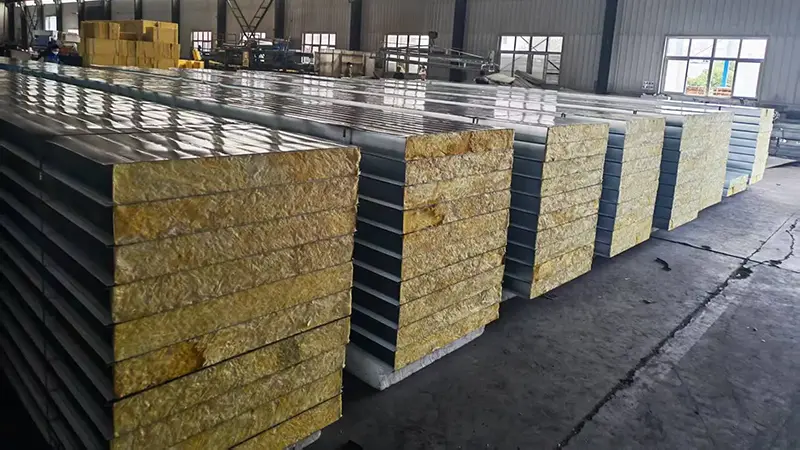

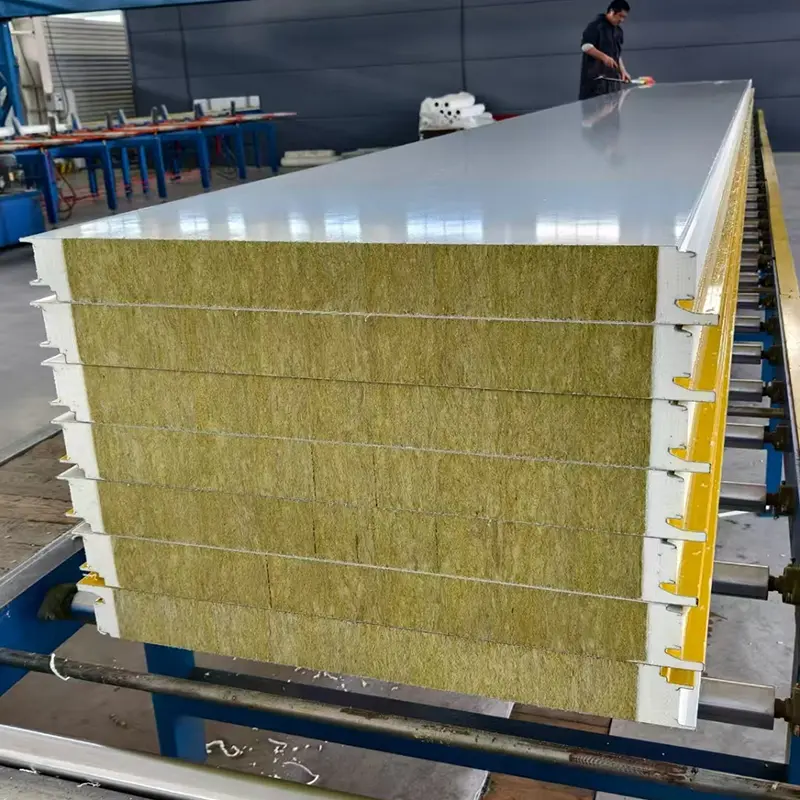

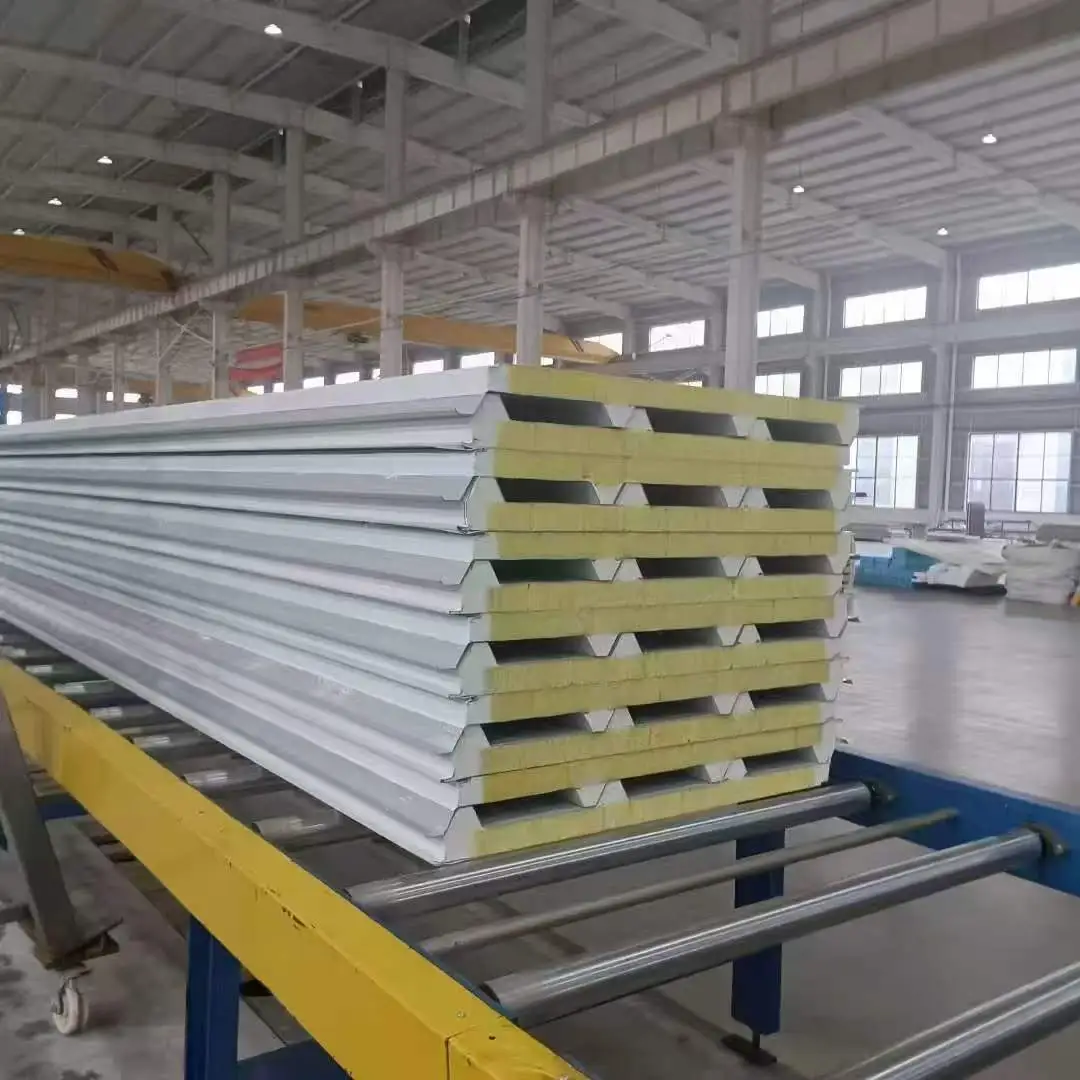

Strešne sendvič plošče iz kamene volne, imenovane tudi kompozitne plošče s kovinsko površino, so sestavljene iz dveh tankih kovinskih oblog, povezanih z lahkim materialom jedra. Obloge so običajno debele od 0,4 mm do 0,8 mm in so lahko iz pocinkanega jekla, barvno prevlečenega jekla, jekla, prevlečenega z Al-Zn, ali aluminijeve zlitine. Material jedra je izbran glede na požarno varnost, toplotno izolacijo in proračunske zahteve. Običajne možnosti jedra so kamena volna, trdi poliuretan (PU) in polistiren (EPS). Obloge in sredica so zlepljeni z lepilom, ki tvorijo strukturo napete kože. Kovinske obloge prenašajo natezne in tlačne sile, medtem ko jedro prenaša strižne napetosti in ohranja obloge ločene, kar ima za posledico visoko upogibno togost glede na težo plošče.
Strešne sendvič plošče iz kamene volne so običajno debele od 50 mm do 200 mm z efektivno širino od 900 mm do 1000 mm. PU sendvič plošče so v debelini od 30 mm do 100 mm z efektivno širino 1000 mm. EPS sendvič plošče so na voljo v debelini od 50 mm do 250 mm z efektivno širino 1150 mm ali 1200 mm. Dolžina plošče je na splošno do 12.000 mm, dolžine po meri pa je mogoče izdelati glede na zahteve projekta.
| Indikator uspešnosti | Jedro iz poliuretana (PU). | Jedro iz kamene volne | Jedro iz polistirena (EPS). | Standardna referenca |
|---|---|---|---|---|
| Gostota jedra | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Toplotna prevodnost | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Izmerjeno pri sobni temperaturi |
| Trdnost vezi | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Med oblogo in jedrom |
| Zmogljivost zgorevanja | Razred B1 | Razred A (negorljivo) | Razred B2 | GB 8624 |
| Ocena požarne odpornosti | Ni določeno | ≥60 min for thickness ≥80 mm | Ni določeno | Preverjeno s požarnimi testi |
| Upogibna nosilnost | ≥0,5 kN/m pri L₀/200 | ≥0,5 kN/m pri L₀/250 | ≥0,5 kN/m pri L₀/250 | Meja odklona |
| Skupna debelina | 30–100 mm | 50–200 mm | 50–250 mm | Prilagodljiv |
| Efektivna širina | 1000 mm | 900–1000 mm | 1150–1200 mm | Standardne širine |
Panel se obnaša kot I-žarek. Kovinske obloge delujejo kot prirobnice, ki prenašajo natezne in tlačne napetosti. Jedro deluje kot mreža in prenaša strižne sile. Povečanje debeline jedra poveča upogibno togost brez večje teže, ker je gostota jedra nizka. Vsi trije tipi jeder morajo izpolnjevati najmanjšo upogibno obremenitev 0,5 kN/m pod navedeno mejo upogiba. Plošče iz kamene volne in EPS so testirane na L₀/250, medtem ko so PU plošče testirane na L₀/200.
Zahteve glede trdnosti vezi se razlikujejo glede na vrsto jedra. EPS plošče zahtevajo oprijem nad 0,1 MPa, PU plošče najmanj 0,09 MPa, plošče iz kamene volne pa nad 0,06 MPa. Med preskusom luščenja mora biti osnovni material, ki ostane na oblogi, enakomerno porazdeljen in pokrivati vsaj 85 % zlepljene površine. Ta zahteva pomaga potrditi, da obloge in jedro še naprej delujejo kot ena enota.
Obnašanje pri požaru določa predvsem jedro. Jedra iz kamene volne so negorljiva in zagotavljajo stopnjo požarne odpornosti najmanj 60 minut, če je debelina 80 mm ali več. PU jedra lahko dosežejo ognjevarnost razreda B1. EPS jedra so ocenjena kot B2 in so omejena na območja z nizkimi zahtevami glede požarne varnosti. Projektne požarne kode bi morale voditi izbiro jedra.
PU jedra nudijo najnižjo toplotno prevodnost pri 0,027 W/(m·K) ali manj, sledita EPS pri 0,041 W/(m·K) in kamena volna pri 0,045 W/(m·K). Pri izbiri je treba uravnotežiti cilje izolacije, požarno stopnjo in proračun. Za določeno izolacijsko zahtevo so lahko PU plošče tanjše od EPS ali plošč iz kamene volne.
Jedrne plošče iz kamene volne so primerne za zgradbe, ki zahtevajo negorljive ovojne materiale, kot so industrijski obrati z visoko nevarnostjo požara, javne zgradbe, čisti prostori in območja, kjer požarni predpisi zahtevajo materiale razreda A. Zagotavljajo tudi dobro absorpcijo zvoka, kar je koristno v hrupnem okolju.

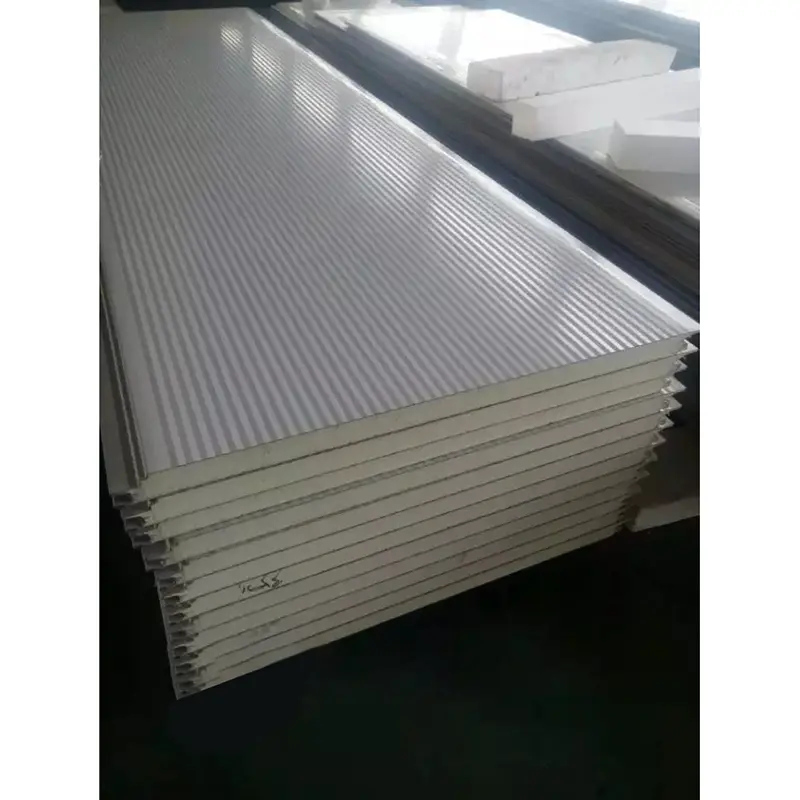

PU jedrne plošče so primerne za projekte, kjer je potrebna največja toplotna izolacija znotraj omejene debeline, kot so hladilnice, skladišča z nadzorovano temperaturo in energetsko učinkovite zgradbe. Zaradi požarne stopnje B1 so sprejemljivi v številnih aplikacijah, vendar je treba potrditi lokalne požarne predpise.

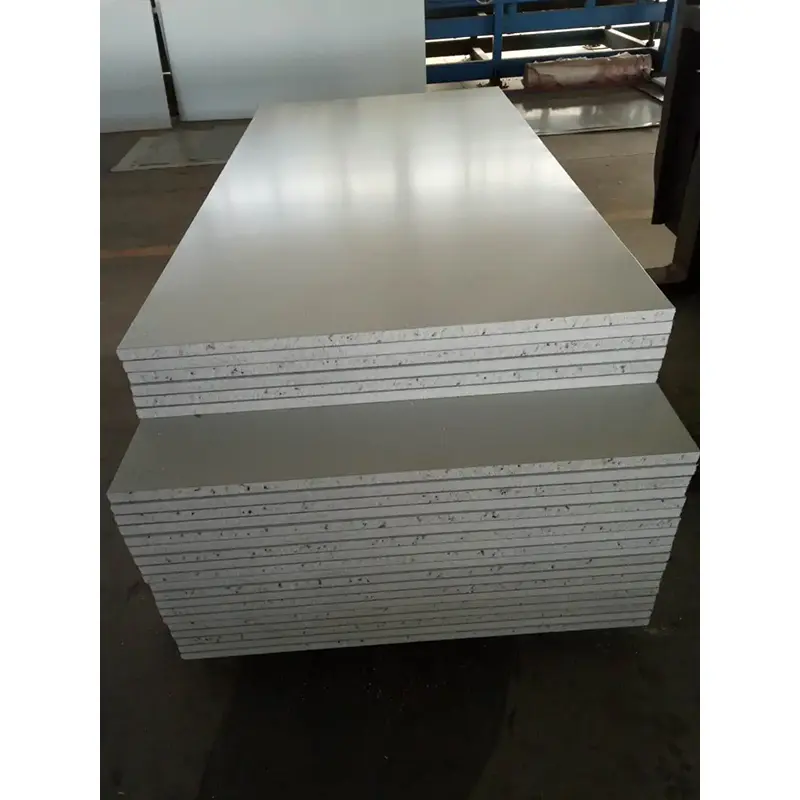

EPS jedrne plošče so ekonomična možnost za stavbe z nizkimi zahtevami po požarni varnosti, kot so začasne konstrukcije, kmetijske zgradbe in nekatera skladišča. Zagotavljajo dobro izolacijo po nižji ceni, vendar njihova ocena B2 omejuje uporabo v zasedenih območjih ali območjih z visokim tveganjem.
Kamena volna je edina negorljiva možnost med tremi in zagotavlja najvišjo požarno odpornost. PU lahko doseže B1, EPS pa B2. Za stavbe s strogimi požarnimi predpisi je običajno potrebna kamena volna.
Da, sendvič plošče se lahko uporabljajo tako za stene kot za strehe, vendar strešne plošče morda zahtevajo dodatne lastnosti, kot so močnejši profili, boljša zasnova drenaže in večja odpornost proti vetru. Potrdite pri proizvajalcu, da izbrana plošča ustreza zahtevam za obremenitev strehe.
PU nudi boljšo toplotno izolacijo na enoto debeline in večjo trdnost lepljenja, vendar stane več. EPS je lažji in cenejši. Če je cilje izolacije mogoče doseči z debelejšo EPS ploščo, je to morda bolj ekonomična izbira. Vodilo pri odločitvi morajo biti toplotni izračuni.
Ustrezni standardi vključujejo JC/T 868 za kovinske poliuretanske sendvič plošče, JC/T 869 za kovinske sendvič plošče iz kamene volne in JC/T 689 za kovinske polistirenske sendvič plošče. Specifikacije projekta in merila sprejemljivosti se morajo nanašati na te dokumente.
