Rešetkasta perforirana plošča

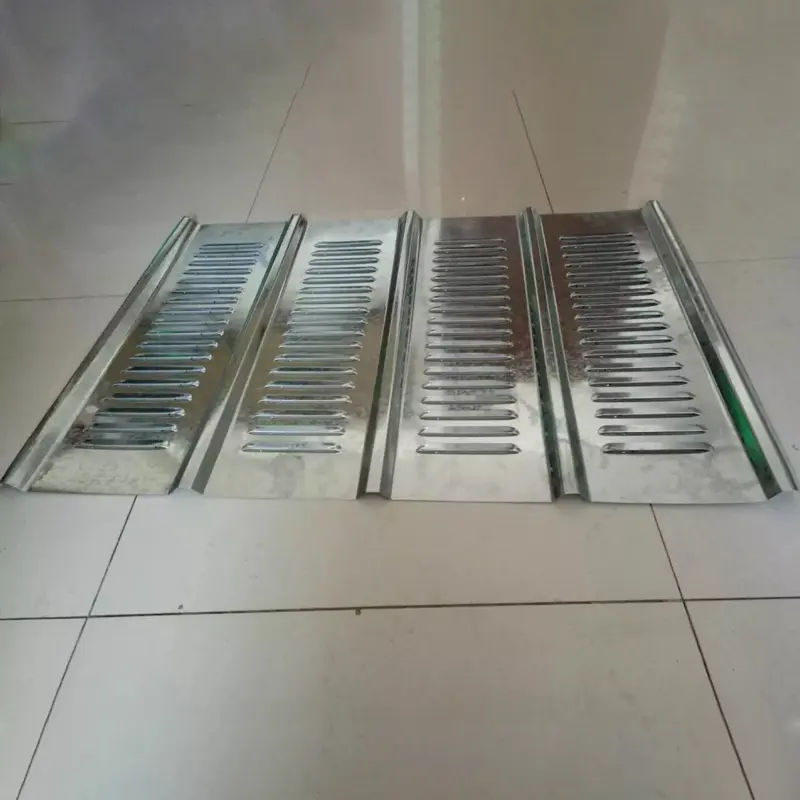

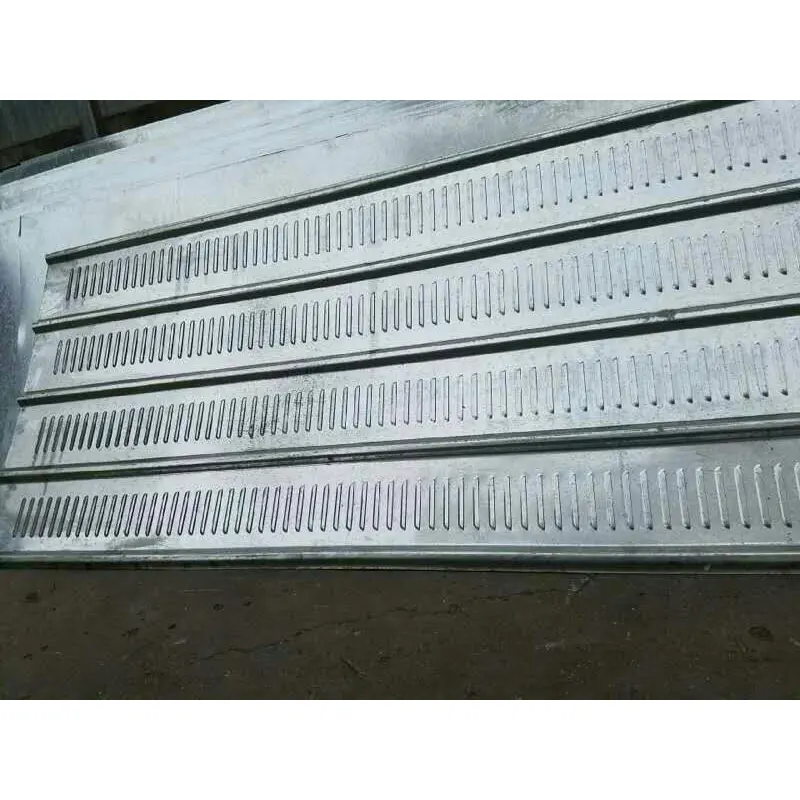

Perforirana pločevina z lamelami je funkcionalna arhitekturna plošča, ustvarjena z obdelavo kovinskih plošč z visokohitrostno opremo za natančno žigosanje, da se oblikuje struktura kotnih odprtin, podobnih lamelam. Za razliko od standardnih perforiranih plošč (ki imajo ravne skoznje luknje, kot so krogi ali kvadrati), imajo perforirane plošče z lamelami poševne lamele. Ta zasnova omogoča pretok zraka skozi diagonalne kanale, medtem ko blokira vodoravno linijo pogleda, s čimer se doseže učinek "prezračenega, a neprozornega".

Izbira osnovnega materiala

Glede na delovno okolje in zahteve glede zmogljivosti se lahko izberejo naslednji materiali:

Q235 pocinkano jeklo:Najpogostejši material v gradbeništvu. Površine so obdelane z vročim cinkanjem in elektrostatičnim praškastim premazom (debelina nanosa ≥60 μm), zdržijo 500 ur testiranja s slanim pršenjem brez luščenja ali rjavenja. Testni standard: ASTM B117 / ISO 9227. Laboratorijska poročila so na voljo na zahtevo.

Nerjaveče jeklo 304:Uporablja se za zunanja okolja, kjer je potrebna visoka odpornost proti koroziji, ali za dekorativne projekte.

Aluminijeve zlitine:Uporablja se za projekte z omejitvami teže ali tiste, ki zahtevajo združljivost s strešnimi ploščami iz aluminija, magnezija in mangana.

Proizvodni proces in specifikacije:Sistem, proizveden z uporabo hitrih, natančnih, popolnoma avtomatiziranih linij za prebijanje, podpira različne materiale, vključno s perforiranimi barvno prevlečenimi jeklenimi zvitki, aluminijastimi zvitki in pločevinami iz nerjavečega jekla. Standardne debeline so od 0,5 mm do 2,0 mm (tanke plošče: 0,5–1,0 mm; debele plošče: 1,0–2,0 mm). Tipični koti žaluzij so 45°–60°, z razmerjem odprte površine 40%–60%. Standardne velikosti listov so 1000 × 2000 mm in 1250 × 2500 mm; velikosti po meri so na voljo na zahtevo.

Površinska obdelava:Pocinkane jeklene pločevine je mogoče obdelati z elektrostatičnim praškastim premazom. Barve so prilagojene po standardih RAL (običajne barve so temno siva, svetlo siva, kraljevsko modra in temno zelena).

Preverjanje delovanja

1. Akustična zmogljivost – laboratorijsko izmerjeno zmanjšanje hrupa

Akustična učinkovitost perforiranih lamelnih plošč je podprta s konkretnimi eksperimentalnimi podatki. Sistematične raziskave, ki jih je izvedel Laboratorij za arhitekturno akustiko na nacionalni univerzi Cheng Kung (Tajvan) o mikroperforiranih vodoravnih ploščah žaluzij, so pokazale, da se povprečno zmanjšanje hrupa giblje od najmanj 4 dB do največ 15 dB. Ključne spremenljivke, ki vplivajo na akustično zmogljivost, vključujejo dolžino žaluzij, debelino žaluzij, strukturno konfiguracijo (enostranska ali dvostranska perforacija), kot žaluzij in razmik med žaluzijami.

2. Prezračevanje in odpornost proti vetru – odpornost proti vetru zmanjšana za več kot 30 %

Perforirane plošče žaluzij olajšajo naravno prezračevanje in razbremenitev tlaka s pomočjo kotnih lukenj v žaluzijah, kar učinkovito zmanjša upor vetra. Ko se uporablja v gradbenih ograjah, zasnova pretoka zraka z žaluzijami zmanjša upor vetra za več kot 30 % v primerjavi s tradicionalnimi trdnimi ovirami na podlagi primerjalnih izračunov obremenitve vetra. Plošče so zasnovane tako, da izpolnjujejo lokalne zahteve glede obremenitev z vetrom v skladu z veljavnimi gradbenimi predpisi (npr. GB 50009 / EN 1991), pri čemer je dejanska učinkovitost preverjena s strukturnimi izračuni in ocenami obremenitev z vetrom, specifičnimi za projekt. Zaradi tega so primerni za tajfune in vetrovne obalne regije.

3. Odpornost proti koroziji in vremenskim vplivom – 500-urni preskus s solnim razpršilom

Odpornost proti koroziji perforiranih plošč žaluzij je zagotovljena z dvojnim procesnim sistemom: vroče cinkanje, ki mu sledi elektrostatično prašno lakiranje. Pocinkana osnovna plast je kombinirana z visokotemperaturno utrjenim poliestrskim praškastim premazom (debelina ≥60 μm). Plošče prenesejo 500 ur testiranja s slanim pršenjem brez luščenja ali rjavenja v skladu z ASTM B117 / ISO 9227. Poročila o preskusih tretjih oseb so na voljo na zahtevo, življenjska doba na prostem pa je ocenjena na 5–10 let v normalnih okoljskih pogojih.

4. Mehanske in proizvodne lastnosti

Material, izdelan iz pocinkanega jekla Q235, ponuja odlično tlačno trdnost, medtem ko postopek žigosanja žaluzij zagotavlja visoko dimenzijsko natančnost. Pri aplikacijah v železniškem prometu (prezračevanje in žaluzije, odporne proti dežju) struktura združuje sprednje perforirane plošče žaluzij z zadnjimi loputami proti dežju za uravnoteženje pretoka zraka in zaščito pred vremenskimi vplivi. Pri razdelkih za napajanje motorizirane opreme je mogoče na strukturo žaluzij nanesti 5–10 mm materiala, ki absorbira zvok, da duši hrup.

5. Preverjeni scenariji uporabe

Dekoracija javnih zgradb velikega obsega in absorpcija zvoka:Ta perforirana plošča z rešetkami se uporablja za dekoracijo in akustično obdelavo pri večjih projektih, kot so letališča, železniške postaje, stadioni, razstavni centri in postaje podzemne železnice.

Gradbeno skladiščenje:Perforirano ohišje z žaluzijami ima modularno zasnovo z vijačno montažo, kar odpravlja potrebo po varjenju na kraju samem. Podpira več kot 5-kratno ponovno uporabo in se ponaša s 95-odstotno stopnjo recikliranja jekla.

Prezračevanje in odvajanje toplote opreme:Te lopute, ki se uporabljajo kot plošče za odvajanje toplote v ohišjih opreme, so običajno izdelane iz nerjavečega jekla, pocinkanega jekla ali aluminija (debelina: 0,8–2 mm), kar zagotavlja učinkovito prezračevanje in odvajanje toplote, hkrati pa nudi zaščito pred prahom in škropljenjem.

Pregled ključnih specifikacij

Vsi spodaj navedeni parametri temeljijo na tovarniški standardni proizvodnji ali referenčnem testiranju. Prilagajanje je na voljo za izpolnjevanje posebnih projektnih zahtev.

Ključne prednosti

1. Prezračevanje brez vidljivosti (edinstvena funkcionalnost).Kotna zasnova žaluzij ustvarja prekrivanje, ko gledate od spredaj, in blokira več kot 90 % vidne linije od zunaj, hkrati pa omogoča naraven pretok zraka – uravnava zaščito zasebnosti s prezračevanjem in odvajanjem toplote. Vizualni zaslon se meri na razdalji 1 metra pravokotno na površino plošče.

2. Preverjena akustična zmogljivost (zmanjšanje 4–15 dB).Laboratorijski testi potrjujejo povprečno zmanjšanje hrupa 4–15 dB; učinkovitost je mogoče še izboljšati z dodajanjem bombaža, ki absorbira zvok, ali mikroperforiranih plošč.

3. Odpornost proti koroziji in vzdržljivost (500-urno preverjanje s solnim razpršilom).Dvojna protikorozijska zaščita (vroče cinkanje in elektrostatično prašno lakiranje) zagotavlja, da po 500 urah testiranja s slanim pršenjem ni luščenja ali rjavenja po ASTM B117 / ISO 9227; zunanja življenjska doba 5–10 let.

4. Modularno sestavljanje in možnost ponovne uporabe.Modularna zasnova z vijačnimi povezavami odpravlja potrebo po varjenju na kraju samem; plošče je mogoče ponovno uporabiti vsaj petkrat, s stopnjo recikliranja jekla 95 %.

5. Prilagodljivo prilagajanje materiala in specifikacij.Na voljo v različnih materialih, kot so pocinkano jeklo Q235, nerjavno jeklo in aluminij; debelino plošče, dimenzije in barve je mogoče prilagoditi posebnim zahtevam projekta.

Scenariji uporabe

1.Dekorativni in zvočno absorbcijski sistemi za velike javne zgradbe, kot so letališča, železniške postaje, stadioni, razstavišča in metro postaje.

2.Ogrodje gradbišča za cestna dela, izkop podzemne železnice in prenovo stanovanj (zahteva odpornost proti vetru in razbremenitev tlaka).

3.Prezračevanje, odvajanje toplote in zaščita pred prahom za industrijske obrate in prostore z opremo.

4.Protihrupne ograje za občinske ceste in industrijske cone (v kombinaciji z zvočno absorbirajočimi materiali).

5.Integrirani arhitekturni sistemi za senčenje in prezračevalne žaluzije.

Zakaj izbrati perforirane žaluzije?

Iščete funkcionalno ploščo, ki uravnoteži prezračevanje in zaslon za arhitekturno dekoracijo, gradbeno ograjo ali projekte za zmanjšanje hrupa? Te plošče so izdelane iz pocinkanega ali nerjavečega jekla Q235 in imajo natančno vtisnjene lamele pod kotom 45°–60°. Zagotavljajo več kot 90-odstotno vizualno zaščito (merjeno na 1 m pravokotnega pogleda), hkrati pa omogočajo naravno prezračevanje in razbremenitev tlaka ter nudijo več kot 30-odstotno manjšo odpornost proti vetru v primerjavi s trdnimi ploščami. Akustično laboratorijsko testiranje potrjuje zmanjšanje hrupa za 4–15 dB, medtem ko 500-urni testi slanega pršila (ASTM B117 / ISO 9227) preverjajo njihovo odpornost proti koroziji; modularna zasnova omogoča večkratno ponovno uporabo. Od dekorativne absorpcije zvoka v velikih javnih zgradbah do okrasnih oblog, odpornih na veter, za urbana dela na cestah, perforirane plošče žaluzij – podprte z dokazanimi podatki o zmogljivosti – ponujajo zanesljivo rešitev, ki zagotavlja "prezračevanje brez vidljivosti" poleg zmanjšanja hrupa in odpornosti proti vetru.

Pogosto zastavljena vprašanja

1. Kateri standardi se uporabljajo za preskus slanega pršila?

Naše prašno lakirane plošče testiramo v skladu z ASTM B117 ali ISO 9227 500 ur. Poročila o preskusih tretjih oseb so na voljo na zahtevo za preverjanje rezultatov.

2. Kako se meri 90-odstotna preglednost?

Stopnja vizualnega presejanja se meri na razdalji 1 metra pravokotno na površino plošče. Pod običajnimi koti gledanja se poševne lopute prekrivajo in blokirajo več kot 90 % vodoravne vidne črte, medtem ko še vedno omogočajo pretok zraka.

3. Ali se plošče lahko uporabljajo v območjih z močnim vetrom?

ja Zasnova z žaluzijami zmanjša obremenitev zaradi vetra za več kot 30 % v primerjavi s trdnimi ploščami. Izvajamo izračune obremenitve vetra, specifične za projekt, v skladu z veljavnimi kodami (npr. GB 50009 ali EN 1991), da zagotovimo, da so plošče in podporna konstrukcija ustrezno zasnovane.

4. Kateri materiali so na voljo za perforirane plošče z žaluzijami?

Ponujamo pocinkano jeklo Q235, nerjavno jeklo 304 in aluminijevo zlitino. Izbira je odvisna od korozijskih zahtev, omejitev teže in estetskih preferenc. Vsi materiali so lahko prašno barvani v različnih RAL barvah.

5. Ali pred naročilom zagotovite vzorce ali poročila o preskusih?

Da, na zahtevo lahko zagotovimo vzorčne plošče za oceno in delimo ustrezna poročila o preskusih (slani sprej, akustični, mehanski). Naša inženirska ekipa nudi tudi tehnično svetovanje za vaš specifični projekt.

6. Kako so nameščene plošče?

Plošče so zasnovane za modularno montažo z vijaki, kar odpravlja potrebo po varjenju na mestu. To omogoča hitrejšo namestitev in enostavno demontažo, plošče pa je mogoče večkrat uporabiti.
