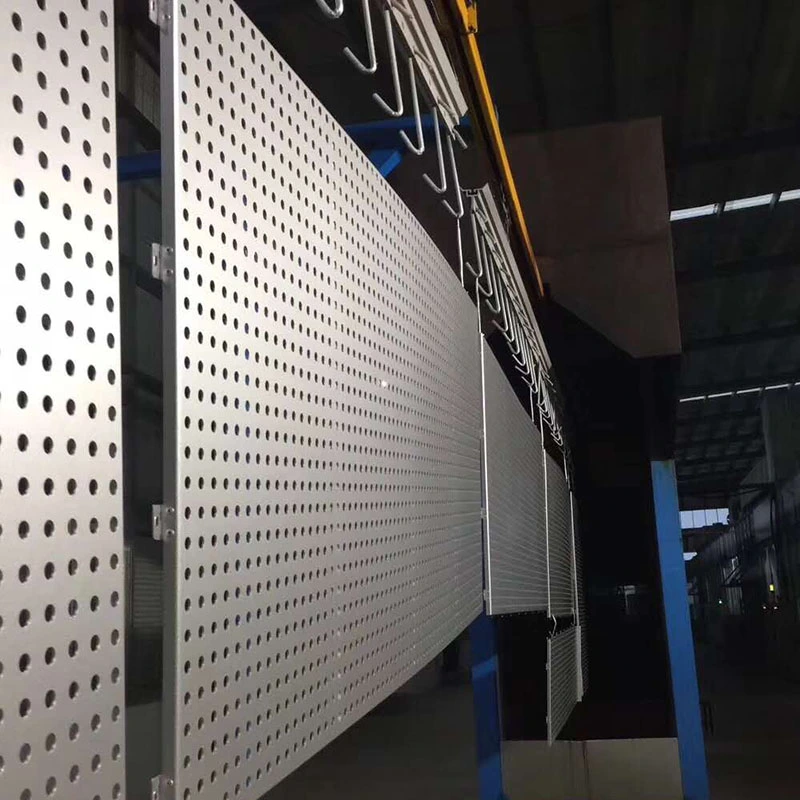

Alu-Mg-Mn perforirane plošče so izdelane iz serije AA3004 aluminij-magnezij-manganove zlitine (AlMg1Mn1) z uporabo visokohitrostne opreme za natančno prebijanje.Gradbeni materiali SENBOdobavlja te plošče za arhitekturne aplikacije, ki zahtevajo akustično zmogljivost in vizualno privlačnost, kot so letališki terminali, železniške postaje za visoke hitrosti, športna prizorišča in razstavni centri.
Zlitina vsebuje približno 1,0 %–1,5 % mangana in 0,8 %–1,3 % magnezija, ostalo pa je aluminij. Ta sestava zagotavlja kombinacijo nizke gostote in dobre mehanske trdnosti. Osnovna kovina je negorljiva, oblikovane plošče pa nudijo fleksibilnost oblikovanja za ukrivljene ali ravne površine.
Veliki prostori s trdimi površinami pogosto trpijo zaradi prekomernega odmeva in odmeva. Perforirane Al-Mg-Mn plošče je mogoče kombinirati z materiali, ki absorbirajo zvok, kot je akustična tkanina ali steklena volna, da tvorijo sklop, ki izboljša absorpcijo zvoka. V optimiziranih konfiguracijah lahko kombinirani sistem v specifičnih laboratorijskih pogojih doseže koeficient absorpcije zvoka nad 0,9.
Dejanska akustična zmogljivost je odvisna od stopnje perforacije plošče, premera luknje, vrste in debeline nosilnega materiala, globine zračne votline in načina namestitve. Poročila o preskusih za reprezentativne konfiguracije so na voljo na zahtevo.
Na primer, akustični sistem, ki uporablja perforirane Al-Mg-Mn plošče z bombažem in akustično tkanino, ki absorbira zvok, je bil nameščen na stadionu Zongyang County za reševanje težav z odmevom. Na stadionu olimpijskega športnega parka Linyi so perforirane plošče na strehi kombinirali z izolacijo iz steklene volne, da bi zmanjšali hrup. Ti projekti prikazujejo tipične aplikacije, vendar je treba za vsako zasnovo preveriti posebno zmogljivost.
Gostota zlitine aluminija, magnezija in mangana je približno 2,75 g/cm³, kar je približno ena tretjina gostote jekla. To zmanjša strukturno obremenitev pri uporabi v strehah z velikim razponom ali spuščenih stropih. AA3004 v temperiranju H36/H46 dosega natezno trdnost 240–285 MPa, mejo tečenja najmanj 190 MPa in raztezek najmanj 3 %, ki uravnoteži trdnost s sposobnostjo oblikovanja.
Sama kovinska podlaga je negorljiva. Požarna razvrstitev celotnega sklopa plošče je odvisna od strukture plošče, prevleke, konfiguracije perforacije in morebitnih podložnih materialov ter mora biti potrjena z ustreznim poročilom o preskusu. Za projekte, ki zahtevajo določeno požarno stopnjo, lahko zagotovimo dokumentacijo akreditiranih laboratorijev.
Aluminijasta površina naravno tvori gosto oksidno plast, ki zagotavlja samozaščitno odpornost proti koroziji pred blagimi kislinami in alkalijami. Pričakovana življenjska doba je odvisna od stopnje zlitine, sistema premaza, kakovosti namestitve in izpostavljenosti okolju. Za projekte z opredeljenimi cilji trajnosti mora izbira materiala in premaza temeljiti na specifičnem okolju.
Naslednja tabela navaja tipične specifikacije. Prilagajanje je na voljo za premer luknje, vzorec, stopnjo perforacije, obliko profila in barvo premaza.
| Indikator uspešnosti | Parameter/Specifikacija | Opombe |
|---|---|---|
| Razred osnovnega materiala | AA3004 (AlMg1Mn1) | Al-Mg-Mn zlitina |
| Standardna debelina | 0,5–1,2 mm | Izbrano na podlagi razpona in akustičnih potreb |
| Skupni profili | YX15-225-900, YX35-200-800 itd. | Na voljo je več možnosti profila |
| Stopnja perforacije | <30 % (prilagodljivo) | Nastavljiv glede na akustično zasnovo |
| Standardni premer luknje | Φ2,0 mm, Φ2,5 mm, Φ3,0 mm | Na voljo so premeri po meri |
| Natezna trdnost | 240–285 MPa | AA3004 H36/H46 temper |
| Moč tečenja | ≥190 MPa | AA3004 H36/H46 temper |
| Koeficient absorpcije zvoka | ≥0,9 (kompozitni sklop) | V kombinaciji z akustično podlago; veljajo preskusni pogoji |
| Požarna ocena | Kovinska podlaga negorljiva | Razvrstitev sklopa glede na veljavni preskus |
| Življenjska doba oblikovanja | Specifično za projekt | Odvisno od zlitine, prevleke in okolja |
1. Učinkovit akustični nadzor v velikih prostorih.Ko se plošče uporabljajo kot del sklopa za absorpcijo zvoka, pomagajo zmanjšati odmev in odmev. Delovanje je odvisno od podlage in podrobnosti namestitve.
2. Lahek z ustrezno trdnostjo.Nizka gostota zmanjšuje strukturno obremenitev, medtem ko natezna trdnost nad 240 MPa podpira aplikacije z dolgim razponom brez pretirane deformacije.
3. Odpornost proti koroziji in dolgoživost.Plast naravnega oksida in opcijska prevleka PVDF zagotavljata odpornost na vremenske vplive in blago izpostavljenost kemikalijam. Dejanska življenjska doba je odvisna od okoljskih pogojev in vzdrževanja.

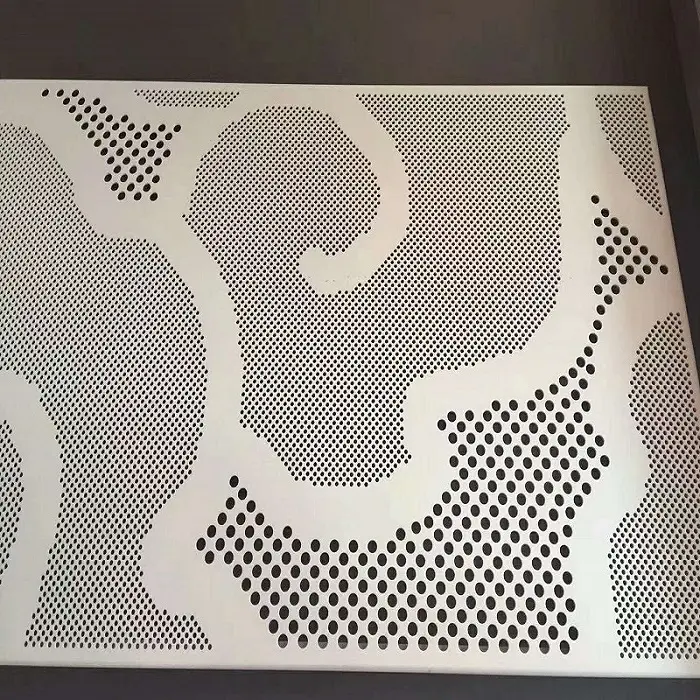

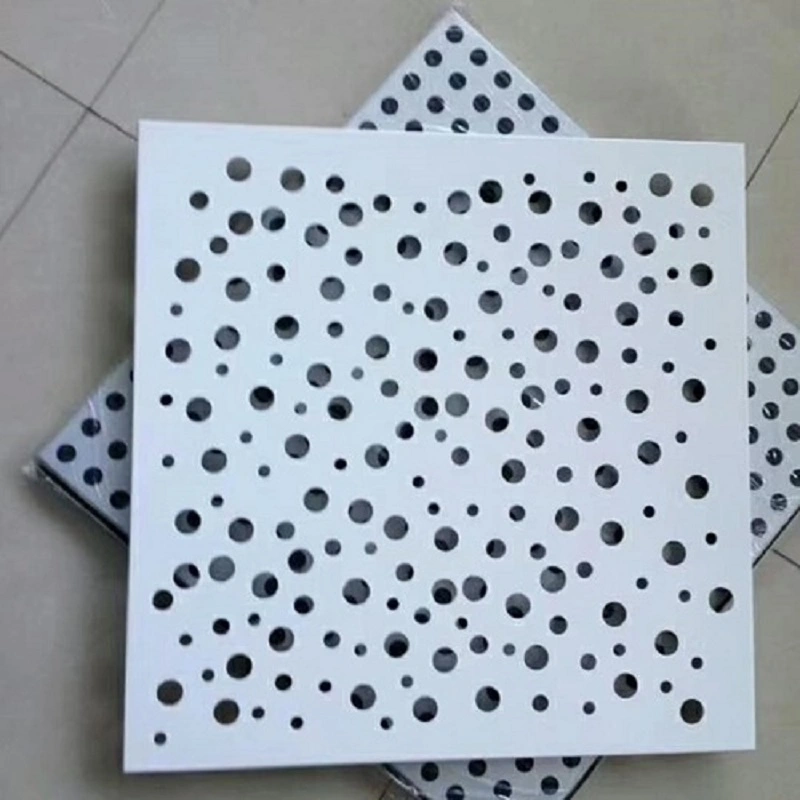

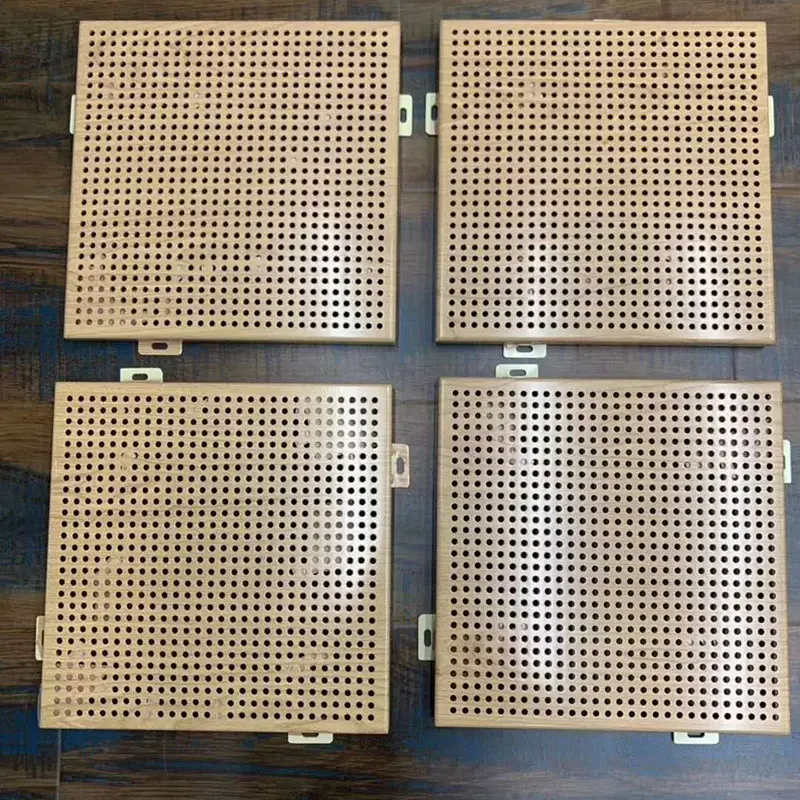

4. Prilagodljivost oblikovanja.Vzorec perforacije, premer luknje, odprto površino, obliko profila in barvo je mogoče prilagoditi arhitekturnim in akustičnim zahtevam.
5. Material, ki ga je mogoče reciklirati.Aluminijevo zlitino je ob koncu njene življenjske dobe mogoče v celoti reciklirati, kar je v skladu s trajnostnimi gradbenimi praksami.
Za akustično oblikovanje:Določite ciljni odmevni čas in zahtevano absorpcijo. Izberite ustrezno stopnjo perforacije in kombinirajte z akustično tkanino ali zvočno absorbirajočim bombažem. Zračna votlina za ploščo lahko izboljša nizkofrekvenčno delovanje.
Za požarno ogrožena območja:Potrdite zahtevano požarno stopnjo in zagotovite, da celoten sklop, vključno z morebitnimi podložnimi materiali, ustreza lokalnim predpisom. Sama kovinska plošča je negorljiva, vendar lahko dodani materiali vplivajo na skupno oceno.
Za zunanja okolja ali okolja z visoko vlažnostjo:Izberite ustrezen sistem premazov, kot je PVDF, za večjo odpornost na vremenske vplive. Med namestitvijo pravilno zatesnite spoje in robove, da preprečite vdor vlage.
Med namestitvijo:Uporabite ustrezne metode dvigovanja, da preprečite upogibanje ali praskanje perforirane površine. Sledite določenemu vzorcu pritrjevanja in zagotovite pravilno poravnavo za čist videz.
1.Zvočno absorbirajoči stropni in stenski sistemi za športna prizorišča, kot so stadioni in natatoriji.
2.Akustične dekorativne instalacije za prometna središča, vključno z letališkimi terminali, železniškimi postajami za visoke hitrosti in postajami podzemne železnice.
3.Javne zgradbe s posebnimi akustičnimi zahtevami, kot so konferenčni centri, razstavišča in gledališča.
4.Rešitve za zmanjšanje hrupa za industrijske obrate in prostore z opremo.
Al-Mg-Mn plošče so lažje od jeklenih plošč enake debeline, kar zmanjšuje strukturno obremenitev in poenostavlja namestitev. Nudijo tudi naravno odpornost proti koroziji zaradi oksidne plasti, medtem ko je jeklene plošče potrebno pocinkati ali premazati. Zaradi sposobnosti oblikovanja je zlitina primerna za ukrivljene ali kompleksne oblike.
Za velika prizorišča je pogosta stopnja perforacije med 15 % in 30 %, vendar je optimalna vrednost odvisna od ciljnega frekvenčnega območja in materiala podlage. Svetovalec za akustiko lahko poda posebna priporočila glede na prostornino prostora in predvideno uporabo.
Ne. Navedena vrednost 0,9 ali več se nanaša na celoten sklop, vključno s perforirano ploščo, poroznim absorberjem (npr. steklena volna) in morebitno zračno votlino. Sama plošča ima omejeno absorpcijo. Priporočamo testiranje reprezentativnega sklopa za kritične projekte.
AA3004 je zaradi svoje večje trdnosti in dobre odpornosti proti koroziji običajno določen za uporabo na zunanjih strehah in fasadah. AA3003 se lahko uporablja za manj zahtevne notranje aplikacije. S projektantom potrdite, kateri razred izpolnjuje strukturne zahteve in zahteve glede trajnosti.
Debelina plošče vpliva na strukturno togost in težo. Pri spuščenih stropih se pogosto uporablja debelina 0,8–1,0 mm za zmerne razpone, medtem ko lahko večji razponi ali večje obremenitve zahtevajo 1,2 mm. Pri izbiri naj bodo vodilo proizvajalčeve razponske tabele in zahteve projekta glede obremenitve.
Tianjin SENBO Building Materials Technology Co., Ltd. je proizvajalec perforiranih Al-Mg-Mn plošč, perforiranih kompozitnih plošč iz kamene volne, modularnih stenskih plošč za čiste prostore in drugih kovinskih ovojnih izdelkov. Naša proizvodna baza se nahaja v Jinghai Economic Development Zone, Tianjin, Kitajska, opremljena z avtomatiziranimi proizvodnimi linijami in štiristopenjskim postopkom nadzora kakovosti. Za več informacij o naši tovarni, certifikatih, zmožnostih testiranja in projektnih referencah obiščite našoO nasstran ozkontaktirajte našo inženirsko ekipo.
