Mreža za plezalni oder je ključna komponenta pritrjenega sistema plezalnih odrov. Ta sistem je sodoben tip gradbenega odra, postavljen na zunanjost stavbe in pritrjen na samo konstrukcijo; uporablja lastno dvižno opremo in mehanizme za plezanje ali spuščanje nadstropje za nadstropjem. Za razliko od tradicionalnih gradbenih odrov, ki jih je treba postaviti od tal do strehe, plezalni odri zahtevajo višino le 4–5 nadstropij in se vzpenjajo sinhrono z glavno konstrukcijo, kar učinkovito preoblikuje delo na visoki nadmorski višini v delo, ki se izvaja znotraj varnosti konstrukcije odra.

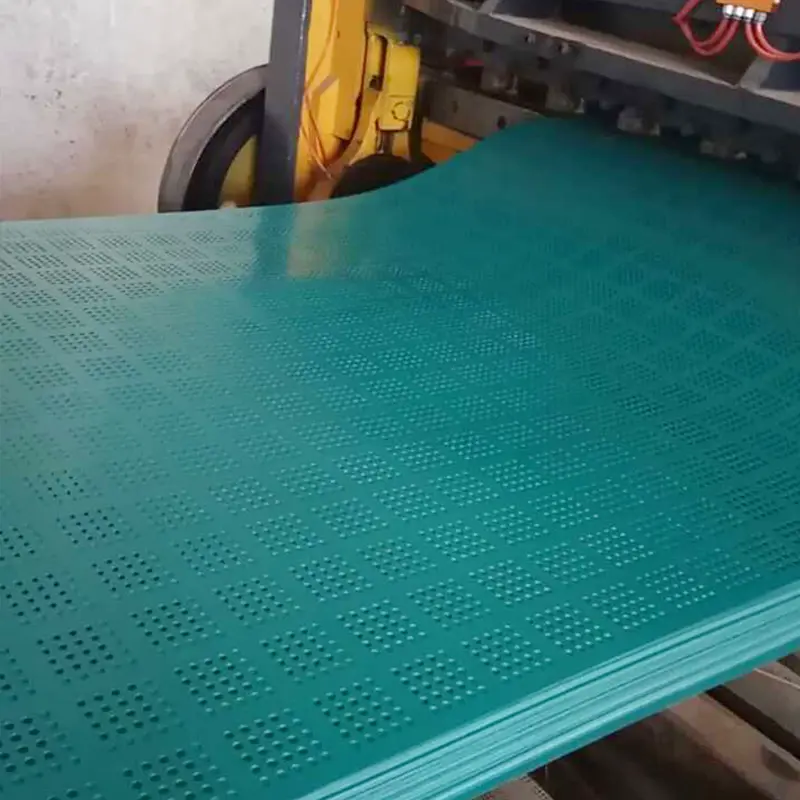

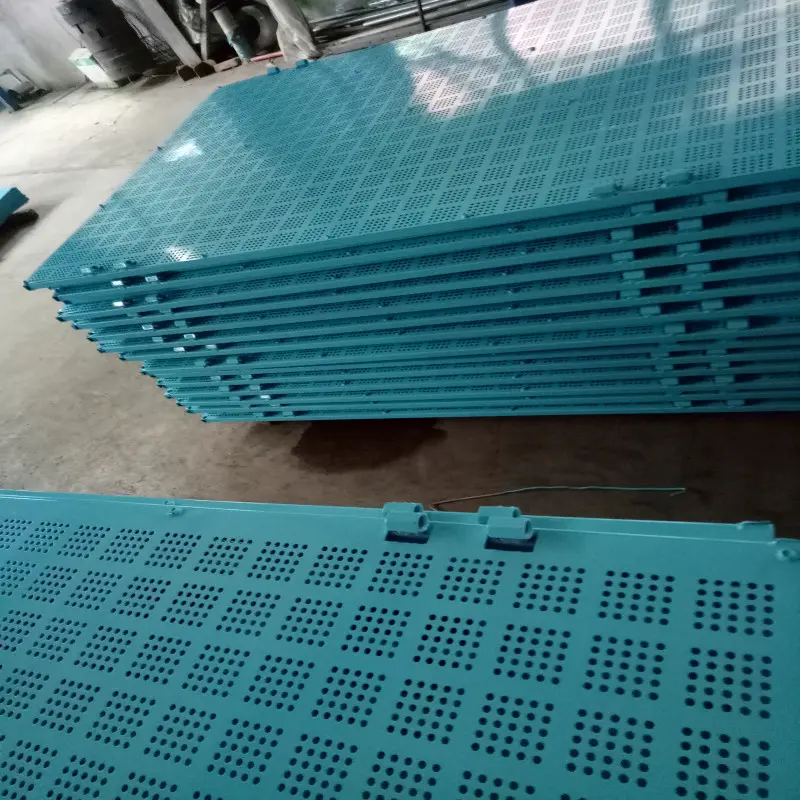

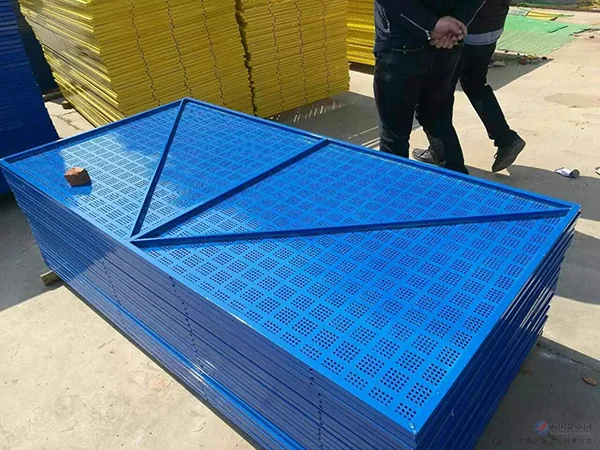

Mrežne plošče kot osnovni material uporabljajo pocinkano jeklo ali nizkoogljične jeklene pločevine. Ko so preluknjani in oblikovani, so privarjeni na okvir iz pocinkane kvadratne cevi, ki je oblikovan v vzorcu "polzvezde" ali "polne zvezde" (diagonalne opornice) in obdelan z elektrostatičnim praškastim premazom, običajno v nebesno modri, temno modri ali rumeno-zeleni barvi. Ta v celoti jeklena mrežna zasnova nadomešča tradicionalne iz vrvi tkane mreže s finimi mrežnimi očesi in odpravlja težave, kot so enostavno zlom, slaba požarna odpornost in hitro staranje, s čimer bistveno izboljša varnost in standarde upravljanja gradbišča.
Meja izdelka:SENBO dobavlja zaščitne mrežaste plošče (mreža za plezalni oder) kot sestavni del pritrjenih sistemov plezalnih odrov. Ne dobavljamo celotnega sistema plezalnih odrov, razen če ni drugače določeno v ločeni ponudbi. Za zahteve sistemske integracije se obrnite na našo inženirsko ekipo.
Tradicionalne zaščitne mreže s finimi mrežami so nagnjene k staranju in poškodbam, zaradi česar je težko zagotoviti stabilno in zanesljivo zaščito pred padci za gradbeno osebje. Mreža za plezalni oder ima varjeno strukturo, ki združuje popolnoma jeklene perforirane plošče z okvirjem iz kvadratne cevi, kar zagotavlja visoko togost in močno odpornost na udarce.
Specifikacije javnega naročila gradbenega podjetja s sedežem v Shijiazhuangu zahtevajo, da mrežaste plošče tehtajo 6 kg in uporabljajo dvostransko poševno varjenje s polnim prebojem z zaščito pred plinom CO2. Višina zvara mora biti 1,2-krat večja od debeline osnovnega materiala, po varjenju pa ni dovoljena nobena deformacija. Uporabe na terenu dokazujejo, da zamenjava standardne mreže s finimi mrežnimi očesi z mrežo za plezalni oder znatno poveča odpornost proti ognju in predrtju, pomaga zmanjšati tveganje padajočih predmetov in zagotavlja togo zaščitno ohišje, če je pravilno zasnovano, nameščeno in vzdrževano.
Glavna prednost mreže za plezalni oder je v njeni zmožnosti večkratnega dviganja in spuščanja, kar odpravlja potrebo po nenehnem razstavljanju in ponovnem postavljanju. Za razliko od tradicionalnih gradbenih odrov, ki jih je treba zgraditi od tal navzgor, plezalni odri zahtevajo začetno višino postavitve le približno 4–5 nadstropij. V primerjavi s konvencionalnimi odri polne višine pod enakimi projektnimi pogoji ta pristop zmanjša porabo jekla za približno 70 % in zmanjša količino odpadkov gradbenega materiala za 30 %.
Podatki o projektu za 28-nadstropno stanovanjsko naselje kažejo, da se je cikel namestitve skrajšal s 7 dni na 4 dni, mrežastih plošč pa ni bilo treba zamenjati v celotnem obdobju gradnje, s čimer se je izognilo ponovnemu naročanju. Dejanski prihranki se razlikujejo glede na višino zgradbe, cikle plezanja, ponovno uporabo plošč, stopnje dela in konfiguracijo projekta. Za stavbe, ki presegajo 15 nadstropij, postajajo gospodarske koristi vedno bolj izrazite, s potencialnimi celovitimi prihranki stroškov v višini 30 %–60 % na stavbo na podlagi izračunov, specifičnih za projekt.

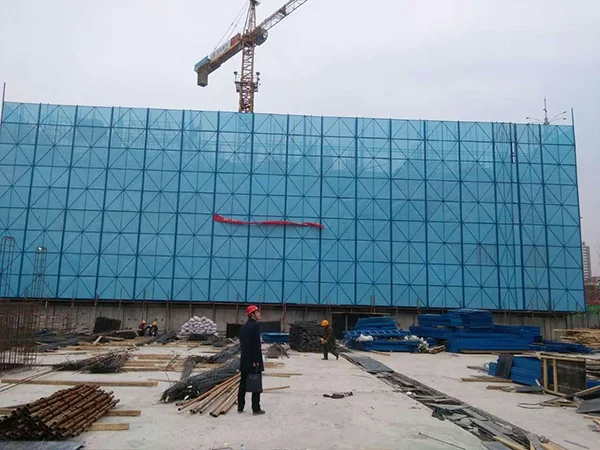

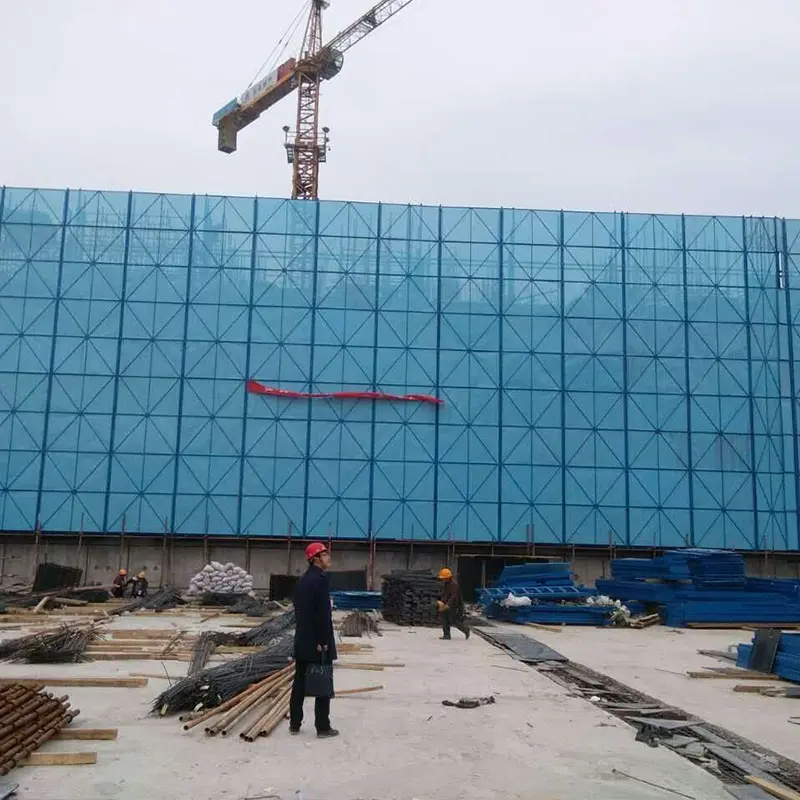

Mreža za plezalni oder omogoča popolnoma zaprto konstrukcijo, kar učinkovito zmanjšuje širjenje hrupa in prahu navzven med delom v visokih stavbah. Podatki o gradbišču iz projekta "Yanquan Huafu" kažejo, da se nebesno modra mreža s praškastim premazom harmonično zlije z urbanim obzorjem in ustvarja urejen, estetsko prijeten videz, ki povzdigne celotno podobo gradbišča.
Poleg tega, ker se mreža sestavlja in razstavlja na nižjih ravneh, delavcem ni treba opravljati nalog razstavljanja na višini, s čimer se dodatno zmanjšajo varnostna tveganja.
Vsi spodaj navedeni parametri temeljijo na tovarniški standardni proizvodnji. Prilagajanje je na voljo za izpolnjevanje posebnih projektnih zahtev.
| Indikator uspešnosti | Parameter/Specifikacija | Opis |
|---|---|---|
| Osnovni material | Pocinkana jeklena pločevina / nizkoogljična jeklena pločevina | Elektrostatična prašno lakirana površina; odporen proti koroziji in barvno obstojen |
| Standardna debelina | 0,5 mm – 0,8 mm (naknadni premaz) | |
| Okvirne cevi | 20 × 20 mm pocinkana kvadratna cev; debelina stene ≥0,7–1,0 mm | Konfiguracija "polzvezde" ali "polne zvezde" (diagonalni oklepaj). |
| Standardna velikost plošče | 1,0×2,0m, 1,2×1,8m, 1,5×1,8m | Prilagodljiv |
| Specifikacije mreže | Okrogle luknje; premer 5–10 mm; korak 10-15 mm | Stopnja perforacije po možnosti ≥40 % |
| Teža na ploščo | ≈6 kg (za velikost 1,0 × 2,0 m) | |
| Konektorji | Φ48 × 300 mm pocinkana jeklena cev; debelina stene ≥1,2 mm | Povezuje plošče z nosilnim okvirjem |
| Fire Performance | V celoti jeklena konstrukcija | Negorljiv substrat; bistveno boljša požarna odpornost v primerjavi s tradicionalno mrežo s finimi očesi. Materialni certifikati so na voljo na zahtevo. |
| Veljavna višina stavbe | Običajno 15 nadstropij ali več | Ekonomske koristi se povečujejo z višino zgradbe in cikli plezanja |
1. Enkratna namestitev, plezanje s konstrukcijo.Zahteva nastavitev samo za 4–5 nadstropij; pleza nadstropje z glavno konstrukcijo; odpravlja večkratno razstavljanje in ponovno sestavljanje, kar znatno prihrani čas in delo.
2. Povsem jeklena zaščita, varna in zanesljiva.Zamenja zlahka poškodovano ali degradirano mrežo s finimi očesi; ponuja znatno izboljšano odpornost proti ognju, udarcem in predrtju; pomaga zmanjšati tveganje padcev z višine in nevarnost požara, če je pravilno nameščen in vzdrževan.
3. Prihranki stroškov in pomembne koristi.V primerjavi z običajnimi odri polne višine zmanjša porabo jekla za približno 70 % in gradbenega potrošnega materiala za 30 %; skupni prihranki pri stroških se razlikujejo glede na projekt, vendar lahko dosežejo 30–60 % pri visokih zgradbah.
4. Civilizirana gradnja, okolju prijazna in estetska.Popolnoma zaprta zaščita učinkovito zmanjša hrup in razpršitev prahu; prašno lakirana površina je urejena in privlačna ter izboljša podobo gradbišča.
5. Inteligentni nadzor in natančna sinhronizacija (izbirno).Izbirni inteligentni nadzorni sistem spremlja stanje obremenitve vsake dvižne točke v realnem času. Vsebuje samodejne alarme in funkcije zaustavitve za pogoje preobremenitve ali izgube obremenitve, kar zagotavlja varno in sinhronizirano dviganje konstrukcije odra.
1.Zunanja varnostna zaščita med glavno strukturno konstrukcijo visokih stanovanjskih zgradb s strižnimi stenami in poslovnih kompleksov, običajno 15 nadstropij ali več.
2.Visoke stavbe z enotnimi zunanjimi profili; primerno za kompleksne oblike, vključno z vlitimi strižnimi stenami, okvirnimi strukturami, ukrivljenimi balkoni in konzolnimi ploščami.
3.Gradbeni projekti v urbanih središčih s strogimi zahtevami glede urnikov in standardov varnosti/čistoče na gradbišču.
4.Projekti, ki zahtevajo zaključna dela zunanjih sten, ki se izvajajo sočasno z glavno strukturno konstrukcijo.
Ali iščete varno, stroškovno učinkovito in učinkovito rešitev zunanjega gradbenega odra za projekt visoke stolpnice? Mreža za plezalni oder nadomešča tradicionalno mrežo s finimi mrežami s togo, v celoti jekleno zaščitno pregrado. Zahteva samo eno namestitev in se dviga skupaj s tlemi stavbe, sistem, ki se je izkazal za učinkovitega za varnost in stroškovno učinkovitost v številnih visokih stanovanjskih in poslovnih objektih. Kot osrednja komponenta pritrjenih sistemov plezalnih odrov naredi zunanja dela v visokih stolpnicah varnejša in bolj obvladljiva, saj ponuja krajše cikle namestitve, znatne prihranke materiala in stalno uporabo brez potrebe po zamenjavi med gradnjo. Izberite mrežo za plezalni oder, da zgradite vidno varnostno linijo za svoj projekt.
Paneli se povezujejo s pocinkanimi cevnimi spojnicami Φ48×300 mm z debelino stene najmanj 1,2 mm. Ti konektorji pritrdijo mrežasto ploščo na nosilni okvir sistema plezalnih odrov, kar zagotavlja varno in stabilno povezavo.
Za večino aplikacij v visokih stavbah je standardna debelina plošče 0,5–0,8 mm (naknadni premaz). Tanjše plošče so lahko primerne za nižje obremenitve, medtem ko debelejše plošče zagotavljajo dodatno togost na območjih z velikimi obremenitvami zaradi vetra ali kjer je odpornost na udarce kritična.
ja Ponujamo velikosti plošč po meri, vzorce lukenj, konfiguracije okvirjev in barvne možnosti, ki ustrezajo posebnim zahtevam sistema plezalnih odrov. Posredujte svoje sistemske risbe in specifikacije in naša ekipa inženirjev bo priporočila ustrezno zasnovo plošče.
Na težo plošče vplivajo predvsem dimenzije plošče, debelina jeklene pločevine, debelina stene okvirne cevi, vzorec perforacije in skupna velikost. Naša standardna plošča 1,0 × 2,0 m tehta približno 6 kg. Mere po meri in težji materiali bodo ustrezno povečali težo.
Elektrostatični praškasti premaz zagotavlja enakomeren, na vremenske vplive odporen zaključek, ki je odporen na kredo, bledenje in korozijo. S pravilno pripravo površine in debelino nanosa plošče ohranijo svoj videz in strukturno celovitost več let, tudi v obmorskih ali industrijskih okoljih.
Da, lahko zagotovimo vzorčne plošče za oceno. Na zahtevo nudimo tudi certifikate o materialih, specifikacije varilnih postopkov in poročila o preizkusu obremenitve, ki podpirajo vaše projektne zahteve.
