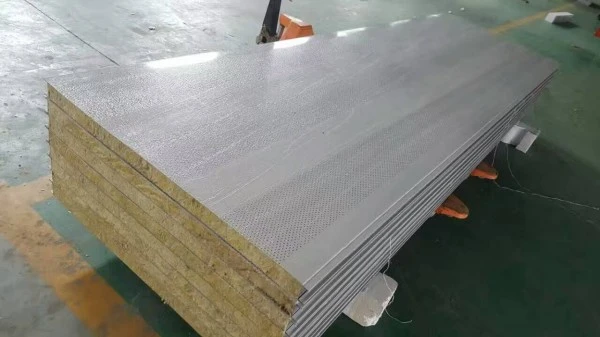

Kompozitna plošča iz perforirane kamene volne je sendvič plošča s kovinsko površino, ki združuje jedro iz kamene volne s perforirano sprednjo ploščo.Gradbeni materiali SENBOdobavlja ta izdelek za aplikacije, kjer je treba akustično absorpcijo in požarno varnost obravnavati skupaj, kot so javna prizorišča, industrijski obrati in prostori z opremo.

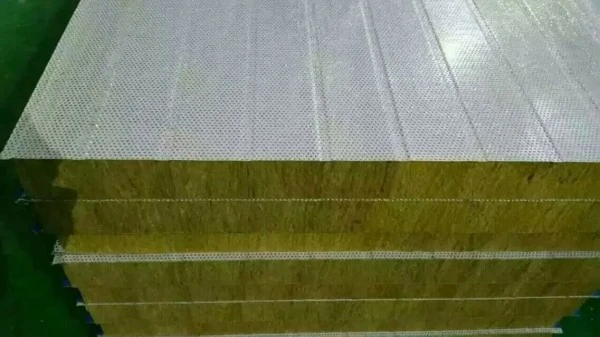

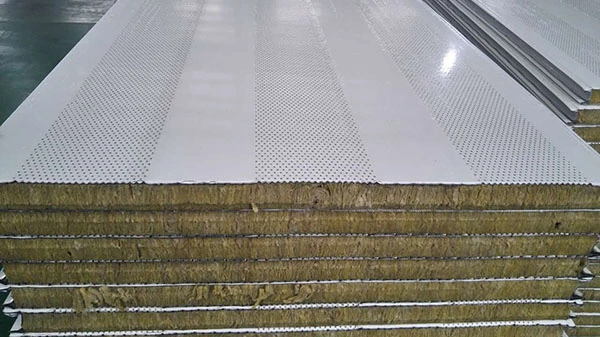

Plošča je sestavljena iz jedra iz kamene volne, ki je zlepljeno med dvema kovinskima oblogama z uporabo poliuretanskega sredstva za penjenje visoke trdnosti. Zunanja sprednja stran je perforirana z natančno opremo za ustvarjanje posebnih velikosti zaslonke in odprtih površin. Notranja zadnja plast je trdna in zagotavlja strukturno podporo. Zvočni valovi vstopajo skozi perforacije in jih absorbirajo vlakna kamene volne ter pretvarjajo zvočno energijo v toploto zaradi trenja in viskoznih učinkov.

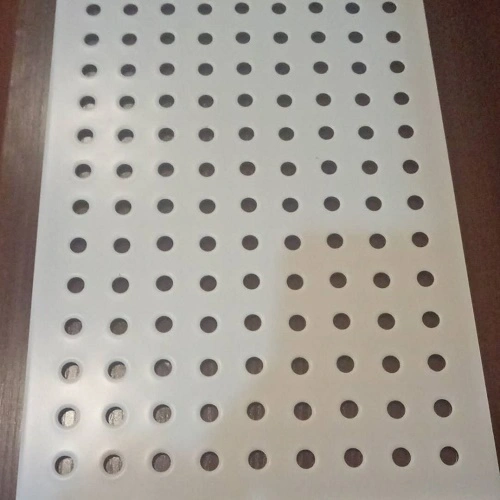

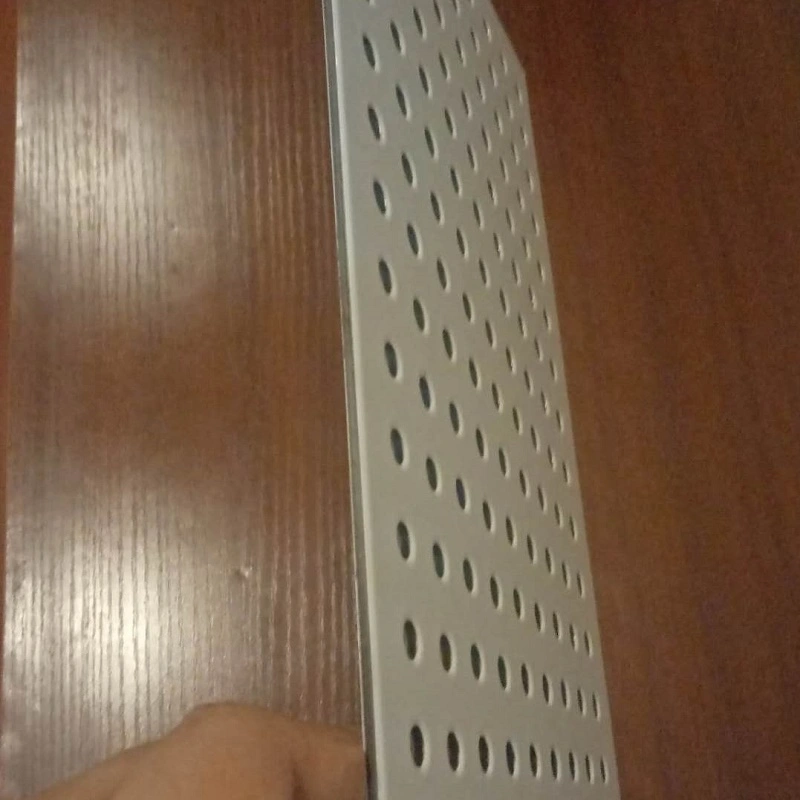

Jedro iz kamene volne ima gostoto 80–120 kg/m³, vlakna pa so usmerjena pravokotno na površino plošče. Materiali za oblaganje so običajno barvno prevlečeno jeklo ali pocinkano jeklo z debelino 0,4–0,8 mm in možnostjo prilagajanja. Vzorce perforacij in premere lukenj je mogoče prilagoditi, da ustrezajo posebnim zahtevam akustične zasnove.
Izdelek je v skladu z GB/T 23932 (sendvič plošče iz kamene volne s kovinsko oblogo za gradbeništvo) in JC/T 869 (sendvič plošče iz kamene volne s kovinsko oblogo in žlindre). Ti standardi opredeljujejo osnovne zahteve glede kakovosti materiala in konstrukcije plošč.
Mehanizem absorpcije zvoka temelji na perforirani oblogi in jedru iz porozne kamene volne. Ko stopnja perforacije preseže 20 %, ima nadaljnja povečanja omejen učinek na absorpcijo, učinkovitost pa je odvisna predvsem od same kamene volne.
Meritve z uporabo metode impedančne cevi (ISO 10534-2) in metode odmevne sobe (ISO 354) kažejo, da lahko koeficient zmanjšanja hrupa (NRC) strukture perforirane kovine in kamene volne preseže 0,8. Visokozmogljive konfiguracije so v laboratorijskih pogojih dosegle 0,90–0,95. Dejanska zmogljivost je odvisna od specifične konfiguracije plošče, načina namestitve in prisotnosti kakršne koli zračne votline za ploščo.
Jedro iz kamene volne je anorganski vlaknasti material z oznako razreda A (negorljivo). Ohranja strukturno celovitost pri temperaturah nad 1000°C. Panel je primeren za javne objekte s strogimi požarno varnostnimi zahtevami. Jedro iz kamene volne ima tudi toplotno prevodnost 0,035–0,043 W/(m·K), kar poleg absorpcije zvoka zagotavlja toplotno izolacijo.
Hidrofobnost jedra iz kamene volne je najmanj 98 %, vsebnost vlage pa 0,5 % ali manj. Te lastnosti pomagajo plošči odporne proti vlagi, plesni, gnitju in poškodbam insektov v njeni življenjski dobi.
Naslednji parametri temeljijo na standardni proizvodnji in ustreznih preskusnih standardih. Poročila o preskusih so na voljo na zahtevo.
| Indikator uspešnosti | Parameter/Specifikacija | Opombe / Standardna osnova |
|---|---|---|
| Material za oblaganje | Barvno prevlečeno jeklo / pocinkano jeklo / jeklo prevlečeno z Al-Zn | Debelina 0,4–0,8 mm, prilagodljiva |
| Material jedra | Kamena volna (homogena anorganska vrsta) | Gostota 80–120 kg/m³ |
| Debelina jedra | 50/75/80/100/120/150/175/200 mm | Prilagodljiv |
| Stopnja perforacije plošče | ≥20 % (priporočeno) | Nad 20 % učinek na absorpcijo postane manjši |
| Skupni premer luknje | Prilagodljiv | Vzorec in premer, zasnovan na projekt |
| Efektivna širina | 450–1000 mm (odvisno od vrste plošče) | npr. model 950, model 1150 |
| Požarna ocena | Razred A (negorljivo) | Ustreza ustreznim standardom |
| Toplotna prevodnost | 0,035–0,043 W/(m·K) | Jedro iz kamene volne |
| Koeficient zmanjšanja hrupa (NRC) | ≥0,8 (tipično); do 0,90–0,95 za optimizirane konfiguracije | Merjeno po ISO 354 / ISO 10534-2 |
| Meja požarne odpornosti | ≥1000 °C | Lastnost osnovnega materiala |
| Hidrofobnost | ≥98 % | |
| Izvršni standardi | GB/T 23932, JC/T 869 | Sendvič plošče iz kamene volne s kovinsko oblogo |
1. Preverjena akustična absorpcija.NRC presega 0,8 v tipičnih konfiguracijah in lahko doseže do 0,95 v optimiziranih sklopih. Zaradi tega je panel primeren za zmanjšanje odmeva in hrupa v industrijskih in javnih prostorih.
2. Požarna varnost razreda A.Jedro iz kamene volne je negorljivo in ohranja stabilnost nad 1000°C, kar prispeva k požarni varnosti v javnih zgradbah.
3. Kombinirana toplotna izolacija.Toplotna prevodnost 0,035–0,043 W/(m·K) pomeni, da plošča opravlja tako akustično kot toplotno funkcijo, kar zmanjšuje potrebo po ločenih izolacijskih slojih.
4. Odpornost na vlago in plesen.S hidrofobnostjo najmanj 98 % je plošča odporna proti vlagi, plesni, gnitju in poškodbam insektov, kar podpira dolgoročno uporabo v različnih podnebjih.
5. Tovarniška laminacija za dosledno kakovost.Jedro in obloge so zlepljene z avtomatizirano opremo, kar zagotavlja dosledno trdnost spoja in togost plošče v primerjavi z laminacijo na mestu.
Za akustično oblikovanje:Določite vzorec perforacije, premer luknje in odprto območje glede na ciljno frekvenčno območje. Zračna votlina za ploščo lahko izboljša nizkofrekvenčno absorpcijo; za optimalne rezultate se posvetujte s strokovnjakom za akustiko.
Za ognjevarne sklope:Potrdite, da konfiguracija plošče ustreza zahtevani požarni odpornosti in da so vse podporne komponente združljive z načrtom požarne varnosti.
Za prostore z visoko vlažnostjo:Prepričajte se, da so robovi plošč in spoji med namestitvijo pravilno zatesnjeni, da preprečite vdor vlage. Hidrofobno jedro zagotavlja odpornost, vendar so še vedno potrebne ustrezne podrobnosti.
Med namestitvijo:S ploščami ravnajte previdno, da preprečite poškodbe perforirane površine. Upoštevajte priporočila proizvajalca za pritrditev in obdelavo sklepov. Zaščitite površino pred praskami in udarci.
1.Javne zgradbe z dvojnimi zahtevami glede akustične in požarne varnosti, kot so športna prizorišča, gledališča in koncertne dvorane.
2.Industrijski obrati in prostori z opremo, kjer je potrebno zmanjšanje hrupa.
3.Akustično občutljivi prostori, kot so knjižnice, konferenčne sobe in snemalni studii.
4.Sistemi stropov in sten za absorpcijo zvoka za prometna središča, vključno z letališkimi terminali in železniškimi postajami za visoke hitrosti.
Ko je stopnja perforacije pod 20 %, njeno povečanje izboljša absorpcijo zvoka, saj omogoči več zvočnim valovom, da dosežejo jedro kamene volne. Nad 20 % učinek postane minoren, vpojnost pa je odvisna predvsem od gostote in debeline kamene volne ter konfiguracije vgradnje.
Plošče so namenjene predvsem notranji uporabi. Za zunanjo uporabo je treba obložni material in premaz izbrati za zunanje vremenske vplive, robovi plošč in spoji pa potrebujejo dodatno zaščito pred vlago. Za specifikacije, specifične za zunanjost, se posvetujte s proizvajalcem.
Metoda impedančne cevi (ISO 10534-2) meri absorpcijo zvoka pri normalnem vpadu in je primerna za primerjavo materialov. Metoda odmevne sobe (ISO 354) meri absorpcijo v pogojih razpršenega polja, kar bolje predstavlja dejansko zmogljivost prostora. Obe metodi se uporabljata za oceno akustičnih lastnosti plošče.
Z mehko krtačo ali sesalnikom s krtačnim nastavkom odstranite prah iz perforacij. Izogibajte se uporabi vode ali tekočih čistil na perforirani površini, razen če je plošča posebej namenjena za mokro čiščenje. Neperforirano površino lahko obrišete z blagim detergentom.
Prosimo, navedite debelino plošče, oblogo, stopnjo perforacije in vzorec, gostoto jedra, zahtevano NRC in ali bodo plošče uporabljene na stenah ali stropih. Vključite tudi lokacijo projekta in vse zahteve glede požarne odpornosti ali odpornosti na vlago.
Tianjin SENBO Building Materials Technology Co., Ltd. je proizvajalec perforiranih kompozitnih plošč iz kamene volne, modularnih stenskih plošč za čiste prostore, plošč za čiste prostore in drugih izdelkov iz kovinskih ovojnic. Naša proizvodna baza se nahaja v Jinghai Economic Development Zone, Tianjin, Kitajska, opremljena z avtomatiziranimi proizvodnimi linijami in štiristopenjskim postopkom nadzora kakovosti. Za več informacij o naši tovarni, certifikatih, zmožnostih testiranja in projektnih referencah obiščite našoO nasstran ozkontaktirajte našo inženirsko ekipo.
