Nosilni sistem ovoja stavbe je sestavljen iz sekundarnih strukturnih elementov, pritrdilnih elementov, hidroizolacijskih komponent in zaključnih dodatkov, ki povezujejo glavni jekleni okvir s strešnimi in stenskimi ploščami.SENBOGradbeni materialidobavlja celotno paleto teh sestavnih delov za projekte jeklenih konstrukcij, vključno z gredi, nosilnimi sponkami, žlebnimi sistemi, obrobami in tesnilnimi materiali.
Sistem je običajno razdeljen na pet funkcionalnih skupin:
Strukturna podpora:Jeklene gredi v obliki črke C, Z, U in L, klobučni kanali, ukrivljene palice in oporne cevi. Ti členi prenašajo obremenitve s strešnih in stenskih plošč na primarni jekleni okvir.
Pritrditev in povezava:Strešne in stenske nosilne sponke, drsni in fiksni nosilci, samorezni vijaki, strižni čepi in skriti pritrdilni elementi. Te komponente določajo, kako so plošče pritrjene in kako se prilagodi toplotnemu gibanju.
Drenaža:Žlebovi iz jekla ali nerjavečega jekla, odtoki deževnice, odtočne cevi in komponente sifonske drenaže. Pravilna zasnova drenaže preprečuje nabiranje in puščanje vode na obodu strehe.
Utripanje in obrezovanje:Slemenski pokrovi, utripajoče plošče, obrobe robov, zapirala in odkapni robovi. Ti predmeti tesnijo robove plošč in prehode, preprečujejo vstop vode in zagotavljajo dovršen videz.
Izolacija in tesnjenje:Toplotna izolacija, parne zapore, zračne membrane, tesnilni trakovi in tesnila. Ti izdelki nadzorujejo prenos toplote, uravnavajo kondenzacijo in ohranjajo zrakotesnost.
C-oblikovane grediso najpogosteje uporabljeni sekundarni členi v kovinskih ovojih zgradb. Velikosti so od C80 do C350, z debelinami od 1,5 mm do 3,5 mm. So enostavni za izdelavo in namestitev, zaradi česar so primerni za splošne industrijske zgradbe in skladišča.
Z-oblike purlinsponujajo boljšo zmogljivost prekrivanja kot odseki v obliki črke C in so pogosto določeni za daljše razpone. Velikosti segajo od Z80 do Z350, z vnaprej preluknjanimi luknjami, ki so na voljo za izboljšanje natančnosti namestitve in učinkovitosti drenaže.

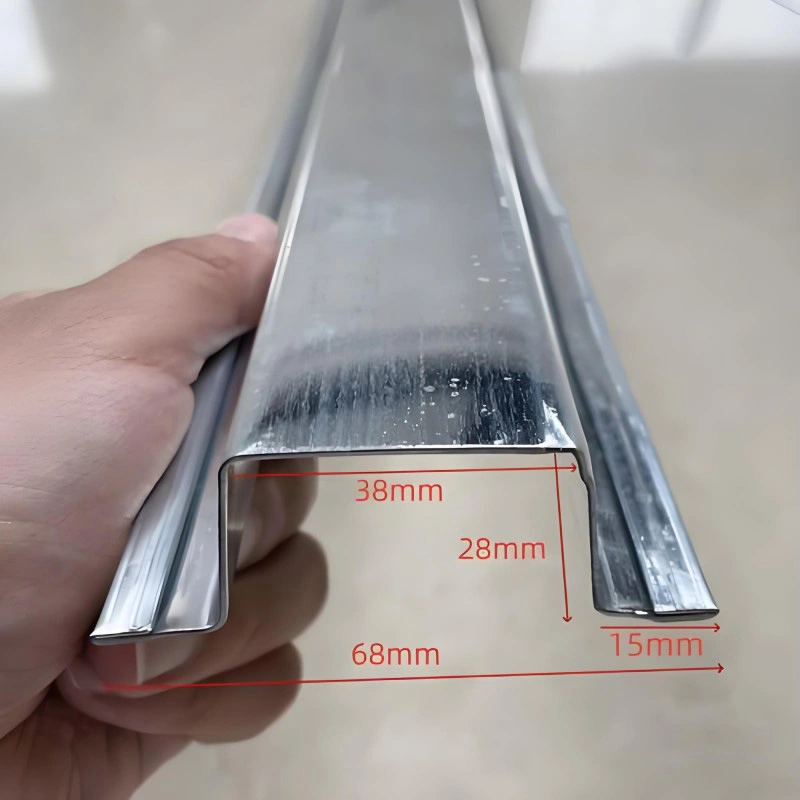

Jeklo v obliki črke U in LUporabljajo se za okvirje vrat in oken, ojačitev vogalov in pritrjevanje robov.Kanali za klobukedelo z ujemajočimi se podpornimi nosilci v sistemih, ki zahtevajo natančno poravnavo. Nagibne palice in oporne cevi izboljšajo splošno stabilnost sistema gred.
Podporne sponke so tehnično najbolj kritičen del strešnega sistema s stoječimi spoji.Drsne oporedovolite, da se strešna plošča razširi in skrči s temperaturnimi spremembami, kar zmanjša napetost, ki bi sicer lahko povzročila upogibanje ali utrujenost pritrdilnih elementov. Ti nosilci običajno vključujejo izolacijski distančnik za preprečevanje toplotnega mostu.Fiksne podporese uporabljajo na lokacijah, kjer je treba omejiti gibanje, na primer na napušču ali slemenu.
Samorezalni vijaki z EPDM podložkami so standardni pritrdilni element za večino povezav stenskih in strešnih plošč. Podložka ohranja vremensko odporno tesnilo, medtem ko prevleka vijaka določa odpornost proti koroziji. Strižni čepi se uporabljajo v sistemih kompozitnih talnih plošč za povezavo plošče z jeklenim nosilcem in prenos strižnih sil.

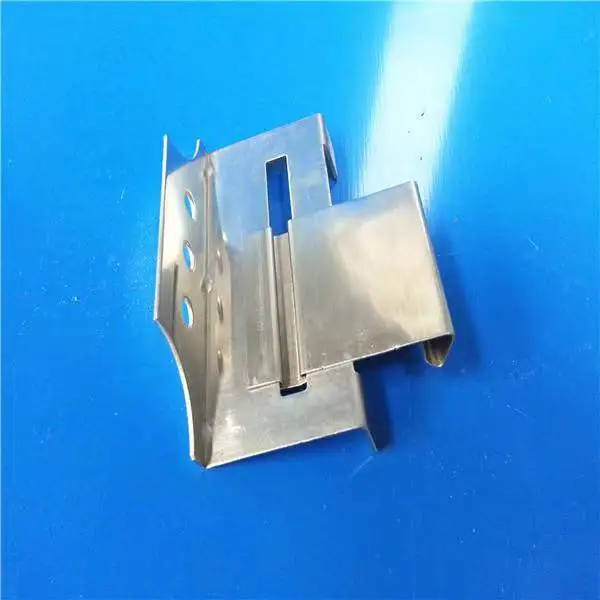

Pri sistemih s stoječimi spoji sponke iz nerjavečega jekla in aluminijaste objemke pritrdijo plošče, ne da bi predrli površino strehe. To zmanjša število izpostavljenih pritrdilnih elementov in izboljša dolgoročno odpornost proti vremenskim vplivom.

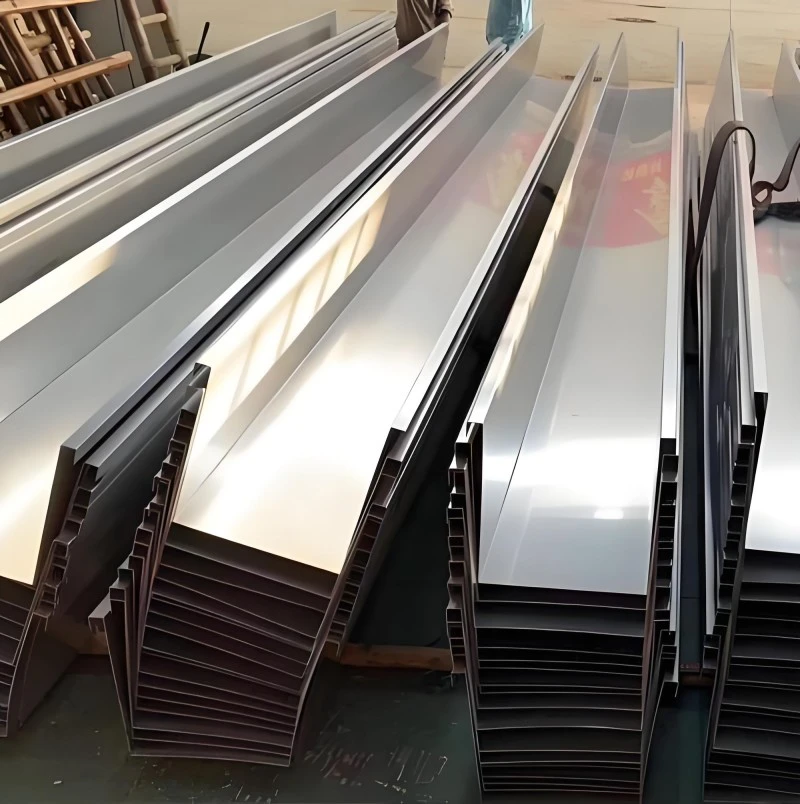

Jekleni žlebovi so glavni zbirni element za odvodnjavanje streh. Običajni materiali vključujejo pocinkano jeklo in nerjavno jeklo z debelino od 1,0 mm do 2,0 mm. Nerjavno jeklo ponuja boljšo odpornost proti koroziji in je prednostno v obalnih ali industrijskih okoljih.

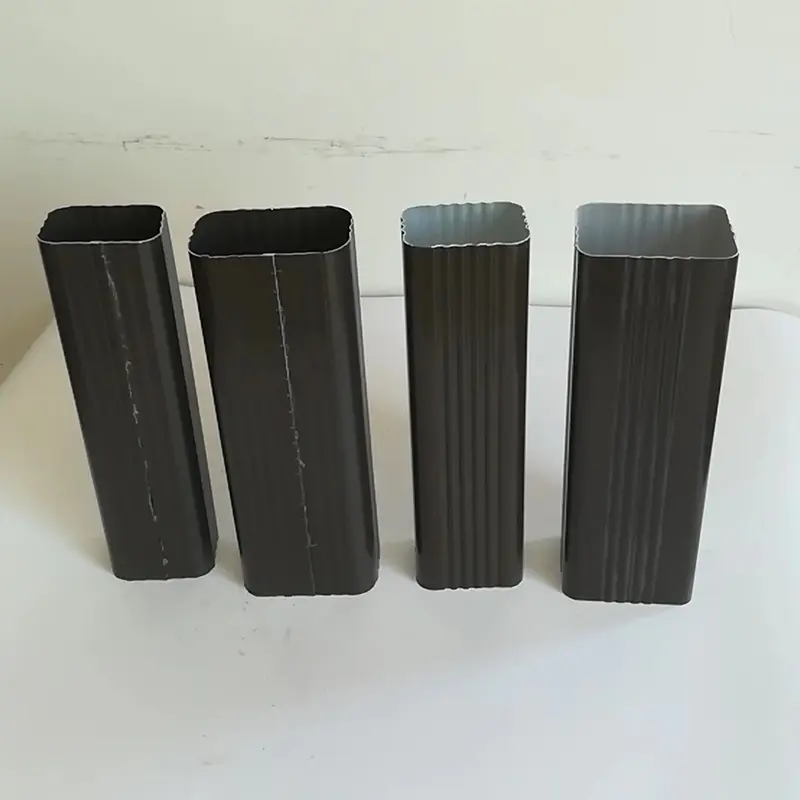

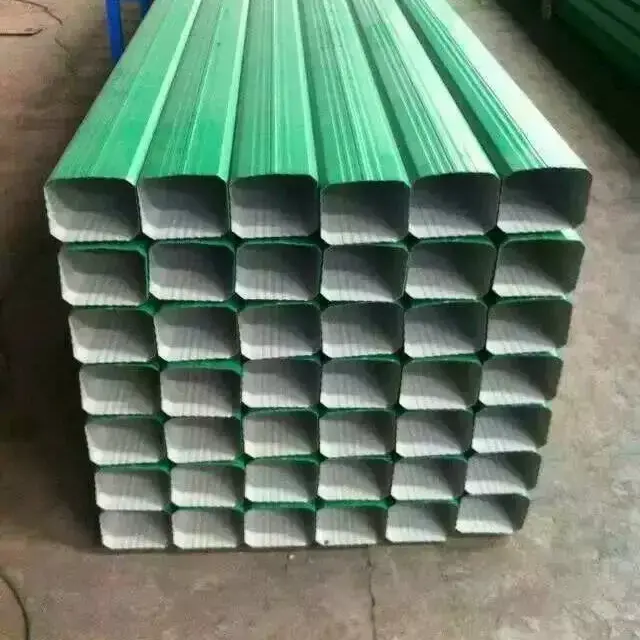

Sifonski drenažni sistemi se uporabljajo za strehe z velikimi razponi, kjer je zahtevana visoka zmogljivost drenaže. Odtočne cevi in odtoki deževnice dopolnjujejo sistem, usmerjajo vodo iz žlebov v talno drenažno omrežje.
Obrobe in obrobe tesnijo prehode med ploščami, stenami in strešnimi preboji. Slemenske kape pokrivajo konico strehe, utripajoče plošče skrbijo za stičišča stene in strehe, robovi pa zaključujejo obod. Zapirala in odtočni robovi preprečujejo vdor vode na koncih plošč in napuščih.
Izolacijski materiali, kot sta kamena volna in steklena volna, so vgrajeni pod streho in stenske plošče. Membrane, ki dihajo, omogočajo uhajanje vlage, hkrati pa preprečujejo vstop vode, parne zapore pa nadzorujejo kondenzacijo v izolacijski plasti. Tesnilni trakovi in tesnila dopolnjujejo zrakotesni sistem.
| Kategorija komponente | Skupne specifikacije | Opombe |
|---|---|---|
| C-oblikovane gredi | C80–C350, debelina 1,5–3,5 mm | Najpogostejši za splošne zgradbe |
| Z-oblike purlins | Z80–Z350, debelina 1,5–3,5 mm | Na voljo so že preluknjane luknje |
| Strešni nosilci | Drsni in fiksni tipi, različnih višin | Z izolacijskim distančnikom |
| Samorezalni vijaki | EPDM podložka, temperaturno območje -45°C do 120°C | Premaz določa odpornost proti koroziji |
| Jekleni žlebovi | Pocinkano ali nerjavno, 1,0–2,0 mm | Nerjaveče za obalna območja |
| Utripanje in obrezovanje | Pocinkano ali barvano, 0,4–0,8 mm | Profil se ujema z vrsto plošče |
| Izolacija | Kamena volna, steklena volna, 50–150 mm | Izbrano glede na toplotne zahteve |
| Zračna membrana | Vrsta PE, širina 1,0–1,5 m | Vodoodporen in paroprepusten |
| Veljavni standard | JGJ/T 473-2019 | Inženiring sistemov kovinskih ovojov stavb |
Za strešne sisteme:Razmik med gredami, vrsta nosilne sponke in profil plošče morajo biti usklajeni. Drsne opore so standardne za stoječe šivne strehe, da se prilagodijo toplotnemu gibanju. Višina nosilca se mora ujemati z debelino izolacije, da preprečimo stiskanje.
Za stenske sisteme:Običajno zadostujejo vogali v obliki črke C. Način pritrditve je odvisen od profila stenske plošče in obremenitve vetra. Samorezalni vijaki z EPDM podložkami so tipični za izpostavljene stene pritrdilnih elementov; za arhitekturne plošče se lahko uporabljajo skriti pritrdilni elementi.
Za korozivna okolja:Navedite žlebove iz nerjavečega jekla, prevlečene pritrdilne elemente in aluminijsko pocinkane grede. EPDM podložke morajo biti združljive s premazom plošče in lokalnim podnebjem.
Za strehe z velikim razponom:Nosilci v obliki črke Z z vnaprej preluknjanimi luknjami zagotavljajo boljšo poravnavo drenaže in podporo plošče. Sifonska drenaža bo morda potrebna za strehe z visoko intenzivnostjo padavin.
Montaža gredi:Pred namestitvijo označite črte postavitve na glavnem jeklenem okvirju. Razmik med gredami se mora ujemati s projektno risbo. Povezave med gredami in glavnim okvirjem morajo biti popolnoma zategnjene, po potrebi pa morajo biti nameščene povešene palice, da se prepreči bočno premikanje.
Namestitev podporne sponke:Sponke namestite v isti smeri kot zaporedje polaganja plošč. Podnožje sponke mora biti varno pritrjeno na gredo. Preverite, ali je izolacijski distančnik pravilno nameščen, da preprečite toplotni most.
Pritrditev plošče:Pri sistemih s stoječimi šivi pritrdite plošče na sponke in jih zašijte s kalibrirano opremo. Izogibajte se premočnemu zategovanju samoreznih vijakov na izpostavljenih pritrdilnih sistemih, saj lahko to poškoduje EPDM podložko in zmanjša odpornost proti vremenskim vplivom.
Namestitev žleba in obrobe:Zagotovite, da so žlebovi nagnjeni proti iztočnim točkam. Zatesnite vse prekrivne spoje in prehode. Obloga mora pravilno prekrivati rebra plošče, da se prepreči sledi vode za oblogo.
Komponente podpornega sistema so zasnovane tako, da delujejo s celotno paleto kovinskih ovojnih plošč, ki jih dobavlja SENBO, vključno sProfilirane jeklene pločevine, Sendvič plošče iz kamene volne, Aluminij-magnezij-manganove plošče, inPerforirane plošče. Na primer, postavitev gred za steno iz sendvič plošče se razlikuje od tiste za steno iz enoplastne profilirane pločevine zaradi razlik v zmogljivosti razpona. Naša inženirska ekipa lahko zagotovi risbe postavitve, ki usklajujejo strukturne podpore z izbrano vrsto plošče.
Drsne opore omogočajo, da se strešna plošča premika po svoji dolžini, ko se temperature spreminjajo. To zmanjša toplotno obremenitev in prepreči utrujenost sponk. Fiksne podpore se uporabljajo na omejevalnih točkah, kot so napušči in slemena. V strehi s stoječimi spoji je večina sponk drsnih tipov, pri čemer se fiksne sponke uporabljajo samo na določenih lokacijah.
Razmik gred je odvisen od profila plošče, debeline pločevine, obremenitve vetra in obremenitve snega. Močnejše plošče z višjimi rebri se lahko raztezajo na daljše razdalje in zahtevajo manj gred. Razmik je treba preveriti s konstrukcijskim izračunom za vsak projekt. Naša tehnična ekipa lahko glede na izbrano ploščo priporoči ustrezno postavitev.
Za obalna območja je treba določiti pritrdilne elemente s premazom z visoko odpornostjo proti koroziji. Primerni so pritrdilni elementi iz nerjavečega jekla ali tisti z močno prevleko iz cinka in aluminija. EPDM podložka mora biti tudi odporna na UV žarke in združljiva s prevleko plošče, da ohrani vremensko odporno tesnilo.
ja Podporne sponke, obrobe in zapirala je mogoče izdelati tako, da ustrezajo nestandardnim oblikam plošč. Zagotovite risbo profila plošče in strukturne zahteve projekta, tako da je mogoče izbrati ali izdelati pravilne komponente.
Dobavljivi so lahko certifikati o materialih, poročila o premazih in poročila o preskusih izdelkov. Za grede in pritrdilne elemente so na voljo potrdila o rezkarskih preskusih. Za projekte, ki zahtevajo dodatno dokumentacijo o skladnosti, kot so opombe o požarni učinkovitosti ali strukturni izračuni, jih je mogoče zagotoviti na zahtevo.
