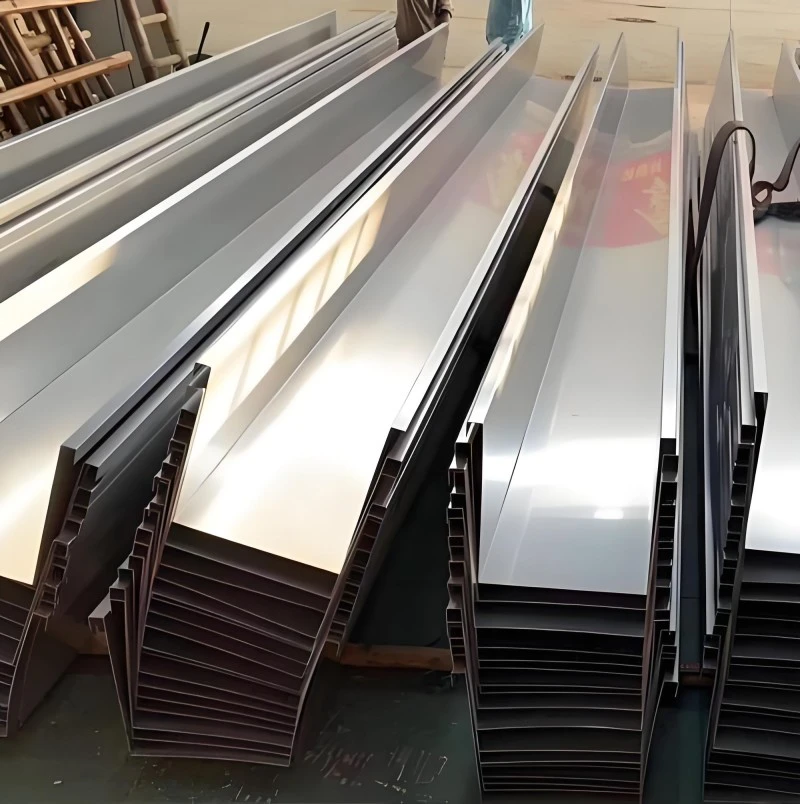

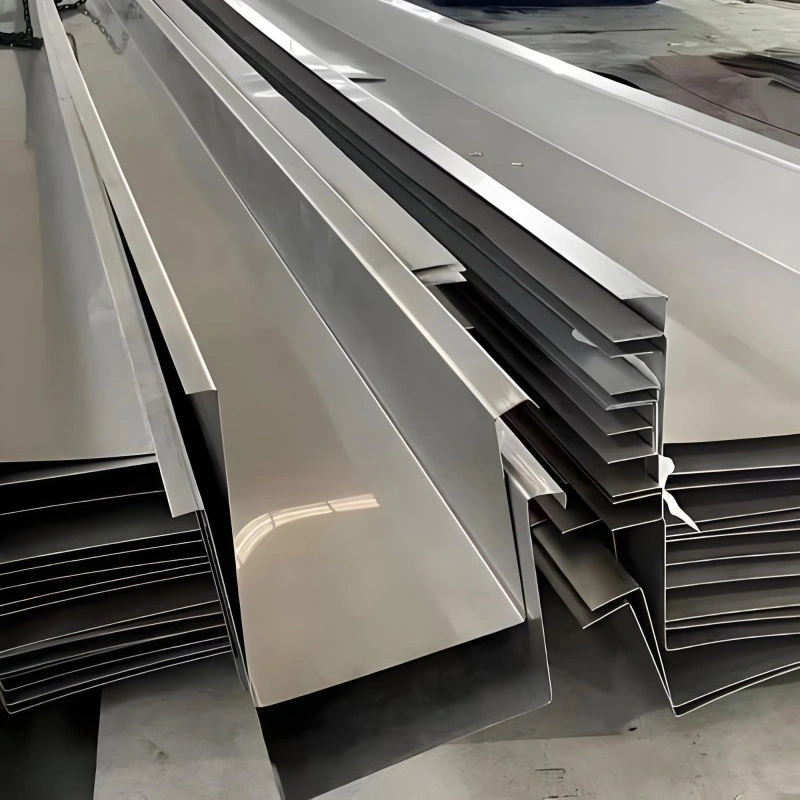

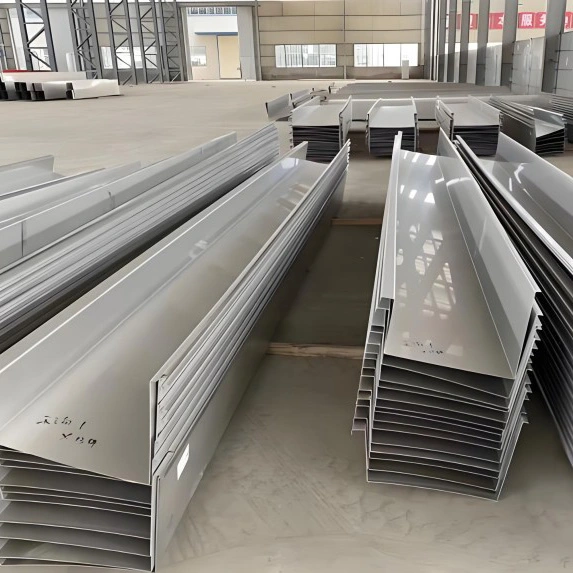

Žleb iz nerjavečega jekla

Odvodnjavanje strehe je odvisno od žlebov, nameščenih na nižjih točkah strehe, ki zbirajo deževnico in jo odvajajo v odtočne cevi. Žleb iz nerjavečega jekla je razvrščen glede na lokacijo. Notranji žlebovi se nahajajo znotraj linije zunanje stene in običajno delujejo s parapetno steno. Zunanji žlebovi segajo čez zunanjo steno in se običajno uporabljajo na stavbah brez parapeta. Ta razvrstitev sledi GB 51022-2015, tehnični kodi za lahke zgradbe z dvokapnimi jeklenimi okvirji. SENBO izdeluje te žlebove v nadzorovanem delovnem okolju, z upogibanjem in varjenjem, opravljenim pred dostavo. Vsak kos se pred pakiranjem preveri glede širine, višine, velikosti prirobnice in ravnosti.

Osnovni material je standardno nerjaveče jeklo 304. Stopnji 201 in 316L je mogoče določiti, kadar projektni pogoji zahtevajo drugačno razmerje med stroški in odpornostjo proti koroziji. GB 51022-2015 določa najmanjšo debelino pločevine 1,0 mm za notranje žlebove iz nerjavečega jekla 304. Če je zamenjan drug material, ga je treba zanesljivo zaščititi proti koroziji. Žlebovi iz navadne jeklene pločevine morajo biti debeli najmanj 3,0 mm. Atlas nacionalnega standarda 24CS08-1 ponuja nadaljnja navodila za izbiro in namestitev drenažnih dodatkov.

Dimenzije in izdelava

Debelina se giblje od 0,5 mm do 3,0 mm, odvisno od konstrukcijske obremenitve in izpostavljenosti koroziji. Prečni prerezi so običajno pravokotni ali trapezni, s širino osnove od 0,3 m do 0,5 m in višino od 0,25 m do 0,4 m. Zgornje prirobnice zagotavljajo varno pritrdilno površino. Žlebne odseke lahko izdelamo v dolžini od 1 m do 14 m. CNC krivljenje ohranja ravnost na 0,3 mm na 1000 mm in kotno toleranco na ±0,5 stopinj po celotni dolžini. Površinske obdelave vključujejo 8K ogledalo, mat in brušeno.

Tabela parametrov

Izkušnje na terenu in skladnost s kodeksom

Pravila načrtovanja, ki temeljijo na kodi

GB 51022-2015 določa, da je prerez žleba lahko pravokoten ali trapezast. Notranji žlebovi morajo imeti prelivne odprtine, nameščene 50 mm do 100 mm pod zgornjim robom. Vsi spoji morajo biti zatesnjeni, strešna plošča pa mora segati v žleb. Kjer padavinska voda v žleb vdre s strešne površine, je obvezna dodatna hidroizolacija. Te zahteve ustvarijo jasno osnovo načrtovanja in namestitve.

Nadomestni projekti v industrijskih stavbah

V skupni delavnici Shantui Construction Machinery so prvotni sistem žlebov zamenjali s 304 koriti iz nerjavečega jekla. Odtočne cevi so bile priključene na iztoke sifona za deževnico, da so bile drenažne poti proste. Projekt prikazuje tipičen scenarij naknadne vgradnje, kjer je obstoječi žleb dosegel konec svoje življenjske dobe in je bila zaradi vzdržljivosti izbrana zamenjava iz nerjavečega jekla.

Popravilo odvodnjavanja javnih zgradb

Razstavni center za kmetijske in stranske izdelke v mestu Huangtan v okrožju Ninghai je zahteval zamenjavo žlebov, potem ko je bil prvotni sistem poškodovan. Vgrajenih je bilo okoli 85 metrov novih inox žlebov. Navedeni material je bilo 1,2 mm debelo nerjaveče jeklo 304, z višino 0,3 m, osnovno širino 0,35 m in 0,05 m zgornje prirobnice. Projekt ponazarja, kako se žlebovi iz nerjavečega jekla uporabljajo za obnovitev drenažne funkcije v obstoječih stavbah.

Uspešnost obalnega okolja

V mednarodnem hotelu Fangchenggang Gangchen je bilo puščanje vode na portiku v preddverju posledica korodiranih žlebov iz ogljikovega jekla. Pri popravilu so bile uporabljene plošče iz nerjavečega jekla 304 debeline 1,2 mm, ki so bile varjene na mestu. Obalno ozračje z visoko vlažnostjo in visoko slanostjo je povzročilo rjavenje prvotnega materiala. Po zamenjavi je bila težava z drenažo odpravljena. To ohišje podpira uporabo nerjavečega jekla 304 v zraku s soljo in podobnih korozivnih okoljih.

Montaža in zaščita pred zmrzovanjem

Namestitev mora upoštevati pogoje zmrzovanja. V hladnih območjih je treba notranje žlebove in odtočne cevi izolirati ali ogrevati. Zunanji sistemi žlebov so v takšnih podnebjih prednostni, ker jih je lažje zaščititi pred zamašitvijo ledu. Vzdolžni naklon mora biti najmanj 5‰, odtočne cevi pa morajo biti trdno pritrjene na steno ali konstrukcijski okvir. CNC-upognjeni deli zmanjšajo poljske spoje in pomagajo ohranjati dimenzijsko natančnost med namestitvijo.

Navodila za izdelavo in namestitev

• Odločite se med notranjo in zunanjo razporeditvijo žlebov glede na načrt stavbe in lokalno podnebje.
• Izberite razred nerjavečega jekla glede na atmosfersko stopnjo korozije. 316L je boljši za huda morska ali kemična okolja.
• Ohranite naklon žleba vsaj 5‰ vzdolž celotnega poteka.
• Pri notranjih žlebovih se prepričajte, da so prelivne odprtine pravilno nameščene in dimenzionirane, ter jih hranite brez smeti.
• Uporabite kvalificirane postopke za varjenje nerjavnega jekla. Po varjenju očistite toplotno prizadeta območja, da preprečite lokalno korozijo.
• Preden je streha končana, preverite tesnjenje žlebnih spojev in vstopnih točk strešnih plošč.

Vprašanja, ki jih pogosto postavljajo projektne skupine

Kdaj je potreben notranji žleb namesto zunanjega?

Notranji žlebovi so običajni pri stavbah s parapetnimi stenami ali tam, kjer arhitekturna zasnova skriva odvodnjavanje pred pogledom. Zunanji žlebovi so enostavnejši za montažo in vzdrževanje. Običajno se odločita arhitekt in statik glede na obliko fasade in klimo.

Zakaj je nerjavno jeklo 304 standard za notranje žlebove?

Notranji žlebovi so po izgradnji težko dostopni, zato mora biti material brez vzdrževanja odporen proti koroziji. Koda zahteva nerjavno jeklo 304 z najmanjšo debelino 1,0 mm, ker ponuja dokazano ravnovesje odpornosti proti koroziji, trdnosti in stroškov.

Kako so dolgi žlebovi povezani na mestu?

Sekcije so običajno varjene ali zatesnjene s konektorji iz nerjavečega jekla. Pravilno izvedeno varjenje zagotavlja neprekinjen vodotesen spoj. Uporabljajo se tudi mehanski spoji s tesnilom, ki pa zahtevajo natančnejšo montažo in periodične preglede.

Kateri zaključek je najbolj praktičen za žlebove iz nerjavečega jekla?

Pogosto imajo prednost brušeni in mat zaključki, ker bolje skrijejo manjše praske in površinske oznake kot zrcalni zaključki. Zrcalni zaključki so bolj odsevni in lažje pokažejo vodne madeže, vendar so včasih izbrani zaradi vizualnega učinka.

Prejemanje in preverjanje

Vsako dobavo je treba preveriti glede na certifikat materiala, ki mora potrditi kakovost nerjavečega jekla in debelino pločevine. Preverjanje dimenzij zajema širino, višino, velikost prirobnice in ravnost. Za varjene dele potrdite, da je postopek varjenja kvalificiran in da imajo varilci veljavne certifikate. Preverite, ali na površini ni prask, udrtin ali drugih poškodb, do katerih bi lahko prišlo med transportom.

Točke za potrditev pred naročilom

• Določite vrsto razporeditve žlebov in potrdite dimenzije prereza s konstrukcijskimi risbami.
• Izberite razred nerjavečega jekla na podlagi kategorije korozije na mestu.
• Prepričajte se, da debelina pločevine ustreza najmanjši zahtevani kodi za notranje žlebove.
• Načrtujte naklon žlebov in razmik med podporami tako, da voda enakomerno teče proti odtočnim cevem.
• Za dolge vožnje upoštevajte temperaturno območje in ali so potrebni dilatacijski spoji.
• Pred začetkom proizvodnje potrdite zahteve glede površinske obdelave in pričakovano dobavno dolžino.
