FRP paneli za dnevno svetlobo

Gradbeni materiali SENBOdobavlja FRP panele za dnevno osvetlitev kot del svoje palete izdelkov za ovoje zgradb. Te plošče se uporabljajo v strehah in stenah z jeklenimi konstrukcijami, kjer se zahteva naravna osvetlitev, odpornost proti koroziji in združljivost s kovinskimi oblogami.

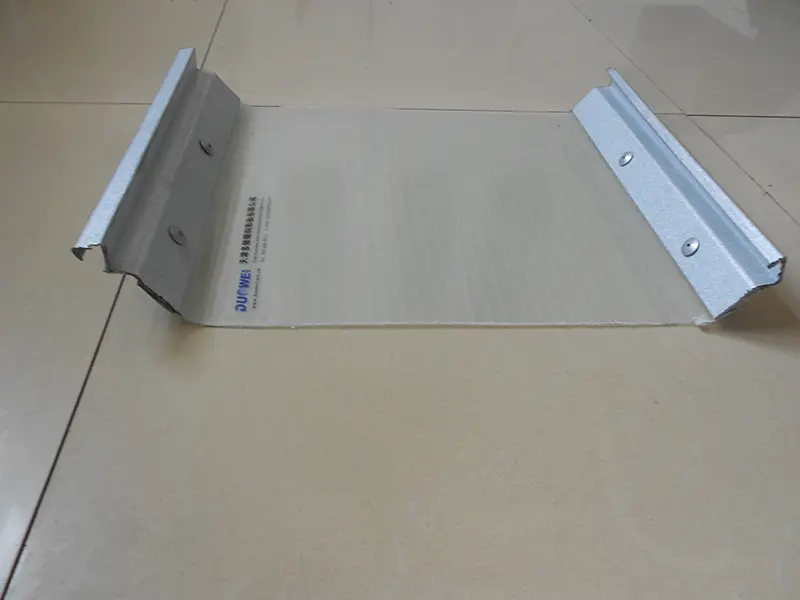

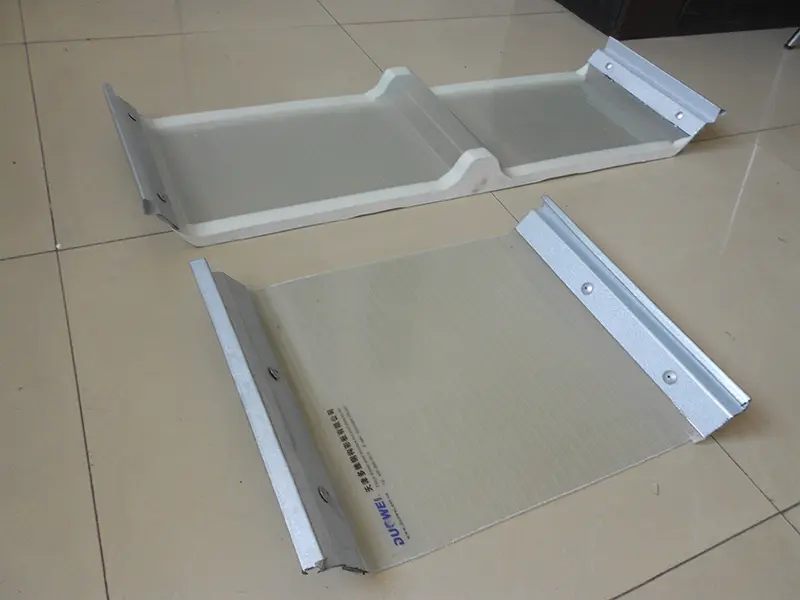

Paneli za dnevno osvetlitev, znani tudi kot ploščice ali plošče za dnevno osvetlitev FRP, so valovite ali ravne komponente za osvetlitev, izdelane po neprekinjenem mehaniziranem postopku. Kot ojačitveni material uporabljajo brezalkalno preprogo iz steklenih vlaken (vsebnost ≥30 %), kot matrico pa vremensko odporno nenasičeno poliestrsko smolo (vsebnost ≥65 %). Površina je prevlečena z gel premazom, odpornim na staranje, ali filmom, odpornim na UV žarke, ki pomaga ohranjati prepustnost svetlobe in odpornost na vremenske vplive med dolgotrajno uporabo na prostem.

Sestava materiala in specifikacije

Ojačitveni material je brezalkalna steklena vlakna, ki zagotavlja prepustnost svetlobe in mehanske lastnosti. Sistem smole uporablja smolo, ki je odporna na staranje in je reaktivna negorljiva. Med proizvodnjo se uporablja postopek toplotnega utrjevanja. Za zagotovitev dimenzijske stabilnosti in mehanske celovitosti je stopnja strjevanja ob dobavi najmanj 88 % za strešne plošče in vsaj 82 % za stenske plošče.

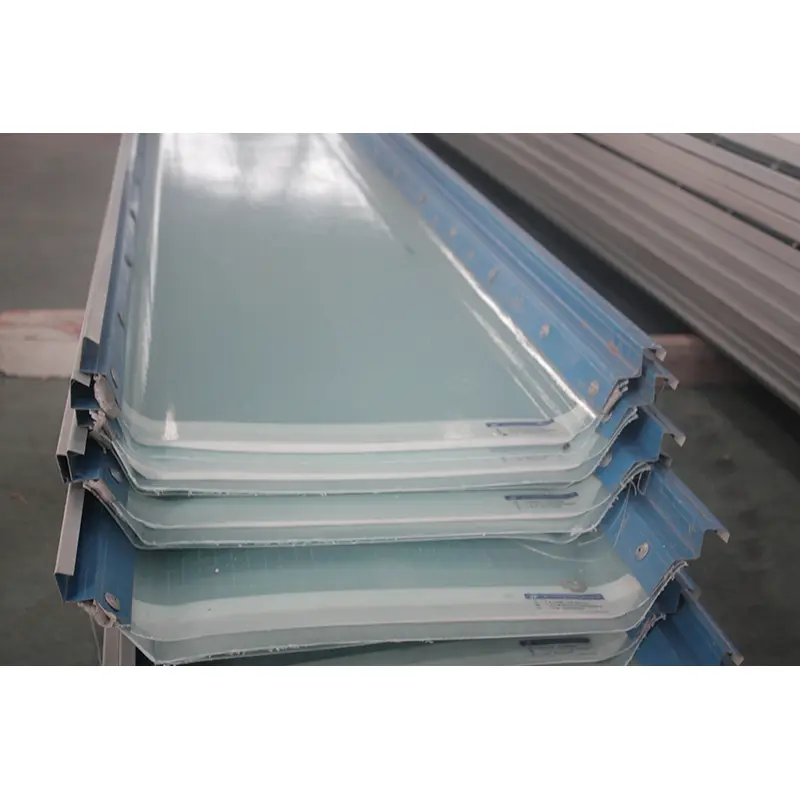

Običajne debeline FRP plošč za dnevno osvetlitev vključujejo 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm in 3,0 mm. Valoviti profili so zasnovani tako, da se barvno ujemajo z jeklenimi strešnimi ploščami; običajni modeli vključujejo serije 750, 840, 900, 950 in 1050. Dolžine je mogoče prilagoditi glede na zahteve projekta, običajno v razponu od 6 do 12 metrov. Standardna končna obdelava je prozorna; barve, kot so mlečno bela, modra in zelena, je mogoče prilagoditi za prilagajanje hitrosti prepustnosti svetlobe.

Izdelki so v skladu z nacionalnim standardom GB/T 14206-2015, "Poliestrske valovite plošče, ojačane s steklenimi vlakni." Zasnova in izbira se lahko nanašata na nacionalni standard atlas 21CJ103-1, "Uporaba in izdelava poliestrskih plošč, ojačanih s steklenimi vlakni (FRP) (del I): trakovi za dnevno svetlobo, prezračevanje, strešna okna za odvod ognja/dima in protikorozijske plošče."

Preverjanje delovanja

1. Optična zmogljivost: stopnja prepustnosti svetlobe 75–88 %

Stopnja prepustnosti svetlobe je ključni pokazatelj učinkovitosti dnevne svetlobe. Razpisne specifikacije pogosto zahtevajo hitrost prenosa najmanj 75 %. Dejanska zmogljivost se razlikuje glede na debelino in barvo; prozorne FRP plošče debeline 1,0–1,5 mm lahko dosežejo hitrost prenosa 85–88 %. Ko svetloba prehaja skozi FRP ploščo, se razprši in ustvari mehko, razpršeno svetlobo brez bleščanja ali močnih vročih točk. Ta lastnost podpira enakomerno notranjo osvetlitev v industrijskih obratih, s čimer se izognete težavam z vročimi točkami, ki so včasih povezane s PC (polikarbonatnimi) ploščami.

2. Odpornost na vremenske vplive in korozijo: življenjska doba 15–30 let

Plošče FRP za dnevno osvetlitev uporabljajo površinsko UV-odporno folijo ali plast gelnega premaza proti staranju, da prenesejo UV-sevanje in zmanjšajo porumenelost in degradacijo. Film, odporen na UV žarke, je vezan na FRP ploščo s postopkom koekstruzije, kar pomaga preprečiti razslojevanje med dolgotrajno uporabo. Material FRP je odporen na kislinsko in alkalno korozijo, zaradi česar je primeren za okolja, kot so kemične tovarne in obalna območja. V normalnih pogojih imajo ustrezni izdelki življenjsko dobo 15–30 let.

3. Združljivost toplotne ekspanzije z barvno prevlečenimi jeklenimi ploščami

Koeficient toplotnega raztezanja FRP panelov za dnevno svetlobo je blizu tistemu iz jekla. Pri uporabi z barvno prevlečenimi jeklenimi ploščami se pod temperaturnimi nihanji širijo in krčijo s podobnimi stopnjami. To zmanjša tveganje puščanja na priključnih točkah, ki ga povzroči diferenčna ekspanzija. Zaradi te lastnosti so FRP plošče za dnevno osvetlitev običajna izbira za strešne trakove za dnevno osvetlitev v industrijskih stavbah z jekleno konstrukcijo.

4. Odpornost na gorenje in mehanske lastnosti: kisikov indeks ≥ 30 %

FRP plošče za dnevno osvetlitev lahko dosežejo stopnjo zaviranja gorenja razreda B1 in kisikov indeks (OI) najmanj 30 %. Mehanske lastnosti vključujejo natezno trdnost najmanj 85 MPa, upogibno trdnost najmanj 95 MPa in trdoto Barcol najmanj 47. Te vrednosti podpirajo zahteve glede nosilnosti strehe in odpornosti proti vetru.

5. Validacija inženirskih aplikacij: podprto z nacionalnimi standardnimi referenčnimi risbami

Nacionalni standardni referenčni komplet risb 21CJ103-1 ponuja sistematične smernice o izbiri izdelkov in podrobnostih namestitve FRP plošč za dnevno osvetlitev, ki se uporabljajo v trakovih za dnevno osvetlitev, prezračevalnih strešnih oknih in strešnih oknih za odvod ognja in dima. Uporabe vključujejo strehe iz profilirane pločevine, strehe iz armiranega betona in stenske sisteme. Razpisna dokumentacija za industrijske projekte, kot je projekt Yantai Lubao Steel Pipe, je navedla skladnost z GB/T 14206-2015, negorljivost razreda F1, stopnjo prepustnosti svetlobe najmanj 75 % in območje delovne temperature od -40 °C do 120 °C.

Pregled ključnih specifikacij

Naslednji parametri temeljijo na standardni proizvodnji in ustreznih nacionalnih standardih. Prilagajanje je na voljo za izpolnjevanje posebnih projektnih zahtev.

Tehnične značilnosti

1. Razpršena svetloba brez bleščanja.FRP plošče razpršijo svetlobo skozi strukturo steklenih vlaken in zagotavljajo enakomerno porazdelitev brez vročih točk. To lahko izboljša vizualno udobje v primerjavi s prozornimi PC ploščami.

2. Odpornost proti koroziji.Material FRP je odporen na kisline, alkalije in staranje. Lahko se uporablja v korozivnih okoljih, kot so kemične tovarne, obalna območja in živinorejske farme.

3. Združljivost s toplotno ekspanzijo.Koeficient toplotnega raztezanja je blizu jekla. Pri uporabi z barvno jekleno streho se plošče širijo in krčijo s podobnimi stopnjami, kar zmanjša tveganje puščanja na spojih.

4. Odpornost na gorenje.Nazivni razred B1 s kisikovim indeksom najmanj 30 %, ki izpolnjuje običajne požarne varnostne zahteve za industrijske zgradbe.

5. Standardizirana zasnova in izbira.Skladnost z GB/T 14206-2015 in referenco zasnove 21CJ103-1 zagotavlja osnovo za izbiro izdelka in podrobnosti namestitve.

Premisleki glede izbire in namestitve

Za strešne svetlobne trakove:Izberite valovit profil, ki ustreza sosednji kovinski strešni plošči. Prepričajte se, da podrobnosti o prekrivanju in pritrdilnih elementih sledijo navodilom v 21CJ103-1, da ohranite odpornost proti vremenskim vplivom.

Za korozivna okolja:Potrdite, da sta formulacija smole in površinska zaščita primerni za specifično izpostavljenost kemikalijam. Na obalnih območjih preverite, ali so pritrdilni elementi in tesnila združljivi z materialom FRP.

Za požarno varnost:Ko uporabljate FRP plošče v ognjevarnih strešnih ali stenskih sklopih, preverite, ali stopnja zaviranja gorenja plošče in celoten sklop izpolnjujeta zahteve glede požarne odpornosti projekta.

Med namestitvijo:Izogibajte se pretiranemu upogibanju ali zvijanju plošč. Uporabite ustrezna orodja za rezanje in tesnilo na spojih. Upoštevajte priporočila proizvajalca glede razmika pritrdilnih elementov in robne razdalje, da preprečite razpoke in puščanje.

Scenariji uporabe

1.Velikopovršinski strešni svetlobni trakovi za industrijske obrate in logistična skladišča, združljivi z barvno jekleno kritino.

2.Objekti, ki zahtevajo naravno osvetlitev, kot so kmetijski rastlinjaki, drevesnice in ribogojnice.

3.Strehe za dnevno osvetlitev javnih zgradb, vključno s športnimi prizorišči, velikimi supermarketi in tržnicami.

4.Sistemi ovojov za dnevno svetlobo za korozivna okolja, kot so kemične tovarne in obalne zgradbe.

Pogosto zastavljena vprašanja

1. Kako se FRP primerja s polikarbonatom (PC) za dnevne svetlobne plošče?

FRP plošče običajno proizvajajo mehkejšo, razpršeno svetlobo zaradi ojačitve s steklenimi vlakni, medtem ko imajo PC plošče boljšo neposredno prepustnost svetlobe in lahko ustvarijo vroče točke. FRP ima tudi koeficient toplotne razteznosti, ki je bližji jeklu, zaradi česar je bolj združljiv s kovinsko streho. Računalnik je morda lažji in bolj odporen na udarce, vendar je FRP pogosto prednost v korozivnih industrijskih okoljih.

2. Kakšno je priporočeno prekrivanje in razmik med pritrdilnimi elementi za valovite FRP plošče?

Prekrivanje in razmik med pritrdilnimi elementi mora slediti referenci projektiranja 21CJ103-1 in zahtevam za profil kovinske strehe. Kot splošno vodilo morajo biti končni preklopi vsaj 150–200 mm, stranski preklopi pa morajo ustrezati priporočenemu prekrivanju profila. Razmik pritrdilnih elementov je običajno 300–500 mm, vendar je treba uporabiti izračune vetrne obremenitve, specifične za projekt.

3. Can FRP daylighting panels be used for fire smoke exhaust skylights?

FRP plošče z ustrezno odpornostjo na gorenje (razred B1, kisikov indeks ≥30 %) se lahko uporabljajo v sistemih za odvod ognja/dima na strešnih oknih, če so zasnovane in nameščene v skladu z ustreznimi standardi in specifikacijami projekta. Celoten sklop strešnega okna mora izpolnjevati zahtevane požarne lastnosti.

4. Kako naj bodo FRP plošče shranjene na lokaciji?

Plošče shranjujte na suhem, pokritem mestu, stran od neposredne sončne svetlobe in virov toplote. Izogibajte se nalaganju prekomerne teže na plošče. Zaščitite površino pred praskami in kemikalijami. Če ga začasno hranite na prostem, ga pokrijte z neprozornim materialom, ki diha.

5. Katere informacije so potrebne za ponudbo?

Navedite vrsto profila, debelino, dolžino, barvo, zahteve glede prepustnosti svetlobe in ali so plošče za strešno ali stensko uporabo. Navedite tudi lokacijo projekta in morebitne posebne okoljske pogoje (npr. izpostavljenost kemikalijam, obala). To pomaga naši ekipi priporočiti ustrezen sistem smol in površinsko zaščito.
