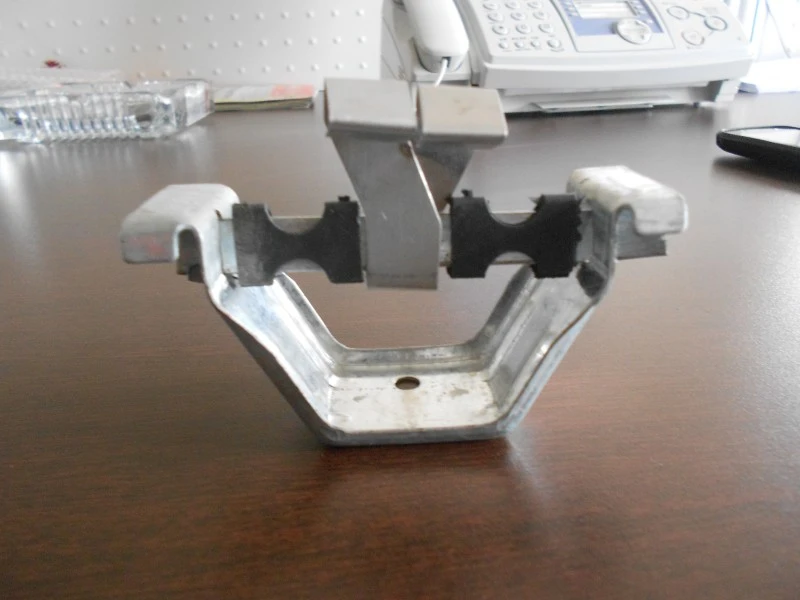

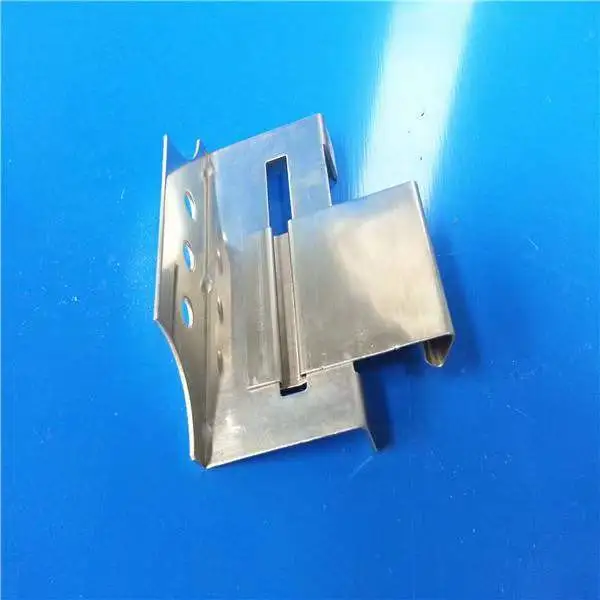

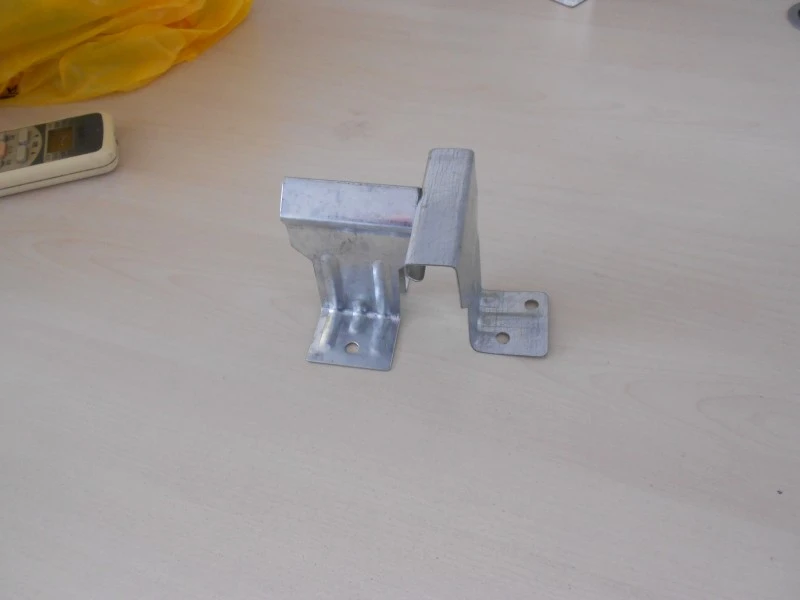

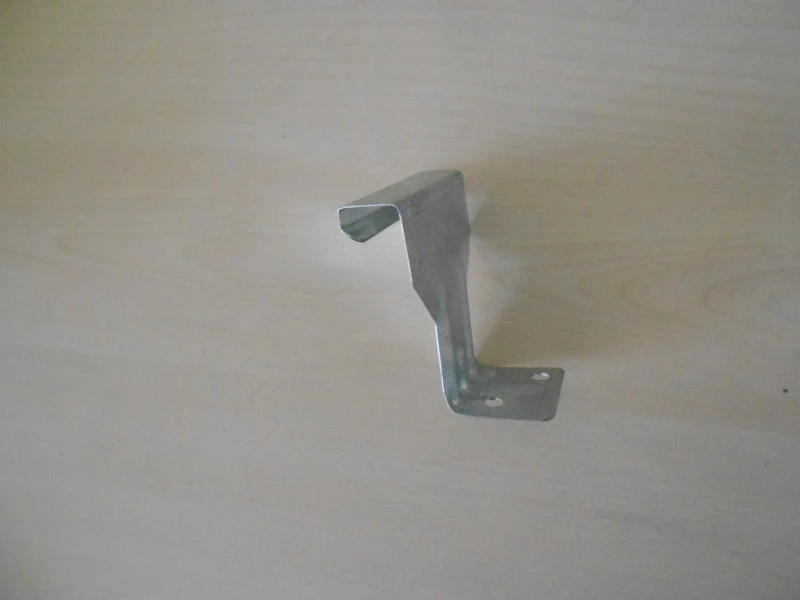

Skrite pritrdilne sponke zagotavljajo skrito povezavo med gradbenimi ploščami in nosilno strukturo. Sponka se ujame z osnovnim rebrom, pritrjenim na gredo ali nosilec, in drži ploščo brez vijakov skozi površino plošče. Ta pristop ohranja vse pritrdilne elemente znotraj šivov plošče, kar daje čisto zunanjost in odstranjuje poti puščanja, povezane z izpostavljenimi vijaki in tesnilno maso. SENBO dobavlja te sponke z dimenzijskimi pregledi globine reže, dolžine kraka in debeline materiala, proizvodni proces pa vključuje periodično testiranje trdnosti vpenjanja.
Sponke so standardno izdelane iz nerjavečega jekla 304, 430 in 201 pa sta na voljo za posebne proračune. Jeklo Q235B z vročim cinkanjem se uporablja za težje strukturne sponke. Sponke iz nerjavečega jekla so izdelane s hladnim stiskanjem ali vtiskovanjem iz tračnega materiala. Sponke Q235B so običajno izdelane iz vroče valjane plošče z najmanjšo debelino 5 mm in oblikovane s hidravličnim hladnim stiskanjem, da se ohrani trdnost in dimenzijska natančnost.
Notranja višina sponke je določena z globino reže plošče. Običajne notranje višine so od 2,6 mm do 10 mm, z dolžino noge 7,5 mm in debelino materiala od 0,5 mm do 1,5 mm za nerjavno jeklo. Premer vijaka je 12 mm s stopnjo trdnosti najmanj 8,8. Sponke so glede na uporabo razvrščene v sponke za stenske plošče, sponke za strešne plošče in sponke za talne plošče. Po materialu jih delimo na sponke iz nerjavečega jekla in sponke iz vroče pocinkanega jekla.
| Postavka | Parameter / specifikacija | Referenca ali opombe |
|---|---|---|
| Osnovni material | Nerjaveče jeklo 304 / vroče valjano jeklo Q235B | Material izbran glede na aplikacijo |
| Debelina materiala | 0,5–1,5 mm za nerjavno jeklo; ≥5 mm za v celoti jeklene komponente | Odvisno od vrste izdelka |
| Notranja višina sponke | 2,6–10 mm | Ujemati se mora z režo na plošči |
| Dolžina noge | 7,5 mm | Tipična dimenzija |
| Specifikacija vijaka | M12, razred trdnosti ≥8,8 | Za strukturno povezavo |
| Debelina cinkanja | ≥150 g/m² na stran | Vroče pocinkano Q235B |
| Odpornost proti zdrsu | Δ ≤ 7,0 mm pri 7,0 kN; Δ ≤ 0,5 mm pri 10,0 kN | Po GB 15831 in industrijskih standardih |
| Strukturna celovitost | Brez okvare pri 25,0 kN | Po GB 15831 in industrijskih standardih |
| Torzijska togost | θ ≤ 4° pri navoru 900 N·m | Za pravokotne spojke |
| Preizkus navora | Brez okvare pri ≥65 N·m | Odpornost na navor sponke |
Mehanske zahteve za skrite sponke temeljijo na GB 15831 in povezanih industrijskih standardih. Preskusi odpornosti proti zdrsu zahtevajo premik največ 7,0 mm pri obremenitvi 7,0 kN in največ 0,5 mm pri 10,0 kN. Sponka ne sme odpovedati pri 25,0 kN. Torzijska togost zahteva kot največ 4 stopinje pod navorom 900 N·m. Popolnoma jeklene hladno stiskane sponke, ki jih je testiral SENBO, izpolnjujejo te omejitve.
304 sponke iz nerjavečega jekla so bile testirane s slanim pršenjem in kažejo primerno odpornost proti koroziji za izpostavljenost na prostem. Vroče pocinkane sponke Q235B imajo najmanj 150 g/m² cinkove prevleke na stran, kar zagotavlja dolgoročno zaščito v normalnih atmosferskih pogojih. Izbira materiala mora ustrezati okolju projekta.
Pri strehah s stoječimi spoji skrite sponke držijo plošče na podpornih konzolah brez površinskih prebojev. To omogoča, da se strešne plošče premikajo s toplotnim raztezanjem in krčenjem, medtem ko ostanejo pritrjene na sponkah. Rezultat je strešna površina brez izpostavljenih lukenj za vijake, kar zmanjša možnost vdora vode in izboljša dolgoročno hidroizolacijo. Metoda skrite sponke se uporablja v 360° sistemih s stoječimi spoji za industrijske strehe z velikim razponom.
Za stenske plošče skrite pritrdilne sponke omogočajo namestitev brez žebljev, pri čemer površina plošče ostane čista. Pri sklopih okenskih oblog skrita povezava pokriva odrezane robove barvno prevlečenih plošč, jih ščiti pred neposrednim stikom z dežjem in zmanjšuje tveganje rje na robovih. Ta način namestitve izpolnjuje zahteve glede arhitekturnega videza.
Dobavitelji morajo predložiti certifikate o materialu za nerjavno ali pocinkano jeklo. Poročila o preskusih za odpornost proti zdrsu, strukturno celovitost in torzijsko togost morajo biti na voljo, če to zahteva projekt. Prejemni pregledi na kraju samem morajo preveriti dimenzije, kakovost materiala in stanje površine. Pri velikih naročilih je mogoče preizkusiti vzorčne sponke, da se potrdi sodelovanje z dejanskim profilom plošče.
Notranja višina sponke se mora ujemati z globino reže uporabljene plošče. Izmerite režo na plošči ali si oglejte specifikacijo proizvajalca plošče. Previsoka sponka bo preprečila popolno zategovanje, medtem ko bo prekratka dovolila premikanje ali izklop.
Skrite sponke so zasnovane za plošče z združljivim profilom utorov ali šivov. Kovinske plošče s stoječimi šivi ali prepletenimi robovi dobro delujejo. Nekatere lesene plošče lahko uporabljajo tudi skrite sponke, če je reža pravilno obdelana. Vedno potrdite združljivost z dobavitelji plošč in sponk.
Sponke iz nerjavečega jekla, zlasti razreda 304, ponujajo boljšo odpornost proti koroziji in so prednostne za obalna ali vlažna okolja. Sponke iz pocinkanega jekla so močnejše in se pogosto uporabljajo za težke strukturne povezave, vendar cinkova prevleka morda ne bo zdržala tako dolgo v agresivnih atmosferah. Izbira je odvisna od okoljske izpostavljenosti projekta in zahtev glede obremenitve.
Da, skrite sponke se uporabljajo v območjih z močnim vetrom, zlasti v strešnih sistemih s stoječimi spoji. Sponke morajo biti razporejene glede na projektno obremenitev vetra, material in debelina sponke pa morata biti ustrezna. Izračune dviga vetra je treba izvesti za določen projekt.
