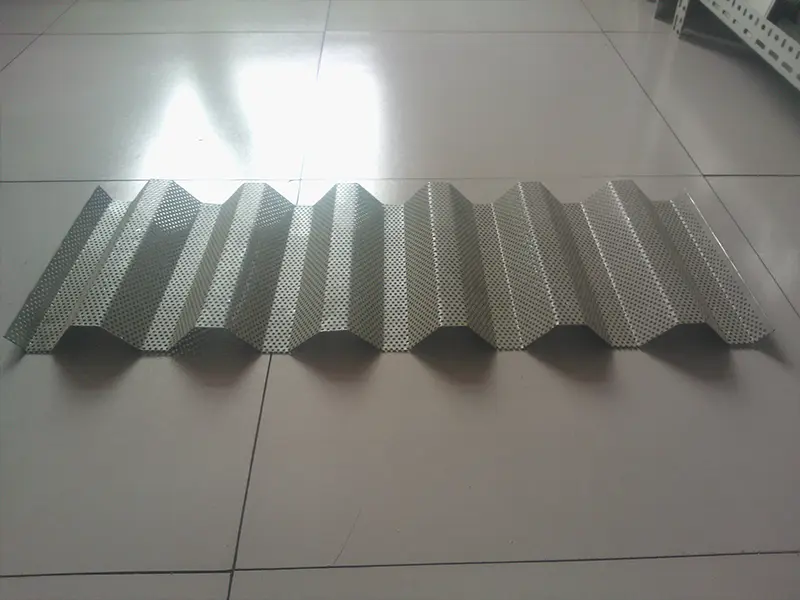

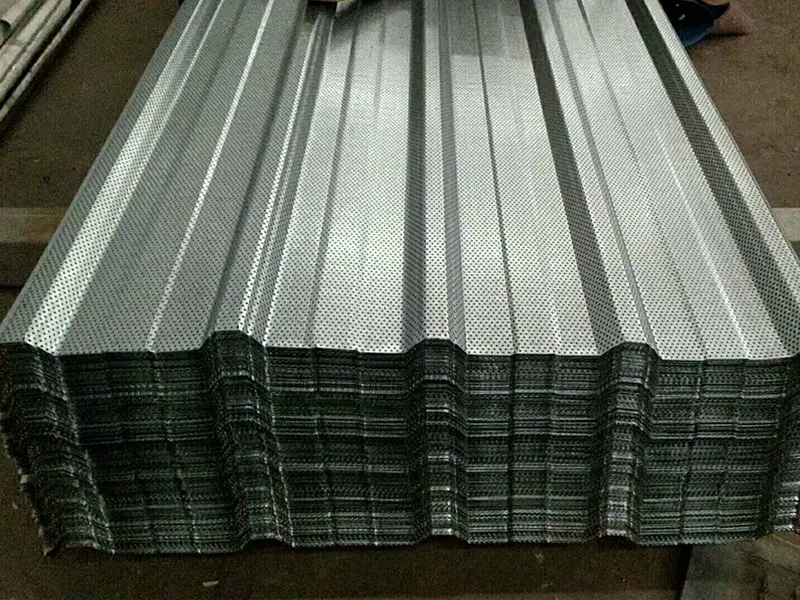

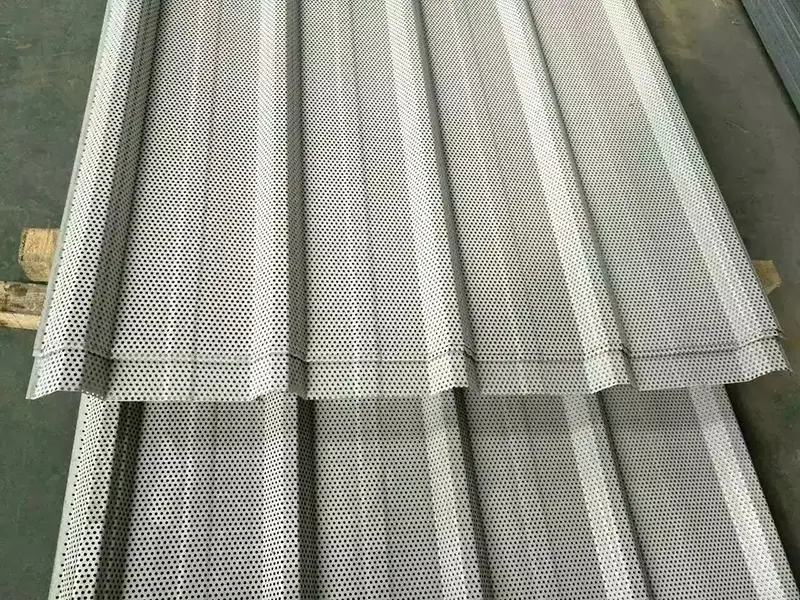

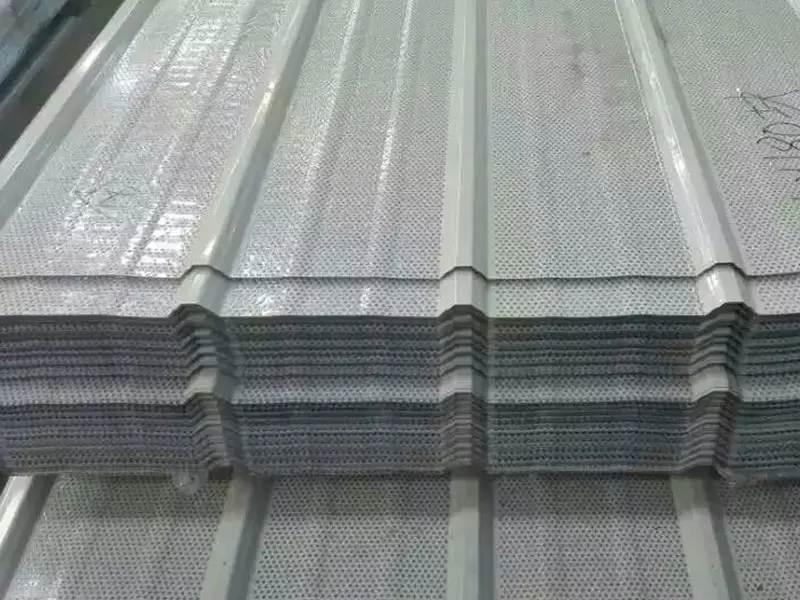

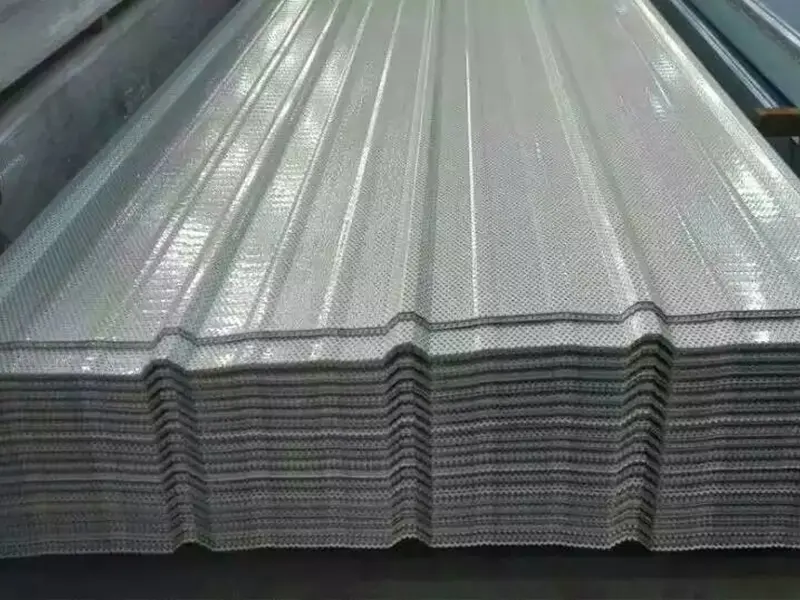

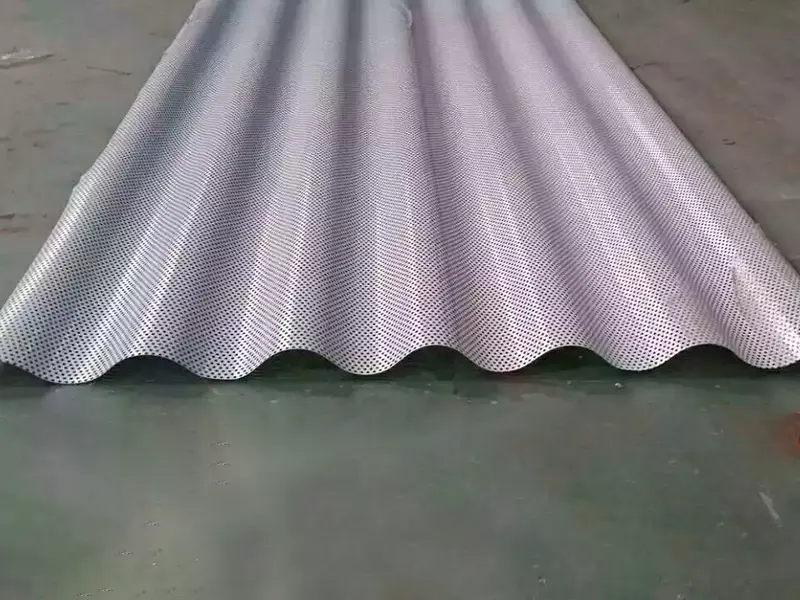

Perforirane profilirane kovinske plošče

SENBO Building Materials je blagovna znamka, posvečena funkcionalnim profiliranim kovinskim ploščam. Naša osnovna proizvodna baza in avtomatizirane linije se nahajajo v gospodarski razvojni coni Jinghai v Tianjinu na Kitajskem. Zavezani smo integraciji konstrukcijske mehanike, akustičnega in prezračevalnega načrtovanja ter protikorozijske tehnologije, odporne na vremenske vplive, v naše perforirane profilirane kovinske plošče.

Kot uveljavljen dobavitelj v industriji kovinskih ovojnic vzdržujemo popoln proces nadzora kakovosti z zaprto zanko. Od vnosa osnovnega materiala, CNC-izsekanja in valjanja do površinske laminacije in naključnih pregledov končnega izdelka je vsaka plošča podvržena večdimenzionalnemu testiranju delovanja, preden zapusti tovarno.

Z leti strokovnega znanja in izkušenj pri izdelavi perforiranih akustičnih profiliranih plošč po meri dosledno dobavljamo visokokakovostne izdelke, ki nudijo strukturno stabilnost, zmanjšanje hrupa, prezračevanje in vzdržljivost. Poročila o preskusih in materialni certifikati za ključne parametre so na voljo na zahtevo.

Testiranje delovanja v dejanskih pogojih delovanja

1. Osemmesečno celovito testiranje na terenu

Trajanje testiranja:Osem zaporednih mesecev neprekinjenega nadzora na kraju samem.

Scenariji testiranja:Strešne in notranje stene industrijskih tovarn, stropi stadionov, akustične stene prostorov za opremo podzemne železnice in protihrupne ograje na avtocestah.

Standardne obremenitve:Enakomerno porazdeljene obremenitve 0,6–1,2 kN/m², kar ustreza standardnim obremenitvam za industrijske obrate in strope prostorov.

Ključni sklep:Pri ploščah arhitekturnega ovoja imajo zmanjšanje hrupa, prezračevanje in strukturna stabilnost prednost pred značilnostmi običajnih perforiranih plošč. To predstavlja glavno oblikovno prednost perforiranih profiliranih kovinskih plošč SENBO.

2. Preskus konstrukcijske nosilnosti

Enomesečni primerjalni preskus obremenitve tovarniških plošč je jasno pokazal razliko v strukturni zmogljivosti med perforiranimi profiliranimi ploščami SENBO in standardnimi perforiranimi profiliranimi ploščami.

Standardni perforirani profilirani listi:Pod razponom 1,5 m je prišlo do pomembnega upogiba po 3 urah trajne obremenitve.

SENBO perforirane profilirane plošče:Z optimiziranim profilom valovitosti in enotno razporeditvijo perforacij je obremenitev enakomerno porazdeljena. Pri istem razponu in polni obremenitvi 72 ur ni prišlo do vidne deformacije. Primerjalni testi upogibne zmogljivosti pod nadzorovanimi pogoji (debelina plošče 0,6 mm, razmerje perforacije 20 %, profil rebra 35 mm) so pokazali izboljšanje za 22 %–28 %.

Ključni konstrukcijski elementi, ki dosegajo to visoko trdnost:

Standardna 35 mm rebra z visokim profilom:Optimizira vztrajnostni moment, enakomerno porazdeli obremenitve strehe in stropa ter zmanjša koncentracije lokaliziranih napetosti.

Zamaknjen (quincunx) vzorec perforacije:Izogiba se koncentraciji napetosti, ki je povezana z linearnimi vzorci perforacij, s čimer ohranja celotno strukturno togost.

3. Profesionalni test absorpcije zvoka in zmanjšanja hrupa

Perforirane profilirane plošče SENBO imajo akustično strukturo, optimizirano za hrup v delavnicah, hrup prometa in odmev na prizorišču. Učinkovitost zmanjšanja hrupa je bila preverjena s simuliranim testiranjem v profesionalnih akustičnih laboratorijih.

Preskusni pogoji:20-odstotna standardna stopnja perforacije za absorpcijo zvoka, 50 mm nosilna plast iz kamene volne, preizkušena proti hrupu srednje do visoke frekvence (500 Hz–2000 Hz) v skladu z metodami ISO 354 / ASTM C423 za odmevne prostore.

Rezultati testa:Koeficient zmanjšanja hrupa (NRC) doseže 0,7–0,9. Perforacije ustvarjajo resonančno strukturo, ki absorbira zvok. Zvočni valovi, ki prehajajo skozi luknje, so podvrženi številnim izgubam energije znotraj votline, kar učinkovito ublaži mehansko ropotanje, prometni hrup in odmeve na prizorišču.

Ta zmogljivost absorpcije zvoka je primerna za tovarniške delavnice, prostore za opremo podzemne železnice, stadione in protihrupne ograje na avtocestah, kar bistveno optimizira akustično okolje v zaprtih prostorih in izpolnjuje industrijske standarde za nadzor hrupa in akustične standarde javnih zgradb. Celotna poročila o akustičnih preskusih so na voljo na zahtevo.

Scenariji uporabe v resničnem svetu

1. Industrijske delavnice in tovarne

V obratu za proizvodnjo jeklenih konstrukcij je zamenjava notranjih stenskih plošč s perforiranimi profiliranimi ploščami SENBO povzročila znatno zmanjšanje hrupa strojev. Po petih letih neprekinjene uporabe plošče ne kažejo znakov luščenja barve ali rje, struktura pa ostane stabilna brez deformacij. Podrobne informacije o projektu so na voljo na zahtevo.

2. Stadioni in velika javna prizorišča

Perforirane profilirane plošče SENBO so bile v veliki meri uporabljene za stropove stadionov za reševanje težav z odmevanjem in hrupom. Plošče omogočajo tudi naravno osvetlitev in prezračevanje. Na voljo so v različnih barvah, nudijo čist, estetski videz in so enostavni za namestitev in spajanje, kar bistveno skrajša čas gradnje.

3. Protihrupne ograje za avtoceste in železnice

S kombinacijo perforiranih profiliranih plošč SENBO s kameno volno za protihrupne ograje je bil hrup cestnega prometa zmanjšan za izpolnjevanje lokalnih standardov skladnosti. Plošče so odporne proti dežju in snežni koroziji. Odseki, nameščeni na obalnih območjih, po treh letih uporabe niso pokazali rje ali poškodb.

Preverjene specifikacije izdelka

Za vse spodaj navedene specifikacije veljajo tovarniška poročila o preskusih in materialni certifikati. Kopije so na voljo na zahtevo.

1. Osnovni material:Vroče pocinkano ali alu-cinkano jeklo, aluminijeva zlitina, nerjaveče jeklo 304/316. Možnosti prevleke vključujejo PE (poliester), HDP (visoka vzdržljivost) in PVDF (fluoroogljik). Ti premazi so odporni proti obrabi in UV žarkom z življenjsko dobo 10–30 let na prostem.

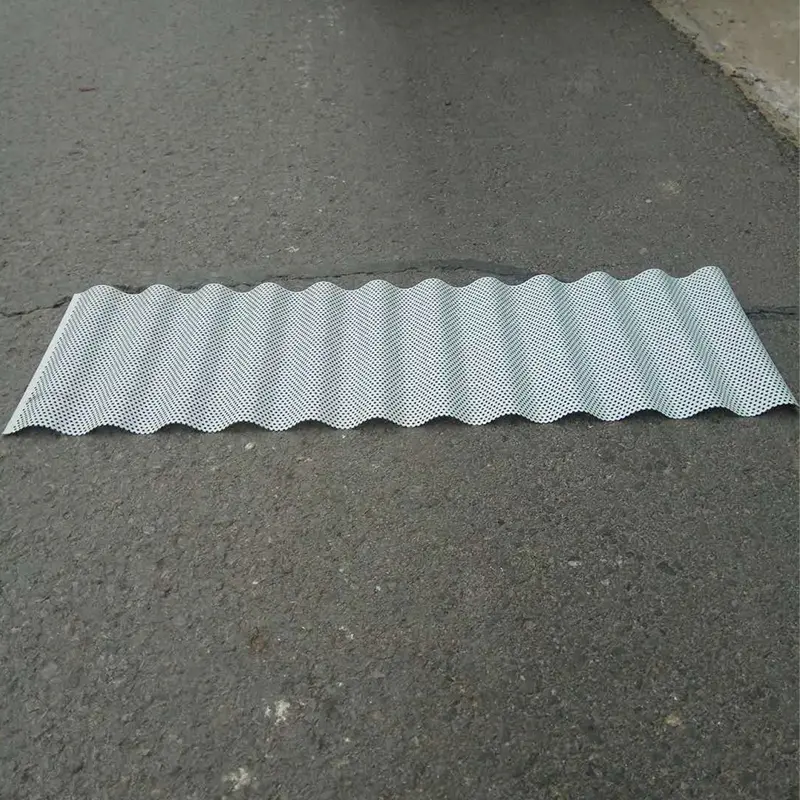

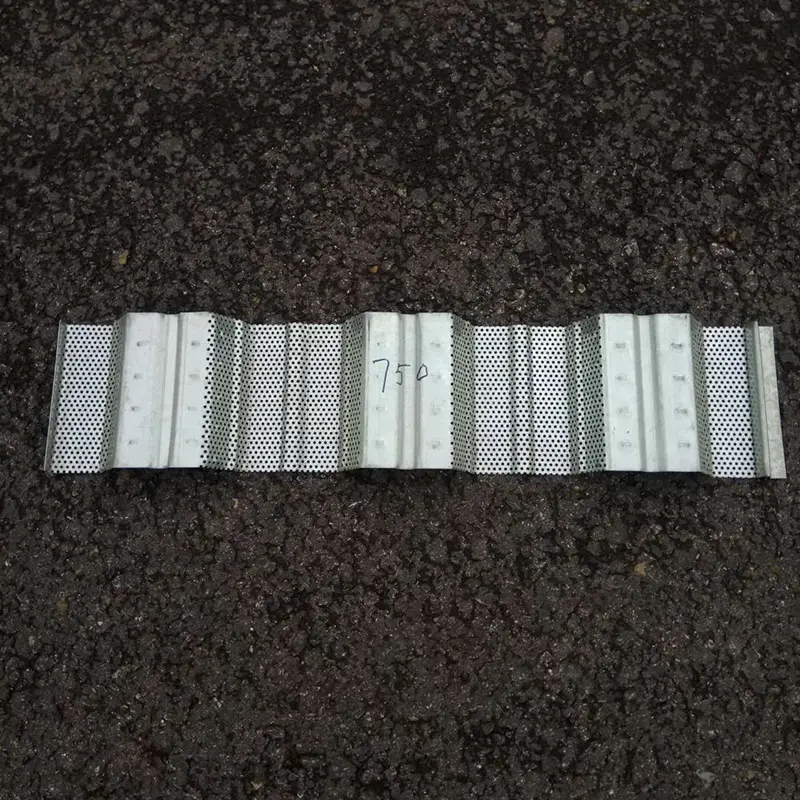

2. Standardna efektivna širina:840 mm, 900 mm ali 950 mm. Standardni model ima višino rebra 35 mm. Profili valov po meri so na voljo na zahtevo.

3. Debelina plošče:0,4–1,2 mm. 0,5–0,6 mm se običajno uporablja za standardne projekte, medtem ko se 0,8–1,0 mm uporablja za strešne kritine z velikim razponom.

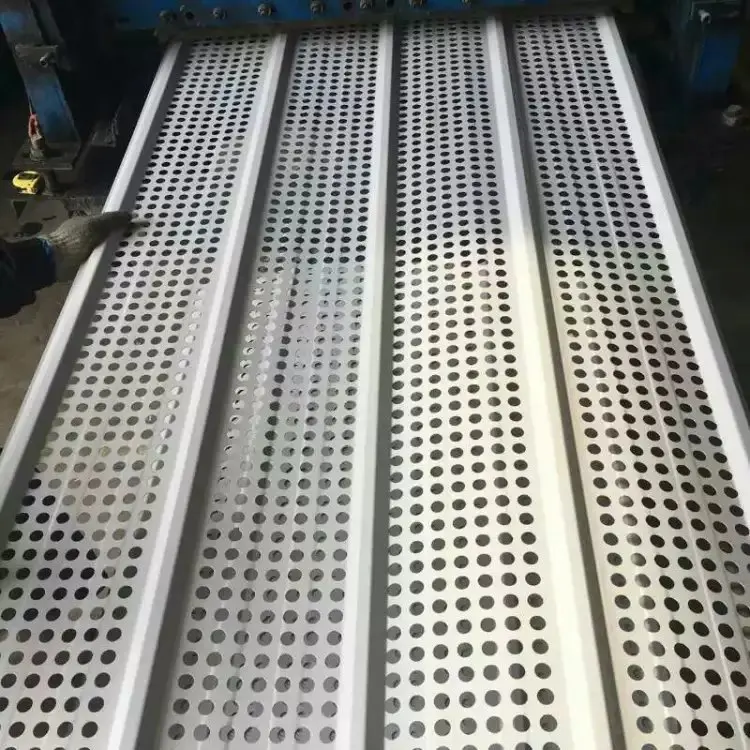

4. Specifikacije perforacije:Premeri lukenj od Φ3mm do Φ12mm. Vzorci vključujejo okrogle, podolgovate, kvadratne in zamaknjene luknje slivovih cvetov. Razmerje odprte površine je po potrebi nastavljivo od 10 % do 40 %.

5. Standardi nosilnosti:Največja enotna nosilnost 1,2kN/m². Primerno za standardne projekte strešnih kritin, stropov in ohišij. Odpornost proti vetru ustreza nacionalnim standardom za gradnjo ograjnih plošč.

6. Požarna zmogljivost:Pocinkana podlaga je negorljiva v razredu A. V kombinaciji s polnilom iz kamene volne izpolnjuje standarde požarne varnosti za ohišja industrijskih objektov.

Ključne prednosti

1. Preverjeno s podatki iz resničnega sveta, brez pretiranih trditev.Vsi parametri v zvezi z nosilnostjo, zmanjševanjem hrupa in prezračevanjem izhajajo iz osmih mesecev terenskih testiranj in strokovnih laboratorijskih analiz.

2. Optimizirana strukturna zasnova za visoko trdnost in odpornost na deformacije.Ima integriran dizajn z zamaknjenimi perforacijami in dvignjenimi rebri. Upogibna nosilnost se pod določenimi testnimi pogoji poveča za 22–28 %, kar zagotavlja, da med dolgotrajno uporabo v širokih razponih ni povešanja.

3. Resonančna absorpcija zvoka in zmanjšanje hrupa za različna okolja.Standardne akustične perforacije v kombinaciji s polnilno plastjo dosegajo koeficient zmanjšanja hrupa (NRC) do 0,9, kar učinkovito blaži hrup iz industrijskih operacij, prometa in velikih prizorišč.

4. Celovit tovarniški nadzor kakovosti in dolgotrajna odpornost na vremenske vplive.Proizvaja se na avtomatiziranih linijah s štiristopenjskim pregledom (osnovni material, perforacija, premaz in končni izdelek). Odpornost proti koroziji in vremenskim vplivom zagotavljata primernost za dolgotrajno uporabo na prostem.

5. Visoka stopnja prilagajanja.Vzorci perforacije, razmerja odprtih površin, debelina plošč, barve in profili valov se lahko prilagodijo projektnim načrtom, kar uravnoteži funkcionalnost z arhitekturno estetiko.

Ciljni uporabniki in projektne aplikacije

1.Tovarne jeklenih konstrukcij, proizvodne delavnice in generatorske sobe, ki zahtevajo zmanjšanje hrupa in prezračevanje.

2.Javne zgradbe s posebnimi akustičnimi zahtevami, kot so stadioni, razstavišča in predavalnice.

3.Projekti protihrupnih ograj za avtoceste, mestno lahko železnico in podzemne sisteme.

4.Fasade komercialnih kompleksov, predelne stene za senčenje in notranji dekorativni stropi.

5.Projekti zunanjih ograjenih prostorov, ki zahtevajo dolgoročno strukturno trdnost in odpornost proti koroziji.

Zakaj izbrati perforirane profilirane plošče SENBO?

Iščete večnamensko perforirano profilirano ploščo, ki nudi strukturno stabilnost, absorpcijo zvoka, prezračevanje, odvajanje toplote in odpornost na vremenske vplive? Izberite SENBO. Združujemo strokovno znanje na področju strukturne mehanike, akustike in prezračevalnega inženiringa, potrjeno s testiranjem na terenu v resničnem svetu in podprto s standardizirano kontrolo kakovosti iz lastne domače tovarne.

Kot zanesljiv dobavitelj gradbenih materialov nudimo direktno tovarniško prilagojene perforirane profilirane plošče. Ponujamo rešitev na enem mestu za različne potrebe ovoja stavbe, vključno z zmanjševanjem industrijskega hrupa, akustiko prizorišč, protihrupnimi ograjami in dekorativnimi fasadami, s čimer zagotavljamo ravnovesje med praktično zmogljivostjo in dolgoročno vzdržljivostjo. Izberite perforirane profilirane plošče SENBO še danes in izkusite integrirano rešitev, ki združuje strukturno trdnost, absorpcijo zvoka in prezračevalne zmogljivosti.

Pogosto zastavljena vprašanja

1. Kakšno stopnjo perforacije naj izberem za absorpcijo zvoka?

Za večino akustičnih aplikacij se priporoča razmerje odprte površine med 15 % in 25 %. 20-odstotna stopnja perforacije v kombinaciji s 50 mm podlago iz kamene volne doseže NRC 0,7–0,9, kar je primerno za nadzor hrupa v industrijskih in javnih zgradbah.

2. Kakšna je priporočena debelina plošče za kritino?

Za kritino z velikim razponom priporočamo debelino plošče 0,8–1,0 mm, da zagotovimo zadostno nosilnost in odpornost proti vetru. Za standardne stenske ali stropne aplikacije na splošno zadostuje 0,5–0,6 mm.

3. Ali se lahko te plošče uporabljajo v obalnih ali zelo korozivnih okoljih?

ja Nudimo podlage iz jekla, prevlečenega z alu-cinkom, aluminijevih zlitin in nerjavečega jekla 304/316 s prevlekami PVDF ali HDP. Te možnosti zagotavljajo odlično odpornost proti koroziji in so bile uspešno uporabljene na obalnih območjih, kjer po treh letih uporabe ni več rje.

4. Ali pred naročilom zagotovite vzorce in tehnično podporo?

Vsekakor. Zagotavljamo brezplačne vzorce za oceno, naša ekipa inženirjev pa nudi tehnično svetovanje o oblikovanju perforacije, strukturnih izračunih in navodilih za namestitev. Prosimo, kontaktirajte nas z vašimi projektnimi zahtevami.

5. Katere podatke moram navesti za ponudbo?

Navedite vrsto plošče, mere, vzorec perforacije in razmerje odprte površine, material podlage in premaz, količino in morebitne posebne zahteve, kot je požarna odpornost ali akustični cilj. Naša ekipa bo pripravila podrobno ponudbo in dobavni rok.
