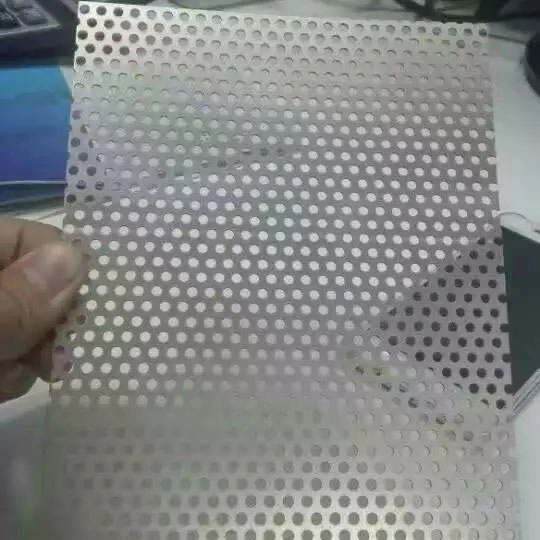

Perforirane kovinske plošče, znane tudi kot perforirane plošče ali perforirana mreža, se proizvajajo z luknjanjem vzorcev v kovinske plošče.Gradbeni materiali SENBOdobavlja te izdelke za arhitekturne, akustične in industrijske aplikacije, s poudarkom na dimenzijski natančnosti in sledljivosti materiala.
Izbira osnovnega materiala je odvisna od delovnega okolja in zahtev glede zmogljivosti. Običajno se uporabljajo tri skupine materialov:
304 nerjaveče jeklo:Zagotavlja odpornost proti koroziji, primerna za zunanja in kemično agresivna okolja. Reprezentativni vzorec ni pokazal rje po 1000 urah testiranja s slanim pršenjem pod pogoji ASTM B117. Dejanska učinkovitost je odvisna od končne obdelave površine in priprave robov.
Aluminum alloy (e.g., 6061):Ponuja nizko gostoto (približno 2,7 g/cm³) v kombinaciji z dobro trdnostjo. Material je lahko eloksiran ali prašno lakiran za izboljšano površinsko vzdržljivost in videz.

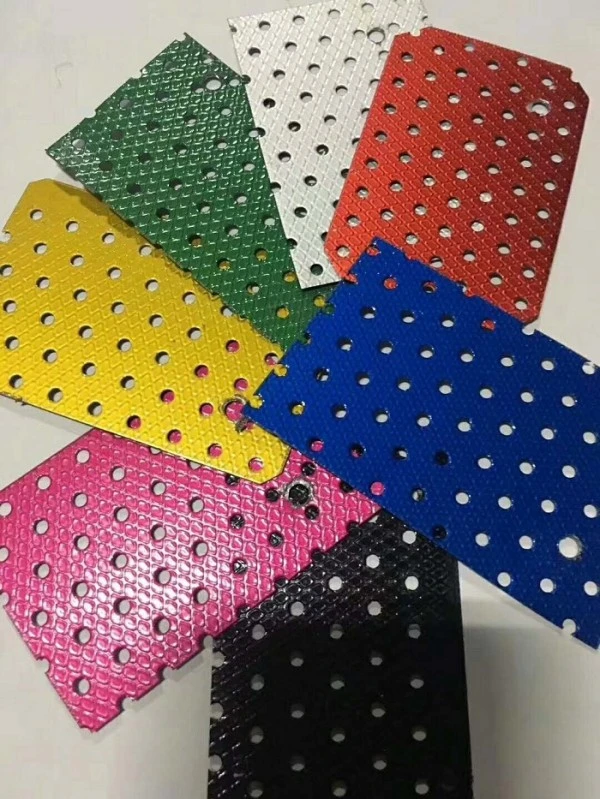

Q235 pocinkano ali barvano jeklo:Ekonomična možnost za splošno arhitekturno in industrijsko uporabo. Površinska zaščita se običajno doseže z vročim cinkanjem, ki mu sledi elektrostatično prašno lakiranje.

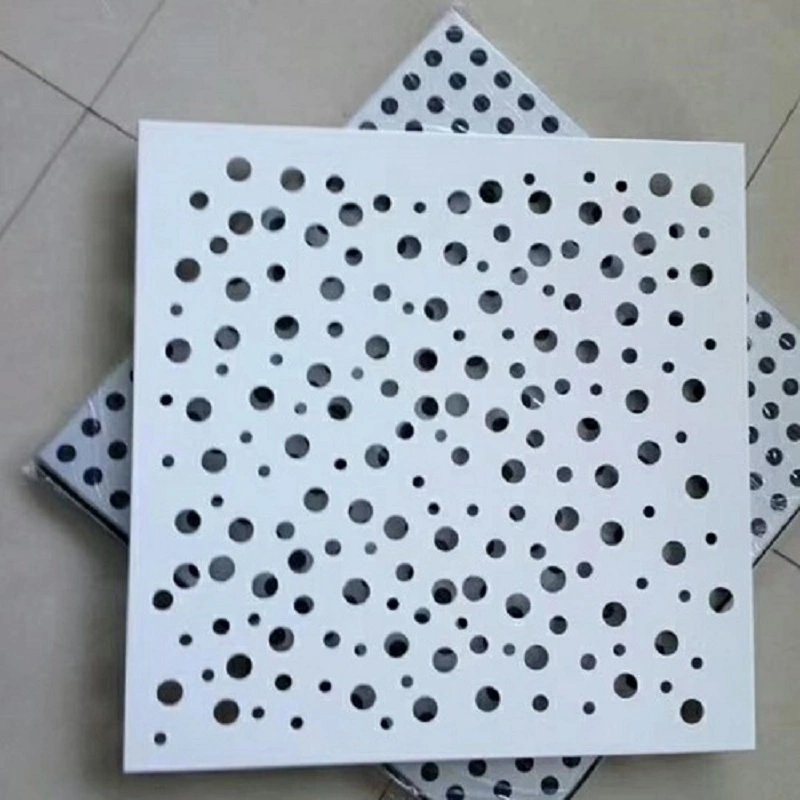

Visokohitrostna CNC oprema za luknjanje proizvaja več kot 20 vzorcev perforacije, vključno z okroglimi, kvadratnimi, zarezanimi, šesterokotnimi, križnimi, ribjimi luskami in oblikami slivovih cvetov. Postopek omogoča natančno kontrolo premera lukenj, razmika in razmerja odprte površine.

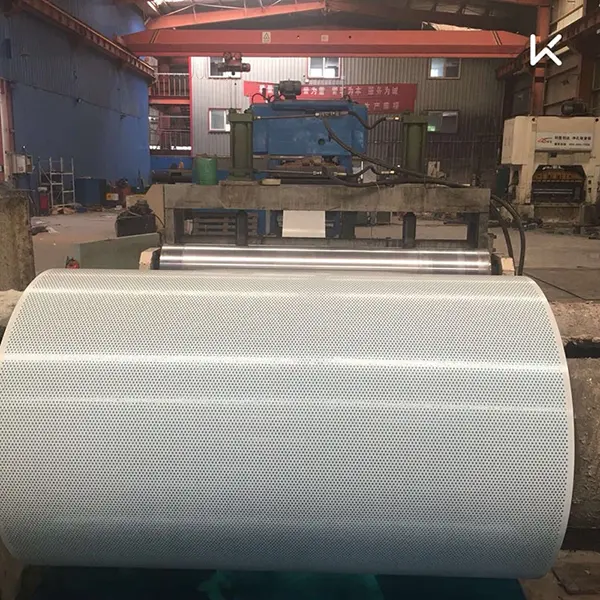

Plošče lahko izdelamo v debelinah od 0,1 mm do 15 mm, s premeri lukenj od 0,1 mm do 200 mm. Zvita pločevina je na voljo v debelinah od 0,2 mm do 1,5 mm, z največjo širino 1250 mm in premerom lukenj od 0,5 mm do 10 mm. Za arhitekturne aplikacije so običajne debeline od 0,5 mm do 2,0 mm, s premeri lukenj med 3 mm in 20 mm. Tipična so razmerja odprte površine od 15 % do 60 %, toleranca premera luknje pa je nadzorovana v območju ±0,1 mm.
Pločevine iz aluminijeve zlitine je mogoče anodizirati, da se ustvari trda, gosta plast oksida, ki izboljša odpornost proti koroziji in trdoto površine. Praškasti premaz nudi okolju prijazen zaključek z dobro vremensko in kemično odpornostjo. Elektroforetski premaz zagotavlja enakomerno pokritost z močnim oprijemom.
Jeklena pločevina je običajno zaščitena z vročim cinkanjem, ki mu sledi elektrostatično prašno lakiranje, s tipično debelino premaza najmanj 60 μm.
Perforirane plošče prispevajo k absorpciji zvoka, če so nameščene z zračno režo ali poroznim nosilnim materialom. Zvočni valovi, ki vstopajo v luknje, izgubljajo energijo zaradi trenja in viskoznih učinkov na odprtih površinah.
Koeficienti absorpcije zvoka so bili izmerjeni pri določenih frekvencah oktavnega pasu v skladu z ASTM C423 za reprezentativni sklop, sestavljen iz aluminijaste plošče s šesterokotno luknjo s porozno oporno plastjo in zračno votlino. Končni koeficient zmanjšanja hrupa (NRC) je bil 0,8 ali višji za to testirano konfiguracijo. Dejanski NRC za določeno namestitev je odvisen od debeline plošče, velikosti lukenj, stopnje perforacije, nosilnega materiala, globine zračne votline in načina namestitve. Poročila o preskusih so na voljo na zahtevo.
Mehanska zmogljivost je odvisna od osnovnega materiala, debeline in vzorca perforacije. Nosilnost konstrukcije je treba izračunati v skladu z veljavnim standardom projektiranja na podlagi debeline plošče, geometrije perforacije, razmika podpore, razpona in načina pritrditve. Za referenco je bilo z inženirskim izračunom preverjeno, da 3 mm debela jeklena plošča s kvadratnimi perforacijami (odprtina 10 mm) in določenim nosilnim razponom prenese enakomerno porazdeljeno obremenitev 5 kN/m². Podrobne opombe o izračunu so na voljo na zahtevo.
Plošče s krožnimi perforacijami (odprtina 20 mm, 50 % odprte površine) kažejo odpornost proti pretoku zraka 50 Pa ali manj pri testiranju v skladu z ISO 5801.
Odpornost proti koroziji je preverjena s preskušanjem slanega pršila: vzorec iz nerjavečega jekla 304 ni pokazal rje po 1000 urah po ASTM B117; galvanizirano jeklo z vročim cinkanjem in praškastim premazom po 500 urah po istem standardu ni pokazalo luščenja ali rje. Poročila o preskusih so na voljo.
Anodizirane ali prašno lakirane aluminijaste plošče kažejo izboljšano odpornost proti koroziji, obrabi in izpostavljenosti UV žarkom. Učinkovitost vsake površinske obdelave je mogoče potrditi z ustreznimi poročili o preskusih, ki so priložena naročilu.
Perforirane plošče se uporabljajo v protihrupnih ograjah v prometu, pogosto v kombinaciji z materialom, ki absorbira zvok za perforirano stranjo. V javnih zgradbah, kot so letališki terminali, železniške postaje, stadioni in razstavni centri, plošče zagotavljajo akustično kontrolo, hkrati pa omogočajo prilagodljivost vizualnega oblikovanja.
Arhitekturne fasade uporabljajo perforirane vzorce za ustvarjanje polprosojnih učinkov in variacij svetlobe in sence. Dokumentirani primeri vključujejo kovinsko fasado apartmajev Skylight v Franciji in knjižnico Centralne akademije za likovno umetnost. Za reference in dokumentacijo, specifične za projekt, se obrnite na našo ekipo.
Naslednji parametri temeljijo na standardni proizvodnji in ustreznih preskusnih standardih. Kjer je primerno, je dokazna dokumentacija na voljo na zahtevo.
| Indikator uspešnosti | Parameter/Specifikacija | Opombe / Osnova dokazov |
|---|---|---|
| Osnovni material | Nerjaveče jeklo 304/pocinkano jeklo Q235/aluminijeva zlitina/barvno prevlečeno jeklo | Na voljo materialni certifikati |
| Skupna debelina | 0,5–2,0 mm (arhitekturni); 0,1–15 mm (celoten obseg) | |
| Razpon zaslonke | 0,5–200 mm (prilagodljivo) | 3–20 mm pogosto v arhitekturi |
| Razmerje odprte površine | 15 %–60 % (prilagodljivo) | |
| Vzorec lukenj | Okrogle, kvadratne, z režami, šesterokotne, križne, ribje luske, slivov cvet itd. | Na voljo več kot 20 vrst |
| Koeficient zmanjšanja hrupa (NRC) | ≥0,8 (testiran sklop: aluminij s šesterokotno luknjo + podloga + zračna votlina) | ASTM C423; na voljo poročilo o preskusu |
| Enakomerno porazdeljena obremenitev | 5 kN/m² (3 mm jeklo, 10 mm kvadratne luknje, določen razpon) | Inženirski izračuni; podrobnosti na zahtevo |
| Odpornost proti koroziji | 304 iz nerjavečega jekla: brez rje po 1000 h slanega pršila; pocinkano + prah: 500 h | ASTM B117; na voljo poročila o preskusih |
| Fire Performance | Jeklena podlaga negorljiva | Popolna klasifikacija sklopa glede na veljavni preskus |
| Maks. Velikost ploščate plošče | 1450 × 3500 mm | Odvisno od materiala in vzorca |
| Toleranca zaslonke | ±0,1 mm | CNC natančnost prebijanja |
1. Preverjena akustična zmogljivost.NRC nad 0,8 je bil potrjen za določen testirani sklop. V kombinaciji z ustrezno podlago in zračno votlino plošče pomagajo zmanjšati raven hrupa v prometnih ovirah in arhitekturnih akustičnih sistemih.
2. Prilagodljivost materiala.Možnosti vključujejo nerjaveče jeklo 304 za odpornost proti koroziji, aluminijevo zlitino za lahke dekorativne aplikacije in pocinkano jeklo za ekonomično splošno uporabo.
3. Raznolikost vzorca perforacije.Na voljo je več kot 20 vzorcev s prilagodljivim premerom lukenj in razmerjem odprte površine za doseganje želene vizualne preglednosti, akustične zmogljivosti in prezračevanja.
4. Vremensko odporni zaključki.Aluminijaste plošče so lahko eloksirane ali prašno lakirane; jeklene plošče uporabljajo vroče pocinkanje in prašno lakiranje. Priskrbijo se lahko poročila o preskusih odpornosti na slano prho.
5. Širok obseg uporabe.Primerno za dekorativno akustično obdelavo v javnih zgradbah, protihrupnih ograjah, varovalih industrijske opreme in filtrirnih komponentah.
Za akustične aplikacije:Izberite vzorec perforacije in odprto območje glede na ciljno frekvenčno območje. Porozni nosilni material in zračna reža bistveno izboljšata absorpcijo. Za smernice uporabite preskusne podatke ASTM C423, vendar preverite zmogljivost za svoj določen sklop.
Za zunanje fasade:Za dolgotrajno odpornost proti koroziji izberite nerjaveče jeklo 304 ali aluminij s prašnim premazom. Potrdite, da debelina plošče in profil ustrezata zahtevam glede vetrne obremenitve lokacije projekta.
Za industrijsko filtracijo:Natančno določite potreben premer luknje, razmik in odprto površino. Nadzor tolerance dimenzij je ključnega pomena za dosledno delovanje filtriranja.
Med namestitvijo:S ploščami ravnajte previdno, da preprečite upogibanje ali poškodbe perforiranih robov. Uporabite ustrezne pritrdilne elemente in podporni okvir. Za akustične sklope zagotovite, da je podložni material nameščen brez rež ali stiskanja, ki bi lahko zmanjšalo učinkovitost.
Sprejemamo risbe, ki jih zagotovijo stranke, v običajnih formatih CAD (DXF, DWG) za načrte perforacije po meri. Naša inženirska ekipa pred proizvodnjo pregleda geometrijo lukenj, robno razdaljo, odprto površino in zahteve za oblikovanje. Prvi pregled artikla in potrdila o materialu so na voljo na zahtevo.
1.Sistemi zvočne zapore za nadzor prometnega hrupa ob avtocestah, železnicah in podzemnih železnicah.
2.Notranja dekoracija za absorpcijo zvoka za velike javne zgradbe, vključno z letališkimi terminali, železniškimi postajami za visoke hitrosti, stadioni in razstavnimi centri.
3.Arhitekturne fasade, stropi in predelne stene, ki ustvarjajo učinke svetlobe in sence ter polprosojne vizualne zasnove.
4.Zaščitni pokrovi za industrijsko opremo, plošče za odvajanje toplote in rešetke zvočnikov.
5.Industrijska filtracija in presejanje za kemične stroje, farmacevtsko opremo in stroje za predelavo hrane.
Izbira je odvisna od ciljnega frekvenčnega območja in nosilnega materiala. Za splošno absorpcijo govornega območja je običajno odprto območje 20–30 % s premeri lukenj 3–6 mm. Debelejša porozna podlaga in globlja zračna votlina izboljšata absorpcijo nizkih frekvenc. Priporočamo testiranje reprezentativnega sklopa ali posvet s strokovnjakom za akustiko za kritične prostore.
Perforirane plošče so preluknjane iz trdne kovine, kar pušča čist, enakomeren vzorec lukenj z visoko stopnjo natančnosti. Ekspandirana kovina je razrezana in raztegnjena, kar ustvari mrežo z odprtinami v obliki diamanta in teksturirano površino. Perforirane plošče običajno nudijo boljšo ravnost in širši nabor okrasnih vzorcev, medtem ko je ekspandirana kovina pogosto lažja in cenejša za nekatere industrijske aplikacije.
Da, vendar je obseg odvisen od materiala, debeline in vzorca perforacije. Zelo odprti vzorci zmanjšujejo sposobnost oblikovanja. Če je potrebno oblikovanje, mora biti postavitev prebijanja zasnovana tako, da se prepreči prekomerna obremenitev na robovih lukenj. Pogovorite se o oblikovanju zahtev z našo inženirsko ekipo v fazi načrtovanja.
Za obalna okolja se običajno priporoča nerjaveče jeklo 304 ali aluminijeva zlitina z ustrezno anodizirano ali prašno lakirano končno obdelavo. Nerjaveče jeklo nudi največjo odpornost proti koroziji, medtem ko je aluminij lažji. Izogibajte se standardnemu pocinkanemu jeklu, razen če ima dodatne zaščitne premaze, primerne za posebne pogoje.
Ni nujno. Medtem ko višja odprta površina omogoča več zvoka, da doseže podložni material, obstaja optimalen obseg. Nad določenim pragom se masa in togost plošče zmanjšata, kar lahko zmanjša nizkofrekvenčno delovanje. Interakcija med odprtim območjem, premerom luknje, podložnim materialom in globino votline določa celotno absorpcijo. Za natančne rezultate priporočamo testiranje ali simulacijo.
