Sendvič plošče iz kamene volne so sestavljene gradbene plošče, sestavljene iz jedra iz kamene volne, spojenega med dvema kovinskima oblogama.Gradbeni materiali SENBOdobavlja te plošče za uporabo na strehah, stenah in predelnih stenah v stavbah z jeklenimi konstrukcijami, s poudarkom na požarni učinkovitosti, toplotni izolaciji in dolgoročni dimenzijski stabilnosti.
Jedro je izdelano iz naravnih kamnin, kot je bazalt, stopljenih pri temperaturah nad 1450 °C in razvlaknjenih v diskontinuirana vlakna. Vlakna so pred oblikovanjem v toge plošče obdelana z vodoodbojnimi sredstvi in vezivi. Gostota jedra se običajno giblje od 120 kg/m³ do 150 kg/m³, kar zagotavlja ravnotežje toplotne izolacije, požarne odpornosti in strukturne podpore.
Materiali za oblaganje vključujejo barvno prevlečeno jeklo, pocinkano jeklo, jeklo, prevlečeno z zlitino aluminija in cinka, nerjavno jeklo, zlitino aluminija in zlitino aluminija, magnezija in mangana. Debelina obloge je od 0,3 mm do 0,8 mm. Obloga ščiti jedro pred vlago in mehanskimi poškodbami ter zagotavlja zunanji videz.
Običajno se uporabljata dva načina proizvodnje:
Strojno izdelane plošče:Proizvaja se na neprekinjenih avtomatiziranih linijah, kjer se jedro kamene volne in jeklene obloge spajajo pod nadzorovanim pritiskom in temperaturo. Ta metoda zagotavlja dosledno kakovost in je stroškovno učinkovita za velike standardne plošče. Strojno izdelane plošče so primerne za splošne industrijske zgradbe, skladišča in standardne predelne stene.
Ročno izdelane plošče:Sestavljen z obodnim okvirjem iz pocinkanega jekla ali profilov iz aluminijeve zlitine, z jedrom iz kamene volne, vstavljenim in zlepljenim znotraj okvirja. Ta konstrukcija zagotavlja večjo trdnost robov, boljšo ravnost in večjo nosilnost. Ročno izdelane plošče so določene za predelne stene čistih prostorov, strope, ki podpirajo opremo, in vrhunske arhitekturne aplikacije.
Kamena volna je anorganski vlaknati material, razvrščen kot negorljiv razred A po GB 8624. Jedro lahko prenese stalno izpostavljenost temperaturam nad 1000 °C, ne da bi pri tem izgubilo strukturno celovitost. Meje požarne odpornosti se razlikujejo glede na debelino plošče in konstrukcijo:
50 mm plošča:Približno 60 minut požarne odpornosti.
100 mm plošča:Približno 120 minut požarne odpornosti.
150 mm plošča:Približno 180 minut požarne odpornosti.
Te vrednosti temeljijo na standardnih konfiguracijah požarnega preskusa in jih je treba potrditi z ustreznim poročilom o preskusu za določen sklop plošče.
Toplotna prevodnost jedra iz kamene volne se giblje od 0,035 W/(m·K) do 0,043 W/(m·K). To zagotavlja učinkovito toplotno izolacijo za vroča in hladna okolja. V hladilnicah in stavbah z nadzorovano temperaturo je treba debelino plošče izračunati na podlagi zahtevane toplotne upornosti in razlike med notranjo in zunanjo temperaturo.
Porozna struktura vlaken kamene volne prispeva k absorpciji zvoka in zvočni izolaciji. Za ploščo z gostoto jedra 120 kg/m³ je uteženi indeks zmanjšanja hrupa približno Rw = 29–30 dB. Zaradi tega so plošče primerne za aplikacije, kjer je potrebna kontrola hrupa, kot so prostori z opremo, območja mehanskih obratov in predelne stene med hrupnimi in tihimi conami.
Tudi hrup ob dežju pri kovinskih strehah je zmanjšan v primerjavi z enoplastnimi profiliranimi ploščami, saj jedro iz kamene volne absorbira udarno energijo in duši oddani zvok.
| Parameter | Razpon / Možnosti | Opombe |
|---|---|---|
| Material za oblaganje | Barvno prevlečeno jeklo, pocinkano jeklo, jeklo prevlečeno z Al-Zn, nerjaveče jeklo, aluminijeve zlitine, zlitine Al-Mg-Mn | Debelina 0,3–0,8 mm |
| Material jedra | Hidrofobna kamena volna | Gostota 120–150 kg/m³ |
| Debelina plošče | 50/75/80/100/120/150/175/200/250 mm | Prilagodljiv |
| Efektivna širina | 950 / 1000 / 1150 mm | 500–1200 mm po meri |
| Dolžina plošče | Do 15.000 mm | Prirežite se zahtevam projekta |
| Požarna ocena | Razred A (A1) negorljivo | Za GB 8624 |
| Toplotna prevodnost | 0,035–0,043 W/(m·K) | Lastnost osnovnega materiala |
| Zvočna izolacija | Rw = 29–30 dB | Gostota jedra 120 kg/m³ |
| Hidrofobnost | ≥98 % | Lastnost osnovnega materiala |
| Koeficient kislosti | ≥1,8 | Lastnost osnovnega materiala |
| Veljavni standardi | GB/T 23932-2009, GB 8624 | Na voljo je dokumentacija o skladnosti |
Za ognjevarne predelne stene:Debelino plošče izberite glede na zahtevano trajanje požarne odpornosti. Plošča debeline 100 mm zagotavlja približno 120 minut požarne odpornosti, kar izpolnjuje zahteve za številne stene požarnega oddelka. Potrdite poročilo o preskusu določenega sklopa glede skladnosti.
Za strehe:Debelino plošč je treba izračunati glede na zahteve glede toplotne izolacije in pričakovane obremenitve strehe. Valovite profilne plošče se običajno uporabljajo za strehe za izboljšanje drenaže in strukturne togosti. Za izboljšano vodoodpornost na spojih plošč je mogoče določiti poliuretansko tesnjenje robov.
Za stene:Plošče na pero in utor zagotavljajo čist videz in dobro tesnjenje spojev. Širino plošče je mogoče izbrati tako, da zmanjšate količino odpadkov pri rezanju glede na dimenzije stene.
Za vlažna okolja:Jedro iz kamene volne je hidrofobno, vendar morajo biti robovi in spoji plošč ustrezno zatesnjeni, da se prepreči vdor vlage. Obloge iz nerjavečega jekla ali aluminija in cinka nudijo dodatno odpornost proti koroziji. Poliuretanske robno zatesnjene plošče zagotavljajo izboljšano zaščito pred vlago na spojih.
For cleanroom applications:Priporočljive so ročno izdelane plošče z jeklenimi obodnimi okvirji. Te plošče nudijo boljšo ravnost in trdnost robov ter lahko podpirajo opremo, nameščeno na strop.Plošče za čiste prostorez jedri iz kamene volne združujejo požarno varnost in površinsko čiščenje, ki je potrebno za nadzorovana okolja.

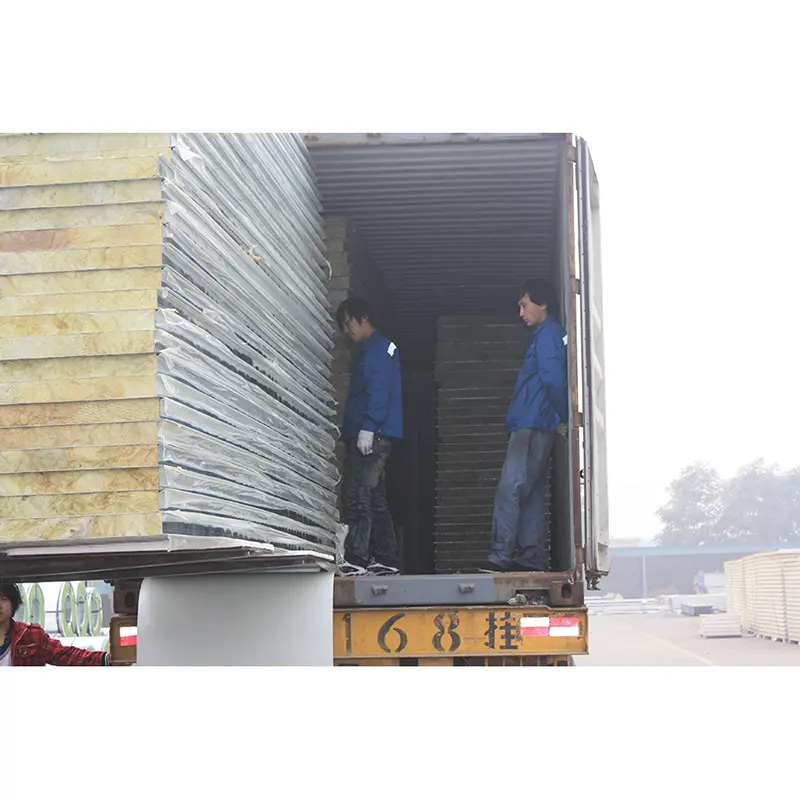

Ravnanje s ploščo:Uporabite dvižno opremo, ki enakomerno porazdeli breme po površini plošče. Izogibajte se vlečenju plošč po grobih površinah. Zaščitna folija naj ostane na mestu do končnega čiščenja po namestitvi.
Tesnjenje spojev:Vse stike plošč je treba zatesniti v skladu s projektno specifikacijo. Pri ploščah na pero in utor se pred pritrditvijo prepričajte, da je moški rob popolnoma zaskočen. Poliuretanske plošče z zatesnjenimi robovi zagotavljajo tesnejše tesnjenje spojev in jih je treba uporabiti tam, kjer je vodotesnost kritična.
Pritrditev:Uporabite navedene pritrdilne elemente in razmik. Pri sistemih skritih pritrdilnih elementov preverite, ali so sponke ali vijaki pravilno nameščeni pred namestitvijo plošče. Prekomerno zategovanje lahko poškoduje oblogo in zmanjša odpornost proti vremenskim vplivom.
Rezanje in obrezovanje:Reze na terenu je treba narediti z ustreznim orodjem, da preprečite poškodbe jedra iz kamene volne. Izpostavljene odrezane robove je treba zaščititi s premazom za popravke in robovi, da preprečite vdor vlage.
Sendvič plošče iz kamene volne so pogosto nameščene skupaj zProfilirane jeklene pločevine za notranjo oblogo strešnih in stenskih sklopov. Sendvič plošča predstavlja toplotno oviro, medtem ko profilirana pločevina nosi strukturne obremenitve in zagotavlja končno notranjo površino.Fltalne oblogeprofili se lahko uporabljajo v isti stavbi za sestavljeno talno konstrukcijo.Dodatni sistemi gradbenih materialov, vključno z nosilci, pritrdilnimi elementi, obrobami in tesnilnimi masami, je treba izbrati tako, da ustrezajo profilu plošče in pogojem projekta. Naša inženirska ekipa lahko zagotovi usklajene načrte za te kombinirane sisteme.
1.Strehe in stene industrijskih obratov zahtevajo požarno odpornost in toplotno izolacijo stopnje A.
2.Ograje skladišč in logističnih objektov, kjer sta prioriteti požarna varnost in energetska učinkovitost.
3.Javne zgradbe, kot so letališki terminali, železniške postaje in športna prizorišča s strogimi zahtevami glede požarne varnosti.
4.Predelne stene in stropi čistih prostorov v farmacevtskih, elektronskih in prehrambenih obratih.
5.Hladilnice in stavbe z nadzorovano temperaturo, kjer je dosledna toplotna učinkovitost kritična.
Debelejše plošče zagotavljajo večjo požarno odpornost in boljšo toplotno izolacijo. Plošča debeline 50 mm nudi približno 60 minut požarne odpornosti, plošča debeline 100 mm pa približno 120 minut. Toplotna izolacija se povečuje sorazmerno z debelino jedra. Zahtevano debelino je treba določiti glede na zahteve požarne varnosti in energetske učinkovitosti projekta.
Poliuretansko tesnjenje robov zapolni spoje plošč s peno, zmanjša toplotne mostove in prepreči vdor vlage na robovih. To izboljša splošno toplotno učinkovitost in zmanjša tveganje za absorpcijo vlage v jedru v okoljih z visoko vlažnostjo. Plošče z zatesnjenimi robovi so priporočljive za hladilnice, čiste prostore in zgradbe v mokrih podnebjih.
ja Ročno izdelane plošče z jeklenimi obodnimi okvirji in jedri iz kamene volne se običajno uporabljajo v predelnih stenah in stropih čistih prostorov. Zagotavljajo požarno odpornost razreda A, dobro toplotno izolacijo in strukturno trdnost, potrebno za podporo opreme. Za območja, kjer je potrebno pogosto pranje in razkuževanje, je mogoče določiti obloge iz nerjavečega jekla.
Standardne plošče na pero in utor uporabljajo prepletene robove, ki zagotavljajo osnovno tesnjenje spojev. Za izboljšano vodotesnost imajo poliuretanske plošče z zatesnjenimi robovi robove, polnjene s peno, ki ustvarjajo tesnejši spoj. Vse spoje med montažo dodatno zatesnite z ustrezno tesnilno maso. Posebna metoda tesnjenja je odvisna od profila plošče in pogojev izpostavljenosti projekta.
Ponujamo poročila o preskusih požarne učinkovitosti, toplotne prevodnosti in ustreznih mehanskih lastnosti. Na voljo so materialni certifikati za jeklene obloge in jedro iz kamene volne. Za projekte, ki zahtevajo dodatno dokumentacijo o skladnosti, kot je akustična zmogljivost ali posebne ocene požarne odpornosti, je to mogoče zagotoviti na zahtevo.
