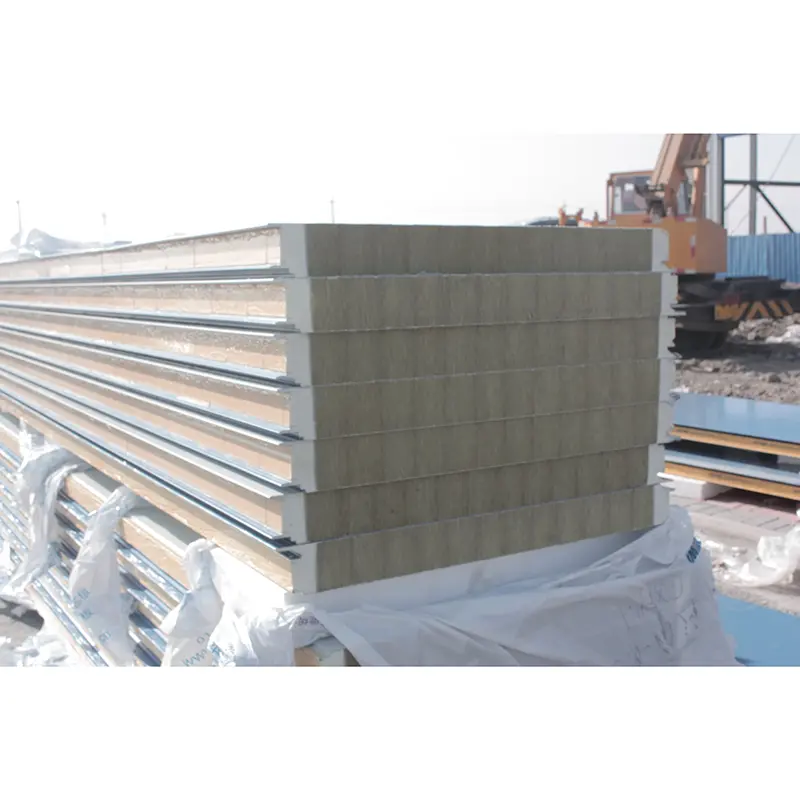

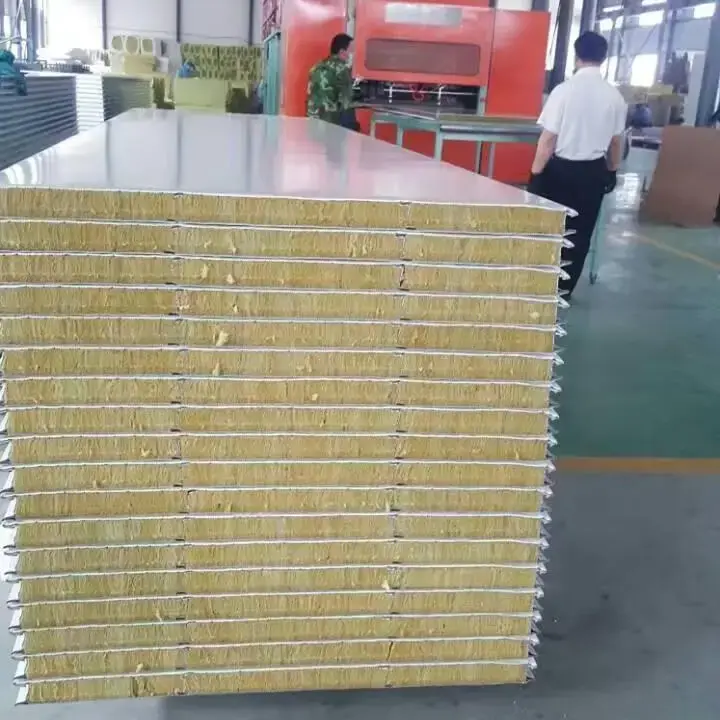

Sendvič plošče iz kamene volne so kompozitne plošče, sestavljene iz kovinskih oblog in jedra iz kamene volne. Jedro je proizvedeno iz naravnih rud, kot sta bazalt in dolomit, ki se talijo pri visokih temperaturah, fibrizirajo s centrifugalnim postopkom s štirimi valji, obdelajo z vezivi in vodoodbojnimi sredstvi ter nato strdijo v trakove. Pred laminacijo se trakovi jedra razrežejo in zasukajo za 90 stopinj, tako da je usmeritev vlaken pravokotna na površino plošče. To izboljša tlačno trdnost in upogibno togost.
Materiali za oblaganje vključujejo barvno prevlečeno jeklo, pocinkano jeklo ali jeklo, prevlečeno z zlitino Al-Zn, debeline od 0,4 mm do 0,8 mm. Razpoložljivi površinski premazi so poliester (PE), s silikonom modificiran poliester (SMP), poliester visoke vzdržljivosti (HDP) ali PVDF fluoroogljik. Gostota jedra kamene volne se giblje od 100 kg/m³ do 150 kg/m³, pri čemer je standardna možnost 120 kg/m³. Jedro je pritrjeno na kovinske obloge z lepilom visoke trdnosti, da tvori integrirano ploščo.
Debelina plošče se lahko prilagodi od 50 mm do 150 mm glede na zahteve projekta. Učinkovita širina je običajno 900 mm ali 1000 mm, pri čemer se za valovite profile uporablja 1000 mm. Dolžina plošče lahko doseže do 15.000 mm, odvisno od pogojev prevoza.
| Indikator uspešnosti | Parameter / specifikacija | Osnova ali Opombe |
|---|---|---|
| Executive Standard | GB/T 23932-2009 | Toplotnoizolacijske sendvič plošče s kovinsko oblogo za gradbeništvo |
| Material za oblaganje | Barvno prevlečeno jeklo / pocinkano jeklo / jeklo prevlečeno z Al-Zn | Debelina 0,4–0,8 mm |
| Material jedra | Kamena volna (bazaltna vlakna) | Vlakna pravokotna na površino plošče; vsebnost žlindrne volne je izključena |
| Gostota jedra | 100–150 kg/m³ | Standardno 120 kg/m³ |
| Toplotna prevodnost | ≤0,043 W/(m·K) | Izmerjeno pri sobni temperaturi |
| Trdnost vezi | >0,06 MPa | Med oblogo in jedrom |
| Peel Bond Area | ≥85 % | Na olupljeno površino |
| Upogibna nosilnost | ≥0,5 kN/m² pri upogibu L₀/250 | Standardna minimalna zahteva |
| Zmogljivost zgorevanja | Razred A (negorljivo) | GB 8624 razred A (A1) |
| Ocena požarne odpornosti | 50 mm ≥ 60 min; 100 mm ≥ 120 min; 150 mm ≥ 180 min | Preverjeno s testi požarne odpornosti |
| Skupna debelina | 50–150 mm | Prilagodljiv |
| Efektivna širina | 900–1000 mm | Pero in utor 900–1000 mm; valovita 1000 mm |
Jedro iz kamene volne je anorganski vlaknasti material, ki ustreza negorljivemu standardu GB 8624 razreda A (A1). Testi požarne odpornosti so potrdili, da sendvič plošča iz kamene volne debeline 50 mm zagotavlja trajanje požarne odpornosti najmanj 60 minut, plošča debeline 100 mm vsaj 120 minut in plošča debeline 150 mm najmanj 180 minut. Jedro lahko prenese temperature nad 1000°C. Ko je izpostavljen ognju, ne gori, se ne topi ali proizvaja staljenih kapljic in ne sprošča strupenih hlapov. Ta zmogljivost izpolnjuje obvezne požarne varnostne zahteve za materiale ovoja stavbe, vključno s tistimi, ki so opredeljene v kodeksu za načrtovanje čistih prostorov. Projekt javnega naročanja Huainan Mining Group je izrecno zahteval požarni razred A za sendvič plošče iz kamene volne, kar je odražalo kritično zahtevo po požarni varnosti v industrijskih aplikacijah.
Toplotna prevodnost jedra iz kamene volne se giblje od 0,040 W/(m·K) do 0,048 W/(m·K), pri čemer vrednost pri sobni temperaturi ne presega 0,043 W/(m·K). 100 mm debela sendvič plošča iz kamene volne ima koeficient toplotnega prehoda največ 0,404 W/(m²·K), kar neposredno izpolnjuje nacionalni standard za 75-odstotno zmanjšanje porabe energije v stavbi. Jedra iz kamene volne so bila uporabljena v stenskih in strešnih sistemih projekta BASF Zhanjiang Verbund Site, kar je učinkovito zmanjšalo prenos toplote med notranjimi in zunanjimi prostori ter zmanjšalo porabo energije v tovarniških in pisarniških prostorih.
Trdnost spoja med kovinskimi oblogami in jedrom iz kamene volne mora biti večja od 0,06 MPa. Pri preskusih luščenja mora biti osnovni material, ki ostane na kovinskih oblogah, enakomerno porazdeljen in pokrivati vsaj 85 % površine zlepljene površine. Ko upogib v sredini razpona doseže L₀/250, upogibna obremenitev ne sme biti manjša od 0,5 kN/m². Za eno ognjeodporno sendvič ploščo iz kamene volne debeline 100 mm je izmerjena upogibna nosilnost dosegla 2,68 kN/m², s čimer je znatno presegla minimalno zahtevo. Gostota jedra 120 kg/m³ in usmerjenost vlaken pravokotno na površino plošče zagotavljata strukturno togost in upogibno zmogljivost med dolgotrajno uporabo.
Porozna struktura vlaken jedra iz kamene volne zagotavlja merljivo absorpcijo zvoka. Plošča debeline 50 mm dosega ponderirano vrednost zvočne izolacije 29 dB, kar učinkovito zmanjša hrup v zaprtih prostorih, ki ga povzroča udar strehe zaradi dežja ali toče. V skladu s testiranjem ISO 354 dosega zmogljivost absorpcije zvoka DELTA LA = 15,7 dB(A).
Rock wool sandwich panels have been validated in multiple real-world projects. BASF Zhanjiang Verbund Site, tretja največja integrirana proizvodna baza skupine BASF na svetu, je v veliki meri uporabljala sisteme sendvič plošč iz kamene volne za stene in strehe. The product demonstrated weather resistance and structural stability under high-humidity, high-salinity coastal conditions and typhoon exposure.
Drugi projekti, vključno z velikim tematskim parkom v Šanghaju, stolpnico v Pekingu in industrijskimi obrati v Guangzhouju in Luoyangu, so uporabili material za izboljšanje toplotne izolacije, zvočne izolacije in požarne varnosti.
Projekti prenove streh v poslovni zgradbi Yixing Yunxi in skladišču Jingtang so vključevali popolno zamenjavo obstoječih streh s sendvič ploščami iz kamene volne in dodajanje kovinskih podpornih sistemov za okrepitev strukture, izboljšanje splošne nosilnosti in odpornosti proti vetru.
Jedro iz kamene volne je negorljivo in dosega požarni razred A. Poliuretanska jedra so običajno ocenjena z B1 ali B2. Za zgradbe z visokimi zahtevami glede požarne varnosti, kot so industrijski obrati, javne zgradbe in čisti prostori, so sendvič plošče iz kamene volne zanesljivejša možnost.
Od dobavitelja zahtevajte poročila o preskusih tretjih oseb in preverite ključne kazalnike, kot so toplotna prevodnost, trdnost spoja, površina luščenja, ocena požarne odpornosti in učinkovitost zgorevanja glede na zahteve GB/T 23932-2009. Pregled na kraju samem mora vključevati ravnost površine, enakomernost jedra na odrezanih robovih in odsotnost prask na sprednji strani.
Plošče s prevlekami iz PVDF ali HDP lahko ob običajni uporabi in pogojih vzdrževanja zdržijo več kot 20 let. Dejanska življenjska doba je odvisna od okoljske korozije, izpostavljenosti UV žarkom, mehanskih poškodb in drugih dejavnikov. Redni pregledi in vzdrževanje lahko podaljšajo življenjsko dobo.
ja Debelino plošče, dolžino, barvo obloge in vrsto prevleke je mogoče prilagoditi. Priporočljivo je, da proizvodne tolerance, minimalne količine naročila in dobavne roke potrdite s proizvajalcem v fazi projektiranja.
Vhodne surovine se pregledajo za vsako serijo, vključno z debelino obloge, oprijemom prevleke, gostoto jedra in orientacijo vlaken. Pregledi med postopkom zajemajo dimenzije, lepljenje in kakovost površine. Končni izdelki se pred odpremo preverijo glede pakiranja in zlaganja. Vsi izdelki so lahko dobavljeni s poročili o tovarniških pregledih v skladu z GB/T 23932-2009. Na zahtevo projekta so na voljo tudi poročila o preskusih drugih proizvajalcev.
