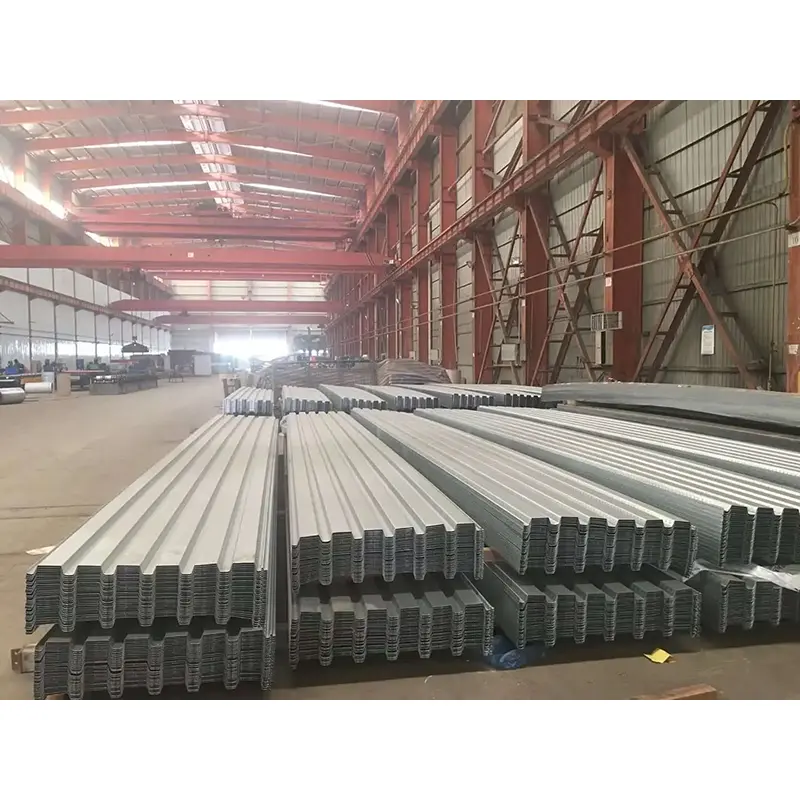

Floor Decking je hladno oblikovana jeklena plošča, ki se uporablja kot stalni opaž med gradnjo in kot natezna ojačitev v kompozitni plošči med uporabo.Gradbeni materiali SENBOdobavlja odprte, zaprte, ponovne vhode in armaturne talne palube za projekte jeklenih konstrukcij, skupaj s povezanimi sistemiProfilirane jeklene pločevineinDodatni sistemi gradbenih materialovza kompletne talne sklope.
Na voljo so štirje glavni tipi izdelkov, od katerih ima vsak različno strukturno obnašanje:

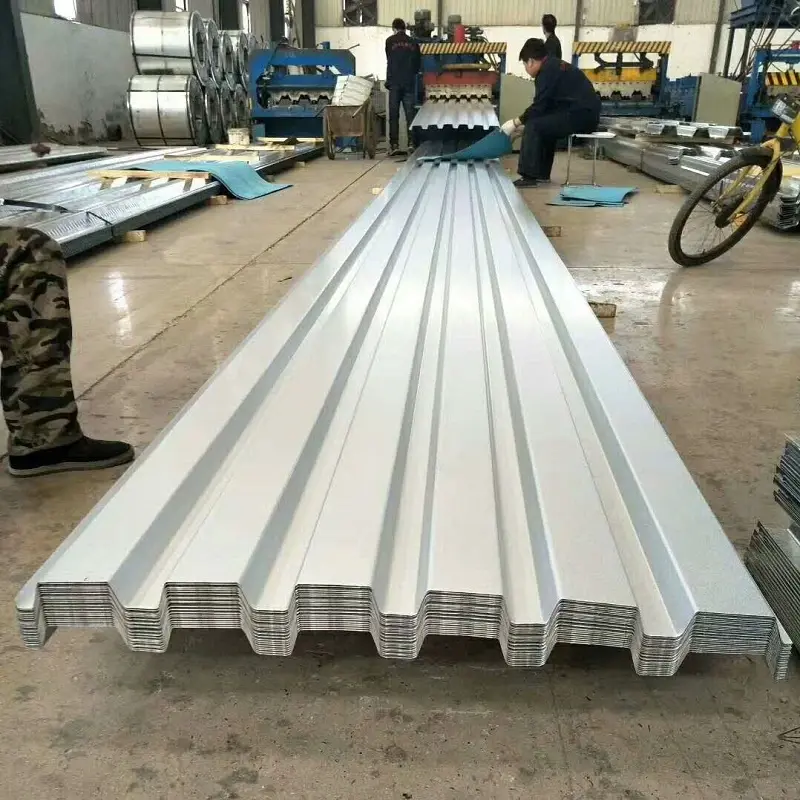

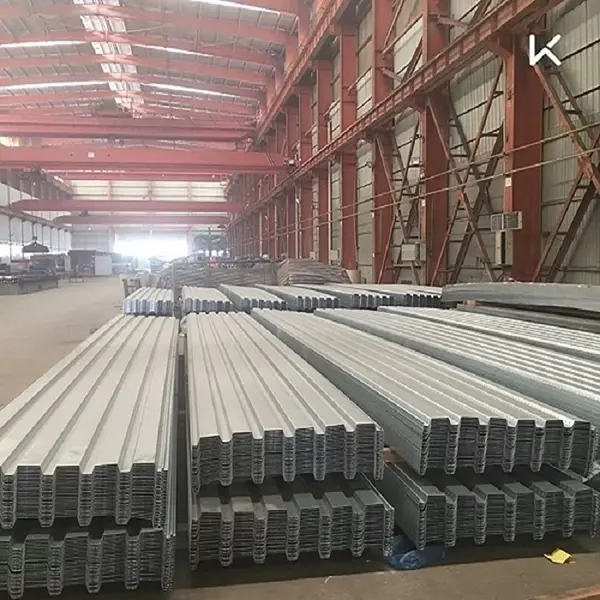

Odprta talna paluba:Ima valoviti profil v obliki črke C ali podoben z vidnimi rebri. Reprezentativni modeli vključujejo YXB76-305-915, YXB51-305-915 in YXB75-200-600. Odprta plošča ponuja hitro namestitev in nižje stroške, vendar deluje predvsem kot trajni opaž in ne kot popolnoma sestavljen element. Običajno je določeno za lahke industrijske zgradbe in skladišča z zmernimi zahtevami po obremenitvi.
Ponovno vstopna talna ploščad:Uporablja zožen profil odprtine za izboljšanje protipožarne in korozijske učinkovitosti. Skupni model je YXB51-200-600. V primerjavi z odprtim krovom zagotavljajo ponovni profili večjo togost plošče in manjšo porabo betona, kar predstavlja delno izboljšanje obnašanja kompozita.

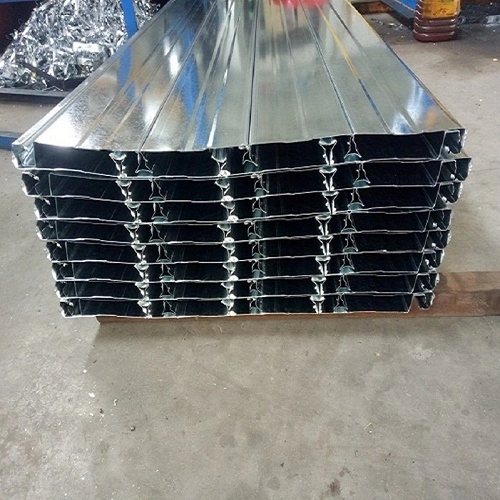

Zaprta talna ploščad:Vključuje strižna rebra na površini plošče, kar omogoča popolno kompozitno delovanje med jeklom in betonom. Spodnja stran je ravna in vizualno čista. Glavni modeli vključujejo YXB65-185-555, YXB66-240-720 in YXB65-170-510. Zaprta paluba podpira razpone brez podpor 3,0–4,5 m, nudi boljšo požarno odpornost in se običajno uporablja v visokih jeklenih zgradbah.

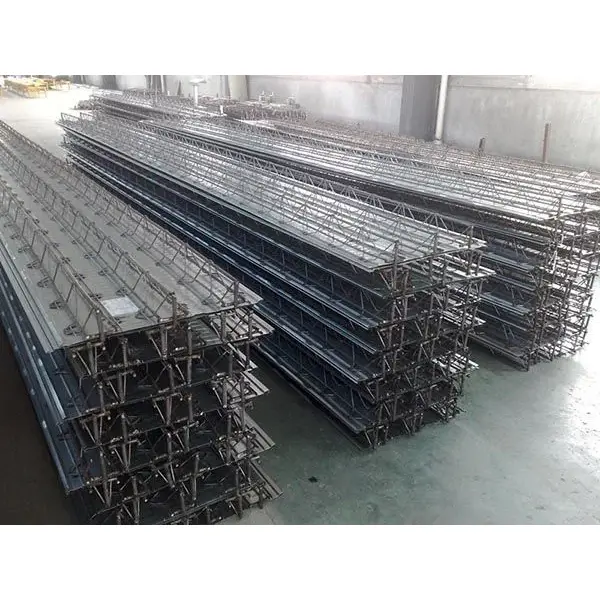

Talna plošča iz armature:Združuje jeklene palice HRB400, oblikovane v okvir s pocinkano osnovno ploščo, povezano z uporovnim varjenjem. Višine nosilcev so od 70 mm do 150 mm, osnovna plošča je debeline 0,5 mm z obojestransko pocinkano prevleko najmanj 120 g/m². Vezanje armaturnih palic na kraju samem se zmanjša za 60 %–70 %, razponi brez podpor lahko dosežejo 5 m, 100 mm plošča pa doseže približno 1,68 ure požarne odpornosti.
| Parameter | Razpon / Možnosti | Opombe |
|---|---|---|
| Material | Q235, Q345, DX51D+Z pocinkano jeklo | Na voljo je meja tečenja 235–550 MPa |
| Debelina pločevine | 0,6–1,5 mm | Najpogosteje 0,8–1,2 mm |
| Višina reber | 20–130 mm | Odvisno od vrste profila |
| Efektivna širina | 404–1025 mm | Odvisno od vrste profila |
| Cinkova prevleka | 60–275 g/m² (obojestransko) | ≥120 g/m² standard; višja za obalna okolja |
| Veljavni standard | GB/T 12755-2008 | Profilirane jeklene pločevine za gradbeništvo |
Pogosti modeli glede na vrsto:
Odprta vrsta:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Zaprti tip:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Vrsta armaturne palice:TD1-70 do TD5-150, višina nosilca 70–150 mm
Izbira vrste talne plošče je odvisna od več dejavnikov, specifičnih za projekt:
Razpon in obremenitev:Lahki projekti s kratkim razponom lahko uporabljajo odprto palubo. Veliki razponi in težke obremenitve imajo koristi od zaprtega krova ali armaturne rešetke. Zaprta paluba je primerna za neoporečne razpone 3,0–4,5 m, medtem ko paluba z armaturnimi palicami to podaljša na 5 m pod določenimi pogoji.
Požarne zahteve:Zaprta paluba in armaturna paluba nudita boljšo požarno učinkovitost kot odprta paluba. Nekatere konfiguracije zaprtega krova so opravile preizkus požarne odpornosti in se lahko uporabljajo brez napršene protipožarne zaščite, če zasnova kompozitne plošče ustreza veljavnemu kodeksu. Požarna stopnja je odvisna od debeline plošče in betonskega pokrova, ne pa samo od krova.
Zaporedje gradnje:Odprta ploščad je lahka in hitra za namestitev, zaradi česar je primerna za velike talne površine. Armaturna palica skrajša ojačitvena dela na kraju samem, vendar zahteva čas tovarniške montaže.
Korozijsko okolje:Za uporabo v zaprtih prostorih je običajno uporabljen cinkov premaz z najmanj 120 g/m². Obalna ali kemično agresivna okolja lahko zahtevajo večje uteži cinka ali alternativno zaščito. Cinkova plast ščiti jeklo predvsem med gradnjo; po vgradnji betona zagotavlja betonska prevleka dolgoročno zaščito pred korozijo.
Pregled plošče:Pred namestitvijo se prepričajte, da je odstopanje plošče manjše od 3 mm in da ni večjih deformacij ali poškodb premaza. Na vhodnih materialih je treba preveriti debelino cinkove prevleke in kakovost zvara.
Postavitev in pritrditev:Označite središčne črte na jeklenih nosilcih pred polaganjem plošč, pri čemer je odstopanje nadzorovano znotraj 3 mm. Vzdolžno prekrivanje med sosednjimi ploščami mora biti vsaj 50 mm, zavarovano z varjenjem. Razmik med varjenjem čepov običajno ni večji od 300 mm, pri čemer je preboj zvara preverjen v skladu z zahtevami konstrukcije.
Vlivanje betona:Padec vzdržujte pri 120±20 mm. Izogibajte se neposrednemu stiku med vibratorjem in površino plošče, da preprečite poškodbe premaza in deformacijo plošče. Pred vlivanjem preverite, ali so začasni nosilci pravilno nameščeni, zlasti pri namestitvah brez podpor, kjer se morata razpon in debelina pločevine ujemati z zasnovo.
Risbe postavitve:Pred namestitvijo pripravite podrobne risbe postavitve, ki prikazujejo smer plošč, lokacije prekrivanja, odprtine in položaje čepov. Nepravilna območja je treba načrtovati vnaprej, da se izognete nenadzorovanemu rezanju, ki bi lahko vplivalo na strukturno delovanje.
1.Talni sistemi za jeklene konstrukcije visokih in supervisokih, kjer sta običajno določena zaprta paluba in armaturna palica.
2.Industrijski obrati in logistična skladišča, kjer odprta paluba ponuja stroškovno učinkovito rešitev za lahke mezzanine in ploščadi.
3.Javne zgradbe, kot so letališki terminali, stadioni in razstavni centri z zahtevami po dolgem razponu tal.
4.Energetski objekti in energetski projekti, ki zahtevajo povečano požarno odpornost in nosilnost.
V nekaterih ovojih stavb z jeklenim okvirjem so sistemi talne plošče usklajeni zSendvič plošče iz kamene volneza izolacijo sten in strehe, ki tvorijo integrirano konstrukcijsko in toplotno ograjo. Naša ekipa inženirjev lahko pomaga pri podrobnostih vmesnika med temi izdelki.
Odprta paluba deluje predvsem kot stalni opaž in ne prispeva bistveno k kompozitnemu delovanju. Zaprta plošča uporablja strižna rebra za povezavo z betonom, kar omogoča, da jeklo in beton delujeta skupaj pod obremenitvijo. Armaturna palica uporablja varjeno jekleno ogrodje, ki deluje podobno kot običajna ojačitev plošče, pri čemer osnovna plošča služi le kot opaž.
Razpon brez podpor je odvisen od profila krova, debeline pločevine, debeline betonske plošče in konstrukcijske obremenitve. Zaprta paluba običajno podpira 3,0–4,5 m brez začasne podpore, armaturna paluba pa lahko doseže 5 m. Proizvajalčeve razponske tabele je treba uporabiti skupaj s preverjanji upogiba, specifičnimi za projekt.
Za standardno uporabo v zaprtih prostorih je tipična dvostranska cinkana prevleka z najmanj 120 g/m². Obalna ali jedka okolja lahko zahtevajo večje teže premaza. Cinkova prevleka ščiti jeklo v fazi gradnje; dolgoročno zaščito pred korozijo zagotavlja betonski pokrov po vgradnji.
Ne vedno. Zaprti krov in armaturni okvir je mogoče namestiti brez podpor, če sta razpon in debelina pločevine v mejah proizvajalca. Odprta paluba pogosto zahteva podpore ali zmanjšane razpone. Preden izberete možnost brez podpor, je treba opraviti izračune upogiba in preveriti konstrukcijsko obremenitev.
ja Debelino pločevine, efektivno širino in dolžino je mogoče prilagoditi zahtevam projekta. Profile in odprtine po meri je treba potrditi med fazo risanja tlorisov, da se izognete sekundarnemu rezanju na mestu, ki bi lahko ogrozilo strukturno zmogljivost.
