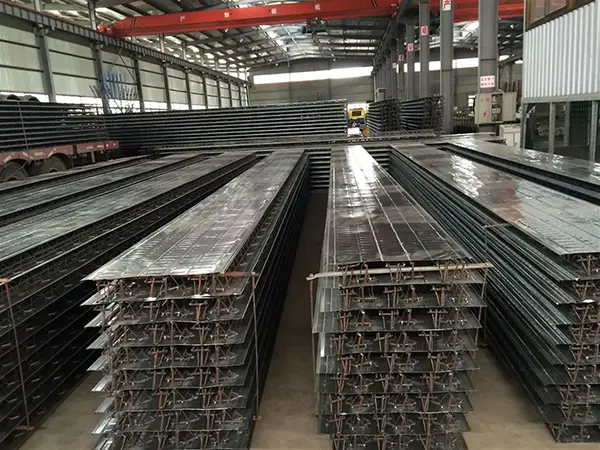

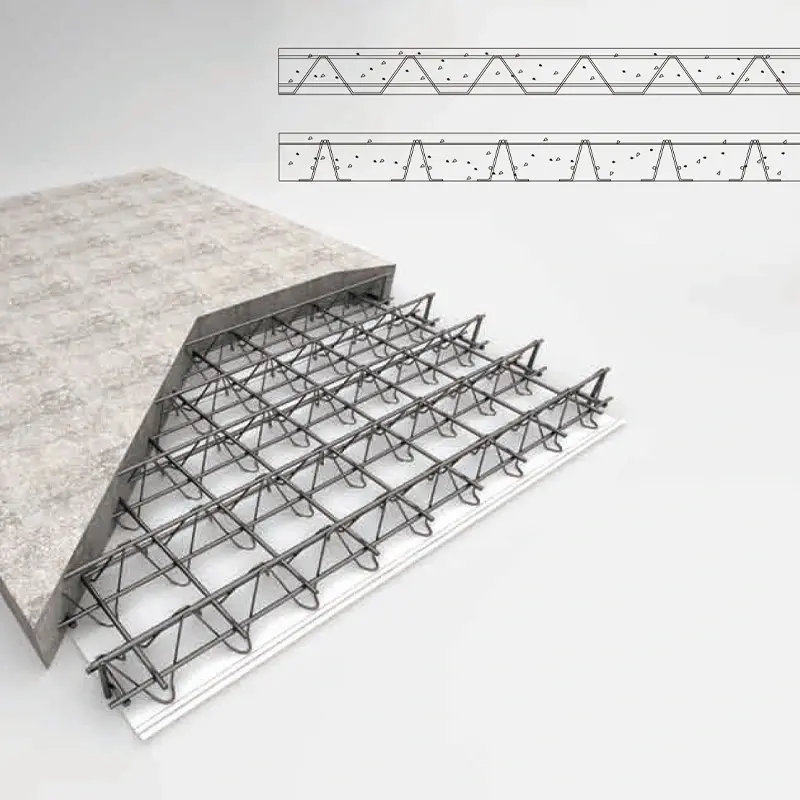

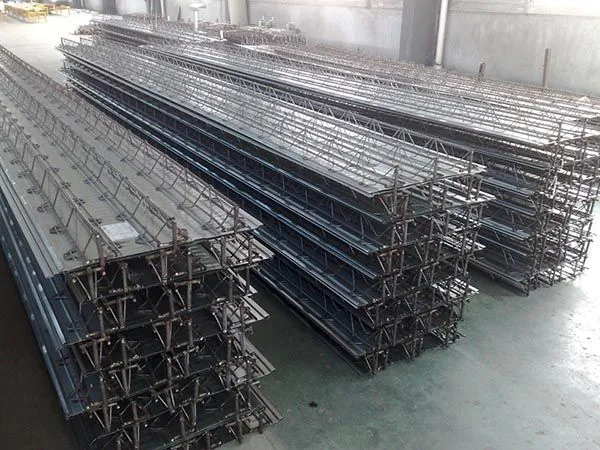

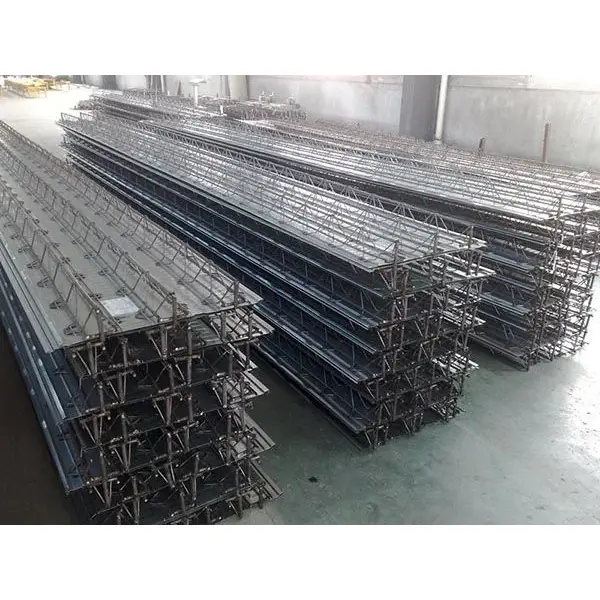

Talne obloge iz armaturnih palic so sestavljene nosilne plošče, oblikovane s kombinacijo jeklenih armaturnih palic in spodnje plošče na avtomatizirani proizvodni liniji. Sam nosilec je sestavljen iz zgornjih tetivnih palic, spodnjih tetivnih palic in spletnih palic, ki so združene z uporovnim točkovnim varjenjem, kar ustvarja stabilno trikotno strukturo. Ta nosilec se nato privari na spodnjo ploščo, običajno 0,5 mm debelo pocinkano jekleno pločevino ali vlaknocementno ploščo.
Gradbeni materiali SENBOdobavlja ta izdelek kot del svoje ponudbe talnih oblog iz jeklenih konstrukcij. Kritina služi kot stalni opaž med gradnjo in kasneje prispeva h strukturni učinkovitosti betonske plošče.
Zgornja in spodnja tetivna palica sta običajno izdelani iz jekla HRB400 ali CRB550, medtem ko je za prečno palico običajno uporabljeno jeklo HPB300, HRB400 ali CPB550. Navpične in vodoravne podporne palice so običajno HPB300 ali HRB400.
Če je kot spodnji opaž uporabljena pocinkana pločevina, je njena debelina 0,5 mm, meja tečenja najmanj 250 N/mm², teža dvostranskega pocinkanega premaza pa najmanj 120 g/m². Spodnji list je na voljo v dveh širinah: tip A (600 mm) in tip B (576 mm).
Višine jeklenih nosilcev segajo od 50 mm do 340 mm, kar ustreza debelini plošč od 80 mm do 370 mm. Premera zgornje in spodnje tetive sta 6–12 mm, premera palice pa 4–8 mm. Obstaja več serij izdelkov, kot sta TD1–TD7 in HB1–HB8, pri čemer je TD3-90 pogosto uporabljen model.
Izdelki so razvrščeni glede na vrsto spodnjega opaža. Tradicionalni tip uporablja pocinkano jekleno pločevino, medtem ko trajni (neodstranljivi) tip uporablja beton iz drobnega agregata ali vlaknocementno ploščo. V skladu z atlasoma nacionalnih standardov 23CG56-1 in 23CG56-2 izdelki za trajne spodnje opaže odpravljajo potrebo po odstranitvi opažev na kraju samem, zagotavljajo gladko spodnjo površino in so primerni za vlažna ali čista okolja ter zgradbe brez spuščenih stropov.
Projekt visoke stolpnice, ki je trenutno v izgradnji, ima skupno površino 218.000 m². Stolp A se dviga 39 nadstropij (176,1 m), stolp B pa doseže 51 nadstropij (212,4 m). Projekt je uporabil 140.800 m² sistemov palubnih nosilcev in 16.100 m² robnih opažev. Debeline plošč so bile od 110 mm do 150 mm, nosilci pa so bili izdelani z visokofrekvenčnim uporovnim točkovnim varjenjem.
V primerjavi s tradicionalnimi vlitimi ploščami je ta metoda odpravila namestitev opažev, odstranjevanje opažev in ročno vezanje armatur. Kakovost gradnje je ves čas ostala stabilna in zanesljiva.
Razstavni center znanstvenega in tehnološkega parka Zhongguancun AI je pilotni projekt "brezogljične zgradbe" v Pekingu. Štirinadstropna jeklena okvirna konstrukcija je bila zasnovana za potresno intenzivnost 8. Ima največji razpon 3,5 m in največjo konzolno dolžino 8,25 m.
Uporabljena je bila talna obloga tipa TD3-90 z višino nosilca 90 mm in skupno debelino plošče 120 mm. Največji nepodprti razpon med gradnjo je bil 3,0 m. V coni konzole 8,25 m so bili na sredini razpona nameščeni začasni dvojni navpični stebri, da bi povzročili pregib navzgor za 1,5‰, kar zagotavlja strukturno varnost.
Ojačitev je v celoti obložena z betonom, kar zagotavlja požarno odpornost, podobno kot pri tradicionalnih vlitih ploščah. Testi kažejo, da plošča debeline 100 mm (kar ustreza 70 mm visokemu jeklenemu nosilcu) doseže požarno odpornost 1,68 ure. Pocinkana jeklena pločevina ne zahteva dodatne požarne zaščite.
V primerjavi s kompozitnimi ploščami, ki uporabljajo profilirano jekleno kritino, nudi jeklena talna kritina boljšo odpornost proti koroziji. Ker pocinkana jeklena pločevina ne prispeva k strukturni nosilnosti v fazi uporabe, rja ne more ogroziti strukturne celovitosti.
Tovarniška proizvodnja zagotavlja enakomeren razmik armatur in enakomerno debelino betonskega pokrova. Vezanje armaturnih palic na kraju samem se zmanjša za 60–70 %. Za projekt kleti Xiqing Houtai Plot G v Tianjinu je uporaba te tehnologije skrajšala obdobje gradnje za približno 10 dni in povzročila skupni prihranek pri stroških v višini 1,972 milijona RMB. Celoten strošek na kvadratni meter je bil več kot 20 % nižji od tradicionalnih kompozitnih plošč.
Naslednji parametri temeljijo na industrijskem standardu JG/T 368-2012 in atlasih nacionalnih standardov. Prilagajanje je na voljo.
| Indikator uspešnosti | Parameter/Specifikacija | Standard / Opombe |
|---|---|---|
| Executive Standard | JG/T 368-2012 "Talne obloge iz jeklenih rešetk" | Trenutni industrijski standard |
| Osnova oblikovanja | 22G522-1, 23CG56-1/2 | Državni standardni atlas |
| Material armaturne palice | Zgornji/spodnji akordi: HRB400/CRB550; Spletni člani: HPB300/HRB400 | |
| Višina nosilca | 50–340 mm | Ustreza debelini plošče 80–370 mm |
| Premer zgornje/spodnje tetive | 6–12 mm | |
| Premer spletnega člana | 4–8 mm | |
| Debelina spodnje plošče | Pocinkana jeklena pločevina: 0,5 mm; Beton z drobnimi agregati: 18–25 mm; Vlaknocementna plošča: 12–20 mm | |
| Pocinkana prevleka | ≥120 g/m² | Dvostranski |
| Širina plošče | Tip A: 600 mm; Tip B: 576 mm; Tip C (trajni opaž): 1200 mm | |
| Dolžina plošče | 1,0–12,0 m (največ do 7,2 m) | |
| Strižna zmogljivost zvara | Vozlišča: po tabeli 7; Podpora spodnji vrv: ≥6 kN; Podpora na zgornjo tetivo: ≥13 kN |
1. Tovarniška predizdelava zagotavlja doslednost.Nosilec je oblikovan z avtomatiziranim uporovnim točkovnim varjenjem, ki ohranja enakomerne razmike ojačitev in natančne dimenzije. To zmanjša vezanje armaturnih palic na mestu za 60 %–70 % in vodi do doslednejše kakovosti gradnje.
2. Dvosmerna togost, primerljiva z ulitimi ploščami.Sistem je lahko zasnovan kot dvosmerna plošča, ki nudi podobno togost kot vlita armiranobetonska plošča z dvosmerno ojačitvijo. Potresne lastnosti so na splošno boljše od profiliranih jeklenih kompozitnih plošč.
3. Odpornost proti ognju in koroziji brez dodatnih premazov.Ker je armatura v celoti obdana z betonom, doseže 100 mm plošča požarno odpornost 1,68 ure brez požarne zaščite. Pocinkana pločevina služi le kot opaž, zato korozija ne vpliva na varnost konstrukcije.
4. Gladka podloga in zmanjšana debelina plošče.Spodnja stran je ravna. V primerjavi s standardnimi profiliranimi jeklenimi talnimi oblogami se lahko skupna debelina plošče zmanjša za 30–50 mm, medtem ko se ohrani enaka svetla višina stropa, kar pomaga zmanjšati višino od tal do tal.
5. Stroški in časovne koristi.Opaž je odpravljen, podpora je zmanjšana in večnadstropna sočasna gradnja postane možna. Spodnja plošča doseže 96-odstotno izkoriščenost površine s samo 0,5 mm debeline jekla, kar zmanjša porabo materiala.
Za dvosmerno zasnovo plošče:Armaturni nosilni pod je lahko zasnovan kot dvosmerna plošča z dodajanjem dodatne ojačitve v prečni smeri. Potrdite pri gradbenem inženirju, da se postavitev plošč in pogoji podpore ujemajo s projektnimi predpostavkami.
Za aplikacije trajnega spodnjega opaža:Izberite drobnozrnati beton ali vlaknocementno ploščo, kadar potrebujete gladko spodnjo stran brez spuščenega stropa. Preverite, ali je okolje primerno za izbrani material spodnjega opaža.
Za dolge konzole:Morda bodo potrebne začasne podpore, kot je prikazano v projektu Zhongguancun, kjer so bili uporabljeni dvojni stebri, da bi spodbudili pregib navzgor. Izračunajte zahteve glede upogiba in nagiba na podlagi dejanske dolžine konzole in konstrukcijskih obremenitev.
Med namestitvijo:Zagotovite kakovost varjenja na vseh vozliščih in nosilcih. Upoštevajte predpisani razmik zvarov in pritisk elektrode. Pri pocinkanih ploščah se izogibajte prekomerni vročini, ki bi lahko poškodovala premaz. Zaščitite plošče pred vlago, če so na mestu skladiščenja dlje časa.
1.Talni in strešni sistemi za visoke in visoke jeklene konstrukcije.
2.Dolge razpone in velike konzolne talne konstrukcije.
3.Delovne ploščadi in tla v industrijskih obratih in logističnih skladiščih.
4.Zgradbe, ki zahtevajo odpornost na vlago, odpornost proti koroziji, ali čisti prostori, kjer je priporočljiv trajni spodnji opaž.
Kompozitne plošče iz profilirane jeklene pločevine se opirajo na jekleno ploščo kot opaž in natezno ojačitev. Kritina iz armaturne palice uporablja ločen jekleni nosilec za strukturno ojačitev, tako da spodnja plošča služi samo kot opaž. To pomeni, da je spodnja plošča lahko tanjša (0,5 mm) in korozija ne vpliva na strukturno zmogljivost. Tudi spodnja stran plošče je bolj ravna.
Trajni spodnji opaž (beton iz drobnega agregata ali vlaknocementna plošča) odpravlja potrebo po odstranjevanju opažev po utrjevanju betona. Zagotavlja gladko, čisto spodnjo stran, ki jo lahko pustite izpostavljeno brez spuščenega stropa. To je še posebej uporabno v vlažnih, čistih ali arhitekturnih aplikacijah.
ja Z dodajanjem prečne ojačitve in ustreznim oblikovanjem nosilcev panelov lahko sistem doseže dvosmerno obnašanje plošče, podobno kot pri vlitih ploščah. Zasnova mora upoštevati dimenzije plošče in usmeritev nosilca.
Zahteve za podporo so odvisne od višine nosilca, debeline plošče in razpona. Za tipične razpone do približno 3 m morda ne bo potrebna začasna podpora. Za daljše razpone ali konzole se uporabljajo začasni stebrički ali podporniki. Proizvajalčeve razponske tabele in izračuni gradbenega inženirja morajo določiti natančno razporeditev.
Glavni industrijski standard je JG/T 368-2012 "Steel Truss Floor Decking." Reference za načrtovanje vključujejo nacionalna standardna atlasa 22G522-1 in 23CG56-1/2. Preskušanje materialov in zvarov sledi zahtevam v teh dokumentih.
Tianjin SENBO Building Materials Technology Co., Ltd. je proizvajalec talnih oblog iz armaturne rešetke, talnih oblog z odprtim profilom, nosilnih talnih oblog in drugih izdelkov iz kovinskih ovojov. Naša proizvodna baza se nahaja v Jinghai Economic Development Zone, Tianjin, Kitajska, opremljena z avtomatiziranimi proizvodnimi linijami in štiristopenjskim postopkom nadzora kakovosti. Za več informacij o naši tovarni, certifikatih, zmožnostih testiranja in projektnih referencah obiščite našoO nasstran ozkontaktirajte našo inženirsko ekipo.
