Nosilna talna obloga

Nosilna talna obloga, znana tudi kot jeklena talna obloga ali profilirana jeklena plošča, je hladno valjani gradbeni element, izdelan iz pocinkane jeklene pločevine. Njegov valoviti prerez ima obliko V, U ali trapeza, odvisno od profila.Gradbeni materiali SENBOdobavlja te plošče kot del svoje palete izdelkov za jeklene konstrukcije, ki ponuja možnosti odprtega in zaprtega profila za kompozitne talne sisteme.

Med gradnjo plošče delujejo kot trajni opaž. Ko se beton strdi, služijo kot natezna ojačitev na dnu plošče. Ta dvojna funkcija je tisto, zaradi česar je sistem strukturno učinkovit in ekonomičen.

Vrste profilov in možnosti materiala

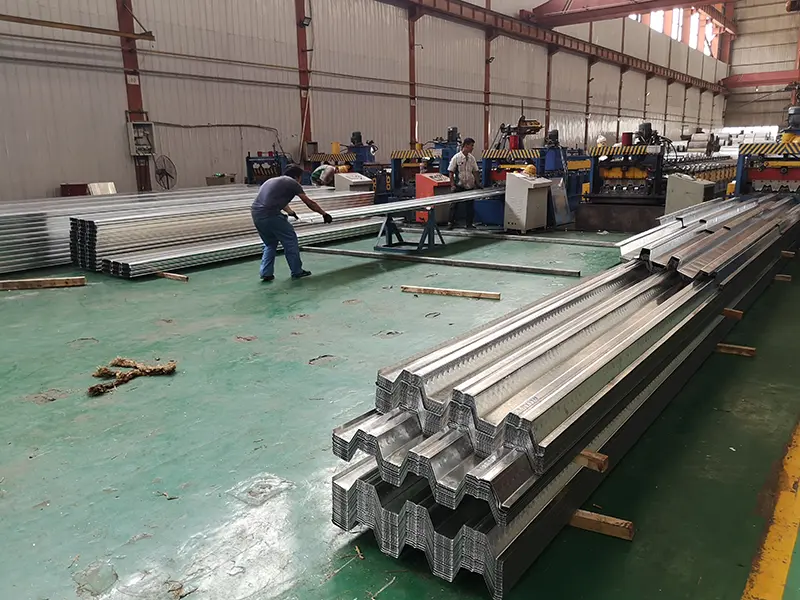

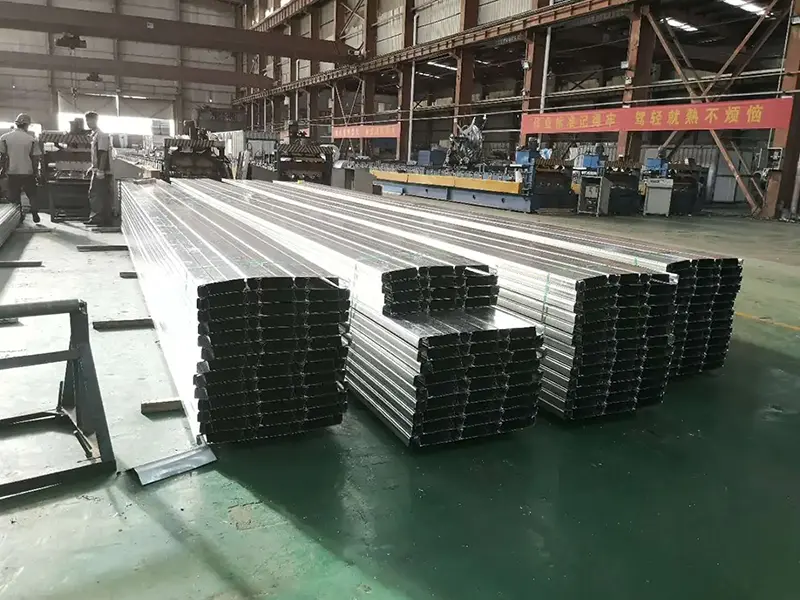

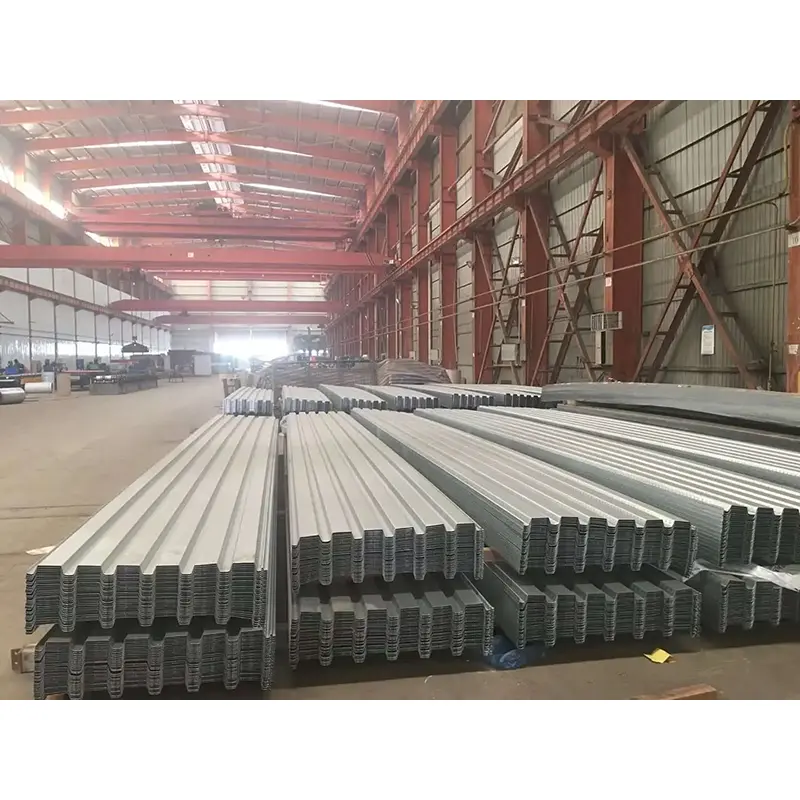

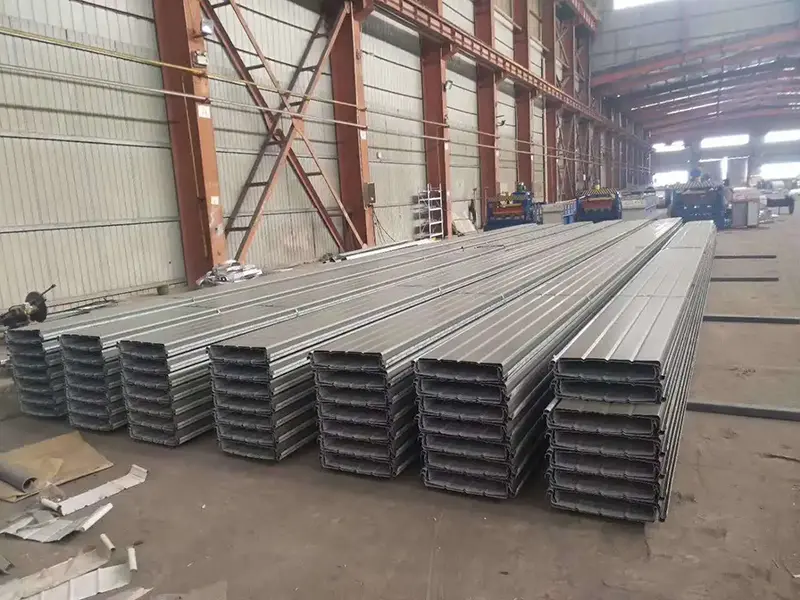

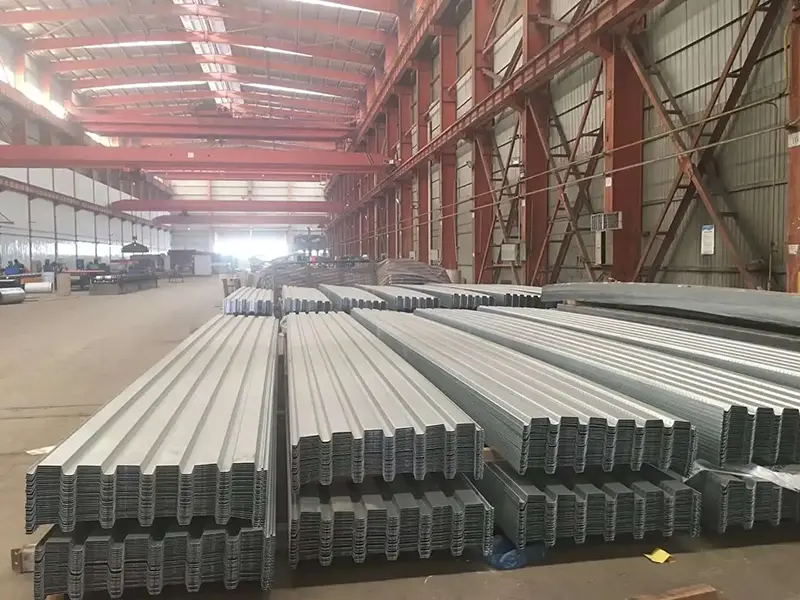

Talne obloge z odprtim profilom, kot sta YX76-305-915 in YX75-300-880, imajo rebra z odprtimi vrhovi. Ta zasnova olajša namestitev armaturnih palic in napeljavo komunalnih vodov na mestu. Modeli z zaprtim profilom, vključno z YX60-263-790 in YXB65-185-555, imajo nasprotni pristop: rebra so popolnoma zaprta, kar daje ravno spodnjo stran in boljšo požarno odpornost.

Kar zadeva osnovne materiale, se uporabljajo vroče pocinkane jeklene tuljave v razredih, kot so DX51D+Z, Q235 in Q345. Težo cinkove prevleke je mogoče prilagoditi od 40 do 600 g/m², da ustreza posebnim protikorozijskim zahtevam. 21-stopenjski postopek valjanja oblikuje plošče z dolžino, prilagojeno posameznemu projektu. Montažne ekipe lahko običajno pokrijejo 2.000–3.000 m² na dan.

Za oblikovanje integriranega strukturnega sistema so plošče privarjene na jeklene nosilce skozi krov s pomočjo strižnih čepov, medtem ko so sosednje plošče povezane s posebnimi vpenjalnimi orodji.

Zmogljivost, preverjena na terenu

1. Mehanske lastnosti: Izmerjena nosilnost

Za primer vzemite krov odprtega profila YX75-300-880. Z višino reber 75 mm, razmikom reber 300 mm in efektivno širino 880 mm različica debeline 1,0 mm zagotavlja vztrajnostni moment 135 cm⁴/m. Konstrukcijska nosilnost znaša 3,2 kN/m², mejna nosilnost sovprežne plošče pa doseže 8,5 kN/m². Ko se debelina poveča na 1,2 mm, vztrajnostni moment naraste na 190 cm⁴/m, kar poveča končno zmogljivost na 12,0 kN/m².

Model YX51-342-1025 pripoveduje podobno zgodbo. Njegova stopnja izkoristka materiala znaša 82 %, plošča debeline 1,0 mm pa zagotavlja vztrajnostni moment 63,50 cm⁴/m z modulom preseka 20,13 cm³/m.

2. Trdnost materiala in odpornost na utrujenost

Meja tečenja se lahko prilagaja v širokem razponu, od 235 MPa do 550 MPa, s končno natezno trdnostjo med 340 in 700 MPa. Pod dinamično obremenitvijo doseže življenjska doba ob utrujenosti 2 milijona ciklov, kot je določeno v EU EN1993-1-3. Pri testiranju s slanim pršenjem pocinkane plošče zdržijo do 2000 ur brez pojava rdeče rje, kar pomeni življenjsko dobo, ki presega 25 let v obalnih okoljih.

3. Optimizacija višine in preseka reber

Odsek z višino rebra 51 mm je bil podvržen simulaciji dinamike tekočine za optimizacijo njegove oblike. Z betonsko ploščo debeline 120 mm dosega navpično nosilnost 3,5 kN/m² in nudi 42 % večjo upogibno togost kot primerljiva zasnova rebra 35 mm. Analiza končnih elementov nadalje potrjuje koeficient enakomernosti prenosa obremenitve 0,92 za odsek z naklonom reber 233 mm, kar pomaga preprečiti 25-odstotno koncentracijo napetosti, ki jo pogosto opazimo pri običajnih talnih oblogah.

4. Potresna in požarna odpornost: preverjeno s testiranjem

Prav tako ni spregledana potresna učinkovitost. Izbrani modeli ustrezajo konstrukcijskim zahtevam za cone Intensity 8. Opravljeno je bilo tudi testiranje protipožarne zaščite: izdelki zaprtega profila izpolnjujejo zahteve glede požarne odpornosti, ne da bi potrebovali protipožarno zaščito z brizganjem.

Pregled tehničnih podatkov

Spodnja tabela povzema standardne proizvodne parametre. Prilagajanje je na voljo za posebne zahteve projekta.

Glavne specifikacije modela

Ključne karakteristike delovanja

1. Dvojna funkcionalnost.En izdelek služi dvema namenoma: stalni opaž med gradnjo in natezna ojačitev, ko je plošča v uporabi. To seveda zmanjša skupno porabo jekla.

2. Učinkovitost gradnje.Hkrati je mogoče namestiti več nadstropij, pri čemer se beton vliva postopoma. Dnevna pokritost namestitve 2.000–3.000 m² omogoča hitro premikanje projektov.

3. Preverljive mehanske lastnosti.Meja tečenja je nastavljiva od 235 do 550 MPa, nosilnost kompozitne plošče pa je potrjena s testiranjem. Za izbiro je na voljo celoten nabor specifikacij modela.

4. Odpornost proti koroziji.S stopnjami galvanizacije, ki jih je mogoče prilagoditi od 40 do 600 g/m², in odpornostjo na slano prho do 2000 ur zagotavljajo plošče življenjsko dobo več kot 25 let tudi v obalnih regijah.

5. Prilagodljivost profila.Profili z odprtimi rebri poenostavijo namestitev armature in usmerjanje, medtem ko profili z zaprtimi rebri nudijo ravno spodnjo stran in izboljšano požarno odpornost. Prava izbira je odvisna od prioritet projekta.

Premisleki glede načrtovanja in namestitve

Za talne obloge odprtega profila:Ta vrsta dobro deluje, ko je potrebna postavitev ojačitve na kraju samem ali usmerjanje napeljave znotraj reber. Ne pozabite, da bodo morda potrebni dodatni protipožarni ukrepi, odvisno od požarne stopnje projekta.

Za talne obloge zaprtega profila:Če je za pritrditev na strop zaželena ravna spodnja stran ali če je cilj preprečiti protipožarno zaščito z razprševanjem, so modeli z zaprtim profilom boljši.

For coastal or corrosive environments:Določiti je treba težjo cinkovo ​​prevleko do 600 g/m². Na zahtevo so na voljo poročila o preskusih slanega razpršila za preverjanje delovanja.

Med namestitvijo:Strižne čepe je treba privariti skozi ploščo v jekleni nosilec v skladu z določenim vzorcem in robno razdaljo. Sosednje plošče je treba tesno povezati z vpenjalnimi orodji, med vlivanjem betona pa je treba preveriti začasne podpore, da se nadzoruje upogib.

Tipične aplikacije

1.Visoke in visoke jeklene konstrukcije potrebujejo zanesljive talne in strešne sisteme, nosilna kritina pa ustreza tej vlogi.

2.Javne zgradbe z velikim razponom, vključno s stadioni in letališkimi terminali, imajo koristi od strukturne učinkovitosti sistema.

3.Logistična skladišča in industrijski obrati pogosto uporabljajo te plošče za delovne ploščadi in tla.

4.Vsak projekt jeklene konstrukcije s tesnimi urniki in postopnimi poteki dela lahko izkoristi hitro namestitev, ki jo ponuja ta sistem.

Pogosto zastavljena vprašanja

1. Kakšna je razlika med nosilnimi talnimi oblogami odprtega in zaprtega profila?

Pri odprtih profilih so vrhovi reber izpostavljeni, kar poenostavi namestitev ojačitve in instalacijo. Kritina z zaprtim profilom popolnoma zajame rebra, kar ima za posledico ravno spodnjo stran in običajno boljšo požarno odpornost brez premaza z brizganjem. Izbira je odvisna od konstrukcijskih, požarnih in arhitekturnih potreb.

2. Kako se izbere teža cinkove prevleke?

Odvisno je predvsem od izpostavljenosti okolja. Za notranjo uporabo se običajno uporablja standardni premaz 120–275 g/m². Obalna ali zelo korozivna okolja zahtevajo težje premaze, do 600 g/m². Ko so znani projektni pogoji, lahko pomagamo pri določitvi ustrezne specifikacije.

3. Kakšno višino rebra naj izberem za določen razpon in obremenitev?

Višja rebra, kot je 75 mm, zagotavljajo večjo togost in nosilnost, kar omogoča daljše razpone ali večje obremenitve. Spodnja rebra, približno 51 mm, dobro delujejo za krajše razpone in manjše obremenitve. Za potrditev optimalnega profila in debeline je treba vedno izvesti konstrukcijski izračun.

4. Ali je mogoče plošče namestiti brez začasne podpore?

Odvisno je od profila plošče, debeline, razpona in konstrukcijskih obremenitev. Nekatere konfiguracije so zasnovane za namestitev brez podpor do določenih razponov. Upoštevati je treba proizvajalčeve tabele razponov, gradbeni inženir pa mora preveriti zaporedje gradnje.

5. Kateri standardi veljajo za nosilne talne obloge?

Primarne reference so GB 55004-2021 (obvezna koda za kompozitne strukture) in nacionalni standard atlas 05SG522. Za utrujenost in hladno oblikovano zasnovo se pogosto navaja EN1993-1-3. Potrdila o materialih in poročila o preskusih so na voljo na zahtevo.
