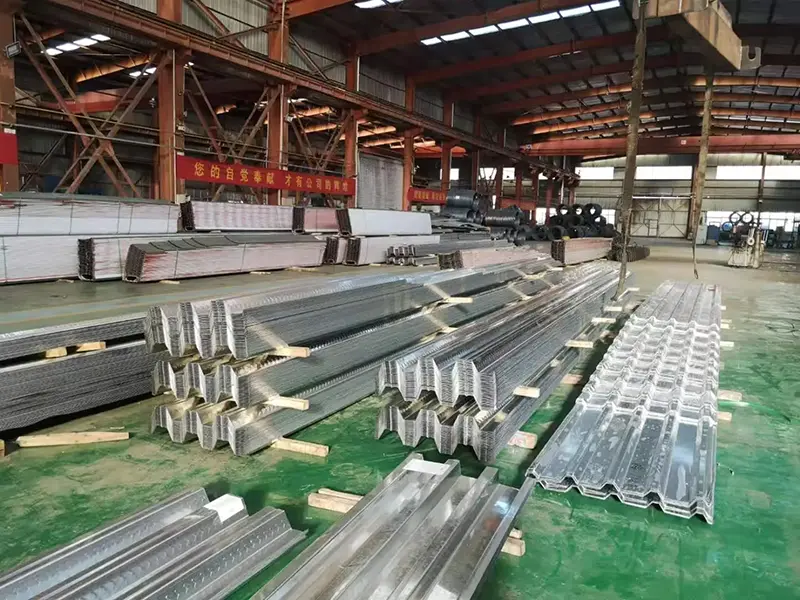

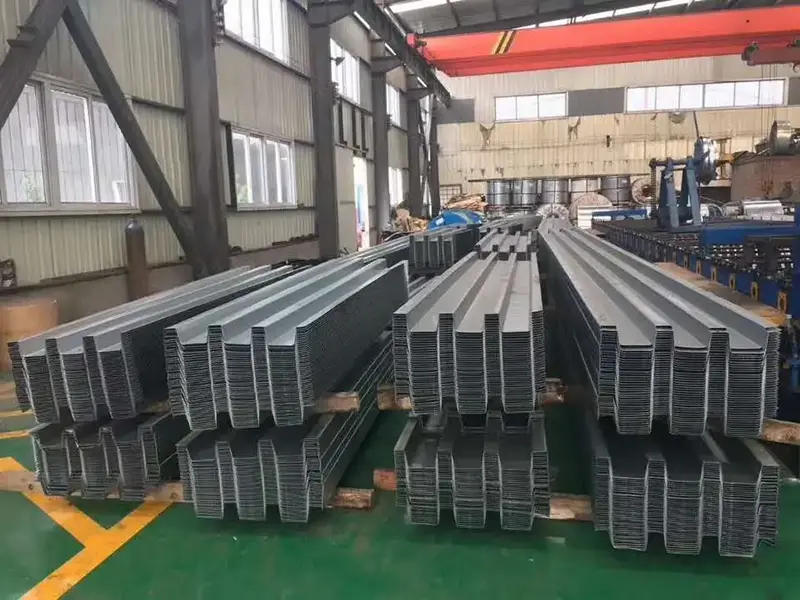

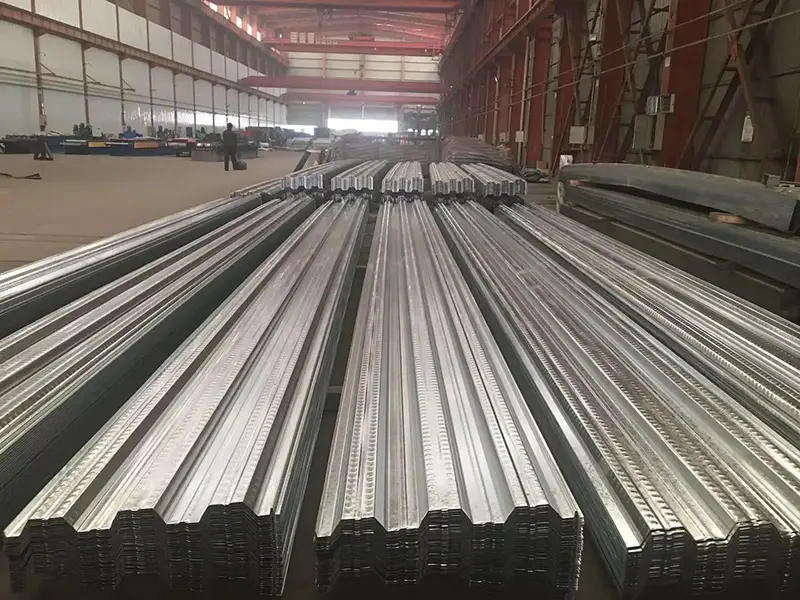

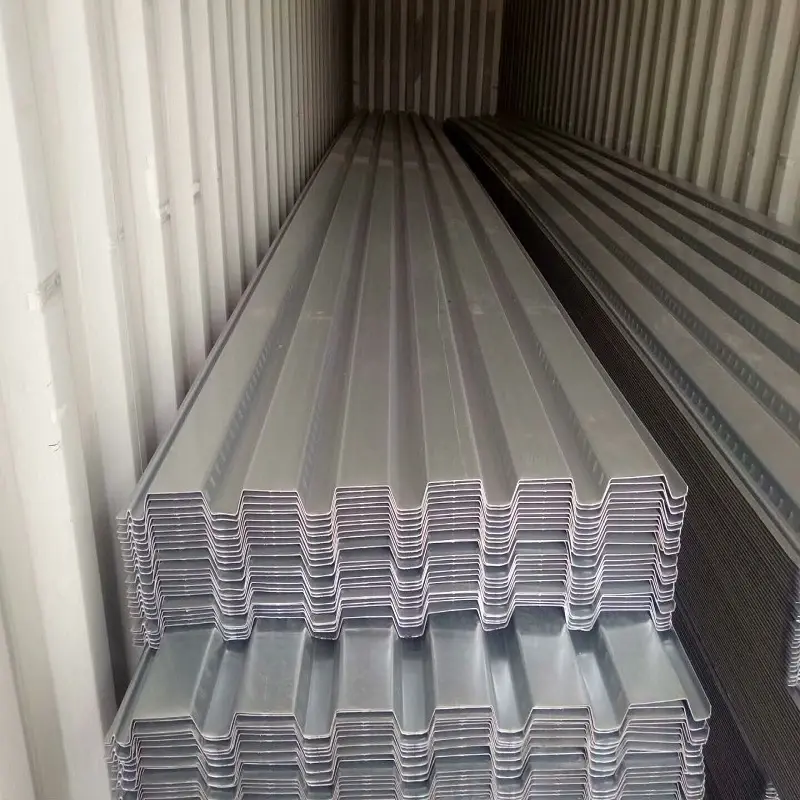

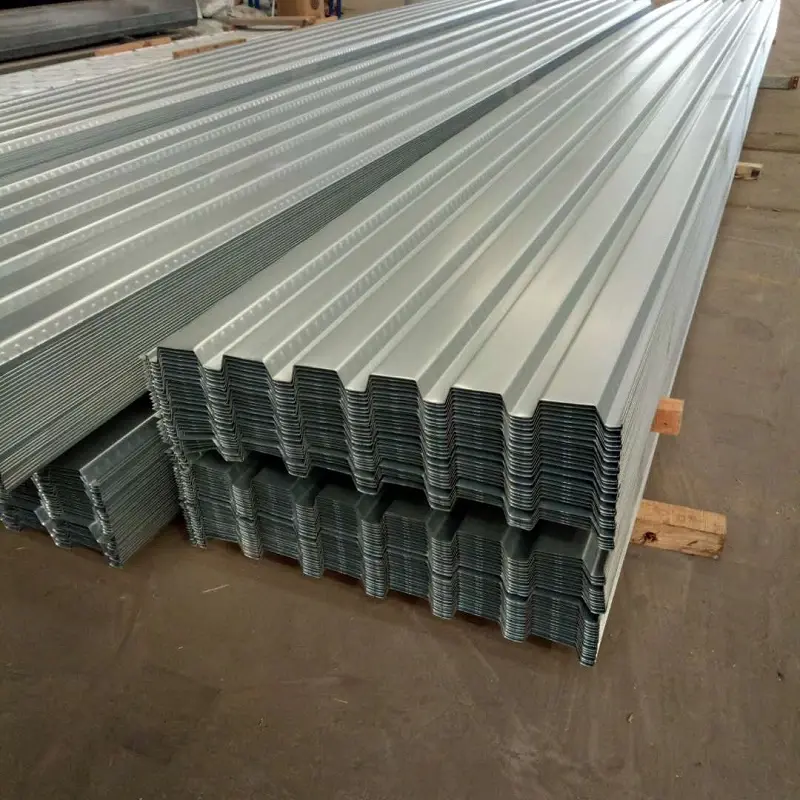

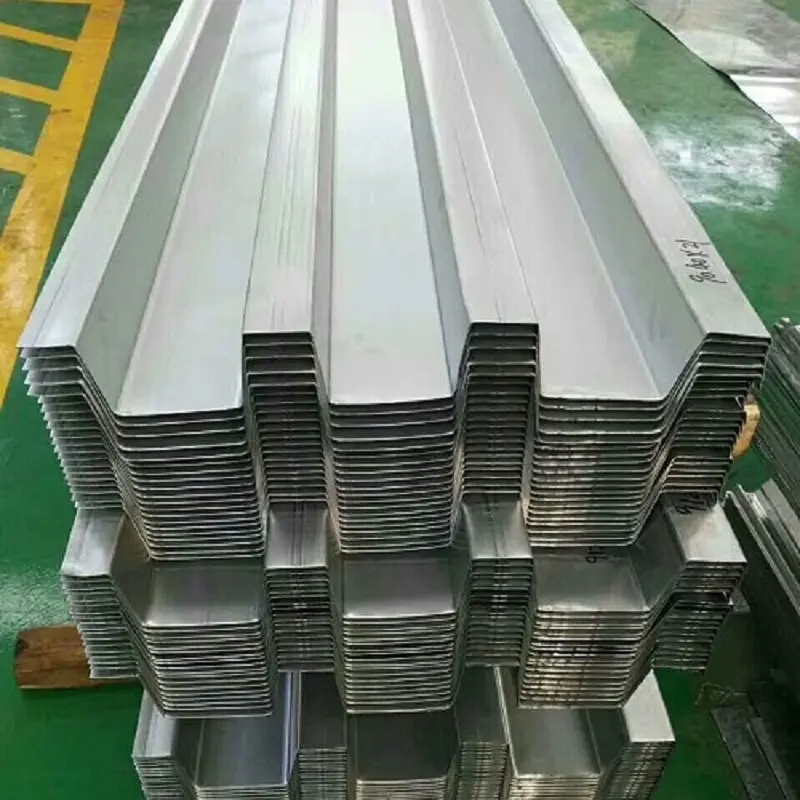

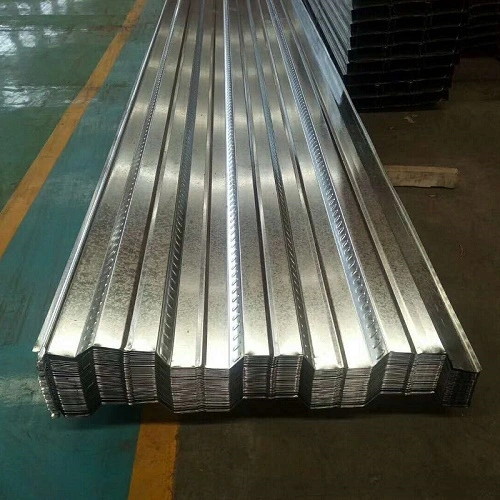

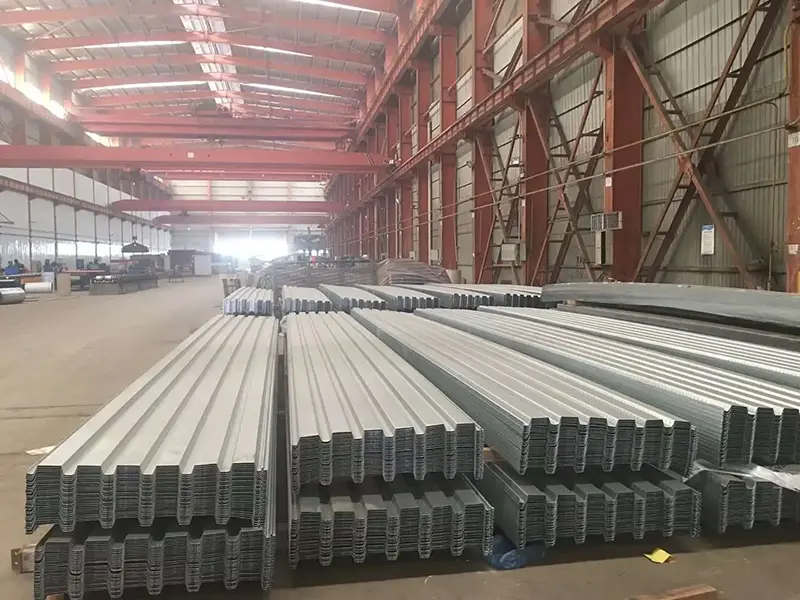

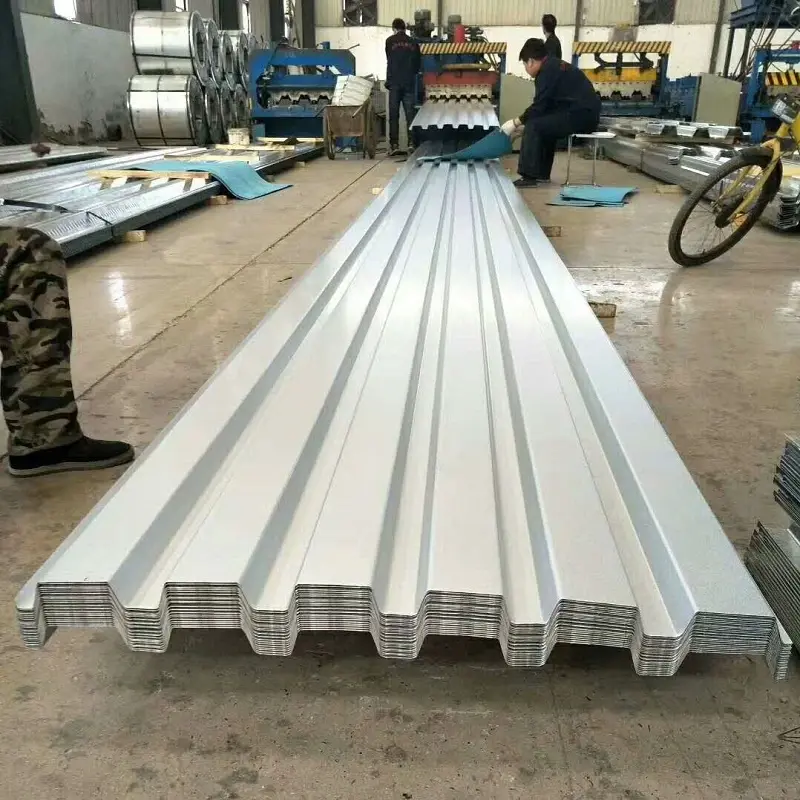

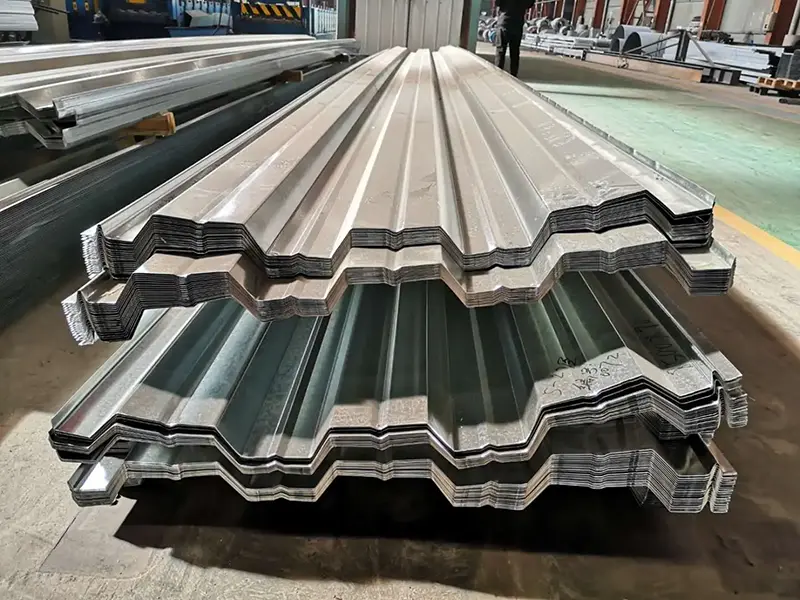

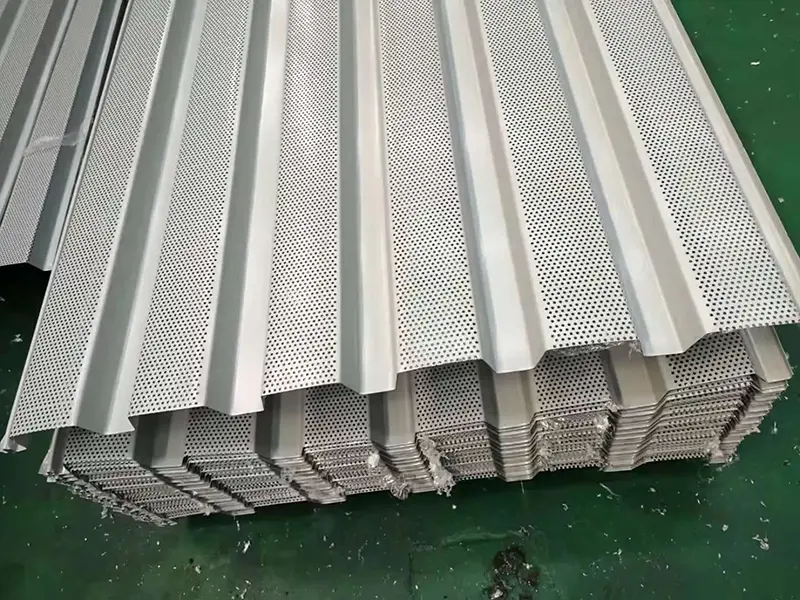

Open-Rib Floor Decking je hladno oblikovana valovita plošča, izdelana iz vroče pocinkane ali z Al-Zn prevlečene jeklene pločevine. Ima odprt prečni prerez v obliki črke V, U ali trapezoidne oblike, vrh rebernega kanala pa ostane odprt. Ta zasnova olajša namestitev armaturnih palic, napeljavo komunalnih vodov in vlivanje betona na mestu.
SEBNO Gradbeni materialidobavlja talne obloge odprtega profila kot del svoje palete izdelkov za jeklene konstrukcije. Plošče med gradnjo služijo kot stalni opaž, kasneje pa delujejo v kombinaciji z betonsko ploščo kot natezna ojačitev.
Osnovni material je visokokakovostno ogljikovo konstrukcijsko jeklo ali nizkolegirano jeklo večjih domačih proizvajalcev, kot so Shougang, Angang, Hangang, Tanggang, Baosteel in WISCO. Teža premaza se običajno giblje od 60 do 275 g/m², pri čemer je za zahtevna okolja na voljo največ 600 g/m².

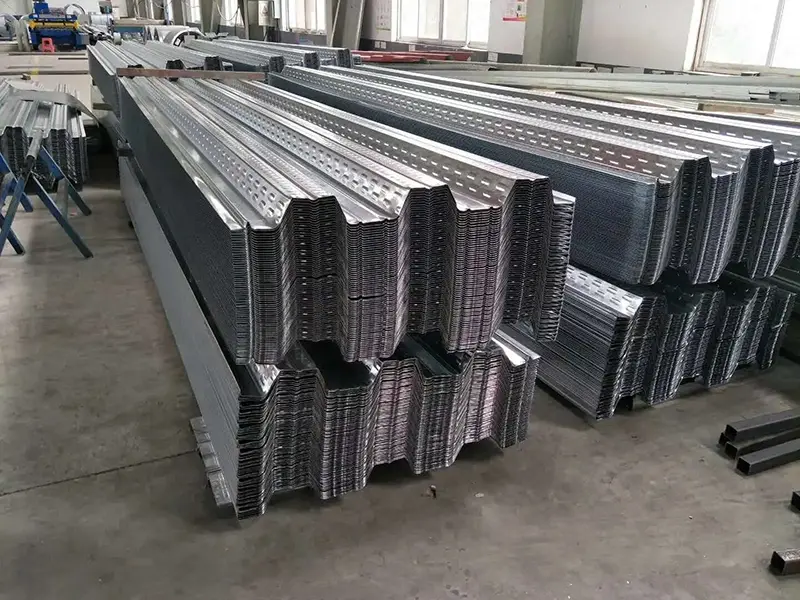

Običajne meje tečenja vključujejo 250 MPa, 280 MPa, 320 MPa in 350 MPa in lahko dosežejo do 550 MPa. Površina je lahko reliefna za izboljšanje vezi z betonom, kar pomaga vzpostaviti zanesljivo kompozitno delovanje med jekleno ploščo in ploščo.
Med gradnjo je kritina položena čez jeklene nosilce in na koncih pritrjena s točkovnimi zvari s polnim prebojem. Vmesne povezave uporabljajo strižne čepe, privarjene skozi krov v jekleni nosilec. Sosednje plošče so spojene s posebnimi vpenjalnimi orodji, ki medsebojno blokirajo reliefne spojne točke.
Talne obloge podpirajo lastno težo mokrega betona in konstrukcijske obremenitve med fazo gradnje. Ko se beton strdi, deluje skupaj s ploščo kot kompozitni sistem, ki v konstrukcijskih izračunih deluje kot natezna ojačitev.
Serija talnih oblog z odprtim profilom pokriva široko paleto profilov. Spodnja tabela navaja reprezentativne parametre za več običajnih modelov.
| Vrsta profila | Širina v raztegnjenem stanju (mm) | Učinkovita širina (mm) | Skupna debelina (mm) | Vztrajnostni moment (cm⁴/m) | Modul preseka (cm³/m) | Stopnja izkoristka materiala |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0,8–1,5 | 106.6–214.1 | 24.46–52.41 | 91,5 % |
| YX60-263-790 | — | 790 | 0,8–1,2 | 60.60–83.11 | 41.26–57.32 | 79 % |
| YX51-342-1025 | 1250 | 1025 | 0,8–1,2 | Posvetujte se s proizvajalcem | Posvetujte se s proizvajalcem | 82 % |
| YX51-250-750 | 1000 | 750 | 0,6–1,2 | — | Pribl. 17,9 (0,8 mm) | 75 % |
| YX130-300-600 | 1000 | 600 | 0,8–1,2 | 241.49–441.34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0,8–1,5 | Posvetujte se s proizvajalcem | Posvetujte se s proizvajalcem | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0,8–2,3 | 91.62–142.01 | 23.46–38.98 | 69 % |
Med vlivanjem betona mora kritina podpirati konstrukcijske obremenitve z lastno močjo in togostjo. Za model YX60-263-790, izdelan iz jekla Q345 debeline 1,2 mm, je največji razpon brez podpore za neprekinjeno kompozitno ploščo s tremi razponi debeline 120 mm 2,65 m. Model YX51-250-750 debeline 0,8 mm ima uporabno območje razpona 2,5–3,0 m.
Ta zmožnost brez podpore omogoča hkratno namestitev v več nadstropjih, kar omogoča postopno vlivanje betona in hitrejše celotno zaporedje gradnje.
Ko jeklena talna obloga in beton delujeta skupaj prek reliefov in strižnih čepov, se nosilnost znatno poveča. Na primer, konfiguracija z uporabo YX60-263-790 (1,0 mm debeline) z jeklenimi nosilci Q235 in 100 mm debelo betonsko ploščo C30 ima upogibno zmogljivost 21,71 kN·m. Če namesto tega uporabimo jeklo Q345, se zmogljivost dvigne na 29,77 kN·m. Z uporabo teh parametrov je mogoče izračunati vrednosti zmogljivosti za druge vrste betona, debeline plošč in vrste jekla.
Med namestitvijo morate biti pozorni na več postopkov. Konci talne obloge morajo biti povezani z jeklenimi nosilci s točkovnimi zvari s polnim prebojem. Vmesne povezave uporabljajo varjenje čepov skozi krov. Sosednji listi so med seboj povezani na reliefnih točkah s posebnimi kleščami za stiskanje. Na ukrivljenih območjih je priporočljivo rezanje s plazmo, da ohranite gladke robove in ohranite pocinkano prevleko.
Prvotna zasnova določa razmik zvarov 305 mm, vendar se lahko med gradnjo zmanjša, da se prepreči deformacija zaradi peš prometa ali vlivanja betona. Ojačitev z negativnim momentom mora biti nameščena tudi v konzolnih odsekih v skladu s projektnimi specifikacijami, da se prepreči razpokanje.
1. Trajni opaž.Kritina nadomešča tradicionalne lesene opaže, zato ni potrebe po vgradnji, odstranjevanju ali podpori. To pospeši urnik gradnje.
2. Lahek z visoko trdnostjo.Poraba jekla je približno 9–10 kg/m² za pločevino debeline 0,8 mm z optimalnim razponom 2,5–3,5 m. Plošča deluje tudi kot natezna ojačitev v kompozitnem sistemu tal.
3. Učinkovita sekvenčna gradnja.Plošče je mogoče polagati čez več nadstropij hkrati, beton pa lahko vlivamo po stopnjah. To bistveno skrajša celotno časovnico projekta.
4. Priročno usmerjanje pripomočkov.Profil z odprtimi rebri omogoča neposredno namestitev cevi in ožičenja brez sekundarnih rež ali kanalov.
5. Odpornost proti koroziji in možnost recikliranja.Pocinkana prevleka zagotavlja zaščito pred rjavenjem tako med gradnjo kot med fazo servisiranja. Jekleni material je ob koncu življenjske dobe mogoče v celoti reciklirati.
Za zahteve glede razpona in obremenitve:Izberite profil in debelino na podlagi tabel razponov brez podpor in izračunov obremenitve sovprežne plošče. Večje obremenitve ali daljši razponi lahko zahtevajo debelejše plošče ali višje stopnje jekla.
Za usmerjanje komunalnih storitev:Odprta rebra olajšajo napeljavo vodov in ožičenja, vendar mora biti postavitev usklajena z namestitvijo ojačitve, da se izognete konfliktom.
Za ukrivljena ali nepravilna območja:Plazemsko rezanje ima prednost pred striženjem, da se ohrani kakovost robov in celovitost pocinkane prevleke.
Med varjenjem:Upoštevajte predpisani razmik zvarov za točkovne zvare in strižne čepe. Začasno se lahko uporabi gostejši razmik, da se prepreči deformacija med gradnjo, vendar je treba pri končnih povezavah upoštevati konstrukcijsko zasnovo.
1.Kompozitni talni sistemi za večnadstropne in visoke jeklene konstrukcije.
2.Talne konstrukcije za industrijske obrate in logistična skladišča.
3.Projekti talnih oblog z velikim razponom, vključno s poslovnimi kompleksi in parkirnimi strukturami.
4.Projekti jeklenih konstrukcij, ki zahtevajo hitro gradnjo in postopne poteke dela.
Kritine z zaprtim profilom na splošno ponujajo boljšo požarno odpornost, ker so rebra popolnoma zaprta in beton bolj obdaja jeklo. Za talne obloge z odprtim profilom so morda potrebni dodatni protipožarni ukrepi, odvisno od požarne stopnje projekta. Testiranje požara je treba pregledati za vsako vrsto profila.
Da, veliko modelov z odprtim profilom je zasnovanih za vgradnjo brez podlage v določenih mejah razpona. Na primer, YX60-263-790 z 1,2 mm jeklom Q345 lahko razteza do 2,65 m brez podpore za neprekinjeno 120 mm ploščo s tremi razponi. Vedno upoštevajte razponske tabele proizvajalca in strukturne izračune projekta.
Oba premaza zagotavljata zaščito pred korozijo, vendar Al-Zn premaz običajno nudi boljšo odpornost pri visokih temperaturah in nekaterih korozivnih okoljih. Izbira je odvisna od okolja projekta in zahtev glede življenjske dobe. Prevleka Al-Zn je pogosto določena za obalna ali industrijska okolja.
Odprta rebra zagotavljajo prostor za vodenje vodov in žic, potem ko se beton strdi. To odpravlja potrebo po rezanju kanalov v plošči. Vendar je treba postavitev komunalnih naprav načrtovati pred vlivanjem betona, da se izognete motnjam armaturnih palic.
The primary standard is GB/T 12755-2008 for profiled steel sheets. Structural design typically follows GB 55004-2021 and the national standard atlas 05SG522. Material certificates and load test reports can be provided upon request.
Tianjin SENBO Building Materials Technology Co., Ltd. je proizvajalec talnih oblog z odprtim profilom, nosilnih talnih oblog, kompozitnih talnih oblog in drugih izdelkov iz kovinskih ovojov. Naša proizvodna baza se nahaja v Jinghai Economic Development Zone, Tianjin, Kitajska, opremljena z avtomatiziranimi proizvodnimi linijami in štiristopenjskim postopkom nadzora kakovosti. Za več informacij o naši tovarni, certifikatih, zmožnostih testiranja in projektnih referencah obiščite našoO nasstran ozkontaktirajte našo inženirsko ekipo.
