Jeklena obloga zaprtega profila

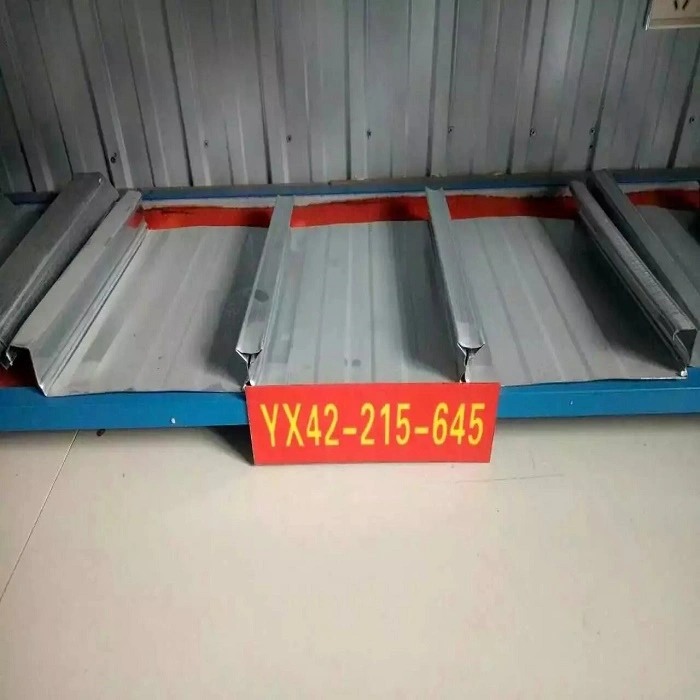

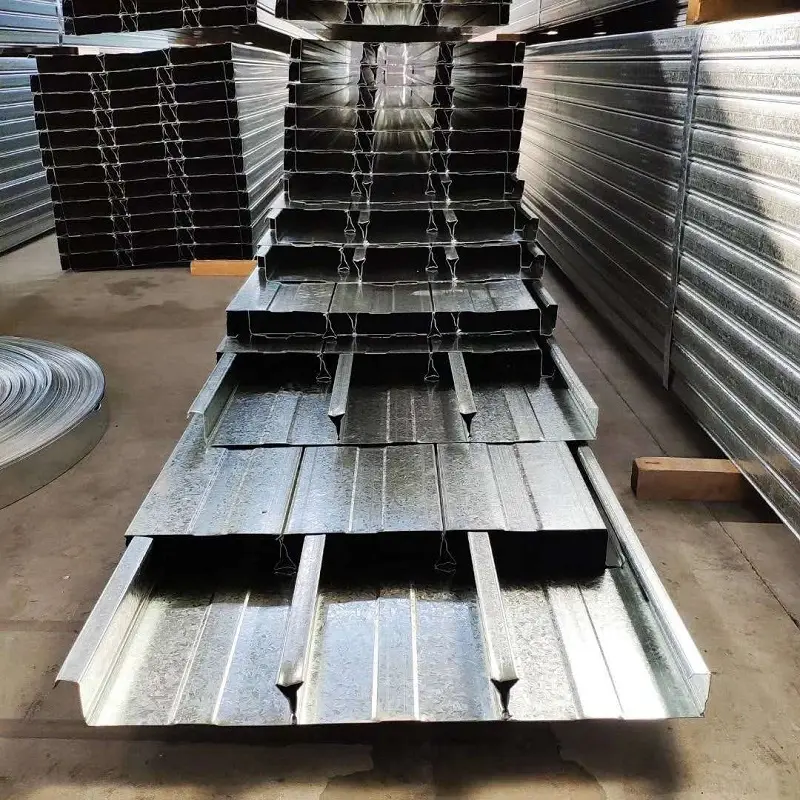

Jeklena talna obloga z zaprtim profilom (znana tudi kot profilirana jeklena pločevina zaprtega tipa) je valovita konstrukcijska plošča, oblikovana pri sobni temperaturi iz vroče pocinkanih jeklenih zvitkov z neprekinjeno linijo za hladno valjanje z več valji. Njegova ključna razlika od talne obloge z odprtim profilom je, da je dno rebrastega utora popolnoma zatesnjeno, kar ustvarja zaprto votlo votlino v obliki klina ali trapeza.

Gradbeni materiali SENBOdobavlja jeklene talne obloge zaprtega profila kot del svoje ponudbe kompozitnih talnih sistemov. Te plošče se pogosto uporabljajo v stavbah z jeklenim okvirjem, kjer so ključne zahteve požarna odpornost, ravna podloga in učinkovita konstrukcija.

Strukturne značilnosti

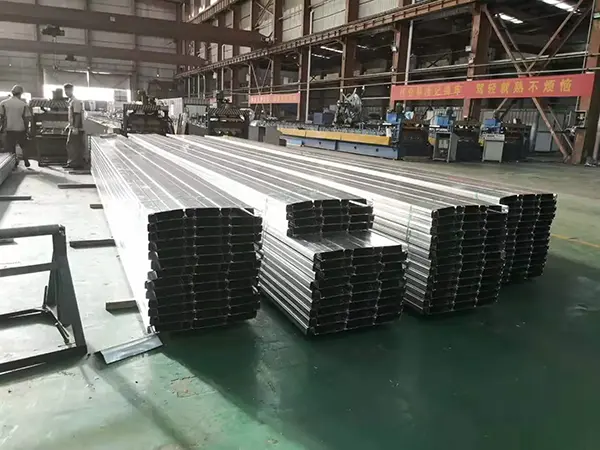

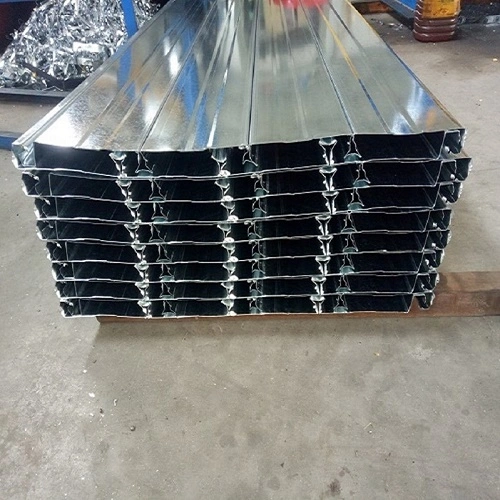

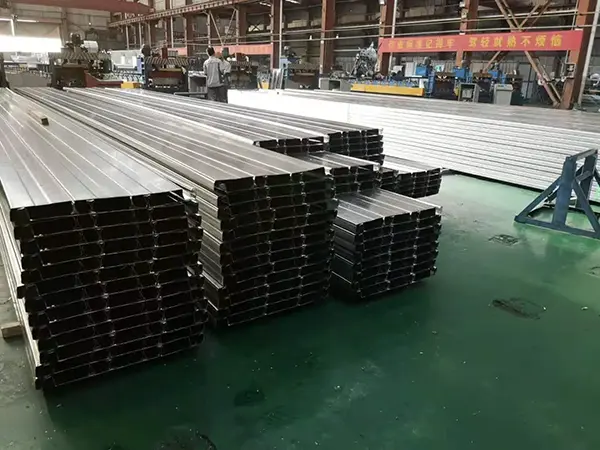

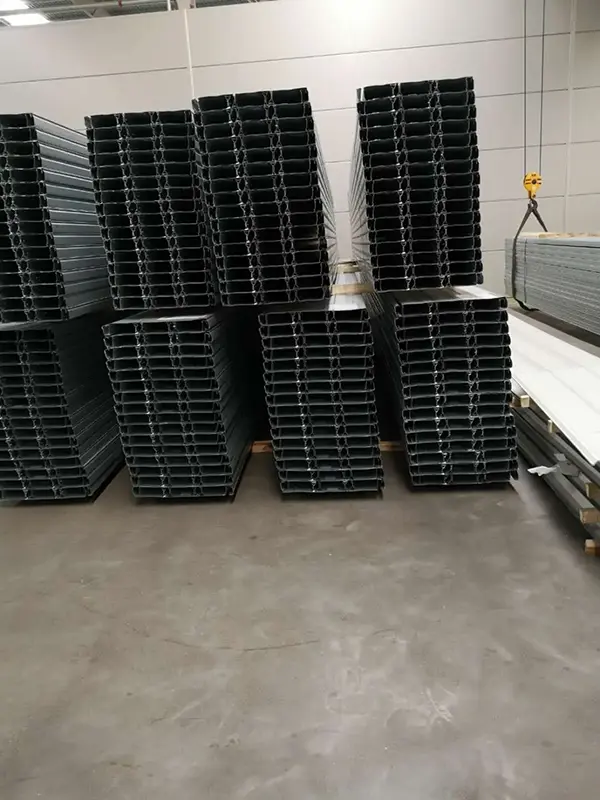

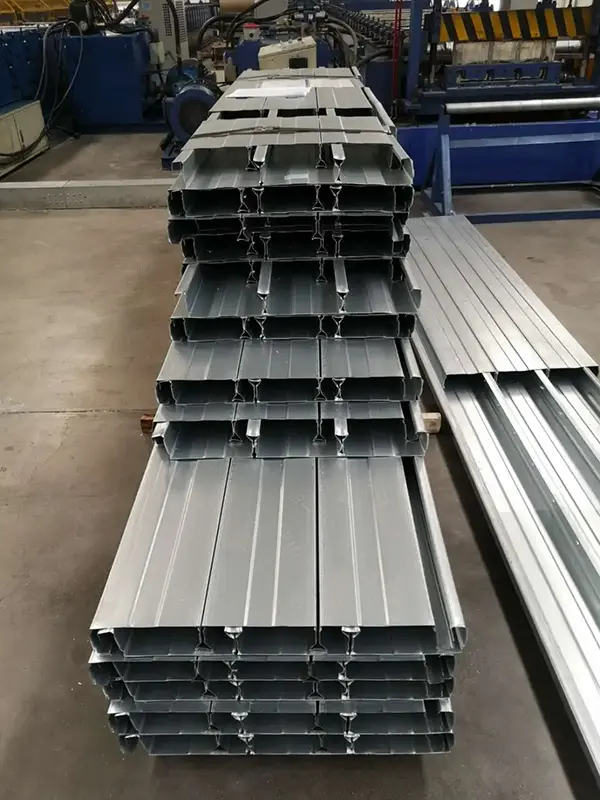

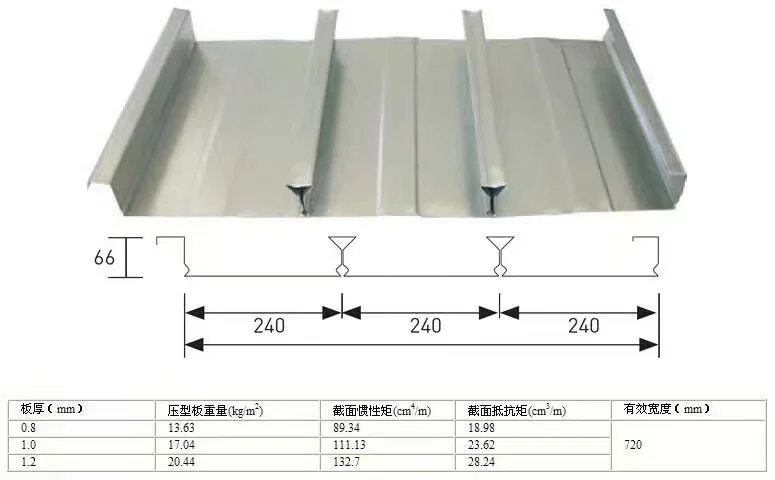

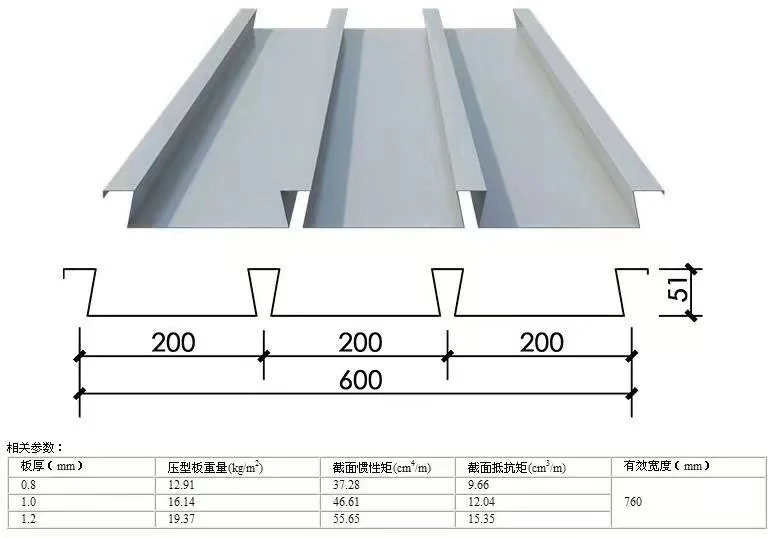

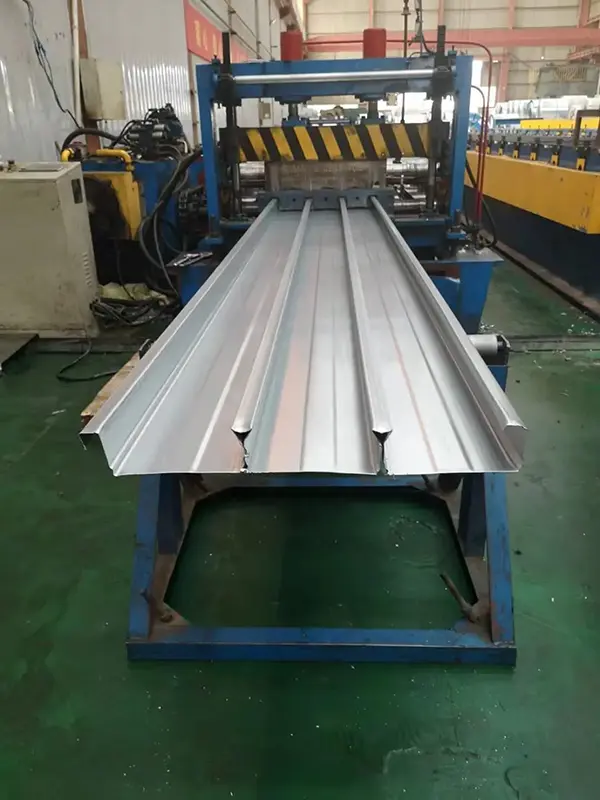

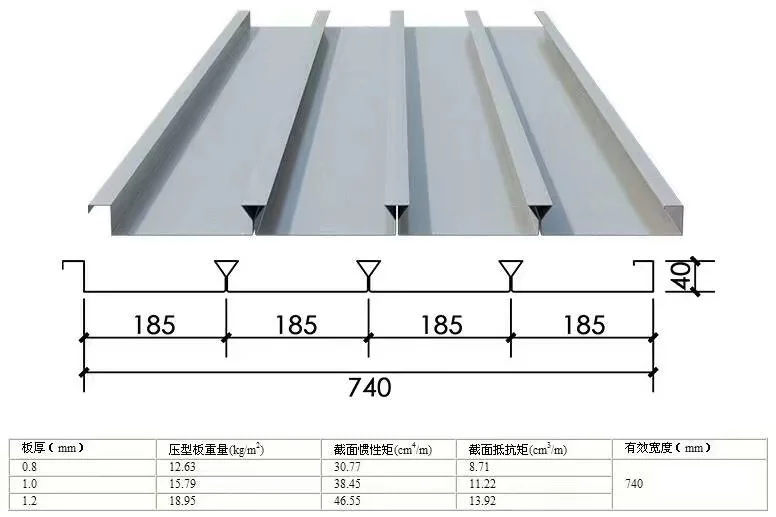

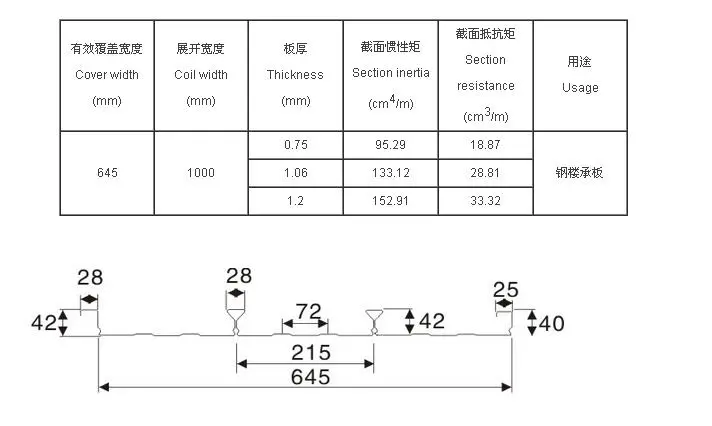

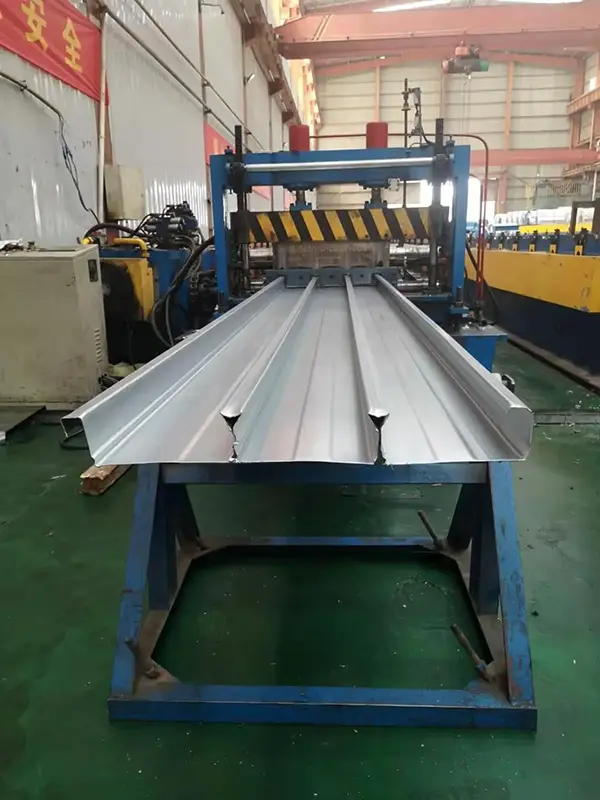

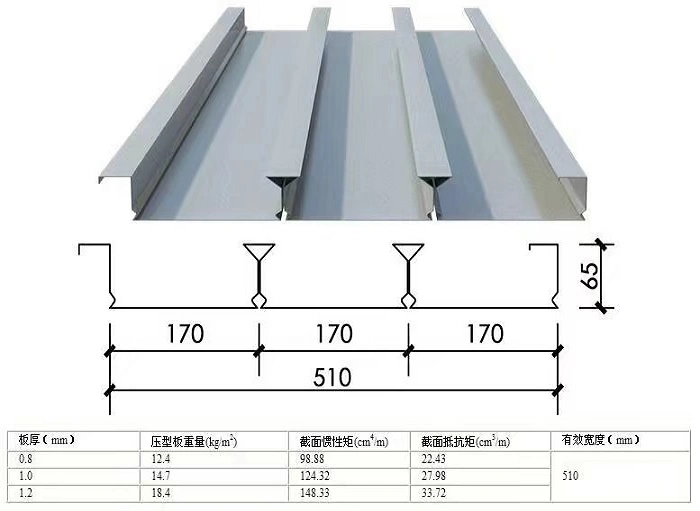

Talna plošča je oblikovana iz jeklene pločevine fiksne širine z integriranim, večprehodnim postopkom hladnega valjanja. To ustvarja prepletene navpične robove na obeh straneh in niz obrnjenih trikotnih ali trapezastih reber z zaprtim dnom. Če vzamemo za primer model YX65-185-555: višina rebra je 65 mm, širina vala je 185 mm, efektivna širina pokritosti pa 555 mm. Pri modelu YXB48-200-600 je višina rebra 48 mm, korak valov je 200 mm, efektivna širina pa 600 mm. Drug izboljšan model ima višino rebra 68 mm, korak valov 196 mm in obrnjen trikotni profil s širino 36 mm in višino 31 mm.

Osnovni material in proizvodni proces

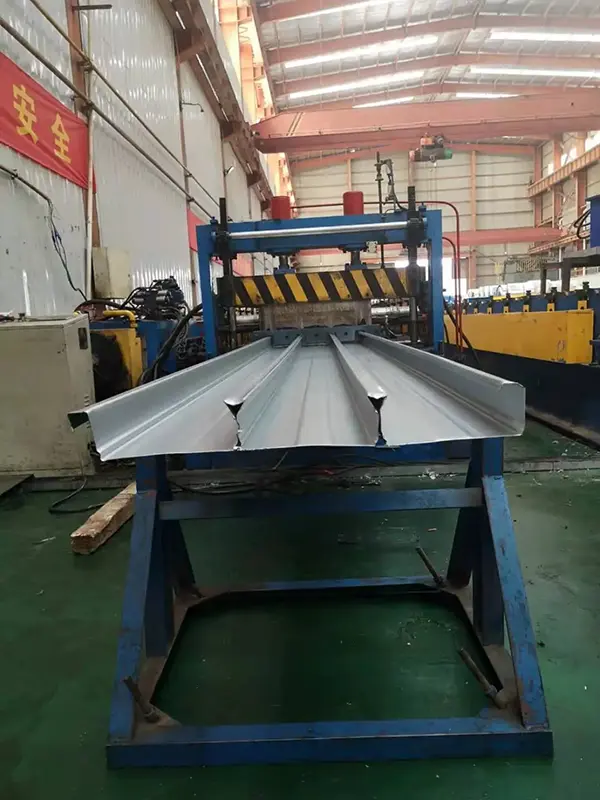

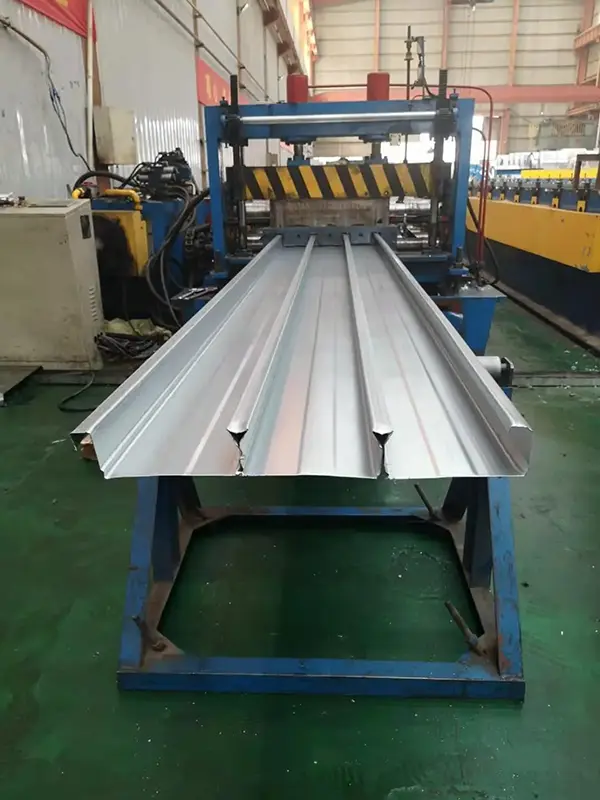

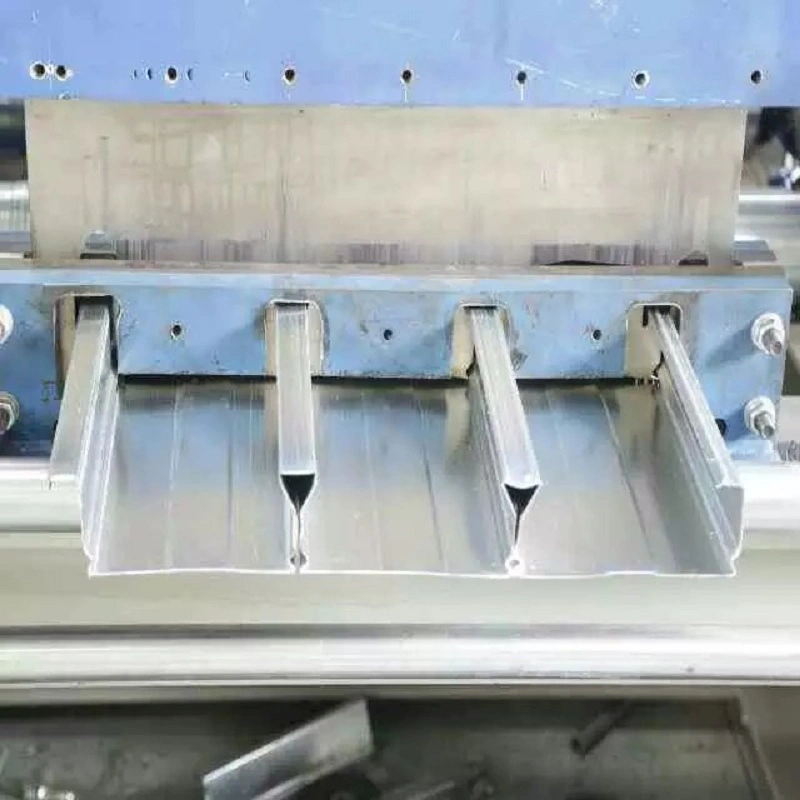

Osnovni material je sestavljen iz vroče pocinkanih jeklenih kolutov širine približno 1000–1250 mm. Materiali vključujejo stopnje, kot so Q235, Q345 ali SGC490, z debelinami od 0,7 mm do 1,5 mm. Teža dvostranskega cinkanja je običajno 80–275 g/m², čeprav jo je mogoče prilagoditi do 600 g/m² za posebne zahteve. Profil zaprtega rebra je oblikovan s posebnim postopkom hladnega upogibanja in povratne deformacije; ta izkorišča elastoplastično deformacijo jeklene pločevine in lastnosti vzmeti za samodejno zapiranje spodnje odprtine. Ker ni potrebe po prebijanju lukenj v nosilnih območjih, se ohrani odpornost proti koroziji in splošna togost plošče. Izdelek je v skladu z nacionalnim standardom GB/T 12755-2008, "Profilirana jeklena pločevina za gradbeništvo."

Preverjanje dejanske uspešnosti

1. Kompozitno delovanje in nosilnost – rebra plošče, v celoti obložena z betonom

Glavna prednost talnih oblog zaprtega tipa v primerjavi z odprtimi talnimi oblogami je v zaprti rebrasti obliki. Po vlitju betona so rebra plošče popolnoma obdana z betonom, kar ustvarja učinek vezi, podoben tistemu, ki ga imajo armaturne palice v vlitih ploščah. To omogoča, da se v celoti izkoristijo posamezne trdnosti jeklenih in betonskih materialov, s čimer se doseže resnično kompozitno delovanje. Težišče odseka talne obloge z zaprtimi rebri se nahaja približno 16 mm od dna plošče. Pri analizi konstrukcijske nosilnosti kompozitne plošče z uporabo plastične teorije je notranji vzvod med središčem tlačne sile betona in središčem natezne sile jekla večji, trdnost materiala pa je bolj izkoriščena; posledično nudijo kompozitne plošče z zaprtimi rebri večjo strukturno nosilnost ali višji faktor varnosti.

2. Ognjeodpornost – Ognjeodporni premaz ni potreben

Fire resistance tests have verified that closed-rib profiled steel-concrete composite slabs exhibit excellent heat absorption and fire resistance under standard temperature-rise conditions, meeting the fire rating requirements (1.5 hours) for Class I building floor slabs. Because the closed-rib design completely encases the steel sheet in concrete, preventing direct heat exposure to the steel, these slabs generally satisfy high-rise building fire safety standards without the need for additional fire-resistant spray coatings. Ta lastnost prihrani materialne stroške in preprečuje onesnaževanje okolja med gradnjo.

3. Ravna spodnja stran in enostavna končna obdelava – visoka izkoriščenost čiste višine

Spodnja stran plošče z zaprtimi rebrami je ravna s tesno prilegajočimi se mrežami, kar omogoča fleksibilno zaključno obdelavo stropa glede na arhitekturne potrebe: površino je mogoče pobarvati z razpršilom, da ustvarite strop v obliki žlebov, jo premazati in pobarvati s premazi na vodni osnovi za gladek raven strop ali neposredno prekriti s stensko tkanino ali tapetami. Edinstven sistem obešanja plošče na osnovi utorov olajša namestitev spuščenih stropov. Poleg tega zasnova kompozitne plošče omogoča manjšo debelino plošče, s čimer se poveča svetla višina stropa stavbe.

4. Učinkovita gradnja – prihranki pri armaturnem jeklu

Med gradnjo postavitev ene spodnje natezne ojačitvene palice znotraj vsakega rebernega korita izpolnjuje konstrukcijske zahteve glede nosilnosti, kar ima za posledico manjšo porabo jekla v primerjavi s tradicionalnimi metodami. Pri zmernih obremenitvah zgornje ravni lahko plošča z zaprtimi rebri v celoti nadomesti spodnjo plast armature; to zmanjša proizvodnjo jekla na kraju samem in delovno intenzivnost, hkrati pa pospeši hitrost gradnje. Zaradi konstrukcije z zaprtimi rebri je mogoče beton vliti brez potrebe po zapiralnih ploščah. Montaža vključuje polaganje plošč v skladu z oštevilčenim projektnim načrtom in njihovo varjenje na jeklene nosilce, po katerem se lahko takoj nadaljujejo naslednji koraki gradnje.

Pregled ključnih specifikacij

Ključne prednosti

Resnično sestavljeno dejanje:Zasnova z zaprtimi rebri v celoti obdaja rebra v betonu – deluje kot armatura v vliti plošči – kar omogoča sinergijo jeklenega betona in ima za posledico večjo nosilnost in varnostne faktorje.

Odlična požarna odpornost:Izpolnjuje zahteve glede požarne odpornosti talne plošče stavbe razreda I (1,5 h) brez potrebe po brizganih protipožarnih premazih, kar omogoča prihranek stroškov in koristi okolju.

Ravna spodnja stran in fleksibilna obdelava:Ravna, estetsko prijetna spodnja stran omogoča neposredno brizganje, nanos premazov ali vgradnjo v viseče strope, kar ustreza različnim arhitekturnim estetskim potrebam; prav tako zmanjša debelino plošče in s tem poveča svetlo višino stropa.

Varčevanje z armaturami in učinkovita gradnja:Natezno ojačitev je mogoče konfigurirati na podlagi razmika reber, da nadomesti armaturno palico spodnje plasti, zmanjša izdelavo armaturne palice na mestu in pospeši napredek gradnje.

Odpornost proti koroziji in strukturna celovitost:Postopek zaprtega oblikovanja odpravlja potrebo po prebijanju lukenj v nosilnih območjih, ohranja celovitost pocinkane plasti in zagotavlja vrhunsko odpornost proti koroziji v primerjavi z odprtimi ploščami.

Aplikacije

Kompozitni talni sistemi za visoke in visoke jeklene konstrukcije.

Javne zgradbe z velikim razponom, kot so stadioni, letališki terminali, železniške postaje, koncertne dvorane in velika gledališča.

Industrijski in komercialni objekti, vključno z elektrarnami, lokacijami za proizvodnjo električne opreme, velikimi supermarketi in logističnimi centri.

Projekti jeklenih konstrukcij s strogimi zahtevami glede požarne odpornosti in estetskega zaključka spodnje strani plošče.

Zakaj izbrati talno oblogo zaprtega profila?

Are you selecting a flooring solution for a high-rise building or a large-span steel structure project? Closed-profile floor decking features a closed-rib design that achieves true composite action between steel and concrete. Fire resistance tests have verified that it can achieve a 1.5-hour fire rating without the need for fireproof coatings. Additionally, the flat underside facilitates finishing, the slab thickness is reduced, and reinforcement steel consumption is minimized. Glavni profili, kot sta YX65-185-555 in YXB48-200-600, so se izkazali za učinkovite v številnih visokih zgradbah, stadionih in letališčih, saj nudijo visoko nosilnost, zanesljivo požarno odpornost in učinkovito konstrukcijo. They provide a time-tested flooring solution for your steel structure projects.

Pogosto zastavljena vprašanja

1. Kako talne obloge zaprtega profila dosežejo kompozitno delovanje brez mehanskih reliefov?

Sama zaprta rebra delujejo kot mehanski ključi. Ko beton zapolni zaprto votlino in se strdi, se jeklo in beton naravno povežeta, podobno kot se deformirane armaturne palice povežejo z betonom. To geometrijsko prepletanje zadostuje za sestavljeno delovanje v večini modelov.

2. Ali lahko spodnjo stran pustimo izpostavljeno brez dodatne obdelave?

ja Ravna spodnja stran po barvanju pogosto ostane izpostavljena. Barvanje s pršenjem ustvari učinek teksturiranega žlebičastega stropa, medtem ko nanos nanosa ustvari gladko površino. Izbira je odvisna od arhitekturne namere in želene stopnje končne obdelave.

3. Kolikšen je največji razpon brez podpore za kritine z zaprtim profilom?

Zmogljivost razpona brez podpore je odvisna od profila, debeline, razreda jekla in debeline betonske plošče. Za razliko od talnih oblog z odprtim profilom imajo talne obloge z zaprtimi profili zaradi svoje zaprte geometrije pogosto različne značilnosti razpona. Vedno se obrnite na proizvajalčeve tabele razponov in jih potrdite pri gradbenem inženirju.

4. Ali je vedno potrebna dodatna ojačitev dna?

Ne vedno. Pri zmernih obremenitvah lahko kritina z zaprtimi rebri sama zagotovi zadostno natezno zmogljivost, kar odpravi potrebo po spodnjih ojačitvenih palicah. Za večje obremenitve ali daljše razpone je lahko določena majhna palica v vsakem koritu rebra. Strukturna zasnova določa natančne zahteve.

5. Kako pocinkana prevleka vpliva na kompozitno vez?

Pocinkana prevleka bistveno ne poslabša vezi med jeklom in betonom. Primarni vezni mehanizem je mehanska zapora iz zaprtih reber. Prevleka tudi ščiti jeklo pred korozijo med življenjsko dobo, saj betonska obloga zagotavlja alkalno okolje.
