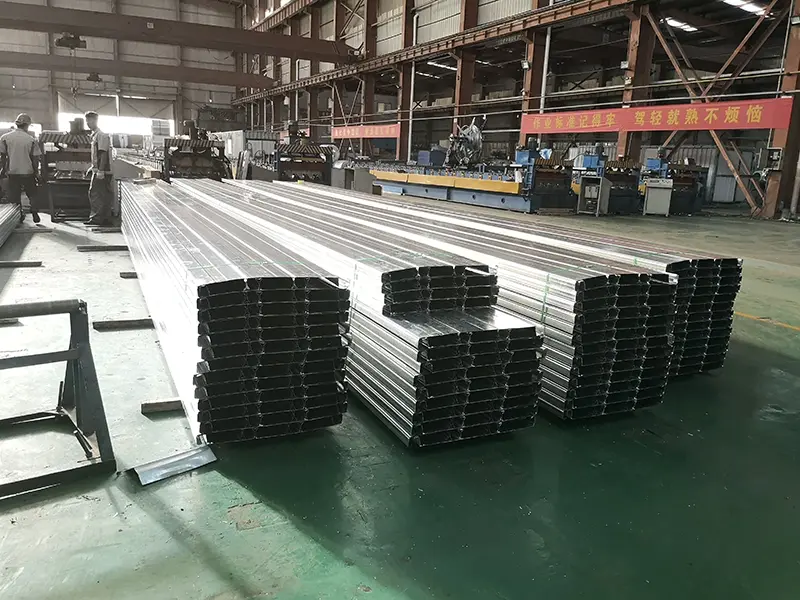

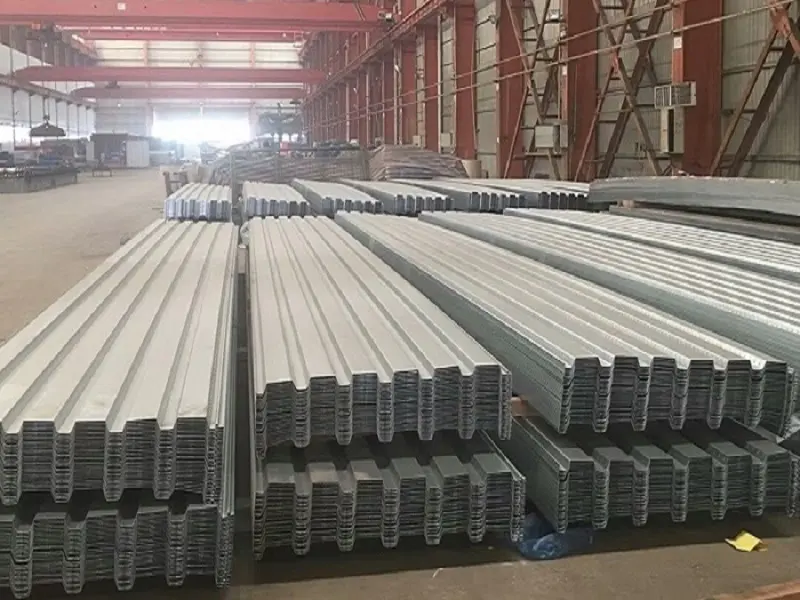

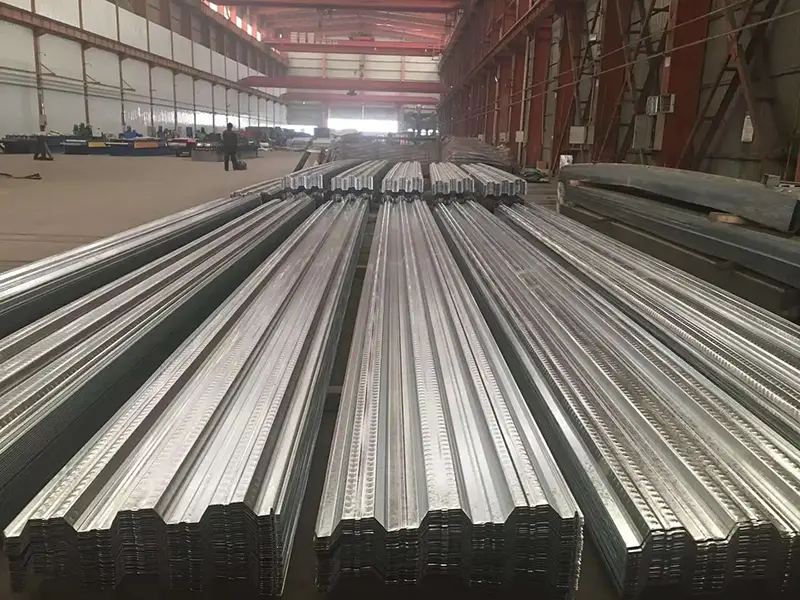

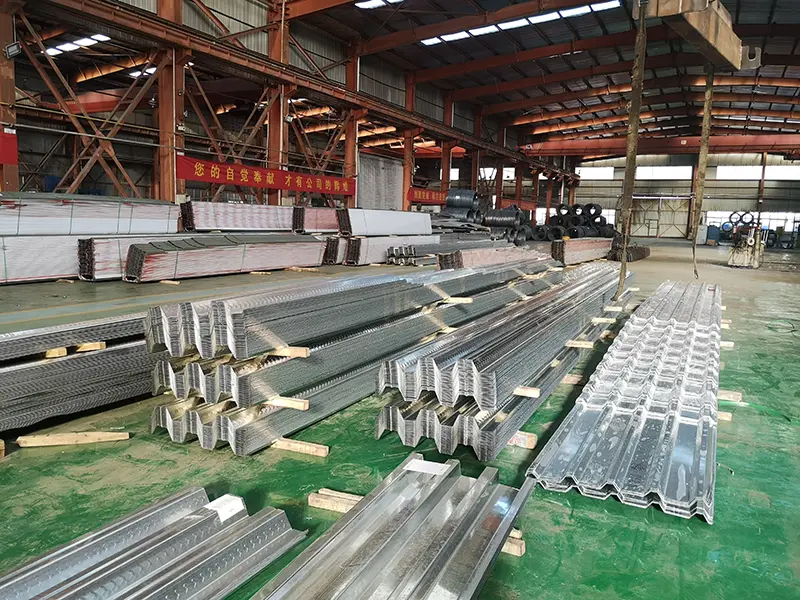

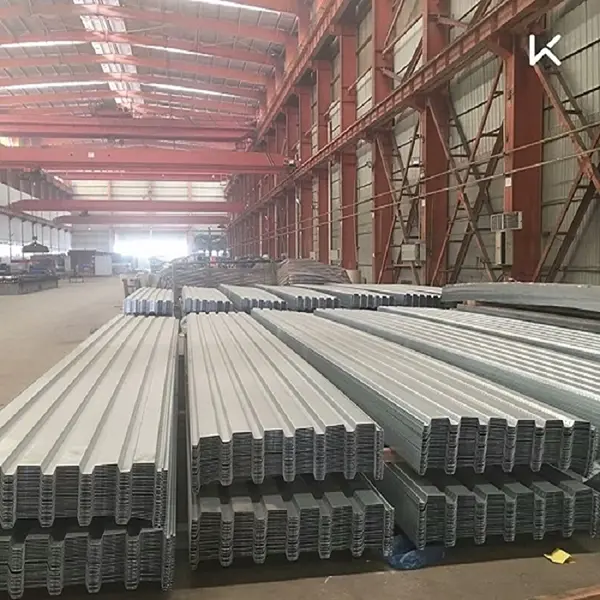

Gradbeni materiali SENBOdobavlja kompozitne talne obloge kot del svoje palete izdelkov za jeklene konstrukcije. Te profilirane jeklene pločevine služijo kot trajni opaž med gradnjo in kot natezna ojačitev med fazo servisiranja, pri čemer skupaj z betonom tvorijo integriran talni sistem.
Kompozitne talne plošče, znane tudi kot talne obloge, so sodoben sistem talnih oblog, ustvarjen s polaganjem profilirane jeklene pločevine neposredno na jeklene nosilce in njihovim povezovanjem z varjenjem zatičev. To ustvari sistem, ki deluje kot integrirana enota za obremenitev in deformacijo.
Tehnični princip temelji na različnih vlogah, ki jih imata jeklo in beton v fazah gradnje in servisiranja.
Faza gradnje:Profilirana jeklena pločevina služi kot trajni opaž, ki podpira lastno težo mokrega betona in obremenitev konstrukcije. Zagotavlja trdno delovno platformo in omogoča zaporedne operacije vlivanja v več etažah.
Faza storitve:Profilirana jeklena pločevina deluje kot natezna ojačitev na dnu plošče in deluje skupaj z betonom za podporo delovnih obremenitev. To zmanjša zahtevano količino običajnih armatur in betona.
Na podlagi profila prečnega prereza jeklene pločevine so kompozitne talne plošče razvrščene v tri vrste: profili z odprtimi rebri, zaprtimi rebri in profili za ponovni vstop (ali zožene rebra).
Pri izdelkih z zaprtim profilom, kot sta modela YXB48-200-600 in YXB65-185-555, zasnova z zaprtimi rebri v celoti objame rebra v beton. To deluje podobno kot ojačitvene palice v vlitih ploščah, saj maksimira ustrezne strukturne lastnosti jekla in betona, hkrati pa nudi vrhunsko požarno odpornost.
Konstrukcija kompozitnih talnih plošč mora izpolnjevati naslednje osnovne zahteve v skladu z nacionalnimi standardi in industrijskimi predpisi.
| Indikator uspešnosti | Parametri/Specifikacije | Opombe / Standardna osnova |
|---|---|---|
| Osnovni material | Q235, Q345 itd. | Vroče pocinkana jeklena tuljava |
| Skupna debelina | 0,7–1,5 mm | Odvisno od vrste profila in zahtev glede obremenitve |
| Pocinkana prevleka | ≥120 g/m² (obe strani) | Izpolnjuje zahteve proti rjavenju za življenjsko dobo |
| Primeri profilov | YXB48-200-600, YXB65-185-555 itd. | Glavni tipi zaprtih profilov |
| Efektivna širina | 600–762 mm | Odvisno od vrste profila |
| Moč tečenja | 235–345 MPa | Material Q235/Q345 |
| Širina rebra/utora | ≥50 mm | Zahteva za vlivanje betona |
| Skupna debelina plošče | ≥90 mm | Betonski pokrov nad profilirano jekleno pločevino ≥50 mm |
| Veljavni standardi | GB 55004-2021; 05SG522 | Obvezna koda za kompozitne konstrukcije; nacionalni standardni atlas |
Kompozitne talne plošče ustrezajo zahtevam hitre gradnje primarnih jeklenih konstrukcij. Ko so profilirane jeklene pločevine položene, služijo kot takojšnje delovne ploščadi, kar omogoča zaporedne poteke gradnje, ki omogočajo hkratno namestitev v več nadstropjih in postopno vlivanje betona. V aplikacijah za visoke zgradbe ta lastnost podpira učinkovit nadzor celotnega urnika gradnje.
Kompozitna talna plošča z zaprtim profilom, ki jo je testiral Nacionalni center za nadzor kakovosti in inšpekcijo fiksnih sistemov za gašenje požara in protipožarnih komponent, izpolnjuje zahteve glede požarne odpornosti brez potrebe po ognjevarnem razpršilu v določenih konfiguracijah. V skladu s tehničnim kodeksom za protipožarno zaščito jeklenih konstrukcij (GB 51249-2017), če kompozitna talna plošča izpolnjuje zahteve za preverjanje požarne odpornosti z upoštevanjem učinka membrane, dodatni ukrepi za zaščito pred požarom niso potrebni. Učinek membrane pri velikih deformacijah omogoča krovu, da izkoristi svoj potencial požarne odpornosti.
Zasnova z zaprtimi rebri zagotavlja, da so jeklena rebra krova v celoti obdana z betonom, podobno kot armaturne palice v vliti plošči. To maksimira ustrezne lastnosti jekla in betona znotraj sistema strukturne ojačitve. Eksperimentalno testiranje potrjuje, da imajo talne plošče zaprtega profila večjo nosilnost in strižno odpornost v primerjavi s sistemi odprtega profila.
Kompozitna talna plošča uporablja profilirano jekleno pločevino kot trajni opaž, s čimer se odpravijo postopki vgradnje, odstranjevanja in podpore, povezani s tradicionalnimi lesenimi opaži. Med servisno fazo deluje kot spodnja natezna ojačitev, s čimer se zmanjša skupna količina potrebne armature. Reliefni elementi na površini krova ustvarjajo močno vez z betonom, vključitev ojačitvenih reber pa zagotavlja, da sistem zagotavlja visoko nosilnost.
1. Trajni opaž brez izolacije.Profilirana jeklena pločevina nadomešča tradicionalne opaže, saj odpravlja korake vgradnje, odstranjevanja in podpore. To skrajša urnike gradnje in zmanjša stroške dela.
2. Dvojna strukturna funkcija.Plošča služi kot opaž med gradnjo in kot natezna ojačitev v fazi servisiranja, kar zmanjša porabo armature in betona.
3. Požarna odpornost krovov zaprtega profila.Preizkušene kompozitne talne plošče z zaprtim profilom lahko izpolnjujejo zahteve glede požarne odpornosti brez protipožarnega razpršila, kar zmanjša stroške projekta.
4. Učinkovit zaporedni potek dela.Sistem podpira hkratno vgradnjo in postopno vlivanje betona v več nadstropjih. Ko je nameščena, obloga služi kot delovna platforma za nadaljnja opravila, kot sta namestitev stropa in polaganje komunalnih naprav.
5. Seizmična učinkovitost.Talne obloge so povezane s primarnimi in sekundarnimi jeklenimi nosilci preko strižnih zatičev, ki tvorijo integriran konstrukcijski sistem z izboljšano potresno odpornostjo.
Za izbiro profila:Profili z zaprtimi rebri so priporočljivi za projekte, ki zahtevajo večjo požarno odpornost in kompozitno delovanje brez dodatne protipožarne zaščite. Profili z odprtimi rebri se lahko uporabljajo, kjer je boljša preprosta namestitev ali manjša teža, vendar je treba požarno odpornost in nosilnost preveriti posebej.
Za debelino plošče in ojačitev:Skupna debelina plošče mora biti najmanj 90 mm, z betonskim pokrovom najmanj 50 mm nad profilirano pločevino. Količina dodatne ojačitve je odvisna od zahtev za razpon, obremenitev in požarno odpornost.
Za obstojnost pocinkane prevleke:Standardna teža pocinkanega premaza je najmanj 120 g/m² na obeh straneh. Za zelo korozivna okolja bo morda potrebna težja prevleka ali dodatna zaščita.
Med namestitvijo:Zagotovite pravilno varjenje strižnih čepov skozi ploščo v jekleni nosilec. Upoštevajte določen razmik čepov in robno razdaljo. Prepričajte se, da je plošča med vlivanjem betona ustrezno podprta, da preprečite čezmerno upogibanje.
1.Talni in strešni sistemi za visoke in visoke jeklene konstrukcije.
2.Javne zgradbe z velikim razponom, kot so stadioni, razstavni centri in letališki terminali.
3.Talne obloge za industrijske in poslovne zgradbe, vključno z industrijskimi obrati, logističnimi skladišči in parkirnimi strukturami.
4.Projekti jeklenih konstrukcij, ki zahtevajo hitro gradnjo in postopne, zaporedne poteke dela.
Profili z odprtimi rebri imajo izpostavljena trapezna rebra, ki niso v celoti vdelana v beton, medtem ko imajo profili z zaprtimi rebri rebra, ki so popolnoma zaprta. Profili z zaprtimi rebri običajno zagotavljajo boljše kompozitno delovanje in požarno odpornost, ker rebra delujejo kot armaturne palice in beton v celoti objame jeklo.
Ne vedno. Kompozitne talne plošče z zaprtim profilom lahko izpolnjujejo zahteve glede požarne odpornosti brez protipožarnega razpršila, če izpolnjujejo pogoje v GB 51249-2017, kot je upoštevanje učinka membrane. Vendar pa lahko profili z odprtimi rebri ali krovi s tanjšimi ploščami zahtevajo dodatno požarno zaščito. Priporočljiva je ocena požarnega inženirstva.
Kritina je povezana z jeklenimi nosilci z varjenjem čepov skozi palubo. Strižni čepi so privarjeni skozi krov v prirobnico nosilca, kar ustvarja kompozitno povezavo. Premer čepa, razmik in vdelava morajo slediti načrtu projekta in ustreznim standardom.
Zahtevana debelina je odvisna od vrste profila, razpona, debeline betona in projektnih obremenitev. Za tipična pisarniška ali stanovanjska tla je običajna debelina 0,8–1,2 mm, vendar je za daljše razpone ali večje obremenitve morda potrebna debelina 1,2–1,5 mm. Za določitev ustrezne debeline je treba izvesti konstrukcijske izračune.
Standardna pocinkana prevleka zagotavlja dobro odpornost proti koroziji za večino notranjih aplikacij. Za zunanja ali zelo korozivna okolja se lahko določi težja pocinkana prevleka ali dodatni zaščitni ukrepi. Za zahteve glede trajnosti si oglejte specifikacije projekta.
Tianjin SENBO Building Materials Technology Co., Ltd. je proizvajalec kompozitnih talnih oblog, Al-Mg-Mn obokanih strešnih plošč, strešnih plošč s stoječimi spoji in drugih izdelkov iz kovinskih ovojnic. Naša proizvodna baza se nahaja v Jinghai Economic Development Zone, Tianjin, Kitajska, opremljena z avtomatiziranimi proizvodnimi linijami in štiristopenjskim postopkom nadzora kakovosti. Za več informacij o naši tovarni, certifikatih, zmožnostih testiranja in projektnih referencah obiščite našoO nasstran ozkontaktirajte našo inženirsko ekipo.
