Plošče za čiste prostore, imenovane tudi čistilne plošče ali sendvič plošče za čiste prostore, so kompozitne gradbene plošče, zasnovane za nadzorovana okolja.Gradbeni materiali SENBOdobavlja te plošče za farmacevtske, elektronske, živilske in medicinske ustanove, pri čemer se osredotoča na požarno varnost, površinsko čiščenje in dolgoročno dimenzijsko stabilnost.
Panel je sestavljen iz kovinske obloge na obeh straneh in funkcionalnega jedra. Materiali za oblaganje vključujejo barvno prevlečeno jeklo, nerjavno jeklo 304/316, pocinkano jeklo in zlitino aluminija, magnezija in mangana. Glavne možnosti vključujejo kameno volno, steklo-magnezij, magnezijev oksisulfat, silicijev dioksid, poliuretan, aluminijasto satje, papirnato satje in mavec. Standardne debeline plošč so 50 mm, 75 mm in 100 mm, z možnostjo prilagajanja do 200 mm. Debelina obloge je od 0,3 mm do 1,0 mm.
Različni materiali jedra zagotavljajo različno razmerje med požarno odpornostjo, odpornostjo na vlago, strukturno trdnostjo in ceno. Spodnja tabela povzema glavne možnosti.
| Material jedra | Požarna ocena | Ključne značilnosti | Tipične aplikacije |
|---|---|---|---|
| Kamena volna | Razred A negorljivo | Požarna izolacija, absorpcija zvoka, zmerni stroški | Industrijski obrati, elektronske delavnice, požarno varne predelne stene |
| Steklo-magnezij / magnezijev oksisulfat | Razred A1 negorljivo | Odporen na vlago, visoka strukturna trdnost, podpira obešeno opremo | Bolnišnične operacijske sobe, delavnice za hrano z visoko vlažnostjo, farmacevtski prostori GMP |
| Silicijeva kamnina | Razred B1 negorljiv | Lahek, ekonomičen, malo dima | Farmacevtski GMP prostori, hladilnice, pakirne delavnice |
| Poliuretan (PU) | Razred B1 | Odlična toplotna izolacija, nizka toplotna prevodnost | Hladilnice živil, temperaturno nadzorovana farmacevtska skladišča |
| Aluminijasto satje | Razred A | Visoka ravnost, lahek, zmanjšana obremenitev stropa | Visokokakovostni stropi čistih prostorov, natančne optične montažne sobe |
Obloga vpliva na čiščenje, odpornost proti koroziji in združljivost z razkužili. Barvno prevlečeno jeklo je na voljo v standardni, antibakterijski in antistatični različici. Obloge iz nerjavečega jekla so odporne na kisline, alkalije in večkratno brisanje z razkužili, zaradi česar so primerne za operacijske sobe in GMP prostore. Obloge iz zlitine aluminija, magnezija in mangana so nemagnetne in lahke, primerne za laboratorije z občutljivimi instrumenti.
Za projekte, ki zahtevajo tudi usklajene komponente ohišij, dobava SENBOsistemi dodatkovkot so aluminijasti profili, vogalne obloge in vratni okvirji, oblikovani tako, da se ujemajo s ploščami čistih prostorov.
Jedra iz kamene volne in steklo-magnezija dosegajo oceno negorljivosti razreda A ali A1. Paneli ne proizvajajo strupenega dima pri standardnih požarnih preskusnih pogojih. Ročno izdelane plošče z vgrajenimi okvirji iz pocinkanega jekla nudijo večjo upogibno trdnost in lahko podpirajo visečo opremo. Ta konstrukcija je običajno določena za stropove in predelne stene, ki morajo prenašati komunalne obremenitve.
Jedra iz steklenega magnezija in magnezijevega oksisulfata so dimenzijsko stabilna v okoljih z visoko vlažnostjo in se upirajo rasti plesni. Poliuretanska jedra zagotavljajo najnižjo toplotno prevodnost, približno 0,024 W/(m·K), kar pomaga ohranjati stabilne temperature v hladilnicah in čistih prostorih z nadzorovano temperaturo.

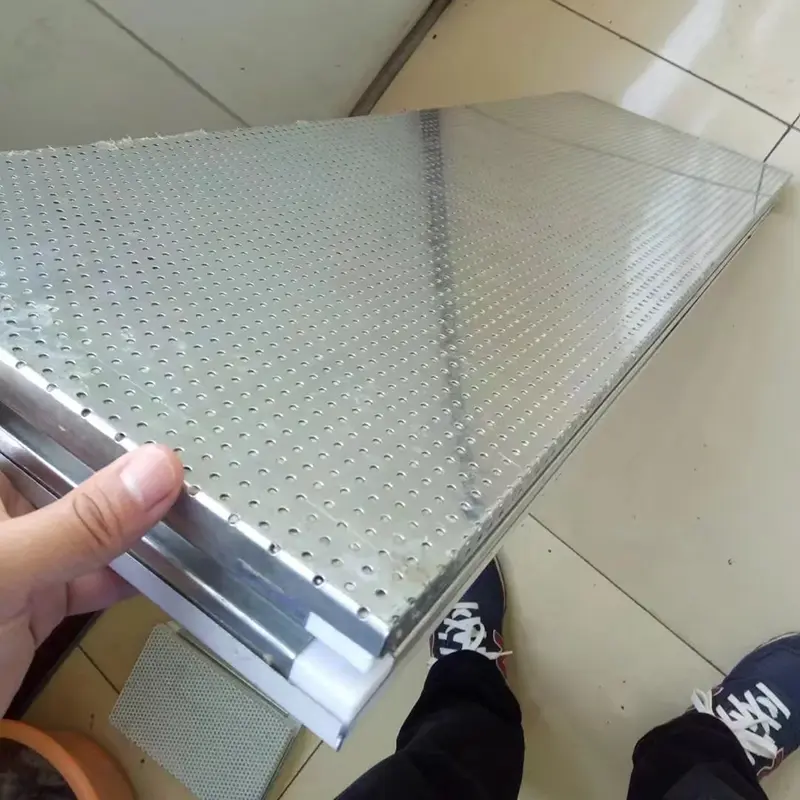

In some building envelope designs, perforated metal panels are used as ceiling or wall finishes in combination with sendvič plošče iz kamene volneza doseganje akustičnega nadzora in izolacije. SENBO can supply both product types for integrated cleanroom projects.
Naslednja tabela navaja standardne parametre. Konfiguracije po meri so na voljo na zahtevo.
| Parameter | Razpon / Možnosti | Opombe |
|---|---|---|
| Materiali za oblaganje | Barvno prevlečeno jeklo, nerjaveče jeklo 304/316, pocinkano jeklo, zlitina Al-Mg-Mn | Debelina 0,3–1,0 mm |
| Osnovni materiali | Kamena volna, steklo-magnezij, magnezijev oksisulfat, silicijev dioksid, PU, aluminijevo satje, papirnato satje, mavec | Izbrano glede na zahteve glede požara, vlage in obremenitve |
| Debelina plošče | 50/75/100/120/150/200 mm | Prilagodljiv |
| Efektivna širina | 950/980/1150/1180 mm | Na voljo velikosti po meri |
| Požarna ocena | Razred A, A1, A2, B1 odvisno od jedra | Na voljo so poročila o preskusih |
| Površinske obdelave | Antibakterijski premaz, antistatični premaz, fluoroogljični premaz | Uporablja se za oblaganje materiala |
| Standardi | GB 8624-2012, GB/T 23932-2009 | Na voljo je dokumentacija o skladnosti |
Za bolnišnične operacijske dvorane in farmacevtska področja GMP: Choose stainless steel facings with glass-magnesium or magnesium oxysulfate cores. These provide moisture resistance, cleanability, and high structural strength for equipment support.
Za elektronske in polprevodniške čiste prostore:Antistatične barvno prevlečene jeklene obloge pomagajo preprečiti privabljanje prahu in statične poškodbe. Aluminijasta jedra v obliki satja nudijo lahke strope z visoko ravnostjo.
Za predelavo hrane in centralne kuhinje:Izberite obloge iz nerjavečega jekla 304 in jedra, odporna na vlago, kot sta steklo-magnezij ali magnezijev oksisulfat. Ti so odporni na pogosto pranje in izpostavljenost razkuževanju.
Za hladilnice in skladišča z nadzorovano temperaturo:Najboljšo toplotno izolacijo zagotavljajo poliuretanska jedra. Potrdite, da požarna stopnja ustreza zahtevam lokalnega predpisa in po potrebi razmislite o dodatni požarni zaščiti.
Za splošne industrijske obrate: Rock wool cores offer a cost-effective balance of fire resistance and thermal insulation. Color-coated steel facings are usually sufficient.
Paneli so tovarniško izdelani in sestavljeni na licu mesta s povezavami na pero in utor ali H-profil. Ročno izdelane plošče z jeklenimi obodnimi okvirji zagotavljajo večjo nosilnost stropov in obešanja opreme. SENBO izvaja vhodni pregled materiala, medprocesne preglede in končno preverjanje dimenzij za vsako serijo. Na voljo so prvi pregled artikla in materialni certifikati.
1.Bolnišnične operacijske sobe, ICU, laboratoriji za PCR in laboratoriji za biološko varnost.
2.Farmacevtske delavnice GMP, linije za proizvodnjo cepiv in sterilne polnilnice.
3.Prehrambene delavnice, mlekarne in centralne kuhinje.
4.Proizvodnja elektronskih čipov, sestavljanje polprevodnikov in čisti prostori za proizvodnjo litijevih baterij.
5.Hladilnice, skladišča z nadzorovano temperaturo in natančna laboratorijska okolja.
Plošče iz kamene volne spadajo v negorljiv razred A in nudijo dobro absorpcijo zvoka po nižji ceni. Plošče iz magnezijevega oksida (steklo-magnezij) so razreda A1, bolj odporne na vlago in strukturno močnejše, zaradi česar so primerne za prostore z visoko vlažnostjo in stropove, ki morajo podpirati opremo.
ja Debelino plošče je mogoče prilagoditi od 50 mm do 200 mm, debelino obloge od 0,3 mm do 1,0 mm, efektivno širino pa je mogoče prilagoditi. Na podlagi projektnih risb so na voljo tudi dolžine po meri in podrobnosti povezav.
Obloge iz nerjavečega jekla ali barvno prevlečeno jeklo z antibakterijskimi ali fluoroogljičnimi prevlekami so primerne za pogosto čiščenje z razkužili na osnovi alkohola ali klora. Z našo tehnično ekipo potrdite združljivost določenega razkužila.
ja Ročno izdelane plošče z okvirji iz pocinkanega jekla so posebej zasnovane za stropne aplikacije, kjer je oprema lahko obešena. Aluminijasta jedra v obliki satja se uporabljajo tudi za lahke stropne sisteme. Največja priporočena dolžina stropne plošče je običajno 3000 mm za nadzor upogiba.
Ponujamo poročila o preskusih požarne učinkovitosti, toplotne prevodnosti in ustreznih mehanskih lastnosti. Vključeni so materialni certifikati za obloge in jedra. Za GMP ali bolnišnične projekte je mogoče pripraviti dodatno dokumentacijo v podporo validaciji.
