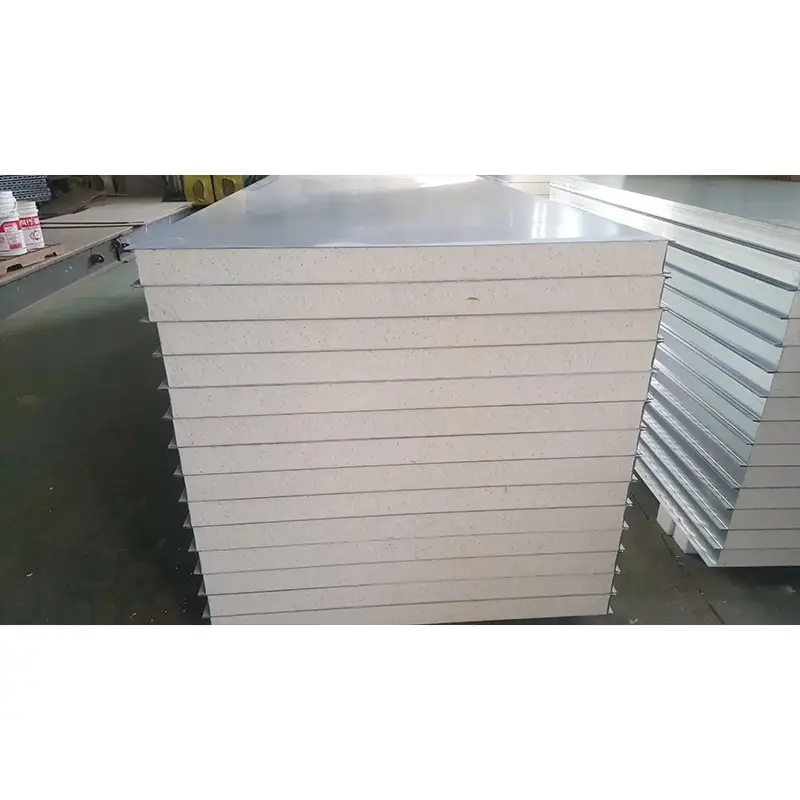

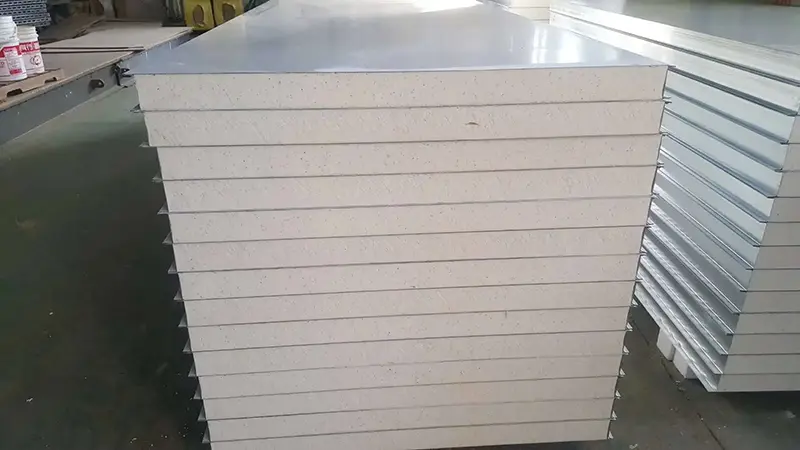

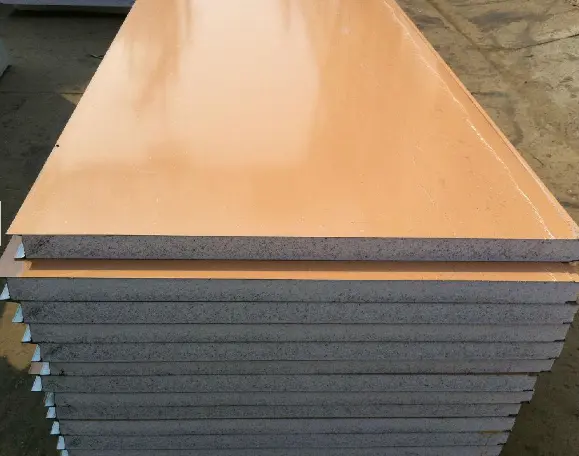

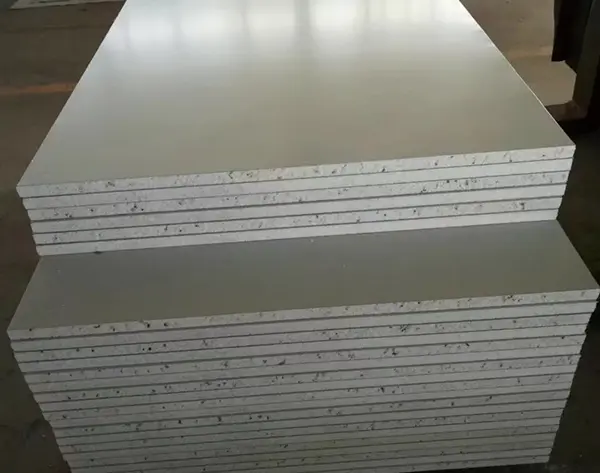

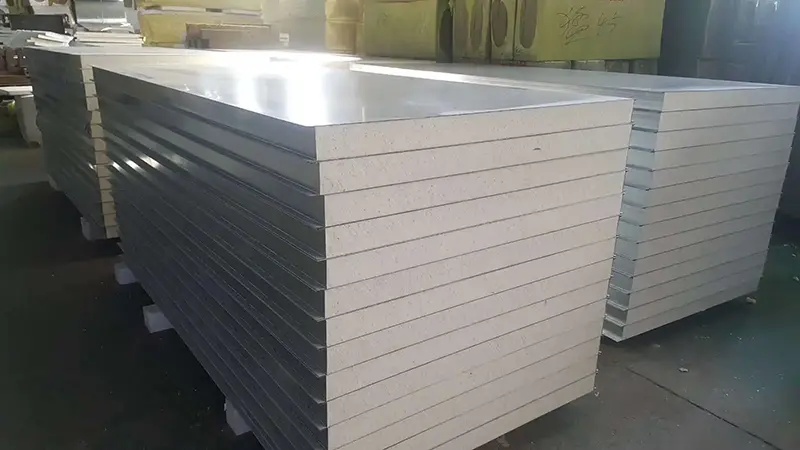

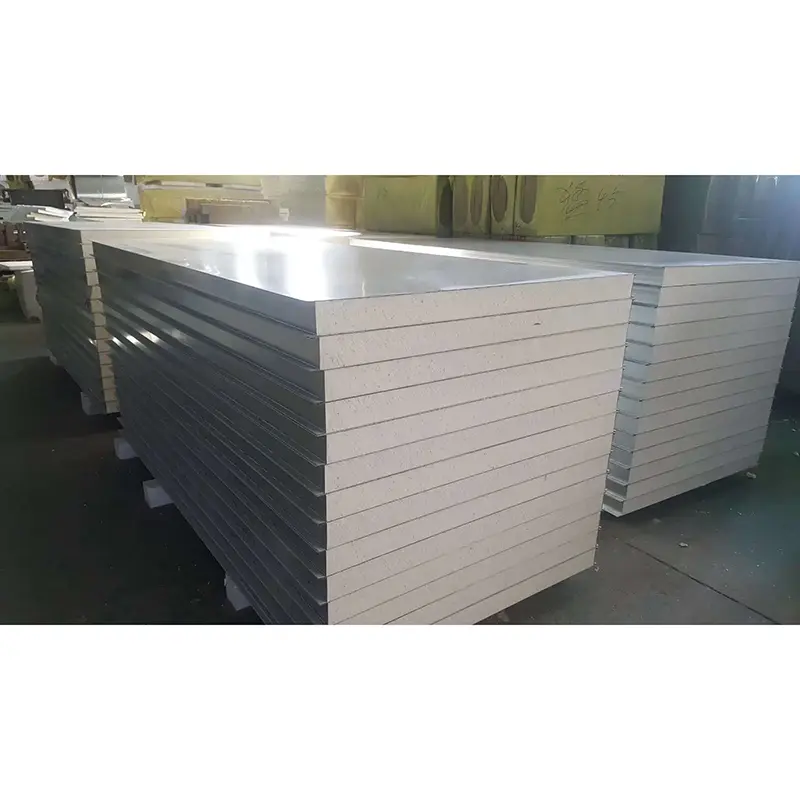

Polistirenske plošče za čiste prostore, znane tudi kot plošče za čiste prostore EPS, so lahke sendvič plošče, proizvedene na neprekinjeni proizvodni liniji.Gradbeni materiali SENBOdobavlja te plošče za nadzorovana okolja, kjer sta toplotna izolacija in stroškovna učinkovitost primarna pomisleka in kjer so zahteve glede požarne odpornosti omejene.
Plošče so sestavljene iz oblog iz barvno prevlečenega jekla, pocinkanega jekla ali nerjavečega jekla, ki so pod toploto in pritiskom vezane na jedro iz polistirenske pene. Debelina obloge je od 0,4 mm do 1,2 mm. EPS jedro ima gostoto 12–25 kg/m³, pri čemer je standard 16 kg/m³. Zaprtocelična struktura vsebuje neodvisne, zaprte zračne mehurčke, ki prispevajo k toplotni izolaciji.
Standardni način povezovanja je spoj na pero in utor, imenovan tudi zaklepni sistem moški-ženski. Na voljo so tudi možnosti centriranega spoja. Obe metodi zagotavljata tesno tesnjenje med sosednjimi ploščami.
Debelina plošč se giblje od 40 mm do 250 mm, standardne velikosti pa so 50 mm, 75 mm in 100 mm. V tem razponu je na voljo prilagoditev. Standardne širine so 950 mm in 1150 mm, dolžina panela pa lahko doseže 12.000 mm, odvisno od projektnih zahtev.
Površinski profil je lahko raven ali rebrast, površino pa prekriva PVC zaščitna folija, ki preprečuje praske med transportom in montažo.
Izdelki so razvrščeni v dve kategoriji glede na ognjevarnost. Standardne plošče EPS nimajo ognjevarnih dodatkov in so omejene na območja, kjer požarne stopnje niso potrebne. Ognjevarne plošče EPS vsebujejo dodatke in lahko dosežejo ocene razreda B1 ali B2.
Jedro iz pene EPS ima nizko toplotno prevodnost, kar zagotavlja učinkovito toplotno izolacijo. Spodnja tabela navaja izmerjene koeficiente toplotne prehodnosti za različne debeline plošč, ki temeljijo na 0,5 mm barvno prevlečenih jeklenih oblogah in gostoti EPS 16 kg/m³.
| Debelina plošče (mm) | Koeficient toplotnega prehoda W/(m²·K) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
Pri debelini 75 mm je koeficient toplotne prehodnosti pod 0,45 W/(m²·K), kar je boljše od sendvič plošč iz kamene volne enake debeline. Zaradi tega so EPS plošče primerne za čiste prostore z zahtevami po nadzoru temperature.
Nizka lastna teža EPS plošč za čiste prostore je ena od njihovih značilnosti. Spodnja tabela prikazuje težo na kvadratni meter za različne debeline, ki temelji na enakih specifikacijah obloge in jedra.
| Debelina plošče (mm) | Teža (kg/m²) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
Za primerjavo, 50 mm plošča iz kamene volne za čiste prostore tehta približno 15–16 kg/m². Manjša teža EPS plošč poenostavi rokovanje in montažo ter jih naredi primerne za naknadno vgradnjo na obstoječe konstrukcije z manjšo nosilnostjo.
Polistirenske plošče za čiste prostore zagotavljajo osnovno raven zvočne izolacije. Spodaj so navedene izmerjene vrednosti za različne debeline.
| Debelina plošče (mm) | Zvočna izolacija (dB) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
Ta stopnja zvočne izolacije je primerna za splošne industrijske obrate in standardne čiste prostore, vendar je nižja kot pri ploščah iz kamene volne ali magnezijevega oksisulfata.
When used as wall panels, the allowable vertical loads vary by thickness and wind load condition. Spodnja tabela prikazuje referenčne vrednosti.
| Obremenitev z vetrom (kg/m²) | 50 mm | 75 mm | 100 mm | 150 mm | 200 mm | 250 mm |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
Plošča debeline 75 mm prenese dovoljeno navpično obremenitev 2.000 kg/m² pri obremenitvi vetra 2,5 kg/m², kar izpolnjuje zahteve glede nosilnosti za standardne predelne stene čistih prostorov.
EPS plošče za čiste prostore se običajno uporabljajo v splošnih čistih okoljih z omejenimi zahtevami glede požarne odpornosti:
Elektronska industrija:Predelne stene in spuščeni stropi za splošne delavnice za proizvodnjo elektronike, ki izpolnjujejo osnovne zahteve za zaščito pred prahom.
Predelava hrane:Stenske in stropne obloge za delavnice in skladišča za proizvodnjo hrane, ki pomagajo preprečiti prah in nečistoče iz proizvodnih prostorov.
Zdravstveno varstvo:Hodniki, garderobe in drugi pomožni prostori na nekritičnih bolnišničnih oddelkih.
Splošni industrijski obrati:Notranje predelne stene in ograjene strukture za strojne in montažne delavnice.
Naslednji parametri temeljijo na standardni proizvodnji in izmerjenih preskusnih podatkih. Prilagajanje je na voljo.
| Indikator uspešnosti | Parameter/Specifikacija | Opombe |
|---|---|---|
| Material za oblaganje | Barvno prevlečeno jeklo / pocinkano jeklo / nerjavno jeklo | Debelina: 0,4–1,2 mm |
| Material jedra | Polistirenska (EPS) pena | Gostota: 12–25 kg/m³ |
| Debelina plošče | 40–250 mm | Standard: 50/75/100 mm; prilagodljiv |
| Efektivna širina | 950 mm, 1150 mm | |
| Dolžina plošče | ≤12.000 mm | Prilagodljivo glede na potrebe projekta |
| Koeficient toplotnega prehoda (75 mm) | 0,442 W/(m²·K) | Boljša kot kamena volna enake debeline |
| Površinska gostota (50 mm) | ≈10 kg/m² | Lažji od plošč iz kamene volne |
| Zvočna izolacija (50 mm) | 20 dB | Basic acoustic performance |
| Zmogljivost zgorevanja | Brez požarne stopnje (standard) / B1 ali B2 (ognjevarno) | Standardni EPS je prepovedan v požarno nevarnih območjih |
1. Stroškovno učinkovita rešitev.EPS plošče nudijo znatne stroškovne prednosti pred ploščami iz kamene volne in aluminijevim satjem, zaradi česar so ekonomična izbira za velike splošne projekte čistih prostorov.
2. Lahka in učinkovita namestitev.Plošča debeline 50 mm tehta približno 10 kg/m², kar je precej lažje od enako debelih plošč kamene volne. To zmanjša stroške manipulacije in pospeši gradnjo.
3. Dobra toplotna izolacija.Plošča debeline 75 mm ima koeficient toplotne prehodnosti 0,442 W/(m²·K), kar je boljše od plošč enake debeline iz kamene volne.
4. Ustrezna nosilnost.Plošča debeline 75 mm prenese 2.000 kg/m² pod pritiskom vetra 2,5 kg/m² in tako izpolnjuje konstrukcijske zahteve za standardne predelne stene.
5. Jasno opredeljen obseg uporabe.Plošče so primerne za splošno čista okolja, kjer požarna odpornost ni potrebna, kot so delavnice elektronskih komponent in predelovalni prostori za hrano.
EPS jedro je gorljivo. Pri sežigu proizvaja dim in hlape, ki so strupeni, standardni izdelek pa nima ocene požarne odpornosti. Veljajo naslednje omejitve:
1.Standardne EPS plošče so prepovedane v projektih čistih prostorov, ki zahtevajo posebne požarne ocene, vključno s farmacevtskimi delavnicami GMP, bolnišničnimi operacijskimi sobami in obrati za proizvodnjo elektronskih čipov.
2.Uporabljajo se lahko samo na območjih, kjer lokalni predpisi o požarni varnosti stavb dovoljujejo materiale, ki ne zavirajo ognja.
3.Za projekte, ki zahtevajo požarno odporne plošče, je treba izbrati alternative, kot so plošče za čiste prostore iz kamene volne (razred A negorljivo) ali plošče z magnezijevim oksisulfatom.
4.Če je zahtevana ocena odpornosti proti ognju, je treba upoštevati samo plošče EPS z dodanimi zaviralci gorenja, ki so bili testirani in certificirani kot razred B1 ali B2, njihova uporaba pa mora biti v skladu z lokalnimi predpisi.
1.Delavnice za splošno proizvodnjo elektronike in sestavljanje komponent brez posebnih zahtev glede požarne odpornosti.
2.Prehrambene delavnice in skladišča živil v prostorih brez visokih temperatur.
3.Bolnišnični hodniki, garderobe in nekritična področja zdravstvene podpore.
4.Notranje predelne stene in ohišja za standardne industrijske obrate, kot so strojne in montažne delavnice.
EPS plošče so lažje in cenejše ter imajo pri enaki debelini nekoliko boljšo toplotno izolativnost. Vendar so plošče iz kamene volne negorljive v razredu A in so primerne za območja z zahtevami glede požarne odpornosti, medtem ko standardne plošče EPS niso. Izbira je odvisna od požarnovarnostnih zahtev projekta in proračuna.
V večini primerov ne. Farmacevtske delavnice GMP običajno zahtevajo negorljive plošče razreda A. Celo ognjevarne EPS plošče z ocenami B1 ali B2 morda ne bodo izpolnjevale zahtev glede požarne varnosti teh objektov. Namesto tega se običajno priporočajo plošče iz kamene volne ali magnezijevega oksisulfata.
EPS plošče morajo biti shranjene na suhem, pokritem mestu, stran od virov vžiga, isker in odprtega ognja. Dolgotrajno jih je treba zaščititi pred neposredno sončno svetlobo, saj lahko izpostavljenost UV žarkom poškoduje oblogo in sredico. PVC zaščitna folija naj ostane na mestu do končne namestitve.
Te plošče so namenjene notranji uporabi. Za zunanjo uporabo morata biti obložni material in konstrukcijska podpora posebej zasnovana za zunanje pogoje, oceniti je treba požarno varnost sklopa. Priporočljivo je, da se pred zunanjo uporabo EPS plošč posvetujete s proizvajalcem.
Standardni EPS nima ognjevarnih dodatkov in nima požarne stopnje. Ognjevarni EPS vsebuje dodatke, ki upočasnijo širjenje plamenov in lahko pri testiranju dosežejo ocene razreda B1 ali B2. Vendar pa tudi ognjevarni EPS ostane vnetljiv in ga je treba uporabljati samo tam, kjer to dovoljujejo predpisi o požarni varnosti.
Tianjin SENBO Building Materials Technology Co., Ltd. je proizvajalec polistirenskih plošč za čiste prostore, čistilnih plošč iz papirnatega satja, ročno izdelanih plošč za čiste prostore, ki absorbirajo zvok, in drugih izdelkov iz kovinskih ovojnic. Naša proizvodna baza se nahaja v Jinghai Economic Development Zone, Tianjin, Kitajska, opremljena z avtomatiziranimi proizvodnimi linijami in štiristopenjskim postopkom nadzora kakovosti. Za več informacij o naši tovarni, certifikatih, zmožnostih testiranja in projektnih referencah obiščite našoO nasstran ozkontaktirajte našo inženirsko ekipo.
