Ročno izdelane plošče za čiste prostore, znane tudi kot ročno izdelane kompozitne plošče, so materiali za ohišje, izdelani z ročnim sestavljanjem notranjega okvirja in ne z neprekinjeno obdelavo na proizvodni liniji.Gradbeni materiali SENBOdobavlja te plošče za projekte čistih prostorov, ki zahtevajo visoko dimenzijsko natančnost, ravnost površine in tesno tesnjenje spojev.

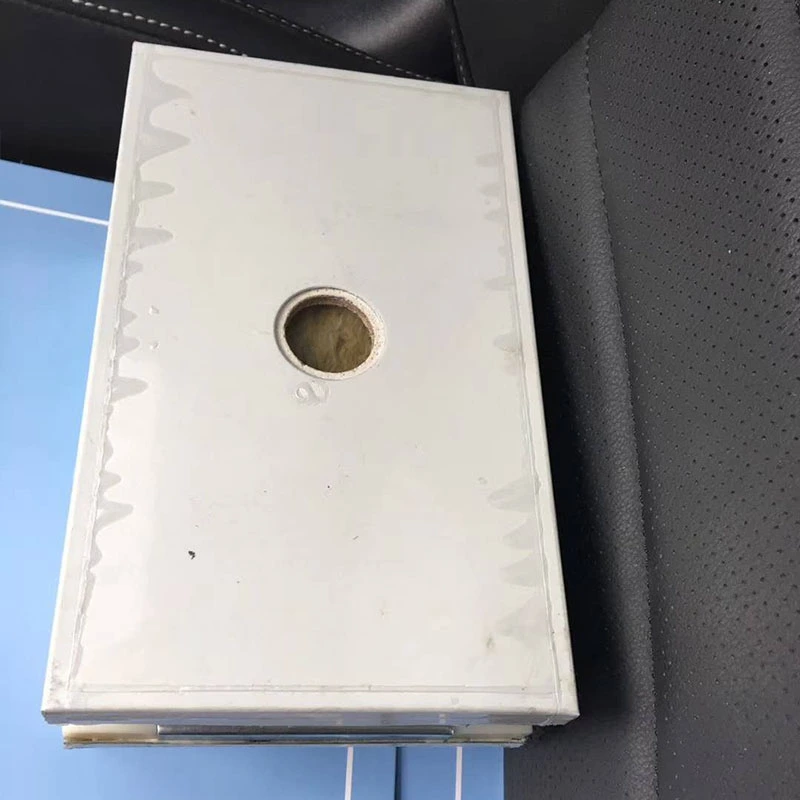

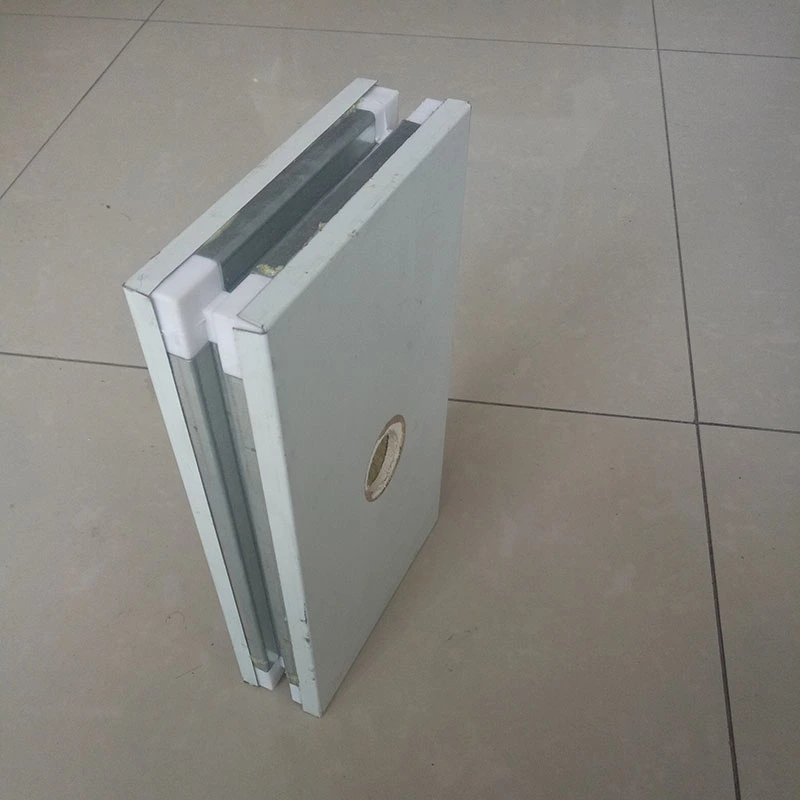

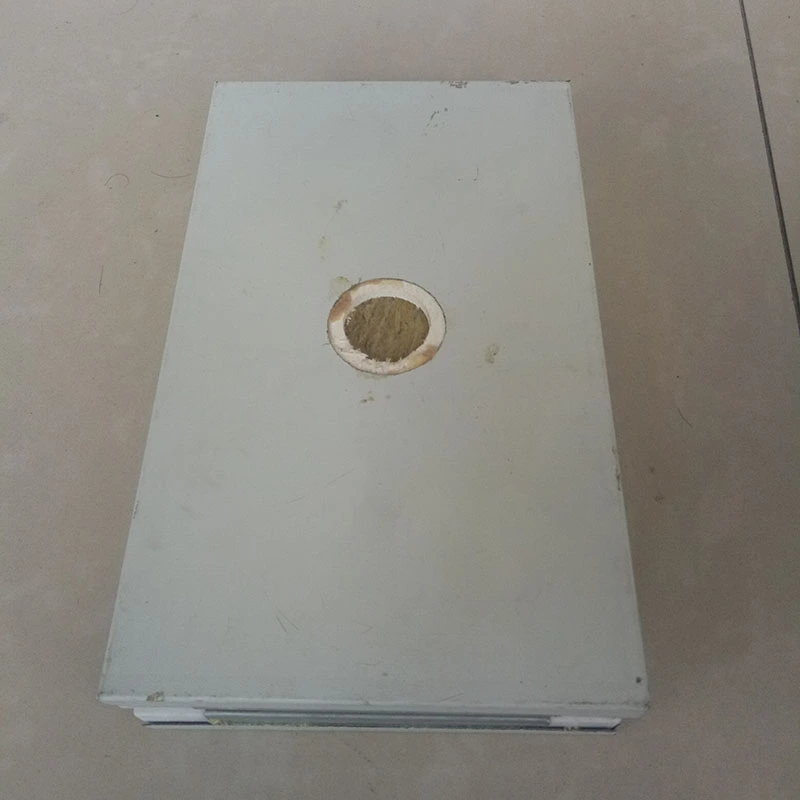

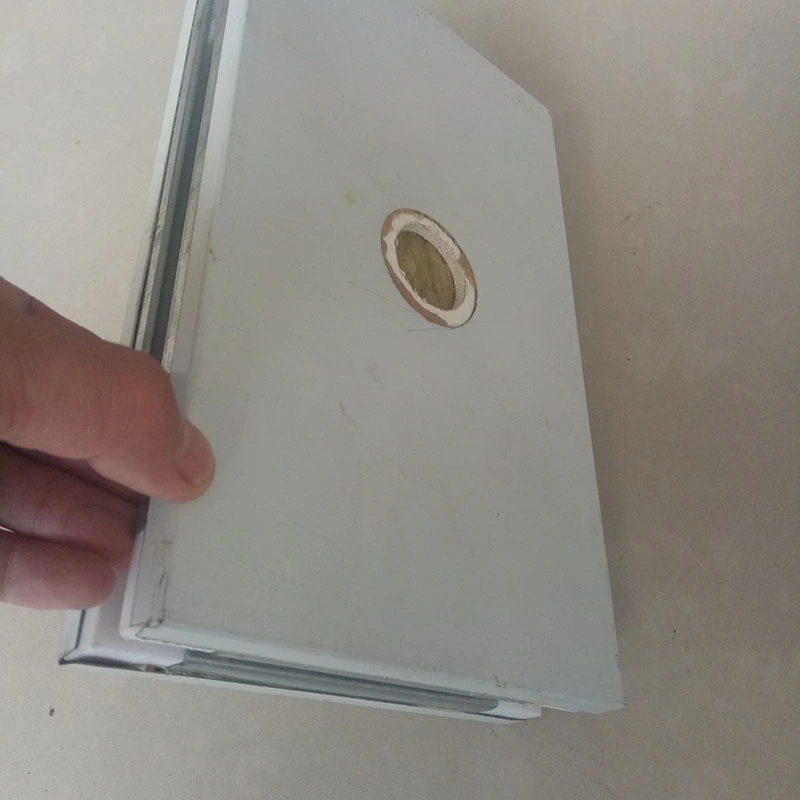

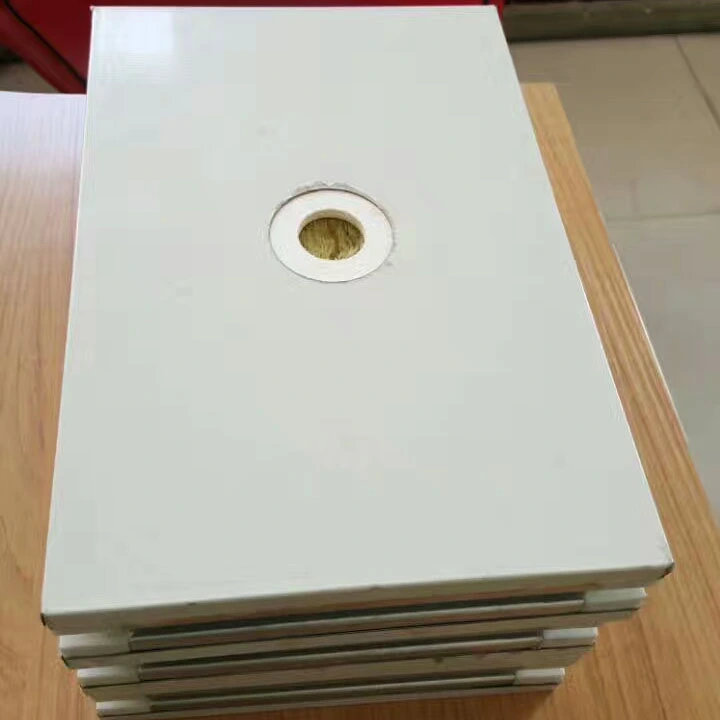

Plošče imajo kompozitno sendvič strukturo z barvno prevlečenimi jeklenimi oblogami na obeh straneh za čiste prostore (debeline 0,4–0,8 mm, z nerjavečim jeklom na voljo na zahtevo) in funkcionalnim jedrom. Obod je zatesnjen z okvirjem iz pocinkanega jeklenega traku. Ključna razlika od strojno izdelanih plošč je ročni postopek sestavljanja, ki omogoča strožji nadzor nad poravnavo okvirja in prileganje spoja. Zaradi tega so plošče posebej primerne za okolja s strogimi zahtevami glede zrakotesnosti in estetike.
Na voljo je več osnovnih možnosti, od katerih je vsaka izbrana za različne požarne stopnje, moč in proračunske zahteve.
Jedro iz kamene volne/steklo-magnezij (MGO) iz kompozita kamene volne:Uporablja hidrofobno kameno volno (gostota 100–140 kg/m³, toplotna prevodnost ≤0,043 W/(m·K), hidrofobnost ≥98 %), enostransko ali obojestransko laminirano s steklomagnezijsko ojačanimi ploščami. Dvostranska konfiguracija MGO nudi najvišjo požarno odpornost.
Jedro iz magnezijevega oksisulfata (MOS):Ima požarno stopnjo razreda A1, vpojnost vode ≤0,8 % in odpornost na visoke temperature nad 1200 °C. Združuje požarno odpornost in odpornost proti vlagi z lahkim profilom.
Jedro iz silicijevega dioksida (modificirana kamena volna):Gostota je približno 80 kg/m³, z razredom zgorevanja A in temperaturami požarne odpornosti nad 1000 °C.
Satovje jedro iz papirja ali aluminija:Lahka in visoko trdna, primerna za aplikacije z omejitvami lastne teže ali zahtevnimi zahtevami glede ravnosti površine.
Možnosti debeline plošč vključujejo 50 mm, 75 mm in 100 mm, z možnostjo prilagajanja od 30 mm do 200 mm. Standardne širine so 980 mm in 1180 mm, po naročilu pa je možna izdelava nestandardnih širin. Dolžine stenskih plošč so do 6000 mm, medtem ko so dolžine stropnih plošč omejene na 3000 mm.

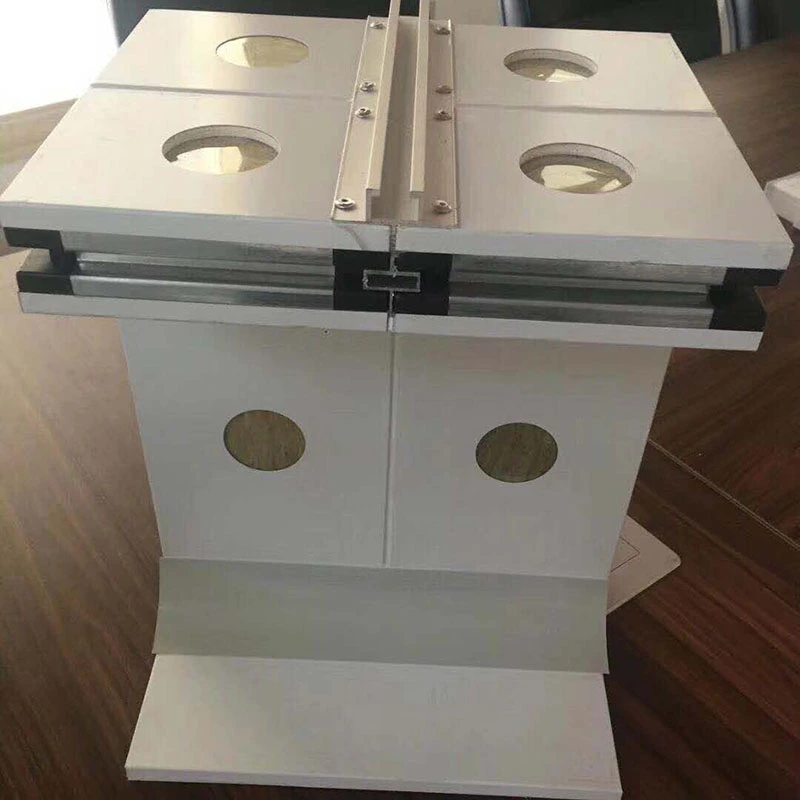

Metode povezovanja vključujejo H-profil, pero in utor, prepletene in "tri ženske-en-moški" spojne konfiguracije. Izbira je odvisna od zaporedja namestitve, zahtev glede tesnjenja in ali je v prihodnosti predvidena demontaža.
Izdelek je v skladu z GB/T 23932-2009 (sendvič plošče s kovinsko oblogo za zgradbe) in JC/T 2761-2023 (tehnične zahteve za učinkovitost čiščenja dekorativnih plošč s funkcijami čiščenja).
Požarna varnost je osrednji vidik inženiringa čistih prostorov. Odvisno od materiala jedra lahko ocena učinkovitosti zgorevanja doseže razred A ali razred A1. Meje požarne odpornosti se razlikujejo glede na konfiguracijo: plošče debeline 50 mm z enim slojem MGO in kameno volno dosežejo vsaj 1 uro; 50 mm plošče z dvojnimi sloji MGO dosežejo najmanj 2 uri; in 100 mm plošče z dvojnimi sloji MGO dosežejo najmanj 4 ure. Plošče z magnezijevim oksisulfatom prenesejo visoke temperature, ki presegajo 1200°C, ne da bi oddajali strupeni dim.
Za projekt Yantai New Era Health Industry New Park (skupna naložba v višini 2 milijard RMB, ki pokriva 278.300 m²) so bile izbrane ročno izdelane plošče iz kamene volne z dvojno MGO za delavnico za proizvodnjo zdravstvenih dodatkov, delavnico za dnevno proizvodnjo kemikalij in center za raziskave in razvoj/testiranje. Skupna površina uporabe je bila približno 26.000 m². Pri projektu so bili uporabljeni okvirji v obliki loka iz pocinkanega jekla debeline 0,8 mm in specializirani kotni sistemi. Projektna dokumentacija in fotografije so na voljo na zahtevo.
Kompozitna ojačitvena plast MGO in obodno ogrodje iz pocinkanega jekla dajeta tem ploščam večjo upogibno nosilnost in odpornost na udarce kot strojno izdelane plošče. Testiranje kaže upogibno zmogljivost najmanj 0,5 kN/m² za stenske plošče in 1,2 kN/m² za stropne plošče, merjeno pri upogibu L₀/250.
Ravnost površine se ohranja pri 0,5 mm ali več, kar podpira stroge končne zahteve inženiringa čistih prostorov in pomaga, da plošče med dolgotrajno uporabo ostanejo ravne.
Gosta kovinska obloga in hidrofobno jedro iz kamene volne (vodoodbojnost ≥98 %) preprečujeta, da bi plošče absorbirale vlago in nastajale plesni v okoljih čistih prostorov z visoko vlažnostjo. Jedro iz magnezijevega oksisulfata ima stopnjo absorpcije vode 0,8 % ali manj in se po osmih urah potopitve v vodo ne deformira. Kompozitni sloj MGO doda dodatno odpornost proti vlagi in ima naravne protimikrobne lastnosti.
Toplotna prevodnost jedra iz kamene volne se giblje od 0,035 do 0,043 W/(m·K), odvisno od specifičnega tipa jedra. Hidrofobna obdelava pomaga vzdrževati stabilno izolacijo v pogojih stalne temperature in vlažnosti, kar zmanjšuje porabo energije HVAC.
Ročno sestavljena struktura omogoča odstranitev in ponovno namestitev posameznih plošč brez poškodb. To je uporabno, ko je treba prestaviti opremo, prilagoditi procese ali je potrebna prostorska rekonfiguracija po začetni gradnji. Plošče je mogoče prilagoditi tudi z ukrivljenimi vogali, vdelanimi vodi, vnaprej izrezanimi odprtinami in integriranimi okni, kar zmanjša sekundarno obdelavo na kraju samem in pomaga ohranjati celoten videz sistema čistih prostorov.
Naslednji parametri temeljijo na standardni proizvodnji in ustreznih preskusnih standardih. Poročila o preskusih so na voljo na zahtevo.
| Indikator uspešnosti | Parameter/Specifikacija | Opombe / Standardna osnova |
|---|---|---|
| Material plošče | Barvno prevlečeno jeklo za čiste prostore / nerjavno jeklo / pocinkano jeklo | Debelina: 0,3–0,8 mm; dvostransko prilagajanje |
| Vrsta materiala jedra | Kamena volna, enojna/dvojna kamena volna MGO, MOS, silicijev dioksid, satovje | Izbrano glede na zahteve glede ognja in trdnosti |
| Gostota jedra (kamena volna) | 80–140 kg/m³ | Hidrofobnost: ≥98% |
| Toplotna prevodnost | 0,035–0,043 W/(m·K) | Odvisno od vrste jedra |
| Debelina plošče | 50 / 75 / 100 mm (prilagodljivo: 30–200 mm) | |
| Širina plošče | 980 mm, 1180 mm (standardno) | Na voljo nestandardne velikosti |
| Dolžina stenske plošče | ≤6000 mm | |
| Dolžina stropne plošče | ≤3000 mm | |
| Zmogljivost zgorevanja | Razred A / A1 (negorljivo) | Preizkušeno po GB 8624-2012 |
| Meja požarne odpornosti | Enojni MGO 50 mm: ≥1 h; dvojni MGO 50 mm: ≥2 h; dvojni MGO 100 mm: ≥4 h | Na podlagi standardnih požarnih testov |
| Upogibna zmogljivost stenske plošče | ≥0,5 kN/m² | Pri upogibu L₀/250 |
| Upogibna zmogljivost stropne plošče | ≥1,2 kN/m² | Pri upogibu L₀/250 |
| Absorpcija vode (jedro MOS) | ≤0,8 % | Brez deformacij po 8 urah potopitve |
| Izvršni standardi | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | Na voljo je dokumentacija o skladnosti |
Za farmacevtske delavnice GMP in proizvodne linije cepiv:Plošče iz kamene volne Double-MGO z debelino 100 mm so pogosto določene za požarna območja, kjer je zahtevana 4-urna ocena. Potrdite, da osnovni material in obloga izpolnjujeta zahteve glede združljivosti čiščenja in razkuževanja.
Za čiste prostore za elektroniko in polprevodnike:Lahka jedra, kot je aluminijasto satje, lahko pridejo v poštev, kadar je lastna teža zaskrbljujoča. Preverite, ali ravnost plošče izpolnjuje zahteve za enakomernost laminarnega zračnega toka.
Za predelave hrane z visoko vlažnostjo:MOS jedra ponujajo nizko absorpcijo vode in naravne antimikrobne lastnosti. Kombinirajte z oblogami iz nerjavečega jekla na območjih s pogostim pranjem.
Za prostore, ki jih je mogoče preoblikovati:Izberite način povezave, ki podpira demontažo, kot so H-profil ali prepleteni spoji. To zmanjša prihodnje stroške prenove in zmanjša čas izpadov med spremembami postavitve.
1.Ohišja čistih prostorov z visoko požarno varnostjo za biofarmacevtske delavnice GMP, proizvodne linije cepiv in biološke laboratorije.
2.Bolnišnične operacijske sobe, oddelki za intenzivno nego in farmacevtski laboratoriji za raziskave in razvoj.
3.Čisti prostori za elektroniko in polprevodnike, obrati za proizvodnjo čipov in delavnice za precizne instrumente.
4.Ohišja za čiste prostore za predelavo hrane, objekte za proizvodnjo mleka in centralne kuhinje.
5.Čisti prostori za proizvodnjo litijevih baterij z novo energijo in proizvodnjo fotovoltaičnih modulov.
Ročno izdelane plošče ponujajo strožji nadzor nad notranjo poravnavo okvirja in prileganje spojev, kar vodi do boljše ravnosti površine in splošne togosti. Pogosto so določeni za vrhunske čiste prostore, kjer sta zrakotesnost in nosilnost kritični. Strojno izdelane plošče so bolj ekonomične in lahko zadostujejo za standardne aplikacije.
Za 4-urno požarno odpornost je priporočena konfiguracija plošče debeline 100 mm z dvostranskimi ploščami iz magnezijevega oksida in jedrom iz kamene volne. To je bilo preizkušeno do 4-urne omejitve. Potrdite pri projektnem inženirju požarne varnosti, da navedeni sklop izpolnjuje lokalne zahteve kodeksa.
ja Snemljiva oblika omogoča odstranitev in ponovno namestitev posameznih plošč brez poškodb. To je še posebej uporabno v čistih sobah, kjer se spremeni postavitev opreme ali kjer se načrtuje prihodnja širitev. Izbira načina povezave vpliva na enostavnost demontaže.
Obe jedri sta odporni na vlago. MOS jedra imajo stopnjo absorpcije vode 0,8 % ali manj in se po dolgotrajni potopitvi ne deformirajo. Jedra iz kamene volne se zanašajo na hidrofobno obdelavo, da se doseže stopnja vodoodbojnosti najmanj 98 %. Za izjemno mokra okolja je MOS morda boljša izbira; pri večini aplikacij v čistih prostorih se katera koli jedra dobro obnesejo, če so pravilno zaprta.
Prilagoditev vključuje nestandardne debeline (30–200 mm), posebne širine, ukrivljene vogale, vgrajene cevi, vnaprej izrezane odprtine in integrirana okna. Te možnosti pomagajo zmanjšati sekundarno obdelavo na mestu in ohraniti vizualno doslednost čiste sobe. Za naročila po meri veljajo minimalne količine in podaljšani dobavni roki.
