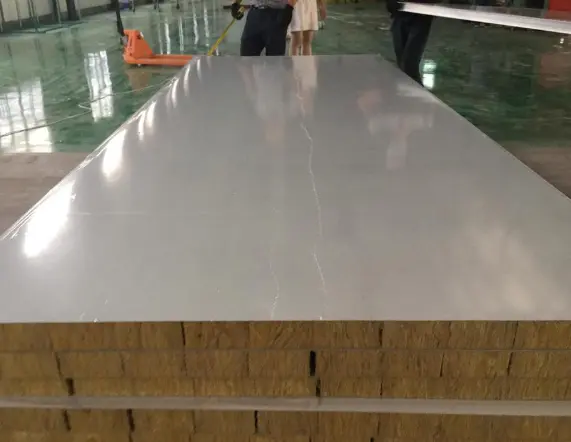

Plošče za čiste prostore iz nerjavečega jekla, znane tudi kot čistilne plošče, so plošče s strukturo sendviča, proizvedene s kompozitnim postopkom.Gradbeni materiali SENBOdobavlja te plošče za nadzorovana okolja v farmacevtski, medicinski, elektronski in prehrambeni industriji, s poudarkom na združljivosti materialov in dolgoročni učinkovitosti.
Plošče so sestavljene iz kovinskih oblog in funkcionalnega jedra. Možnosti obloge vključujejo barvno prevlečeno jeklo, nerjavno jeklo, aluminijevo zlitino in titan-cinkovo zlitino s tipično debelino 0,4–0,8 mm. Površinski premazi vključujejo PE (poliester), PVDF (fluoroogljik) in HDP (visoko vzdržljiv poliester). Obložni materiali so zasnovani tako, da dosežejo koeficient odboja svetlobe 0,6–0,8, kar pomaga ohranjati dosledne svetlobne pogoje v čisti sobi.

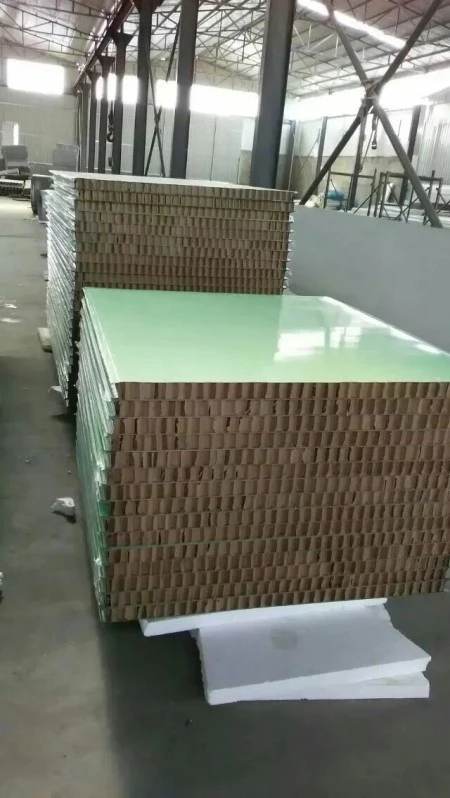

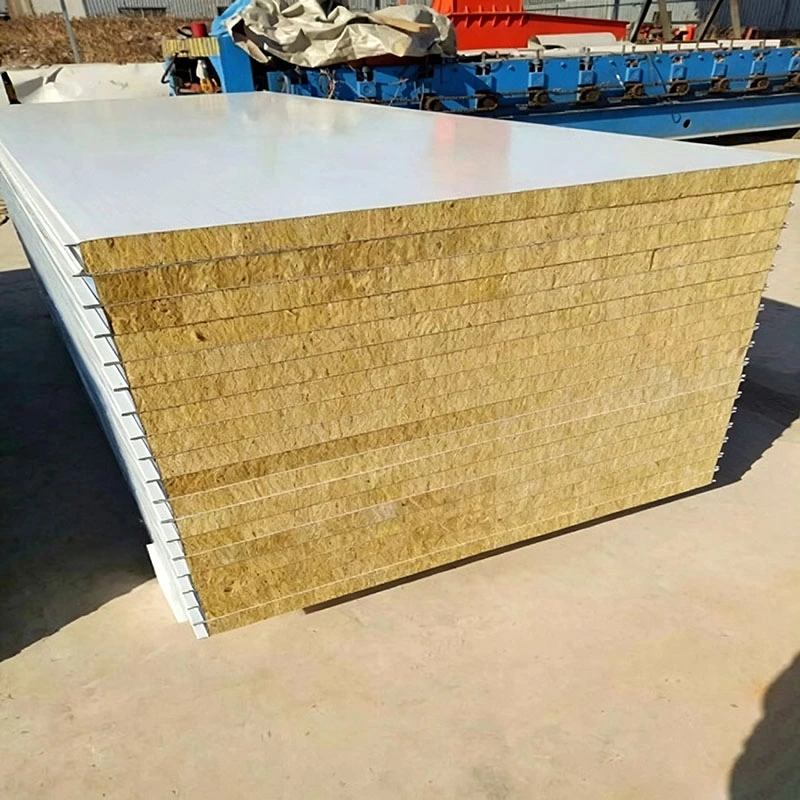

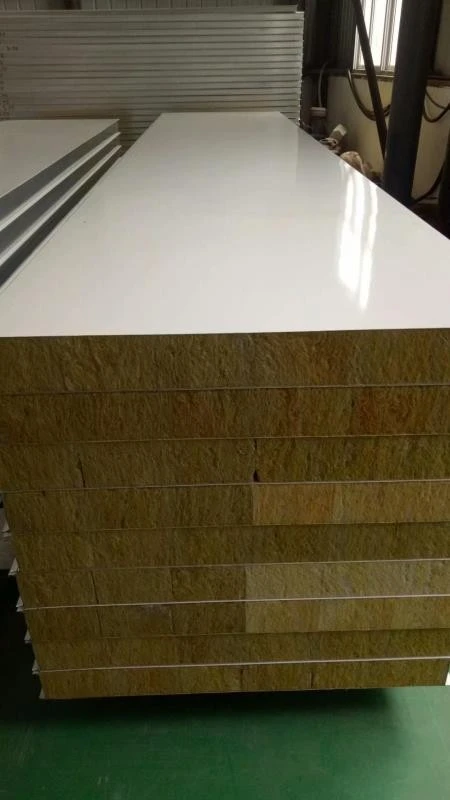

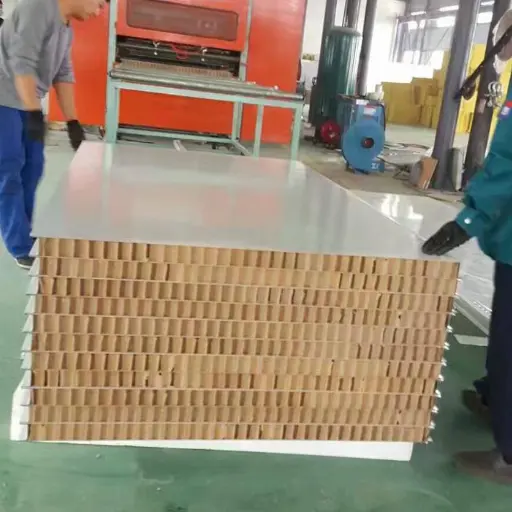

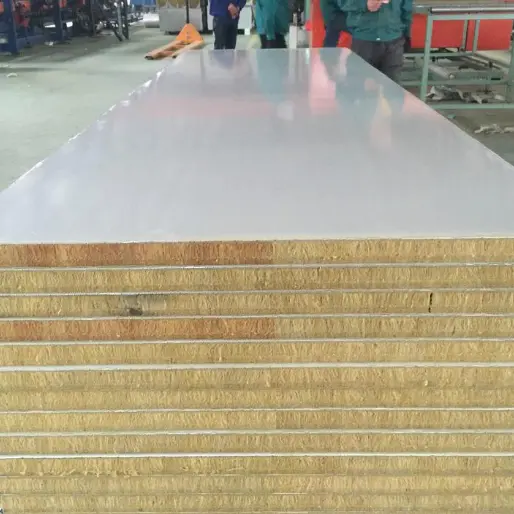

Pri izdelkih z antimikrobnim delovanjem so protimikrobna sredstva vključena v premaz. Ta sredstva so namenjena zaviranju rasti pogostih patogenih bakterij, kot so Staphylococcus aureus, Escherichia coli in Pseudomonas aeruginosa. Material jedra je izbran na podlagi požarne stopnje, zahtev glede trdnosti in funkcionalnih potreb, z možnostmi, vključno s kameno volno, stekleno-magnezijevo kameno volno, aluminijastim satjem, papirnatim satjem, magnezijevim oksisulfatom, kameno volno, modificirano s silicijem, in mavcem.
The following table compares key properties of three commonly used core materials for 50 mm thick panels. All values are based on standard laboratory test configurations; actual performance may vary with panel construction and installation conditions.
| Vrsta materiala jedra | Gostota jedra | Teža plošče (50 mm) | Upogibna nosilnost (50 mm) | Ocena požarne odpornosti | Hidrofobnost |
|---|---|---|---|---|---|
| Kamena volna | 100–120 kg/m³ | 15–16 kg/m² | 1,1 kN/m² | 30 min | ≥98 % |
| Steklo-magnezijeva kamena volna | — | 17–23 kg/m² | 1,25 kN/m² | 60 min | — |
| Aluminijasto satje | — | 10–15 kg/m² | 1,0 kN/m² | 41 min | — |
Vrednosti požarne odpornosti se nanašajo na ploščo debeline 50 mm v standardni konfiguraciji stene, preizkušeno v skladu z ustrezno metodo požarnega preskusa. Poročila o preskusih so na voljo na zahtevo.
Standardne širine plošč so 980 mm in 1180 mm za tipe s sredinsko povezavo ter 950 mm in 1150 mm za tipe s pero in utorom. Možnosti debeline so 50 mm, 75 mm, 100 mm in 150 mm, z možnostjo prilagajanja. Dolžine stenskih plošč so od 100 mm do 9000 mm, stropne pa od 100 mm do 3500 mm.

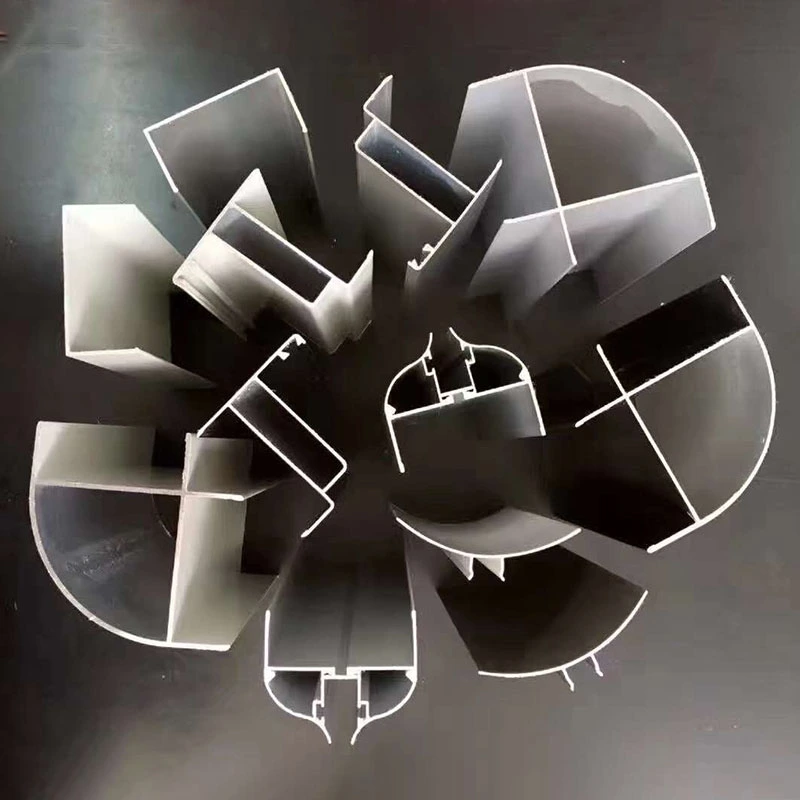

Uporabljata se dve glavni strukturni obliki. Centralno-priključne "box" plošče imajo na vseh štirih straneh vnaprej vdelane robne kobilice iz pocinkanega jekla v obliki črke Z in so povezane z aluminijastimi profili v obliki črke H. Plošče na pero in utor uporabljajo zaklepno povezavo moški-ženski, ki zagotavlja tesnejše tesnjenje spoja. Izbira med temi oblikami je odvisna od zahtevanega videza rege, učinkovitosti tesnjenja in zaporedja vgradnje.
V skladu s Kodeksom za načrtovanje čistih prostorov v farmacevtski industriji (GB 50457-2019) morajo pregradni sistemi prenesti tlačno razliko 100 Pa, stropni sistemi pa morajo imeti nosilnost vsaj 120 kg/m². V delavnicah GMP in proizvodnih linijah za cepiva morajo biti površine plošč odporne tudi na kisline, alkalije, slano pršilo in sredstva za sterilizacijo, kot je uparjeni vodikov peroksid (VHP). To zagotavlja dolgotrajno obstojnost pri pogostih protokolih dezinfekcije.
Medicinski čisti prostori, kot so operacijske sobe in enote intenzivne nege, zahtevajo goste, gladke površine plošč s tesno zatesnjenimi spoji, da se prepreči kopičenje prahu in rast bakterij. Na primer, v nekaterih projektih operacijskih sob so protimikrobne plošče čistih prostorov določene za podporo okolju z nizko vsebnostjo mikrobov. Anorganske predhodno prevlečene plošče s substrati iz kalcijevega silikata in poliestrskimi površinskimi premazi so ena možnost za te zahtevne nastavitve, običajno na voljo v ploščah 1220×2440×6 mm.
Obrati za predelavo hrane in centralne kuhinje morajo izpolnjevati zahteve glede protimikrobnosti in plesni v skladu z GB 50687-2011. Plošče čistih prostorov v teh okoljih bi morale prenesti pogosto čiščenje in pomagati vzdrževati higienično proizvodno območje. Gladke, neporozne površine poenostavljajo sanitarije in zmanjšujejo tveganje kontaminacije.
Objekti za proizvodnjo čipov in zaslonske plošče imajo posebne protistatične zahteve v skladu z GB 50472-2008. V osrednjih proizvodnih območjih so priporočljivi snemljivi predelni sistemi brez silikona, ki omogočajo dostop do opreme in prilagajanje procesa brez ustvarjanja kontaminacije z delci.
Laboratorijske čiste cone zahtevajo stenske površine, ki so odporne na kemične reagente in ostanejo stabilne skozi čas. Plošče, povezane z aluminijastimi profili in brezšivno prepleteno zasnovo, pomagajo ohranjati celovitost spoja in preprečujejo kopičenje prahu. Nekateri veliki laboratorijski projekti so to vrsto plošč uporabili za obloge zunanjih sten, kjer je kemična odpornost bistvena.
Naslednji parametri temeljijo na standardni proizvodnji in ustreznih preskusnih standardih. Poročila o preskusih in certifikati so na voljo na zahtevo. Za specifično standardno različico in preskusno konfiguracijo glejte dejansko poročilo o preskusu.
| Indikator uspešnosti | Parameter/Specifikacija | Opombe / Standardna osnova |
|---|---|---|
| Material za oblaganje | Barvno prevlečeno jeklo / nerjaveče jeklo / aluminijeva zlitina / titan-cink | Debelina: 0,4–0,8 mm |
| Površinski premaz | PE / PVDF / HDP | Odboj svetlobe: 0,6–0,8 |
| Vrsta materiala jedra | Kamena volna / Steklo-magnezijeva kamena volna / Aluminijasto satje / Papirnato satje / MOS itd. | Izbrano glede na zahteve glede ognja in trdnosti |
| Debelina plošče | 50/75/100/150 mm | Prilagodljiv |
| Širina plošče | Centralni spoj: 980 / 1180 mm; Pero in utor: 950 / 1150 mm | Prilagodljiv |
| Upogibna zmogljivost plošče iz kamene volne | ≥1,1 kN/m² (50 mm) | Testna metoda je na voljo na zahtevo |
| Hidrofobnost plošče iz kamene volne | ≥98 % | |
| Zmogljivost zgorevanja | Razred A (A1) za jedro iz kamene volne | Za GB 8624 (trenutna različica) |
| Ocena požarne odpornosti (50 mm) | Kamena volna: 30 min; Stekleno-magnezijeva kamena volna: 60 min; Aluminijasto satje: 41 min | Na podlagi standardnih požarnih testov; podrobnosti konfiguracije v poročilu |
| Zvočna izolacija (50 mm) | Kamena volna: 25 dB; Stekleno-magnezijeva kamena volna: 30 dB | |
| Nosilnost stropa | ≥120 kg/m² | Zahteva za farmacevtske čiste prostore |
| Koeficient prehoda toplote | 50 mm: ≤0,95 W/(m²·K); 75 mm: ≤0,6; 100 mm: ≤0,5 | |
| Odstopanje ravnosti | ≤2 mm | |
| Barvna razlika | ≤0,8 NBS (ista soba) |

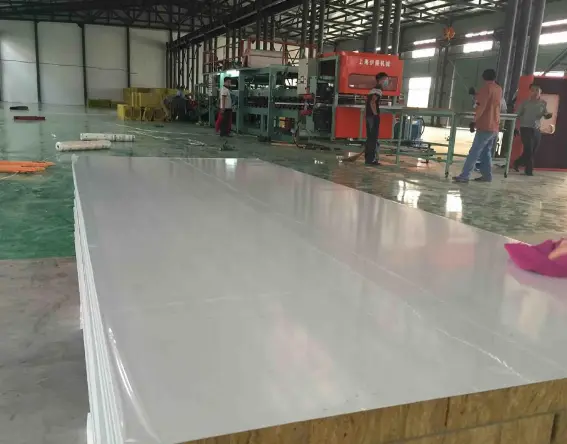

Gradbeni materiali SENBO proizvaja plošče za čiste prostore na avtomatiziranih proizvodnih linijah. Proizvodni proces vključuje pripravo kovinske obloge, rezanje jedra in namestitev, nanašanje lepila, vroče stiskanje, tesnjenje robov in končno obrezovanje. Vsaka serija je pred odpremo pregledana glede dimenzijske točnosti, ravnosti površine, trdnosti lepljenja in kakovosti premaza.
Naša skupina za nadzor kakovosti izvaja vhodni pregled materiala na jeklenih kolutih in jedrnih materialih, medprocesne preglede med laminacijo in končni pregled končnih plošč. Poročila o preskusih učinkovitosti zgorevanja, toplotne prevodnosti in drugih ključnih parametrov je mogoče zagotoviti s pošiljkami.
Za pripravo natančne ponudbe prosimo, da svojemu povpraševanju posredujete naslednje podatke:
1.Uporaba plošč: stenski ali stropni sistem.
2.Zahtevana debelina in širina plošče.
3.Material in debelina obloge.
4.Prednostni material jedra (kamena volna, stekleno-magnezijeva kamena volna, aluminijasto satje itd.).
5.Zahteva glede požarne odpornosti (razred A, B1 ali določeno trajanje požarne odpornosti).
6.Klasifikacija čistih prostorov ali industrijski standard (farmacevtika, elektronika, hrana itd.).
7.Antistatična zahteva (če obstaja).
8.Izpostavljenost kemikalijam ali protokoli za dezinfekcijo (npr. VHP, na osnovi klora).
9.Zahteva za obremenitev stropa (če obstaja).
10.Prednostna vrsta povezave: sredinska povezava ali povezava na pero in utor.
11.Zahteve za vrata, okna ali odpiranje.
12.Lokacija projekta in predvidena količina.
1.Čisti pregradni in stropni sistemi za biofarmacevtske GMP delavnice in proizvodne linije cepiv.
2.Ograjene strukture za bolnišnične operacijske sobe, intenzivne enote in izolacijske oddelke z negativnim tlakom.
3.Čiste sobe za elektroniko, polprevodnike in proizvodnjo čipov.
4.Sistemi ohišij za čiste prostore za predelavo hrane, mlekarne in centralne kuhinje.
5.Laboratorijska čista območja, proizvodnja natančnih instrumentov in vesoljska čista okolja.
Centralne priključne plošče uporabljajo aluminijaste profile v obliki črke H in nudijo raven, neprekinjen videz površine. Plošče s pero in utorom uporabljajo prepletene robove, ki zagotavljajo tesnejše tesnjenje in so pogosto prednostne tam, kjer je celovitost spoja kritična. Odločitev je odvisna od zahtev glede tesnjenja, zaporedja namestitve in estetskih preferenc.
Prosimo, navedite uporabo plošče (stena ali strop), debelino, širino, material obloge, material jedra, zahteve glede požarne stopnje, klasifikacijo čistih prostorov, morebitne potrebe po antistatični ali kemični odpornosti, vrsto povezave in lokacijo projekta. Podroben kontrolni seznam je naveden zgoraj.
Večja debelina plošče in gostota jedra na splošno povečata upogibno togost in nosilnost. Za farmacevtske strope je pogosto zahtevana nosilnost vsaj 120 kg/m². Naša ekipa inženirjev vam lahko pomaga izbrati konfiguracijo, ki ustreza vašim specifičnim razponom in obremenitvam.
Zagotavljamo lahko poročila o preskusih učinkovitosti zgorevanja (GB 8624), požarne odpornosti, toplotne prevodnosti, upogibne zmogljivosti in protimikrobne učinkovitosti (če je primerno). Na voljo so tudi certifikati materialov za jeklene obloge in materiale jedra. Ob naročilu navedite svoje zahteve glede dokumentacije.
V mnogih primerih se lahko isti tip plošče uporablja za stene in strope, vendar je največja dolžina stropnih plošč običajno krajša (3500 mm), da se nadzoruje upogib. Stropne plošče lahko zahtevajo tudi večjo upogibno zmogljivost. Naša tehnična ekipa lahko potrdi, ali posamezna konfiguracija ustreza obema aplikacijama.
Tianjin SENBO Building Materials Technology Co., Ltd. je proizvajalec plošč za čiste prostore, ročno izdelanih panelov za čiste prostore, plošč iz kamene volne za čiste prostore, vrat za čiste prostore in drugih izdelkov iz kovinskih ovojnic. Naša proizvodna baza se nahaja v Jinghai Economic Development Zone, Tianjin, Kitajska, opremljena z avtomatiziranimi proizvodnimi linijami in štiristopenjskim postopkom nadzora kakovosti. Za več informacij o naši tovarni, certifikatih, zmožnostih testiranja in projektnih referencah obiščite našoO nasstran ozkontaktirajte našo inženirsko ekipo.
