Ročno izdelane plošče za čiste prostore, ki absorbirajo zvok

Ročno izdelane plošče za čiste prostore, ki absorbirajo zvok, imajo dvojni namen. Ohranjajo funkcije čistega ohišja standardnih plošč za čiste prostore, hkrati pa zagotavljajo akustični nadzor s pomočjo perforirane površine in jedra, ki absorbira zvok.Gradbeni materiali SENBOdobavlja te plošče za projekte, ki zahtevajo nadzorovana okolja in zmanjšanje hrupa.

Konstrukcija plošče in možnosti materiala

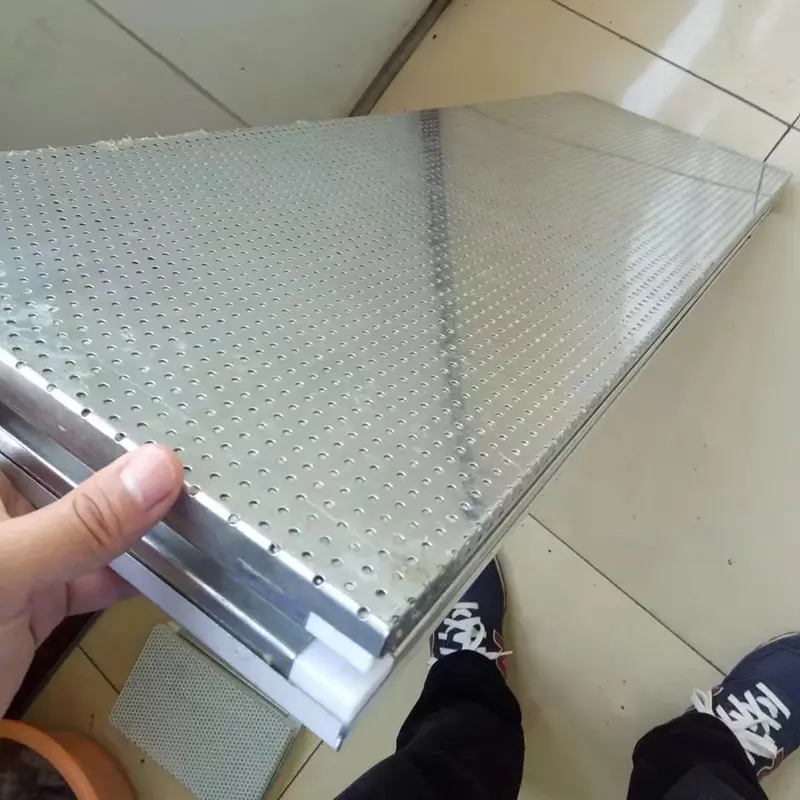

Ročno izdelane plošče za čisti prostor, ki absorbirajo zvok, uporabljajo sestavljeno sendvič strukturo. Zunanja plast je porozna kovinska plošča iz barvno prevlečenega jekla, pocinkanega jekla ali nerjavečega jekla. Obdeluje se z opremo za natančno perforacijo, premere in razmike lukenj pa je mogoče prilagoditi, da ustrezajo zahtevam glede akustične zasnove.

Srednji sloj je jedro, ki absorbira zvok, običajno iz kamene volne ali steklene volne. Njegova površina je prekrita z ognjevarno netkano tkanino ali ognjevarno tkanino iz steklenih vlaken, da se prepreči razpadanje vlaken. Zadnja plast je trdna, zatesnjena kovinska plošča. Robovi so zatesnjeni s hladno vlečenimi profili iz aluminijeve zlitine in zlepljeni v končno ploščo.

Vzorci perforacije vključujejo perforacijo z režami ali perforacijo po celotni površini, odvisno od akustičnih zahtev. Tipična specifikacija uporablja premer luknje 3 mm in razmik med luknjami 6 mm. Standardne širine plošč segajo od 980 mm do 1.180 mm, z možnostjo prilagoditve za nestandardne velikosti. Možnosti debeline materiala jedra so od 50 mm do 200 mm, debelina jeklene pločevine pa je nastavljiva med 0,4 mm in 1,5 mm.

Možnosti obloge vključujejo barvno prevlečeno jeklo (s premazi, kot so poliester, PVDF, SMP ali HDP), pocinkano jeklo in nerjavno jeklo. Barve je mogoče prilagoditi v skladu s standardi RAL, da ustrezajo arhitekturnim in dekorativnim zahtevam.

Preizkušene karakteristike delovanja

1. Akustična zmogljivost: zvočna izolacija 35 dB

Akustična zmogljivost teh plošč je določena s sestavljeno strukturo perforirane obloge in jedra, ki absorbira zvok. Zvočni valovi prehajajo skozi perforacije v porozno vlaknasto jedro, kjer trenje in viskozni učinki med vlakni pretvarjajo zvočno energijo v toploto, s čimer dosežemo absorpcijo zvoka in zmanjšanje hrupa.

Testiranje je pokazalo, da plošča debeline 100 mm z jeklenimi oblogami debeline 1,0 mm in gostoto kamene volne 120 kg/m³ doseže zvočno izolativno vrednost 35 dB. Akustična zmogljivost je testirana v skladu z GB/T 20247, "Akustika: Merjenje absorpcije zvoka v odmevni sobi." Koeficient zmanjšanja hrupa (NRC) se izračuna kot aritmetična sredina koeficientov absorpcije zvoka pri oktavnih pasovih 250 Hz, 500 Hz, 1000 Hz in 2000 Hz. NRC 0,5 ali več pomeni kvalificiran material za absorpcijo zvoka.

2. Požarna odpornost: negorljiv razred A

Jedro iz kamene volne je anorganski vlaknati material, razvrščen kot negorljiv razred A. Z gostoto jedra najmanj 120 kg/m³ za kameno volno ali 64 kg/m³ za stekleno volno, material ob izpostavljenosti ognju ne gori, se ne stopi ali kaplja in ne proizvaja strupenega dima. To izpolnjuje obvezne zahteve glede požarne varnosti za materiale za ovoje čistih prostorov in javnih zgradb v Kodeksu za načrtovanje požarne zaščite stavb.

3. Toplotna izolacija: Toplotna prevodnost ≤0,043 W/(m·K)

S toplotno prevodnostjo največ 0,043 W/(m·K) jedro kamene volne zagotavlja toplotno izolacijo poleg absorpcije zvoka. To pomaga zmanjšati prenos toplote med notranjim in zunanjim okoljem ter zmanjša porabo energije.

4. Čistoča: gosta površina brez odvajanja vlaken

Površina plošče je gladka in ravna, s tesnimi, brezšivnimi spoji, ki ne privlačijo prahu ali mikroorganizmov. Jedro, ki absorbira zvok, je obloženo z negorljivo netkano tkanino ali ognjevarno tkanino iz steklenih vlaken. To učinkovito preprečuje odpadanje vlaken kamene volne ali steklene volne in ohranja higienske standarde za okolja čistih prostorov.

5. Strukturna togost: Prednosti ročno izdelane konstrukcije

Obodno okvirje uporablja hladno vlečene profile iz aluminijeve zlitine, kar daje tem ročno izdelanim ploščam vrhunsko splošno togost in upogibno nosilnost v primerjavi s strojno izdelanimi ploščami. Spoji na pero in utor so napolnjeni s poliuretansko peno, ki povečuje strukturno celovitost, hkrati pa preprečuje deformacijo spoja in puščanje vode.

Tehnične specifikacije

Naslednji parametri temeljijo na standardni proizvodnji in ustreznem testiranju. Prilagajanje je na voljo.

Ključne lastnosti in praktične prednosti

1. Preverjena akustična zmogljivost.Kompozitna struktura perforirane obloge in poroznega jedra zagotavlja absorpcijo zvoka in zmanjšanje hrupa. 100 mm plošča doseže 35 dB zvočne izolacije, testirano v skladu z GB/T 20247.

2. Požarna varnost razreda A.Jedro iz kamene volne je negorljivo in ne proizvaja strupenih hlapov, ko je izpostavljeno ognju, kar izpolnjuje zahteve požarne varnosti za čiste prostore in javne zgradbe.

3. Ročno izdelano tesnjenje robov za strukturno zanesljivost.Obodni okvir iz hladno vlečene aluminijeve zlitine in spoji na pero in utor, polnjeni s poliuretanom, preprečujejo deformacijo in pronicanje vode ter nudijo vrhunsko togost v primerjavi s strojno izdelanimi ploščami.

4. Zadrževanje vlaken za čistočo.Ognjevarna netkana tkanina ali ognjeodporna obloga iz steklenih vlaken preprečuje odpadanje vlaken in tako uravnoteži absorpcijo zvoka s higienskimi zahtevami.

5. Prilagoditev materiala in barve.Možnosti vključujejo barvno prevlečeno jeklo, pocinkano jeklo in nerjaveče jeklo s premazi PE, PVDF, SMP ali HDP in standardne barve RAL.

Premisleki glede načrtovanja in namestitve

Za akustično oblikovanje:Stopnja perforacije in gostota jedra neposredno vplivata na koeficient zmanjšanja hrupa. Sodelujte s svetovalcem za akustiko, da izberete ustrezen vzorec perforacije in material jedra za ciljno frekvenčno območje.

Za uporabo v čistih prostorih:Prepričajte se, da obloga in tesnilo spojev ustrezata zahtevanemu razredu čistosti. Obloge iz nerjavečega jekla so priporočljive za območja s pogostim pranjem ali izpostavljenostjo kemikalijam.

Za ognjevarne sklope:Preverite, ali debelina plošče in gostota jedra ustrezata zahtevani oceni požarne odpornosti. Ocena razreda A velja za jedro iz kamene volne; celotna zmogljivost sestavljanja je odvisna od podrobnosti namestitve.

Med namestitvijo:Uporabite ustrezno dvižno opremo, da preprečite poškodbe perforirane površine. Prepričajte se, da so spoji na pero in utor pravilno poravnani in napolnjeni s poliuretansko peno. PVC folijo zaščitite do končnega čiščenja.

Kje se te plošče uporabljajo

1.Prostori s posebnimi akustičnimi zahtevami, kot so brezehoične komore, zvočno izolirane sobe in snemalni studii.

2.Protihrupne ograje za blaženje prometnega hrupa ob avtocestah, železnicah in podzemnih železnicah.

3.Nadzor hrupa v okolju za javne zgradbe, kot so stadioni, gledališča in prometna središča.

4.Nadzor hrupa za industrijsko proizvodno opremo in splošno okolje obratov.

5.Območja znotraj čistih prostorov ali čistilnih naprav, ki zahtevajo posebno akustično zmogljivost.

Pogosto zastavljena vprašanja

1. Kako te plošče združujejo akustični nadzor s funkcionalnostjo čistih prostorov?

Plošče uporabljajo perforirano kovinsko oblogo, ki omogoča vstop zvočnih valov v jedro, ki absorbira zvok, medtem ko zatesnjena hrbtna plast in gladka površina ohranjata čistočo in zrakotesnost, ki sta potrebni za okolje čistih prostorov. Jedro je prekrito z netkano tkanino, ki preprečuje odpadanje vlaken, ki bi sicer onesnažila čisti prostor.

2. Kakšna je razlika med jedri iz kamene volne in steklene volne glede akustičnega delovanja?

Oba materiala sta porozna in učinkovito absorbirata zvok. Kamena volna ima običajno večjo gostoto (≥120 kg/m³) in zagotavlja boljšo požarno odpornost in zvočno izolacijo pri nizkih frekvencah. Steklena volna je lažja in se lahko uporablja tam, kjer je teža problematična, vendar ima običajno nekoliko nižjo gostoto (≥64 kg/m³). Izbira je odvisna od posebnih akustičnih in požarnih zahtev.

3. Ali je mogoče vzorec perforacije prilagoditi določenim frekvencam?

ja Premer lukenj, razmik in vzorec perforacije (z režami ali s celotno površino) je mogoče prilagoditi za ciljanje določenih frekvenčnih razponov. Manjša zaslonka in manjši razmik na splošno izboljšata visokofrekvenčno absorpcijo, medtem ko so za nizke frekvence morda potrebne večje odprtine. Svetovalci za akustiko lahko pomagajo določiti optimalno konfiguracijo.

4. Ali so te plošče primerne za zunanje protihrupne ograje?

Da, toda za zunanjo uporabo je treba oblogo in premaz izbrati glede na vzdržljivost na prostem. Priporočljivo je barvno prevlečeno jeklo s PVDF prevleko ali nerjavno jeklo. Robovi in ​​spoji plošč morajo biti zatesnjeni, da se prepreči vdor vode, nosilna konstrukcija pa mora biti zasnovana za obremenitve vetra.

5. Kako se plošče očistijo, ne da bi poškodovali akustično delovanje?

Gladko, neporozno površino lahko čistite z blagimi detergenti in mehko krpo. Izogibajte se abrazivnim čistilom, ki bi lahko opraskala površino ali poškodovala perforacije. Če je PVC zaščitna folija še vedno na mestu, jo je treba po namestitvi in ​​končnem čiščenju odstraniti.
