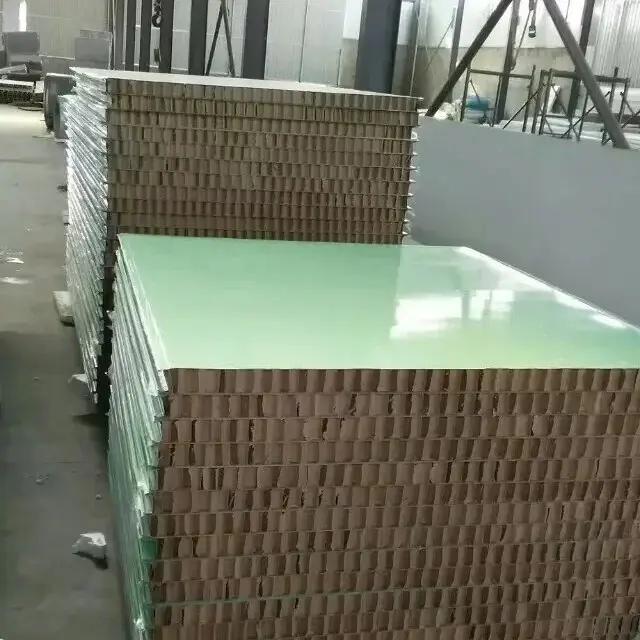

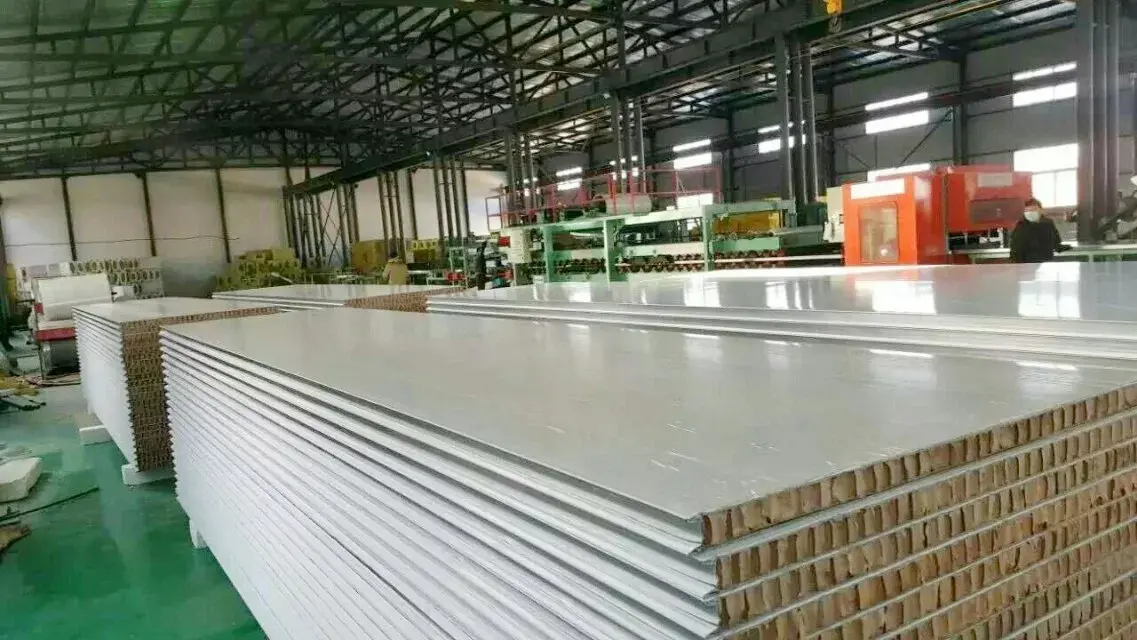

Papirnate plošče za čiste prostore v obliki satja so lahke kompozitne plošče, zasnovane za ohišja z nadzorovanim okoljem.Gradbeni materiali SENBOdobavlja te plošče za projekte čistih prostorov, ki dajejo prednost zmanjšani strukturni obremenitvi in okoljski učinkovitosti.

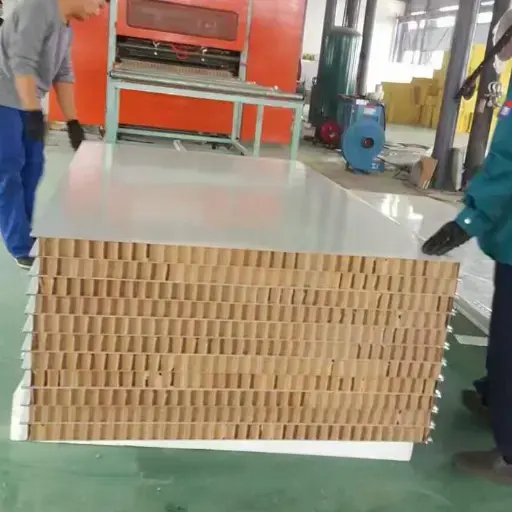

Plošča uporablja kompozitno sendvič strukturo. Obloge so izdelane iz barvno prevlečenega jekla, pocinkanega jekla ali nerjavečega jekla z debelino 0,3–1,0 mm, ki se lahko prilagodi zahtevam projekta. Jedro je ognjevarno papirnato satje, robovi pa so zatesnjeni s hladno vlečenimi profili, preden se sklop zlepi v končno ploščo.
Satovo jedro je izdelano iz naravne lesne mase, obdelane v valovito obliko in zlepljene z vodoodpornim lepilom, da tvorijo šesterokotno strukturo. Ta zasnova zagotavlja strukturno podporo, hkrati pa ohranja ploščo lahko. Gostota jedra je od 20 do 42 kg/m³, tlačna trdnost pa med 1,5 in 5,0 MPa.
Standardne debeline plošč so 50 mm, 75 mm in 100 mm, z možnostjo prilagajanja od 35 mm do 250 mm. Standardne širine vključujejo 950 mm, 980 mm, 1150 mm in 1180 mm. Dolžina stenske plošče lahko doseže 9.000 mm, medtem ko je dolžina stropne plošče omejena na 4.000 mm.
Na voljo je več načinov povezovanja, ki ustrezajo različnim scenarijem namestitve: pero in utor, osrednji aluminijasti profil, moški-ženski spoj in konfiguracije "tri-ženske-en-moški".
Ognjevarnost je testiral Nacionalni center za nadzor kakovosti in testiranje ognjeodpornih gradbenih materialov v skladu z GB 8624-1997 in dosegel oceno razreda B1 (ognjevarno). Indeks kisika je najmanj 44,2 %, kar presega standardno zahtevo razreda B1.
Za razliko od polistirenskih jeder, ki se ob izpostavljenosti ognju topijo in kapljajo, papirnato satjasto jedro zogleni brez gorenja in ne proizvaja strupenih snovi. Plošča debeline 100 mm nudi požarno odpornost najmanj 60 minut.
Porozna struktura satja zagotavlja učinkovito toplotno izolacijo. Z izmerjeno toplotno prevodnostjo največ 0,048 W/(m·K) plošča zmanjša prenos toplote med notranjimi in zunanjimi prostori. Ta zmogljivost je primerljiva s ploščami iz kamene volne za čiste prostore enake debeline, vendar plošča tehta le 60–70 % toliko.
Heksagonalna struktura satja nudi dobre tlačne trdnosti in natezne lastnosti. Izmerjena tlačna trdnost se giblje od 1,5 do 5,0 MPa in presega jedra iz penaste plastike podobne gostote. Hladno vlečeno ogrodje robov dodatno izboljša splošno togost in upogibno nosilnost. Te lastnosti podpirajo aplikacije, kot so spuščeni stropi v elektronskih obratih in predelne stene v farmacevtskih delavnicah.
Z gostoto sredice 20–42 kg/m³ imajo plošče iz satja papirja približno 60–70 % manj kot plošče iz kamene volne enake debeline. To je še posebej uporabno za sisteme spuščenih stropov in predelne stene v visokih čistilnih prostorih, saj zmanjša obremenitev glavne konstrukcije in lahko zniža stroške temeljev.
Jedro je izdelano iz naravne lesne mase, postopek izdelave pa je energetsko učinkovit. Plošče ne vsebujejo strupenih sestavin in med uporabo ne sproščajo škodljivih emisij. Po koncu življenjske dobe je plošče mogoče v celoti reciklirati.
Plošče iz papirnatega satja za čiste prostore so bile uporabljene v več okoljih čistih prostorov:
Bolnišnične operacijske sobe:Stenski in stropni sistemi zagotavljajo čisto okolje z gosto, gladko površino in tesnimi spoji, ki preprečujejo rast bakterij.
Elektronika in proizvodnja čipov:Lahke plošče se uporabljajo za strope in predelne stene, kjer zmanjšana teža poenostavlja nadzemno montažo.
Farmacevtske delavnice GMP:Plošče izpolnjujejo zahteve glede čistoče in izolacije, požarni razred B1 pa podpira varnost proizvodnje.
Obrati za predelavo hrane:Stene in predelne stene so enostavne za čiščenje, odporne na vlago in brez umazanije.
Naslednji parametri temeljijo na standardni proizvodnji in ustreznem testiranju. Prilagajanje je na voljo.
| Indikator uspešnosti | Parameter/Specifikacija | Opombe / Standardna osnova |
|---|---|---|
| Material za oblaganje | Barvno prevlečeno jeklo / pocinkano jeklo / nerjavno jeklo | Debelina 0,3–1,0 mm, prilagodljiva |
| Material jedra | Satje iz negorljivega papirja | Heksagonalna struktura satja |
| Gostota jedra | 20–42 kg/m³ | |
| Tlačna trdnost | 1,5–5,0 MPa | |
| Toplotna prevodnost | ≤0,048 W/(m·K) | |
| Zmogljivost zgorevanja | Razred B1 (ognjevarno) | Preizkušeno v skladu z GB 8624-1997; Indeks kisika ≥44,2 % |
| Ocena požarne odpornosti | ≥60 min (debelina 100 mm) | |
| Debelina plošče | 50 / 75 / 100 mm (prilagodljivo: 35–250 mm) | |
| Širina plošče | 950/980/1150/1180 mm | |
| Dolžina stenske plošče | ≤9.000 mm | |
| Način povezave | Pero in utor / Centralni aluminijasti profil / Moško-ženski spoj |
1. Požarna varnost razreda B1 brez strupenega dima.Jedro doseže oceno razreda B1 in zogleni, namesto da zgori. Indeks kisika najmanj 44,2 % ponuja jasno varnostno rezervo v primerjavi z jedrnimi materiali iz polistirena.
2. Lahek z ustrezno trdnostjo.Gostota jedra je samo 20–42 kg/m³, kar je približno 60–70 % lažje od plošč iz kamene volne. Tlačna trdnost 1,5–5,0 MPa podpira uporabo stropov in predelnih sten v čistih prostorih.
3. Toplotna in zvočna izolacija.Toplotna prevodnost 0,048 W/(m·K) ali manj zagotavlja izolacijo, medtem ko struktura satja prispeva tudi k zmanjšanju hrupa.
4. Obnovljivi in reciklirani materiali.Jedro iz lesne kaše je obnovljivo, plošče pa je mogoče v celoti reciklirati ob koncu življenjske dobe. Med uporabo se ne sproščajo škodljive emisije.
5. Učinkovita namestitev z modularno zasnovo.Tovarniško pripravljene plošče imajo hitre povezave in dolžine do 9 metrov, kar zmanjša število šivov na mestu.
Za stropne aplikacije:Pred namestitvijo preverite največjo dolžino plošče (4.000 mm za stropne plošče) in razmik podporne mreže. Lahka narava poenostavlja dvigovanje, vendar je še vedno potrebna ustrezna podpora, da preprečite upogibanje.
Za predelne stene:Izberite ustrezen način povezave glede na postavitev. Sredinski aluminijasti profili zagotavljajo čist zaključek, medtem ko spoji na pero in utor omogočajo hitrejšo montažo.
Za prostore z visoko vlažnostjo:Čeprav je jedro obdelano z vodoodpornim lepilom, se je treba izogibati dolgotrajni izpostavljenosti stoječi vodi. Med namestitvijo pravilno zatesnite vse spoje in robove.
Med transportom in skladiščenjem:Plošče shranjujte na suhem mestu in zaščitite obloge pred praskami. PVC zaščitna folija naj ostane na mestu do končnega čiščenja.
1.Bolnišnične operacijske sobe, oddelki za intenzivno nego in sterilne oskrbovalne sobe.
2.Tovarne elektronskih čipov in čisti prostori za polprevodnike.
3.Farmacevtske GMP delavnice in biološki laboratoriji.
4.Živilsko predelovalne delavnice in centralne kuhinje.
5.Skladišča in hladilnice, ki zahtevajo toplotno izolacijo.
Papirnato satje je občutno lažje (20–42 kg/m³ v primerjavi s 100–120 kg/m³), hkrati pa ponuja primerljivo toplotno izolativnost. Kamena volna spada v negorljiv razred A, medtem ko je papirnato satovje negorljivo v razred B1. Izbira je pogosto odvisna od zahtev glede požarne stopnje in strukturnih obremenitev.
Jedro je zlepljeno z vodoodpornim lepilom, ki zagotavlja določeno zaščito pred vlago. Vendar pa so plošče zasnovane za notranjo uporabo v čistih prostorih. Izogibati se je treba dolgotrajni izpostavljenosti stoječi vodi ali stalni visoki vlažnosti in vse spoje je treba ustrezno zatesniti.
Te plošče so namenjene predvsem notranji uporabi. Za zunanjo uporabo bi bilo treba oblogo in jedro posebej izbrati in testirati na odpornost na zunanje vremenske vplive. Za zunanjo uporabo se je priporočljivo posvetovati s proizvajalcem.
Stropne plošče so podprte s sistemom mreže, pri čemer je dolžina plošče omejena na 4.000 mm za nadzor upogiba. Specifična podporna razdalja je odvisna od debeline plošče in pričakovane obremenitve. Upoštevajte priporočila proizvajalca glede razmika mreže in podrobnosti povezave.
Poročila o preskusih Državnega centra za nadzor kakovosti in preskušanje požarno odpornih gradbenih materialov so na voljo na zahtevo. Poročila dokumentirajo oceno razreda B1 v skladu z GB 8624-1997 in kisikov indeks najmanj 44,2 %.
Tianjin SENBO Building Materials Technology Co., Ltd. je proizvajalec čistilnih plošč iz papirnatega satja, ročno izdelanih plošč za čiste prostore, ki absorbirajo zvok, čistilnih plošč z magnezijevim oksisulfatom in drugih izdelkov iz kovinskih ovojnic. Naša proizvodna baza se nahaja v Jinghai Economic Development Zone, Tianjin, Kitajska, opremljena z avtomatiziranimi proizvodnimi linijami in štiristopenjskim postopkom nadzora kakovosti. Za več informacij o naši tovarni, certifikatih, zmožnostih testiranja in projektnih referencah obiščite našoO nasstran ozkontaktirajte našo inženirsko ekipo.
