Poliuretanske sendvič plošče

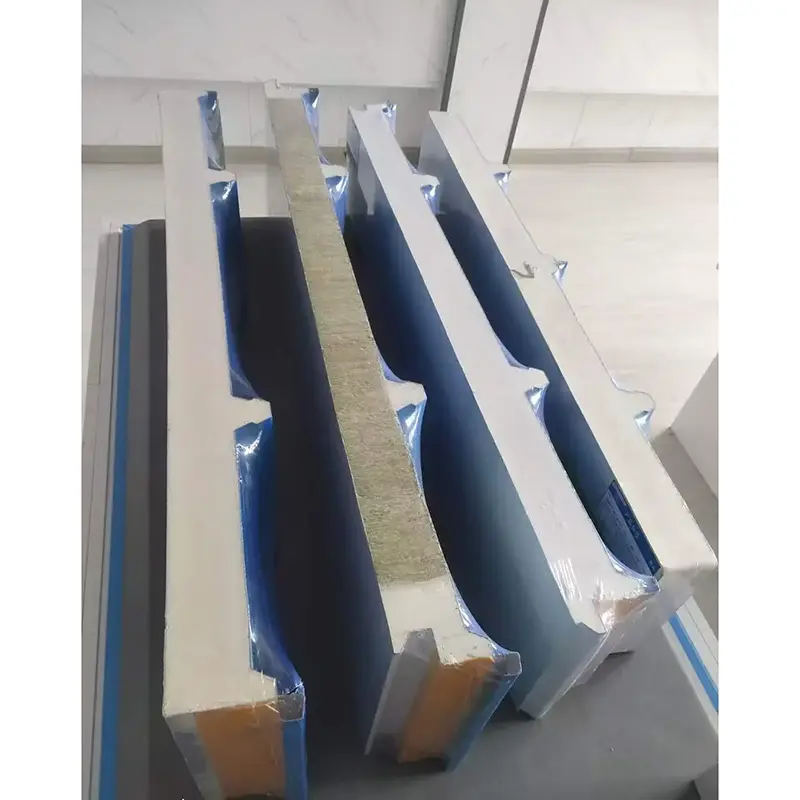

Poliuretanske sendvič plošče so kompozitne plošče, proizvedene v kontinuiranem procesu. Plošča je sestavljena iz jedra iz trde poliuretanske pene, ki je zlepljena med dve kovinski oblogi. Materiali za oblaganje vključujejo barvno prevlečeno jeklo, pocinkano jeklo, jeklo prevlečeno z Al-Zn ali nerjavno jeklo. Ko so kovinske plošče valjane, se mednje vbrizga poliuretansko sredstvo za penjenje. Visokotemperaturno penjenje in utrjevanje ustvarita močno vez med jedrom in oblogami. Proizvodnja poteka na popolnoma računalniško vodenih neprekinjenih linijah, kar pomaga ohranjati enakomerno gostoto jedra in dosleden oprijem.

Barvno prevlečene jeklene obloge so običajno debele od 0,4 mm do 0,8 mm. Razpoložljivi površinski premazi vključujejo poliester (PE) in PVDF fluoroogljik. Togo poliuretansko jedro ima gostoto od 30 kg/m³ do 80 kg/m³ in vsebnost zaprtih celic nad 95 % do 97 %. Jedro vsebuje veliko število neodvisnih zaprtih celic, ki omejujejo gibanje zraka in zmanjšujejo konvekcijski prenos toplote. Toplotna prevodnost jedra se giblje od 0,017 W/(m·K) do 0,024 W/(m·K). Pod enakimi zahtevami glede varčevanja z energijo 20 mm debela poliuretanska sendvič plošča zagotavlja toplotno izolacijo, primerljivo s 50 mm debelo polistirensko ploščo.

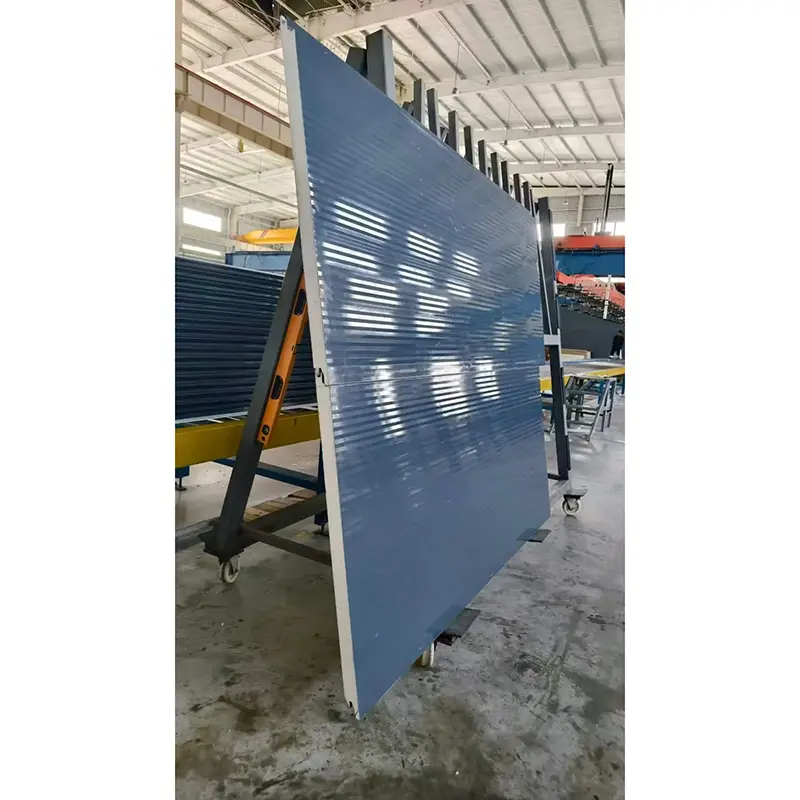

Standardna efektivna širina plošče je 1.000 mm. Običajne debeline so 50 mm, 75 mm, 100 mm, 150 mm in 200 mm, z možnostjo prilagajanja. Profili plošč vključujejo ravne, mikrorebraste, vodne valove in trikotne vzorce, kar arhitektom omogoča, da ustrezajo različnim zahtevam oblikovanja fasad.

Tehnične specifikacije

Podatki o zmogljivosti in preverjanje

1. Toplotna izolacija

Poliuretanske sendvič plošče nudijo nizke vrednosti toplotne prevodnosti v primerjavi s številnimi drugimi izolacijskimi materiali. Poliuretanski sistemi z nizko prevodnostjo naslednje generacije lahko dosežejo vrednosti toplotne prevodnosti od 0,017 W/(m·K) do 0,019 W/(m·K), kar je približno 20 % bolje od tradicionalnih poliuretanskih formulacij. Za dano površino stavbe in debelino plošče lahko uporaba plošč z nizko prevodnostjo zmanjša letno porabo energije za približno 13,6 %. Poliuretanske sendvič plošče, ki jih proizvaja Xinjiang Gangzhisheng, so pokazale izmerjeno toplotno prevodnost le 0,024 W/(m·K). Te plošče so bile uporabljene v več kot sto projektih, vključno z elektrarno Korla Guoxin in Xinjiang Tianshan Aluminium.

2. Odpornost na gorenje

Učinkovitost zgorevanja teh poliuretanskih sendvič plošč ustreza standardu za negorljivost razreda B1 z indeksom kisika 30 % ali več. Poliuretan je termoreaktiven material. Ko je izpostavljena ognju, površina tvori karbonizirano plast in se ne topi ali proizvaja gorečih kapljic, kar pomaga upočasniti širjenje plamena. Projekt hladilnice Shanxi Xinhui Food s površino skoraj 30.000 m² uporablja poliuretanske sendvič plošče z jedrom BASF Elastopir® SBI B1. Ta material zagotavlja visoko negorljivost in izpolnjuje zahteve požarne varnosti za velike hladilnice.

3. Trdnost spoja in upogibna zmogljivost

Trdnost spoja med oblogami in poliuretanskim jedrom ni manjša od 0,09 MPa. Upogibna obremenitev je najmanj 0,5 kN/m² pri upogibu L₀/200. Neprekinjen proizvodni proces pomaga zagotoviti varno vez, kar zmanjša tveganje razslojevanja ali mehurjev med dolgotrajno uporabo.

4. Vodoodpornost in dimenzijska stabilnost

Vsebnost zaprtih celic v trdi poliuretanski peni presega 95 % in lahko doseže 100 % na območjih, ki se samo skodijo. Posledica tega je zelo nizka absorpcija vode in pomaga preprečiti, da bi deževnica in kondenzacija prodrla v ploščo. Material kaže dimenzijsko stabilnost z variacijo pod 1 % pri temperaturnih nihanjih ±30 °C, kar zmanjšuje tveganje razpok zaradi toplotnega raztezanja ali krčenja. Primeren je za okolja z delovnimi temperaturami od -170°C do +100°C.

5. Validacija projekta hladne verige

Leta 2025 je projekt Shanxi Xinhui Food postal prvi na Kitajskem, ki je v hladilnici uporabil poliuretanske sendvič plošče z nizko toplotno prevodnostjo. Projekt je bil rezultat sodelovanja med BASF in Master Cold Chain. Vključuje več kot 50 posameznih prostorov, kot so 22,7-metrsko popolnoma avtomatizirano visokoregalno skladišče, komore za hitro zamrzovanje in standardne zamrzovalne komore ter predelovalne delavnice. Uporabljenih je bilo skoraj 30.000 m² plošč z možnostmi oblaganja, vključno z enostranskim nerjavnim jeklom, dvostranskim nerjavnim jeklom in obojestranskim barvno prevlečenim jeklom. Ta projekt zagotavlja praktično validacijo toplotne izolacije in požarne varnosti poliuretanskih sendvič plošč v okoljih z ultra nizko temperaturo hladne verige.

Opombe o namestitvi in ​​izdelavi

• Uporabljajte dvižno opremo z mehkimi obesi, da preprečite udrtino kovinskih površin med rokovanjem.
• Plošče odrežite z žago s finimi zobmi ali namenskim orodjem za rezanje plošč in očistite odrezane robove, da odstranite ostanke pene.
• Spoje plošč zatesnite z združljivo tesnilno maso ali tesnili, da ohranite neprepustnost za zrak in vodo.
• Plošče hranite v zaprtih prostorih ali pod pokrovom, dvignjene od tal, in jih pred namestitvijo hranite na suhem.
• Pri uporabi v hladilnicah zagotovite, da so vsi spoji in preboji zatesnjeni, da preprečite toplotni most in vdor vlage.

Pogosto zastavljena vprašanja

Kakšna je razlika med PU in PIR jedri v poliuretanskih sendvič ploščah?

Tako PU (poliuretan) kot PIR (poliizocianurat) sta jedri iz trde pene. PIR ima spremenjeno kemično strukturo, ki zagotavlja izboljšano požarno učinkovitost in višjo temperaturno odpornost v primerjavi s standardnim PU. Za aplikacije s strožjimi zahtevami požarne varnosti se pogosto priporoča PIR jedra.

Ali se poliuretanske sendvič plošče lahko uporabljajo za zunanje stene v visokih stavbah?

Poliuretanske sendvič plošče s požarno stopnjo B1 se lahko uporabljajo v številnih vrstah zgradb, vendar je treba najprej preveriti lokalne gradbene predpise in požarne predpise. Pri visokih stavbah ali območjih s posebnimi zahtevami glede požarne varnosti je potrebna ocena, specifična za projekt.

Kako izberem pravilno debelino plošče za projekt hladilnice?

Debelina plošče je odvisna od zahtevane notranje temperature, okoljskih pogojev in ciljev energetske učinkovitosti. Za določen projekt je treba izvesti toplotni izračun. Običajne debeline za hladilnice so od 100 mm do 200 mm.

Kakšno vzdrževanje je potrebno za poliuretanske sendvič plošče?

Priporočljivo je redno vizualno preverjanje, da preverite morebitne poškodbe površine, okvaro tesnilne mase ali korozijo pritrdilnih elementov. Manjše praske na prevlečenih jeklenih oblogah je treba pobarvati z združljivo barvo, da preprečite korozijo. Drenažne poti naj bodo proste, da preprečite kopičenje vode.

Zagotavljanje kakovosti in pregled

Vhodne surovine se pregledajo za vsako serijo, vključno z debelino kovinske obloge, vrsto prevleke in kakovostjo poliuretanske surovine. Med proizvodnjo se spremlja gostota jedra, debelina plošče in trdnost spoja. Končane plošče se pred odpremo preverijo glede dimenzijske točnosti, kakovosti površine in embalaže. Na voljo so tovarniška inšpekcijska poročila v skladu z GB/T 23932-2009, na zahtevo projekta pa se lahko zagotovijo poročila o tipskih preskusih tretjih oseb.

Okoljski in trajnostni vidiki

Nekatere poliuretanske sendvič plošče so na voljo s surovinami, uravnoteženimi z biomaso. BASF in Master sta na primer sodelovala pri poliuretanskih sendvič ploščah Biomass Balance (BMB), ki so prejele certifikat ISCC PLUS. Ta pristop pomaga zmanjšati ogljični odtis proizvodnega procesa plošč, hkrati pa ohranja enako učinkovitost izdelka. Plošče so lahko zasnovane tudi za razstavljanje in recikliranje ob koncu njihove življenjske dobe, odvisno od kombinacije obloge in jedra.
