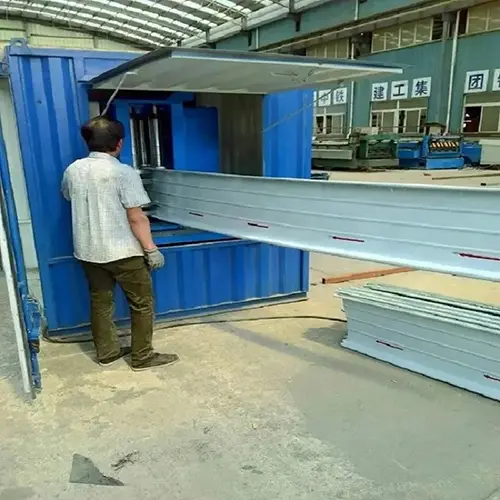

Gradbeni materiali SENBOdobavlja Alu-Mg-Mn obokane strešne plošče kot del svoje palete izdelkov za kovinske strešne sisteme. Te plošče so izdelane iz zlitine aluminija, magnezija in mangana serije AA3004 in so oblikovane v ukrivljene, nestandardne profile, ki ustrezajo arhitekturnim zahtevam za kompleksne geometrije streh.

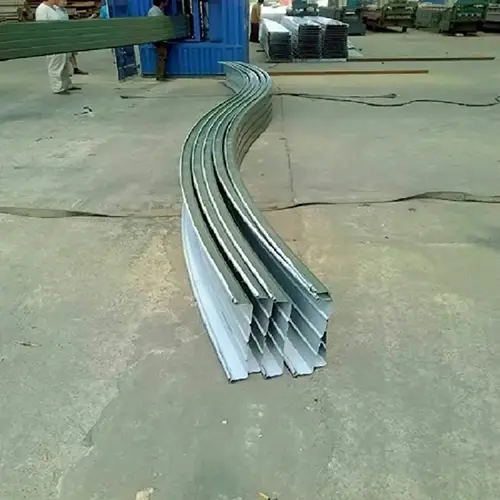

Al-Mg-Mn obokana strešna plošča je specializirana profilirana plošča, proizvedena z visokohitrostno in natančno opremo za valjanje. Sestava substrata vključuje 1,0 %–1,5 % mangana in 0,8 %–1,3 % magnezija, preostanek pa aluminij. Kot izpeljanka standardnih Al-Mg-Mn plošč s stoječim spojem je obokana plošča podvržena posebnemu procesu oblikovanja za preoblikovanje ravnih plošč v ukrivljene oblike. To podpira sodobne arhitekturne oblike, kot so obokane, ukrivljene in sferične oblike streh.

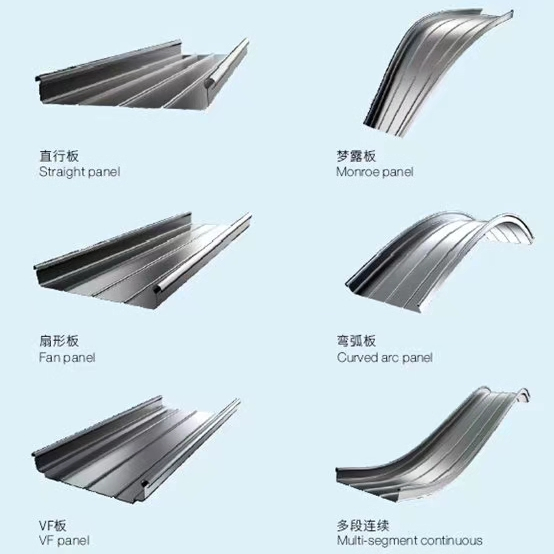

Razpoložljivi profili vključujejo modele, kot so YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 in YX28-205-820. Pahljačaste in stožčaste plošče je mogoče prilagoditi tudi posebnim zahtevam projekta.
Te plošče se pogosto uporabljajo v nestandardnih strešnih sistemih velikih javnih zgradb, vključno z letališkimi terminali, stadioni ter konferenčnimi in razstavnimi centri. Površina izdelka je obdelana s postopkom premazovanja pred valjanjem in je na voljo s PVDF fluoroogljičnim premazom, ki združuje arhitekturno estetiko in vzdržljivost.

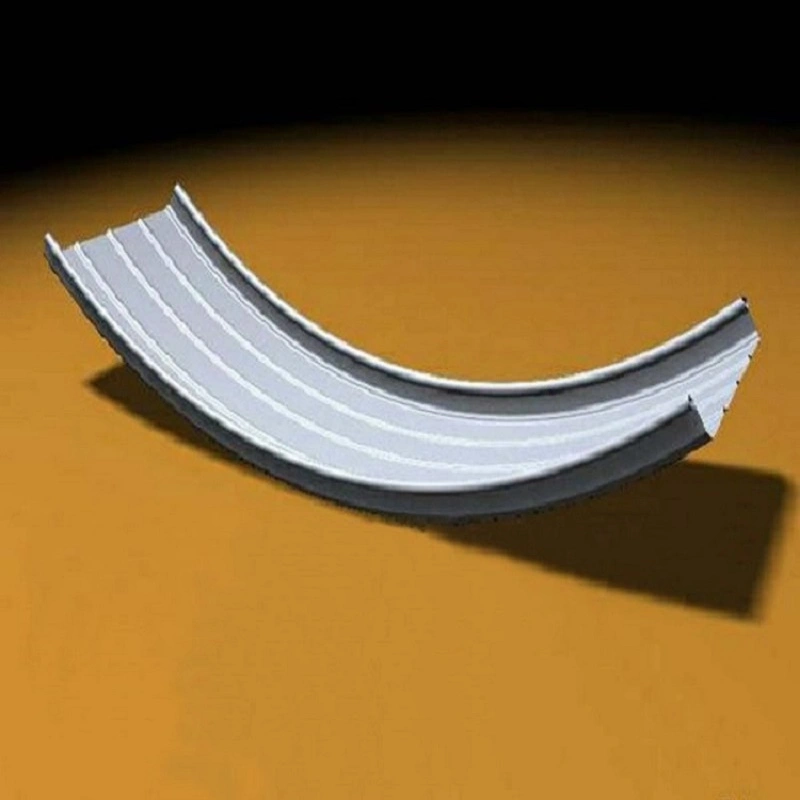

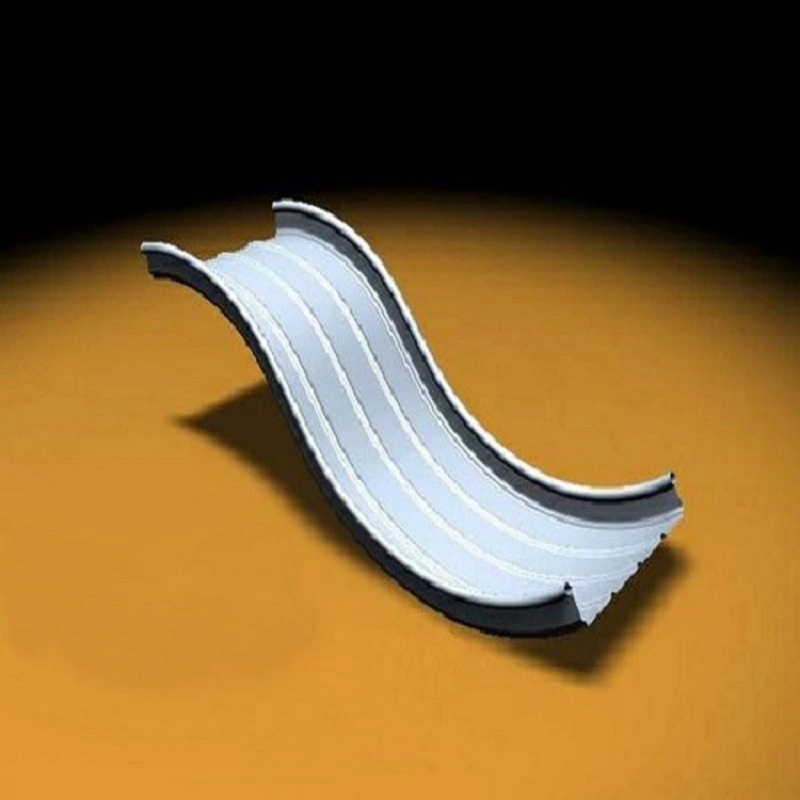

Zlitina aluminija, magnezija in mangana nudi ravnotežje med trdnostjo in fleksibilnostjo, zaradi česar je primerna za oblikovanje kompleksnih oblik streh, kot so 3D ukrivljene, sferične in pahljačaste površine. S specializiranimi tehnologijami za proizvodnjo ukrivljenih in pahljačastih plošč lahko te obokane plošče izpolnjujejo različne zahteve oblikovanja, hkrati pa ohranjajo vodotesno delovanje.

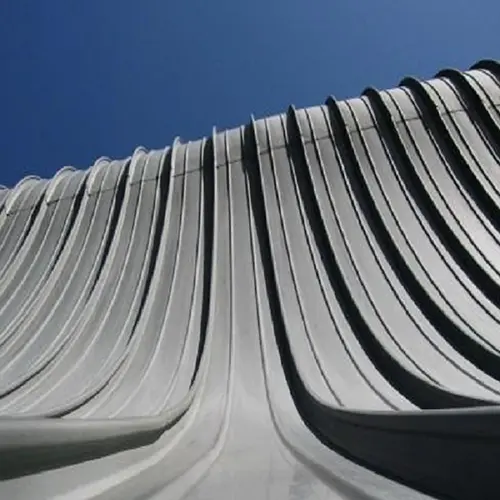

Izdelek je uporaben za različne arhitekturne oblike, vključno s strehami s pozitivno ali negativno krivino, obokanimi strehami, enokapnimi in dvokapnimi strehami, medsebojno povezanimi strešnimi konstrukcijami, poševnimi strehami in ukrivljenimi strehami.
Projekt nadstrešnice med skladišči v Zhangzhou Grain Depot v Fujianu je uporabil sistem obokane valovite strehe s prevleko iz aluminija, magnezija in mangana. Struktura se razteza na 18 metrov z dolžino 108 metrov in pokriva skupno površino skoraj 2000 kvadratnih metrov.
Na strehi so model YT6118 valovite plošče iz aluminija, magnezija in mangana, debeline 1,2 mm. Višina loka je 4,085 metra, razmerje vzpona in razpona pa 0,23. Namestitev je bila končana v šestih dneh. Plošče so bile izdelane s spajanjem treh manjših enot v eno samo osnovno enoto, ki je bila nato dvignjena in pritrjena na vgrajene jeklene komponente. Enote so bile povezane z metodo vodotesnega šivanja.
Aluminij ima gostoto približno 2,73 g/cm³, približno eno tretjino gostote jekla. Aluminij-magnezij-manganove plošče imajo mejo tečenja najmanj 190 MPa, natezno trdnost 240–285 MPa in raztezek najmanj 3 %. Medtem ko ohranjajo strukturno celovitost, te obokane plošče zmanjšajo lastno obremenitev strešnega sistema.
V projektu Zhangzhou Grain Depot je zasnova upoštevala enakomerno porazdeljeno živo obremenitev 0,3 kN/m² in projektni tlak vetra 0,40 kN/m² na podlagi 10-letnega povratnega obdobja.
Substrat iz zlitine aluminija, magnezija in mangana ima lastnosti, ki so odporne proti rji. Naravno oblikovana površinska oksidna plast preprečuje oksidacijo in korozijo, hkrati pa nudi odpornost na kisline in alkalije. Prevlečene plošče lahko v težkih okoljih tvorijo samozdravilni zaščitni film, zaradi česar so primerne za vlažna podnebja. Življenjska doba konstrukcije je več kot 50 let, z garancijo za premaz 15–20 let.
Naslednji parametri temeljijo na standardni proizvodnji in ustreznih standardih. Prilagajanje je na voljo za izpolnjevanje posebnih projektnih zahtev.
| Indikator uspešnosti | Parameter/Specifikacija | Opombe / Standardna osnova |
|---|---|---|
| Razred substrata | AA3004 (AlMg1Mn1) | Mn 1,0%–1,5%, Mg 0,8%–1,3%, ostalo aluminij |
| Skupna debelina | 0,7 mm – 1,2 mm | |
| Skupni profili | YX65-300/330/400/430/500, YX28-205-820 | Prilagodljive pahljačaste, stožčaste in ukrivljene plošče |
| Gostota | 2,73 g/cm³ | Pribl. 1/3 jekla |
| Natezna trdnost | 240 – 285 MPa | AA3004 H36/H46 temper |
| Moč tečenja | ≥190 MPa | |
| Raztezek | ≥3 % | |
| Življenjska doba oblikovanja | > 50 let | |
| Standardna referenca materiala | Serija GB/T 3880 za plošče iz aluminijeve zlitine | Preverite s posebnim certifikatom izdelka |
1. Prilagodljivo oblikovanje za kompleksne modele.Plošče je mogoče obdelati v nepravilne oblike, kot so pahljačaste, stožčaste, konveksne in konkavno ukrivljene ter sferične plošče. To podpira prilagojene zahteve oblikovanja sodobne arhitekture za ukrivljene površine in obokane strehe.
2. Lahek z visoko natezno trdnostjo.Z gostoto približno eno tretjino gostote jekla in natezno trdnostjo nad 240 MPa plošče izpolnjujejo zahteve za strešne kritine z velikim razponom, vključno z razponi nad 18 metrov.
3. Odpornost proti koroziji in dolga življenjska doba.Zlitina naravno tvori zaščitno oksidno plast. Sistem je zasnovan za življenjsko dobo več kot 50 let, z garancijo za premaz 15–20 let.

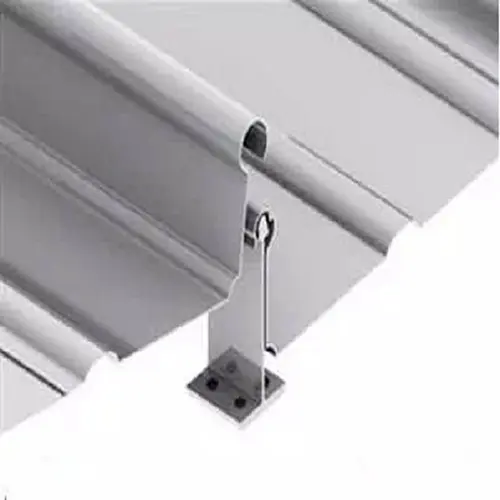

4. Zanesljiva hidroizolacija prek modularne zapore.Modularni povezovalni postopek spajanja šivov zagotavlja tesne spoje plošč ter zanesljivo drenažo in hidroizolacijo.
5. Material, ki ga je mogoče reciklirati.Material iz aluminijeve zlitine je mogoče v celoti reciklirati, kar podpira cilje zelene gradnje.
Za ukrivljene ali sferične strehe:Sodelujte s proizvajalcem zgodaj v fazi načrtovanja, da potrdite dosegljiv radij ukrivljenosti za izbrani profil in debelino. Pahljačaste in stožčaste plošče zahtevajo natančne delovne risbe.
Za aplikacije z dolgim razponom:Preverite sposobnost razpona plošče glede na zahtevane obremenitve. Projekt Zhangzhou Grain Depot je uporabil plošče debeline 1,2 mm v razponu 18 metrov, vendar je treba vsak projekt izračunati na podlagi lokalnih obremenitev vetra in snega.
Za obalna okolja ali okolja z visoko vlažnostjo:Izberite PVDF fluoroogljično prevleko za izboljšano odpornost na vremenske vplive. Potrdite, da sta kakovost podlage in sistem premaza združljiva s pričakovanimi pogoji izpostavljenosti.
Med namestitvijo:Plošče so običajno tovarniško izdelane v enote in dvignjene na svoje mesto. Uporabite določeno metodo šivanja, da zagotovite vodotesne spoje. Upoštevajte smernice proizvajalca za ravnanje, dviganje in pritrjevanje, da preprečite poškodbe površine.
1.Ukrivljeni, sferični in nepravilno oblikovani strešni sistemi za velike javne zgradbe, kot so stadioni in razstavišča.
2.Strešni in fasadni sistemi kompleksnih oblik za letališke terminale in železniške postaje za visoke hitrosti.
3.Strešne ločne konstrukcije z velikim razponom, kot so skladišča in kmetijski rastlinjaki.
4.Strešni sistemi za znamenite stavbe z edinstvenimi zahtevami glede arhitekturnega oblikovanja.

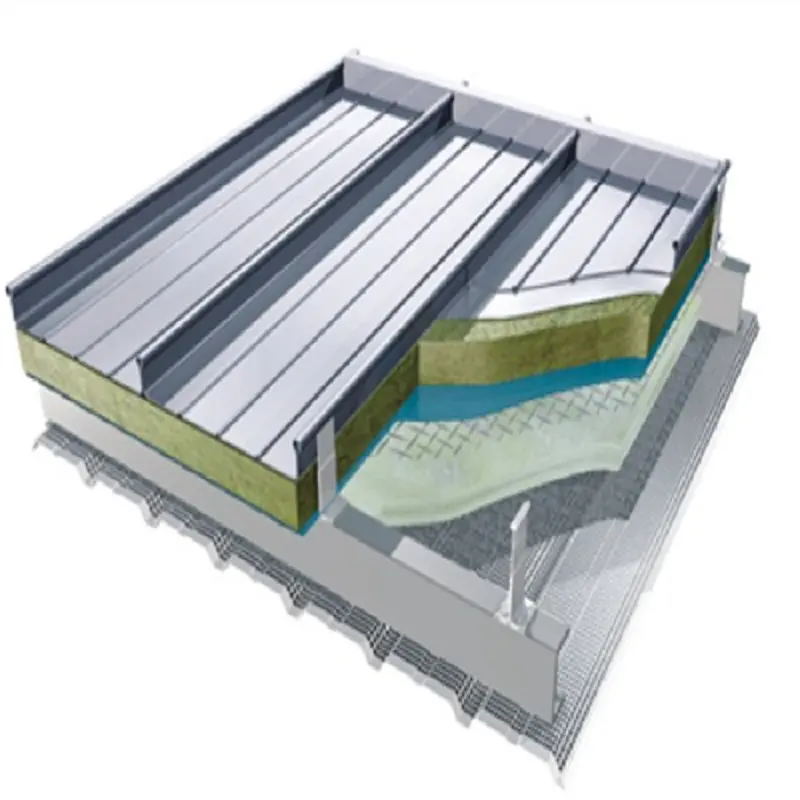

Standardne stoječe spojne plošče so običajno ravne in nameščene na ravnih ali rahlo nagnjenih strehah. Obokane plošče so dodatno oblikovane za ustvarjanje ukrivljenih profilov, ki sledijo konveksni, konkavni ali sferični geometriji strehe. Oba sistema uporabljata podobno tehnologijo prepletenih šivov, vendar so obokani paneli zasnovani posebej za nestandardne oblike streh.
Najmanjši radij ukrivljenosti je odvisen od profila plošče, debeline materiala in stanja zlitine. To je treba potrditi s proizvajalcem v fazi projektiranja. Zgodnje zagotavljanje risb geometrije strehe lahko pomaga ugotoviti, ali lahko izbrana plošča doseže zahtevano ukrivljenost brez ogrožanja strukturne zmogljivosti.
ja Zlitina aluminija, magnezija in mangana ima naravno odpornost proti koroziji, prevleka iz PVDF fluoroogljika pa dodatno izboljša odpornost na vremenske vplive. Zaradi tega so plošče primerne za obalna okolja in okolja z visoko vlažnostjo. Življenjska doba konstrukcije je v normalnih pogojih več kot 50 let.

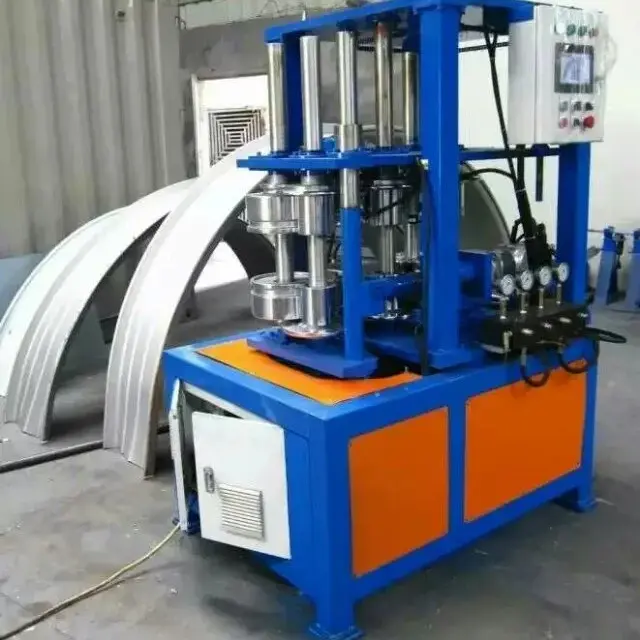

Pahljačaste in stožčaste plošče se proizvajajo z uporabo specializirane opreme za oblikovanje in orodja po meri. Običajno so izdelani na podlagi delovnih risb, ki izhajajo iz geometrije strehe. Vsaka plošča je posebej oblikovana tako, da se ujema s svojim specifičnim položajem na ukrivljeni površini, kar zagotavlja pravilno prileganje in vodotesnost.
Navedite risbe geometrije strehe (vključno s polmerom ukrivljenosti), profil plošče, debelino, vrsto premaza, količino in lokacijo projekta. Če so potrebne plošče v obliki pahljače ali stožčaste plošče, vključite podrobne risbe postavitve. To pomaga naši ekipi pripraviti natančno ponudbo in proizvodni načrt.
Tianjin SENBO Building Materials Technology Co., Ltd. je proizvajalec obokanih strešnih plošč Al-Mg-Mn, strešnih plošč s stoječimi spoji, barvno prevlečenih jeklenih odtočnih cevi in drugih kovinskih ovojnih izdelkov. Naša proizvodna baza se nahaja v Jinghai Economic Development Zone, Tianjin, Kitajska, opremljena z avtomatiziranimi proizvodnimi linijami in štiristopenjskim postopkom nadzora kakovosti. Za več informacij o naši tovarni, certifikatih, zmožnostih testiranja in projektnih referencah obiščite našoO nasstran ozkontaktirajte našo inženirsko ekipo.
