Alu-Mg-Mn strešne plošče

Alu-Mg-Mn strešne plošče so valjane iz trakov iz aluminijeve zlitine AA3004 za strešne in stenske sisteme s stoječimi spoji. Zlitina vsebuje mangan in magnezij, ki skupaj izboljšata trdnost in odpornost proti koroziji, hkrati pa ohranjata material dovolj lahek za strehe z dolgim ​​razponom. SENBO preveri vhodni razred zlitine, stanje in debelino prevleke pred oblikovanjem valja, proizvodna linija pa v rednih intervalih spremlja višino reber in širino plošče. To pomaga ohranjati končni profil znotraj določene tolerance.

Oblikovanje površinske prevleke in povezav

Površina Alu-Mg-Mn strešne plošče je pred oblikovanjem prevlečena s PVDF fluoroogljikovim sistemom, ki vsebuje vsaj 70 % fluoroogljikove smole. Premaz se nanaša v neprekinjeni liniji po čiščenju in obdelavi s kromatiranjem, kar izboljša oprijem in enakomernost barve. Strešni sistem uporablja profil stoječega šiva s sponkami v obliki črke T. Sponke držijo plošče na gredih, hkrati pa omogočajo premikanje vzdolž strešnega pobočja, tako da toplotno raztezanje in krčenje ne obremenjujeta šivov. Mehansko zaklenjen spoj tvori vodotesno pregrado brez zanašanja na tesnilno maso.

Tabela specifikacij

Izmerjena zmogljivost in inženirski dokazi

Teža plošče in strukturna učinkovitost

Gostota aluminija je 2,73 g/cm³ v primerjavi s 7,85 g/cm³ za jeklo. Streha iz plošč AA3004 torej tehta približno eno tretjino toliko kot enakovredna jeklena streha. To zmanjšanje lastne obremenitve lahko doseže 30 % za celotno strešno konstrukcijo, kar omogoča manjše grede, stebre in temelje. Natezna trdnost od 240 do 285 MPa zadostuje za stoječe šivne profile in za plošče, ki morajo biti odporne na dvigovanje vetra v velikih razponih.

Korozijsko obnašanje in življenjska doba

Ko je aluminij izpostavljen zraku, razvije gosto oksidno plast, ki ščiti osnovno kovino pred nadaljnjo oksidacijo. Testiranje kaže letno izgubo zaradi korozije približno 0,5 mikrometra v normalnih atmosferskih razmerah. Plošča debeline 0,7 mm bi po 100 letih še vedno imela približno 0,65 mm debeline. Prevleka PVDF doda še en zaščitni sloj pred industrijskim onesnaženjem in solnim pršenjem. Ti dejavniki podpirajo življenjsko dobo osnovne kovine nad 50 let.

Toplotno gibanje in celovitost šiva

Sistem stoječih šivov uporablja drsne T-sponke, ki omogočajo, da se vsaka plošča premika vzdolž pobočja strehe, medtem ko ostane povezana z gredmi. To preprečuje kopičenje napetosti na fiksnih točkah in deformacijo plošče. Posamezne plošče je mogoče izdelati do 120 metrov dolge brez končnih preklopov, kar odstrani morebitne poti puščanja in izboljša splošno vodotesnost. Toleranca vgradnje je nadzorovana znotraj 3 mm, montažni sistem pa skrajša čas gradnje za več kot 30 % v primerjavi s tradicionalnimi metodami.

Obnašanje ognja in strele

Strešni sistem dosega požarni razred A1. Aluminij se tali pri 660 °C, v požaru pa streha lokalno zgori, namesto da bi razširil plamen po površini. To pomaga pri gašenju, saj omogoča uhajanje toplote in dima. Za zaščito pred strelo lahko plošče debeline najmanj 0,7 mm delujejo kot zaključne naprave po GB 50057, kar odpravlja potrebo po ločenih strelovodih in dodatnih strešnih prebojih.

Značilnosti izdelka

• Manjša teža strehe:Teža plošče je približno ena tretjina teže jekla, kar zmanjšuje zahteve glede strukturnega okvirja in temeljev.
• Dolgotrajna obstojnost:Plast naravnega oksida in prevleka iz fluoroogljika skupaj zagotavljata več kot 50 let delovanja v normalnih okoljih.
• Vodotesnost brez tesnila:Mehansko zaklenjen stoječi šiv ni odvisen od tesnila, ki se lahko stara ali poči.
• Toplotni nadzor gibanja:Drsne T-sponke omogočajo širjenje in krčenje strehe brez obremenjevanja šivov ali plošč.

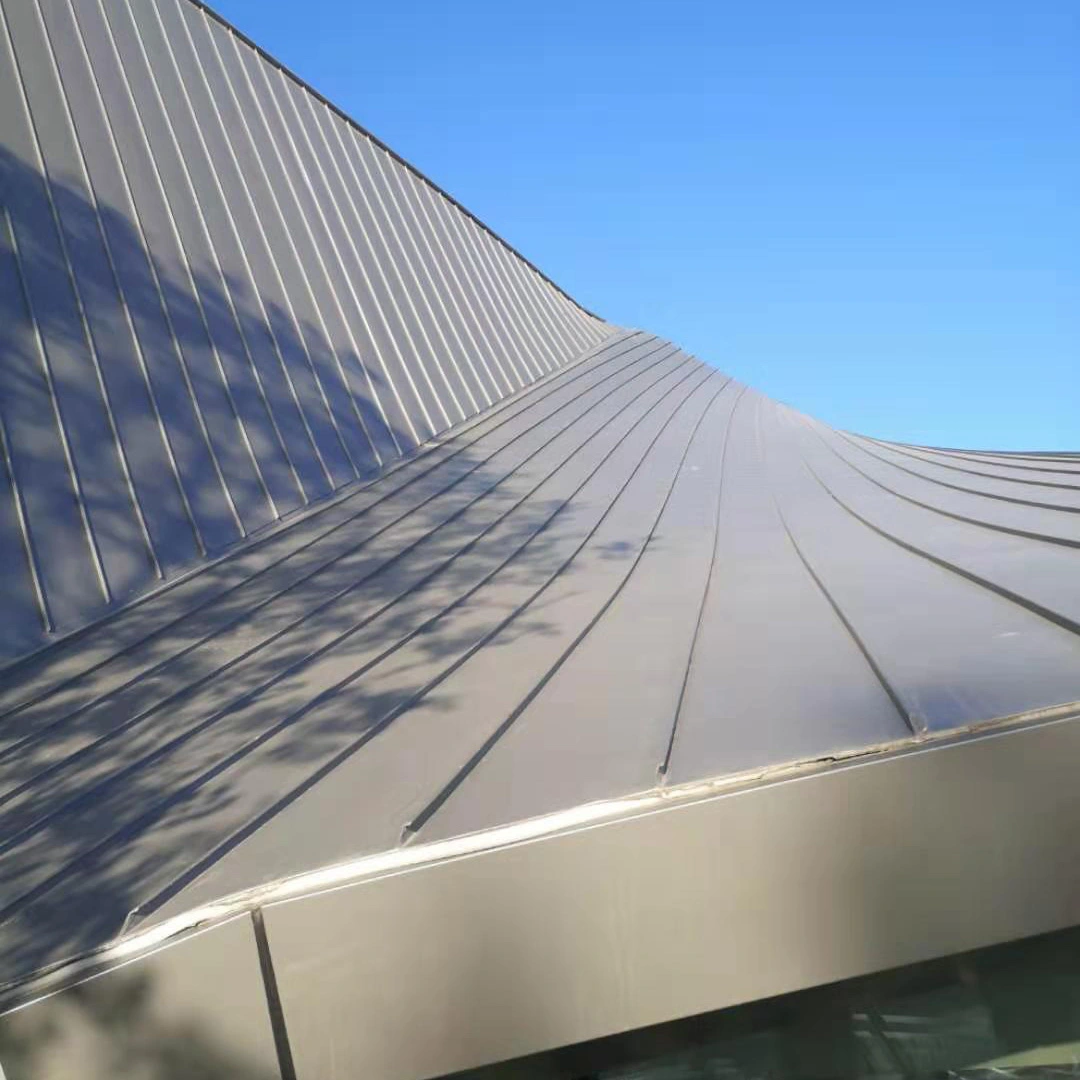

• Prilagodljivost oblike:Panele je mogoče oblikovati v ravne, ukrivljene, stožčaste in pahljačaste profile za zapletene geometrije streh.
• Možnost recikliranja:Aluminij je ob koncu življenjske dobe mogoče v celoti reciklirati.

Kje se izdelek uporablja

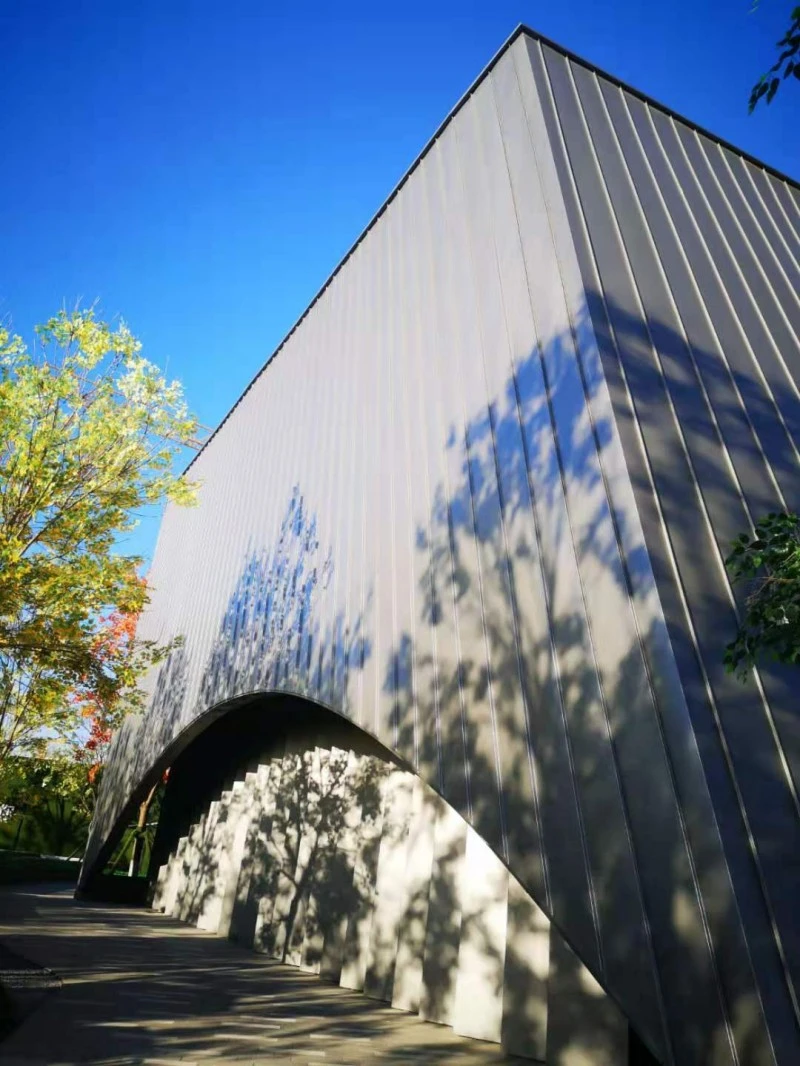

• Strešne in stenske obloge za letališke terminale in železniške postaje za visoke hitrosti.

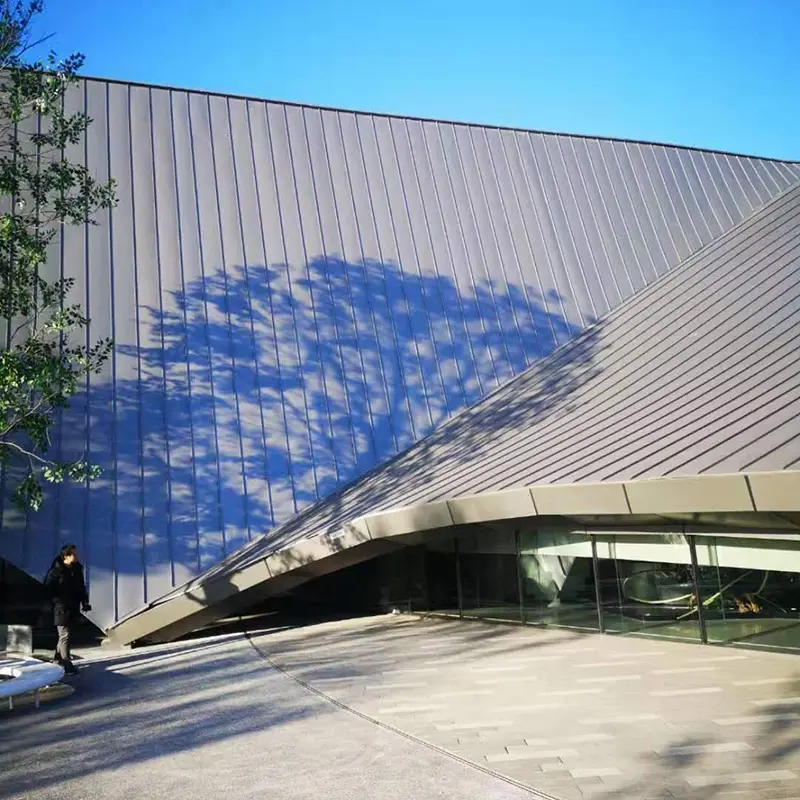

• Javne zgradbe z velikim razponom, kot so stadioni, razstavišča in gledališča.
• Zgradbe v morskih ali industrijskih okoljih, kjer je odpornost proti koroziji pomembna.
• Projekti obnove in prenove streh, kjer obstoječa konstrukcija ne more nositi težkih jeklenih plošč.

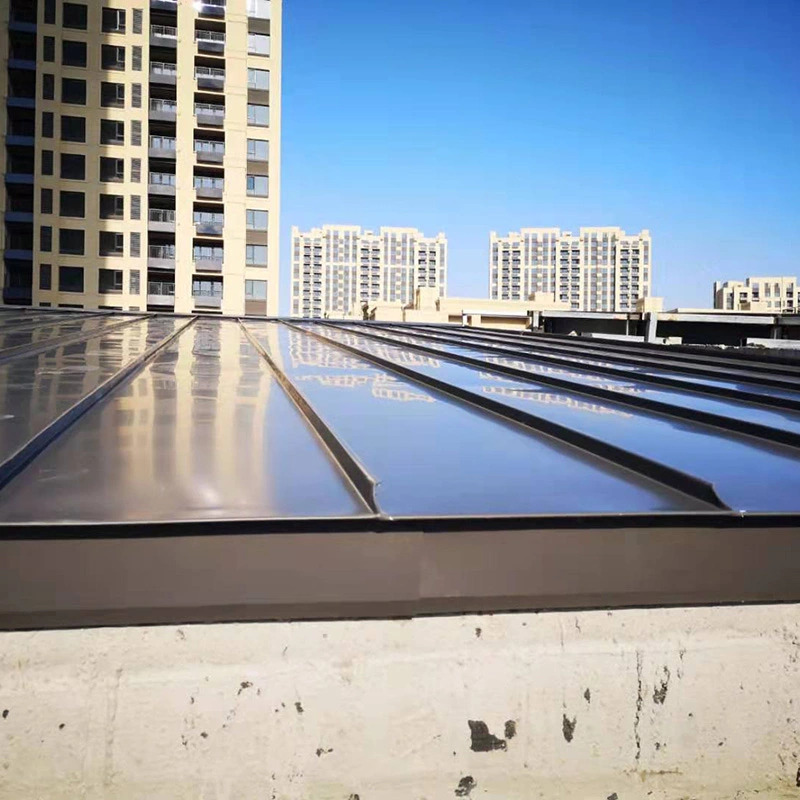

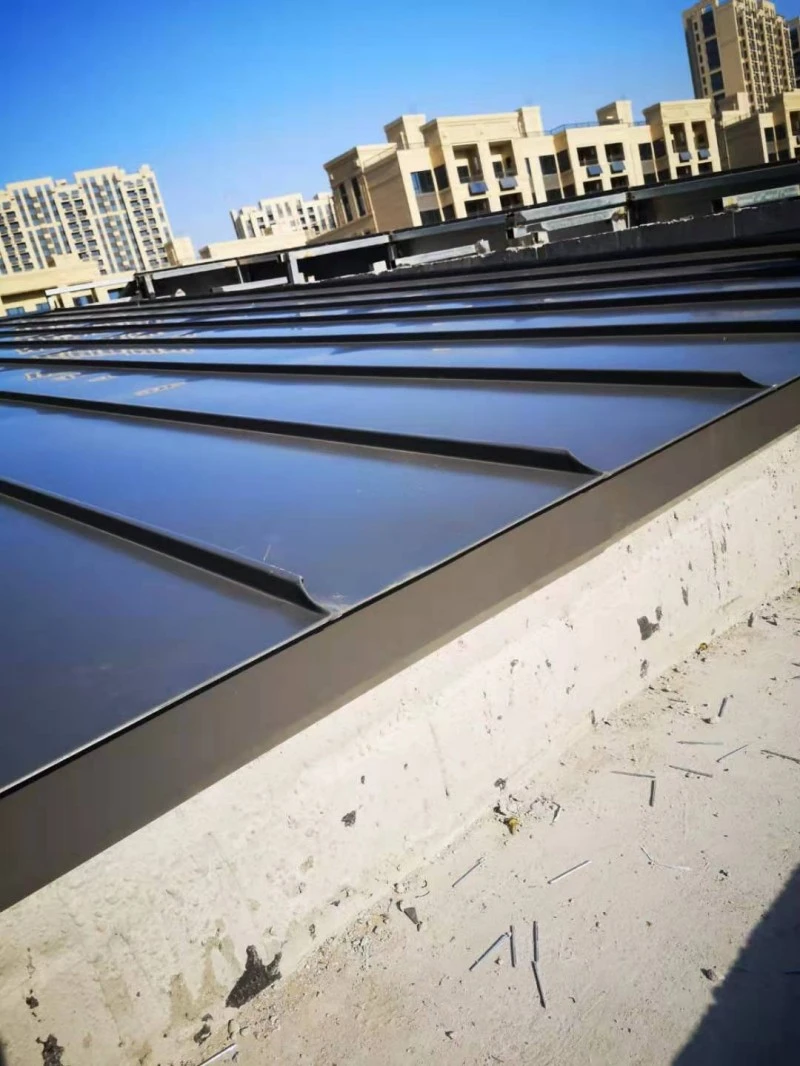

• Stanovanjske aplikacije, kjer je prednostna lahka, dolgotrajna kovinska streha.

Navodila za namestitev in rokovanje

• Plošče shranjujte pod pokrovom in jih hranite na suhem. Če je potrebno shranjevanje na prostem, dvignite kup in uporabite prevleko, ki diha.
• Dvignite plošče z mehkimi zankami in prečkami za širjenje, da preprečite udrtine ali praske.
• Plošče odrežite z orodjem, primernim za aluminij. Pred namestitvijo odstranite ostružke in očistite odrezane robove.
• Pritrdite T-sponke na razmik, prikazan na odobreni risbi. Uporabite pritrdilne elemente, združljive z aluminijem, da preprečite galvansko korozijo.
• Pred šivanjem preverite poravnavo plošče in vpetje sponke. Uporabite pravilne nastavitve šivalnega stroja za profil plošče.
• Za ukrivljene strehe pred izdelavo potrdite najmanjši polmer krivine pri proizvajalcu.

Pogosto zastavljena vprašanja izvajalcev

Kako se AA3004 razlikuje od AA3003 za strešne kritine?

AA3004 vsebuje več mangana in magnezija, kar daje večjo trdnost in boljšo odpornost proti koroziji. Pogosto se izbere za strehe s stoječimi šivi, ki morajo prenašati večje obremenitve vetra ali daljše razpone brez povečanja debeline plošč.

Ali je mogoče plošče Al-Mg-Mn namestiti na ukrivljene strehe?

Da, zlitino je mogoče valjati ali stiskati v ukrivljene oblike. Najmanjši radij je odvisen od profila plošče, stanja materiala in debeline nanosa. Dobavitelj mora potrditi izvedljivost, preden so plošče izdelane.

Kakšen je najmanjši naklon strehe za stoječo šivno Al-Mg-Mn streho?

Za večino podrobnosti je standarden naklon 5 %. Manjši nakloni so lahko možni z neprekinjenimi ploščami in skrbnim tesnjenjem, vendar mora projektant preveriti načrt glede na lokalno intenzivnost padavin in razmere vetra.

Ali je pod kovinsko streho vedno potrebna parna zapora?

Plast za nadzor hlapov je običajno vključena na topli strani izolacije, da se prepreči kondenzacija v notranjosti strehe. Točne plasti so odvisne od uporabe zgradbe in podnebja. Projektant strešnega sistema mora določiti celotno montažo.

Kontrola kakovosti in dokumentacija

Certifikati materiala morajo potrditi stopnjo zlitine, stanje, mehanske lastnosti in vrsto prevleke. Proizvodni pregledi pokrivajo širino plošče, višino reber in dolžino. Pri velikih projektih je mogoče vzorce testirati glede debeline premaza in oprijema. Prejemnik na kraju samem mora pred začetkom namestitve preveriti število plošč, profil in stanje površine.

Izbirni dejavniki

• Preden izberete specifikacijo premaza, ocenite kategorijo atmosferske korozije na mestu.
• Za ukrivljene ali zapletene oblike streh vključite dobavitelja plošč zgodaj, da pregleda možnost oblikovanja in zaporedje namestitve.
• Potrdite projektno obremenitev vetra in preverite, ali se razmik T-sponk in izbira pritrdilnih elementov ujemajo z izračunanimi obremenitvami.
• Preglejte načrt dostopa do vzdrževanja. Medtem ko premazana površina zahteva le malo vzdrževanja, je obrobe in preboje še vedno treba redno pregledovati.
• Upoštevajte razpon toplotnega gibanja strehe in potrdite, da sistem stoječih šivov zmore pričakovano širjenje in krčenje.
