Gradbeni materiali SENBOdobavlja strešne plošče s stoječimi šivi kot del svoje palete izdelkov za kovinske strešne sisteme. Te plošče so valjano oblikovane iz kovinskih zvitkov v profil z visokimi rebri in medsebojno povezane s prepletanjem navpičnih robov sosednjih plošč. Široko se uporabljajo v velikih javnih zgradbah in industrijskih objektih, kjer je potrebna dolgotrajna hidroizolacija in odpornost proti vetru.

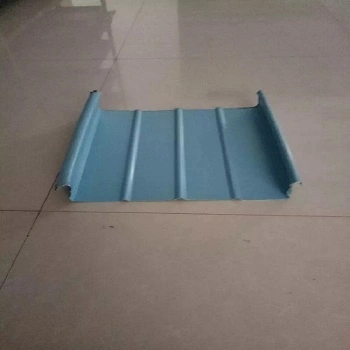

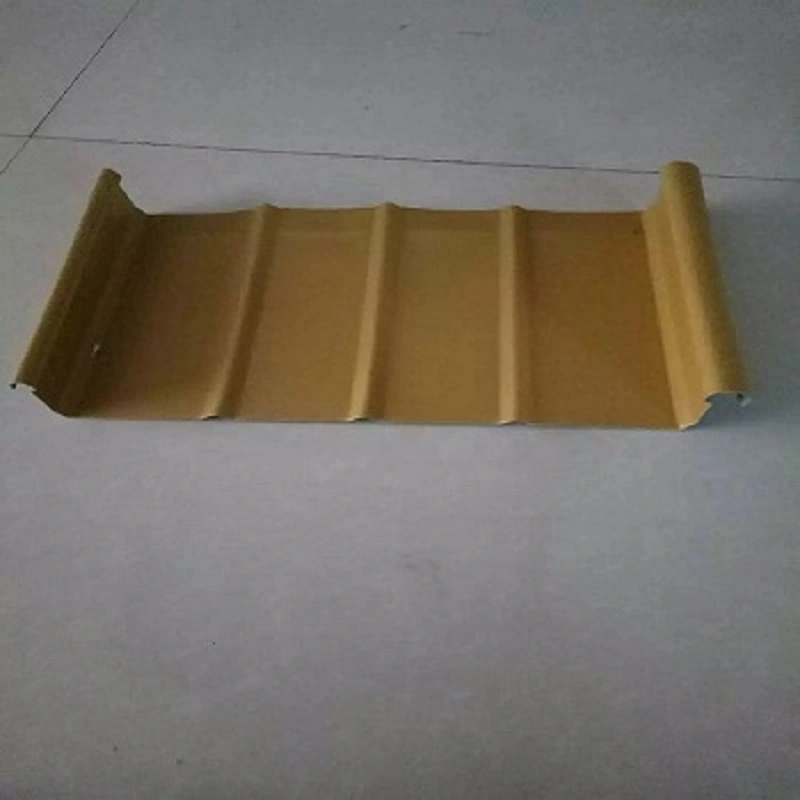

Strešna plošča s stoječim šivom je profilirana kovinska komponenta, ustvarjena z valjanjem kovinskih zvitkov v prečni prerez z visokimi rebri. S povezovanjem in zaklepanjem navpičnih robov sosednjih plošč tvori integriran strešni sklop.
Za razliko od standardnih profiliranih jeklenih pločevin, ki so pritrjene neposredno na grede s prebojnimi vijaki, sistem stoječih spojev povezuje plošče z gredi s pomočjo posebej oblikovanih sponk iz aluminijeve zlitine. Te sponke so pritrjene na grede. Plošče se zaskočijo na sponke, šivalni stroj pa nato zaskoči navpične robove sosednjih plošč z uporabo enojne ali 360° dvojne zapore. To ustvari drsno povezavo med ploščami in sponkami ter tesno prepleteno tesnilo med samimi ploščami.
Izbira osnovnega materiala je odvisna od delovnega okolja in zahtev glede vzdržljivosti:
Plošče iz zlitine aluminija, magnezija in mangana (stopnje AA3004/3003):Običajno debeline 0,7–1,2 mm, z mejo tečenja najmanj 190 MPa, natezno trdnostjo 240–285 MPa in gostoto 2,73 g/cm³. To je približno ena tretjina gostote jekla. Življenjska doba konstrukcije je več kot 50 let.
Alucink (prevlečene z aluminijem in cinkom) jeklene pločevine:Ponujajo 3–5-krat večjo odpornost proti koroziji kot standardno pocinkano jeklo.
Listi iz nerjavečega jekla:Primerno za velike obalne javne zgradbe, ki zahtevajo visoko odpornost proti vetru.

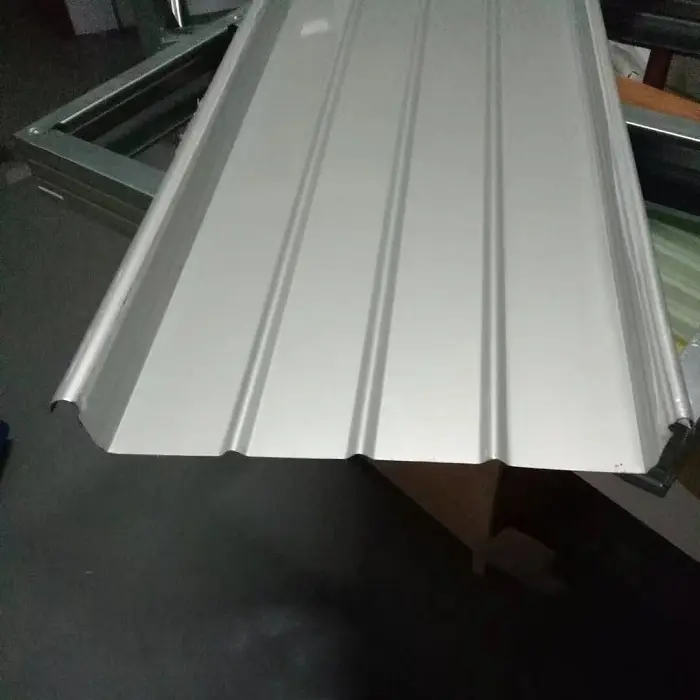

Pogosti profili plošč vključujejo YX65-300, YX65-330, YX65-400 in YX65-430. Profil YX65-300 ima višino rebra 65 mm in efektivno pokrivno širino 300 mm. Idealno bi bilo, da so plošče neprekinjene vzdolž smeri pobočja brez spojev ali vijačnih povezav. Dolžina profiliranih plošč na splošno ne sme presegati 25 m, vključene pa morajo biti kontrolne točke deformacij.
Popoln strešni sistem s stoječimi šivi običajno uporablja večplastno kompozitno strukturo. Na primer, projekt razstavne dvorane »Okno v prihodnost južnega Taihuja« uporablja strešni sklop, ki ga sestavljajo osnovna plošča (profilirano jeklo), izolacijske plošče iz kamene volne in strešna plošča s stoječimi spoji. To združuje funkcije strukturne podpore, toplotne izolacije in hidroizolacije. Podobno projekt smučišča Yaoxue Ice and Snow World uporablja strešni sistem s stoječimi spoji iz aluminija, magnezija in mangana v kombinaciji z integriranim sistemom toplotne izolacije.
Odpornost proti vetru je kritičen kazalnik učinkovitosti za strešne sisteme s stoječimi šivi v obalnih regijah in pri obsežnih projektih javnih zgradb. Kot del projekta obnove in ojačitve kovinske strehe terminala 2 na letališču Nanchang Changbei je bila kovinska strešna plošča HXY-400 s stoječimi spoji sistematično testirana s obsežnimi poskusi dvigovanja vetra.
Rezultati so pokazali, da je uporaba armaturnih sponk povečala nosilnost vetra za 4,18-krat v primerjavi s ploščami brez sponk. Dejavniki, kot so razmik gred, strižna zmogljivost konektorjev gred in upogibna trdnost samih gred, so neposredno vplivali na zmogljivost dvigovanja vetra. Raziskave kovinskih streh z različnimi razmiki med gredami so pokazale neposredno povezavo med končno obremenitvijo porušitve sistema stoječih šivov in razmikom med gredami. Eksperimentalni rezultati so bili usklajeni s trendi, opaženimi v numeričnih simulacijah, kar je zagotovilo osnovo za končno načrtovanje in konstrukcijo obremenitve vetra.
Strešni sistem s stoječimi šivi izpolnjuje zahteve glede zrakotesnosti, vodotesnosti in odpornosti proti vetru z uporabo vnaprej vbrizgane tesnilne mase po celotni dolžini znotraj kovinskih plošč in 360° zaklepa šivov. Plošče tvorijo neprekinjeno enoto vzdolž pobočja brez spojev ali izpostavljenih vijačnih povezav, kar zmanjšuje tveganja puščanja, povezana s tradicionalnimi strešnimi kritinami z izpostavljenimi pritrdilnimi elementi, kot je korozija na luknjah za pritrdilne elemente in razgradnja tesnilne mase.
Obdelava z obrobo je potrebna na vseh stičiščih, kjer se strešne plošče stikajo s fasadnimi stenami ali strukturami, ki štrlijo skozi streho. Tesnilni materiali se uporabljajo na prekrivnih spojih. Pri prekrivanju med osnovnim obrobom in ploščo je potrebno varno lepljenje s silikonsko tesnilno maso, medtem ko se med zgornjo obrobo in ploščo ter med robno obrobo in ploščo uporabijo penasti tesnilni trakovi.
Toplotno širjenje in krčenje kovinskih materialov pri znatnih temperaturnih nihanjih je inherenten fizikalni pojav. Drsna povezava med strešnimi ploščami s stoječimi spoji in njihovimi fiksnimi nosilci omogoča, da se plošče prosto širijo in krčijo vzdolž pobočja kot odziv na temperaturna nihanja, s čimer se prilagajajo toplotnim obremenitvam.
Medtem ko dolžina profiliranih plošč v idealnem primeru ne bi smela presegati 25 metrov, je treba vzpostaviti ustrezne kontrolne točke deformacij, ki usmerjajo smer širjenja in krčenja. To preprečuje upogibanje plošče ali ločitev od podpornih priključkov. Ta lastnost omogoča tudi uporabo posameznih plošč dolžine do 35 metrov ali več, kar zmanjša število prečnih prekrivanj.
Sistem strešnih plošč FLEX-LOK 400 s stoječimi spoji je bil uporabljen za ukrivljeno kovinsko streho z velikim razponom (99 m in 72 m) projekta III. faze kongresnega in razstavnega centra Xiamen. Sistem obsega visoko trdne pocinkane grede, strešne plošče s stoječimi spoji in strukturne talne obloge. Dokazano je, da je odporen proti vetru in koroziji, kot tudi hidroizolacija in toplotna izolacija.

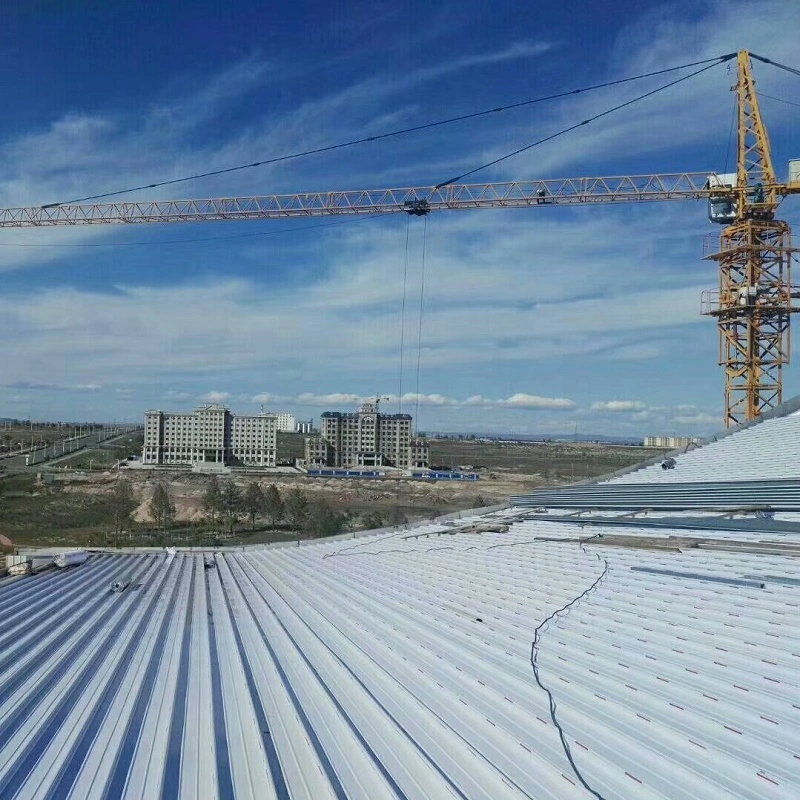

Med gradnjo so strešne plošče valjali na mestu samem, komponente pa vgradili v smeri, obrnjeni proti prevladujočemu vetru. Za vgradnjo podrobnih spojev so veljale stroge zahteve glede pozicioniranja. Podobno je bil sistem strešnih kritin iz aluminija, magnezija in mangana s stoječimi spoji uspešno uporabljen na kompleksni ukrivljeni jekleni konstrukciji projekta razstavne dvorane "Okno v prihodnost" v Južnem Taihuju.
Konstrukcija in montaža stoječih strešnih plošč je podprta s sistemom standardov. V skladu s tehnično specifikacijo JGJ 255-2012 (Tehnična specifikacija za dnevne svetlobne strehe in kovinske strehe) so jasno določena dovoljena odstopanja za kakovost vgradnje: 5–7 mm odstopanje pri prileganju neprekinjenih vzdolžnih elementov (pri pragu 35 metrov) in +20/+30 mm odstopanje pri naklonu kovinske strehe (pri 50 metrih). prag).
Atlas nacionalnega standarda 24CJ113-1 (Arhitekturne podrobnosti za kovinske plošče (I. del): 360° šivani kovinski strešni sistem s stoječimi šivi) ponuja podrobne konstrukcijske risbe za vse priključne točke, od spojev plošč do žlebov, trakov za dnevno osvetlitev, ventilatorjev in vodnikov za zaščito pred strelo.
Naslednji parametri temeljijo na standardni proizvodnji in ustreznih nacionalnih standardih. Prilagajanje je na voljo za izpolnjevanje posebnih projektnih zahtev.
| Indikator uspešnosti | Parameter/Specifikacija | Standard / Opombe |
|---|---|---|
| Veljavni standardi | GB 50345, JGJ 255-2012 | Tehnični kodeks za krovsko tehniko; Tehnične specifikacije za strehe z dnevno svetlobo in kovinske strehe |
| Referenca za oblikovanje | 24CJ113-1 | Konstrukcijski detajli za 360° kovinske strešne sisteme s stoječimi šivi |
| Osnovni material | Al-Mg-Mn zlitina (AA3004/3003) / Jeklo s prevleko iz Al-Zn / Nerjaveče jeklo | Izbrano glede na delovno okolje |
| Debelina Al-Mg-Mn | 0,7–1,2 mm | 0,9 mm se običajno uporablja |
| Tečenje Al-Mg-Mn | ≥190 MPa | Natezna trdnost: 240–285 MPa |
| Tipičen profil | YX65-300/330/400/430 | Višina rebra: 65 mm |
| Omejitev dolžine plošče | ≤25 m (priporočeno) | Potrebne so kontrolne točke za vodenje deformacije |
| Dolžina kroga žleba | ≥150 mm (≥200 mm, če ni žleba za napušč) | Po zahtevah JGJ 255-2012 |
| Utripajoča višina | ≥250 mm (minimalna zahteva kode) | GB 50693-2011 |
| Odpornost proti vetru | Ojačitev s sponkami poveča kapaciteto za 4,18x | Preverjeno s obsežnim testiranjem na letališču Changbei |
1. Strukturna hidroizolacija brez lukenj za pritrdilne elemente.Noben vijak ne prodre v površino plošče. 360° spojena spojna povezava v kombinaciji z neprekinjenim vnaprej vbrizganim tesnilom zmanjšuje tveganje puščanja, povezano z luknjami za pritrdilne elemente.
2. Preverljiva in nastavljiva odpornost proti vetru.Celotno testiranje dvigovanja vetra potrjuje, da lahko ojačitvene sponke povečajo nosilnost za 4,18-krat. Dejavniki, kot sta razmik med gredami in nosilnost konektorja, neposredno vplivajo na odpornost strehe proti vetru.
3. Prilagodljivo toplotno raztezanje in krčenje.Drsne sponke omogočajo, da se plošče prosto širijo in krčijo vzdolž pobočja. Kontrolne točke za vodenje deformacij zagotavljajo premikanje v predvideni smeri in preprečujejo upogibanje ali ločevanje plošče.
4. Različne možnosti materiala.Na voljo so zlitine aluminija, magnezija in mangana (življenjska doba več kot 50 let), jeklo, prevlečeno z Al-Zn, in nerjavno jeklo, ki ustreza različnim korozivnim okoljem in zahtevam projekta.
5. Celovita standardna podpora.Oblikovanje, strukturne podrobnosti in sprejemljivost namestitve podpirajo GB 50345, JGJ 255-2012 in nacionalni standard atlas 24CJ113-1.
Za zasnovo, odporno na veter:Razmik med nosilci in vrsta sponke pomembno vplivata na zmogljivost dvigovanja vetra. Za preverjanje izbrane konfiguracije je treba uporabiti testiranje v polnem obsegu ali inženirske izračune. V območjih z močnim vetrom bodo morda potrebne ojačitvene sponke.
Za aplikacije z dolgimi ploščami:Če dolžina plošče presega 25 m, vključite kontrolne točke deformacije za vodenje toplotnega gibanja. Potrdite, da detajl drsne sponke omogoča pričakovan obseg gibanja brez vezave.
Za korozivna okolja:Izberite osnovni material glede na pogoje izpostavljenosti. Al-Mg-Mn zlitina in nerjavno jeklo sta primerna za obalno ali industrijsko atmosfero. Preverite združljivost premaza z lokalnimi okoljskimi dejavniki.

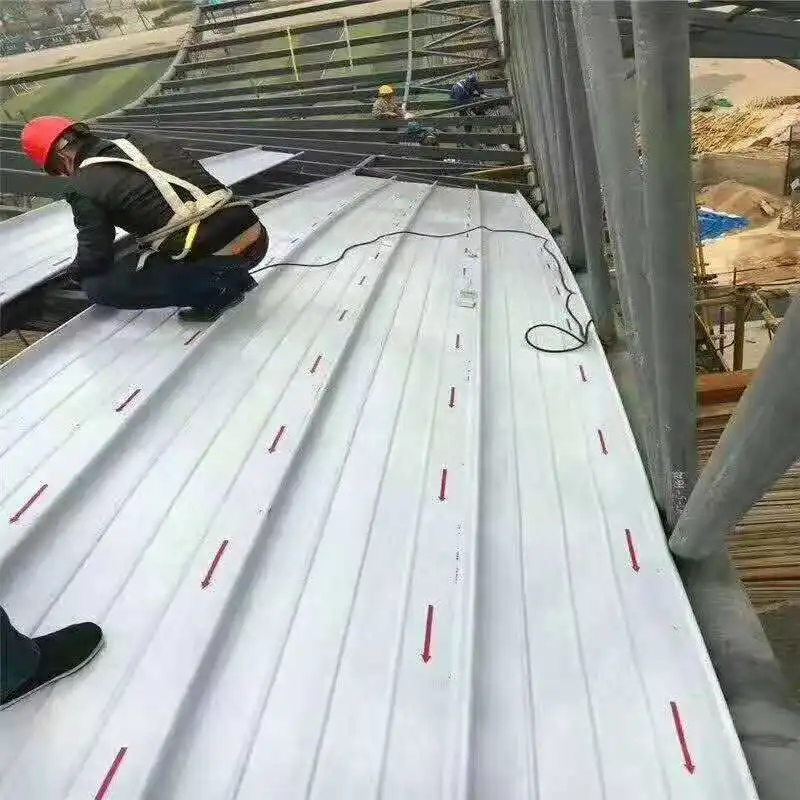

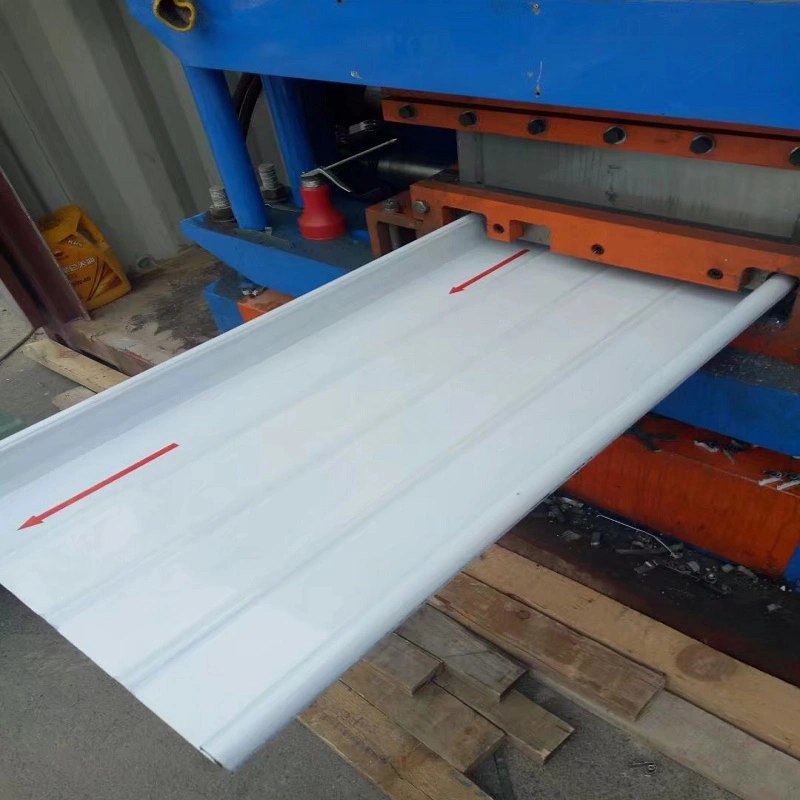

Med namestitvijo:Plošče se običajno valjajo na mestu ali v tovarni. Prepričajte se, da se postopek šivanja izvaja s kalibrirano opremo. Namestite plošče v smeri, obrnjeni stran od prevladujočega vetra, kjer je to mogoče. Pred šivanjem preverite, ali so vse obloge in tesnilne mase pravilno nameščene.
1.Kovinski strešni sistemi za velika prometna središča, kot so letališki terminali in železniške postaje za visoke hitrosti.
2.Kovinska streha za javne zgradbe z velikim razponom, vključno s stadioni, razstavnimi centri in gledališči.
3.Ostrešje za ukrivljene ali zapletene jeklene konstrukcije z velikim razponom, z možnostjo krivljenja in upogibanja.
4.Zgradbe na obalnih območjih, izpostavljenih tajfunom, ki zahtevajo visoke stopnje odpornosti proti vetru, po potrebi z uporabo ojačitvenih sponk.
Običajne profilirane plošče so pritrjene skozi površino plošče z vijaki, kar ustvarja prebojne točke, ki lahko sčasoma postanejo poti puščanja. Plošče s stoječimi spoji uporabljajo skrite sponke in mehansko spojene spoje, tako da ni izpostavljenih pritrdilnih elementov. To zmanjša nevarnost vdora vode in omogoča toplotno gibanje skozi drsno povezavo.
Za obalna ali visoko korozijska okolja se običajno priporoča zlitina aluminija, magnezija in mangana ali nerjavno jeklo. Zlitina Al-Mg-Mn ponuja dobro odpornost proti koroziji in dolgo življenjsko dobo, medtem ko nerjavno jeklo zagotavlja večjo trdnost za na veter odporne oblike. Jeklo, prevlečeno z Al-Zn, se lahko uporablja v manj agresivnih pogojih.
Paneli so pritrjeni na konstrukcijo s sponkami, ki omogočajo premikanje po dolžini panela. To pomeni, da se plošče lahko raztezajo in krčijo, ne da bi obremenjevale pritrdilne elemente ali povzročile nabiranje olja. Na dolgih ploščah so morda potrebne kontrolne točke deformacije za usmerjanje gibanja in preprečevanje upogibanja.
ja Plošče je mogoče valjati in nato ukriviti, da sledijo konveksni ali konkavni obliki strehe. Projekti, kot je kongresni in razstavni center Xiamen, so uporabljali sisteme stoječih šivov za ukrivljene strehe z velikim razponom. Specifična sposobnost krivljenja je odvisna od profila in debeline materiala.
JGJ 255-2012 določa tolerance vgradnje, vključno z odstopanjem 5–7 mm za neprekinjene vzdolžne komponente in odstopanjem +20/+30 mm za naklon strehe. Atlas nacionalnega standarda 24CJ113-1 vsebuje podrobne risbe povezav. Vodotesnost se običajno preveri z vizualnim pregledom in po potrebi s preskusi cevi ali jezerca.
