Aluminij-magnezij-mangan kovinske plošče

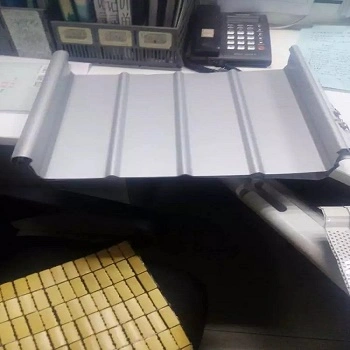

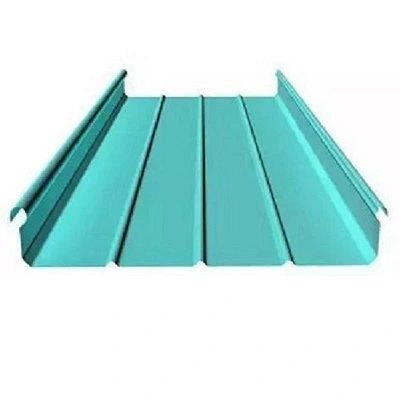

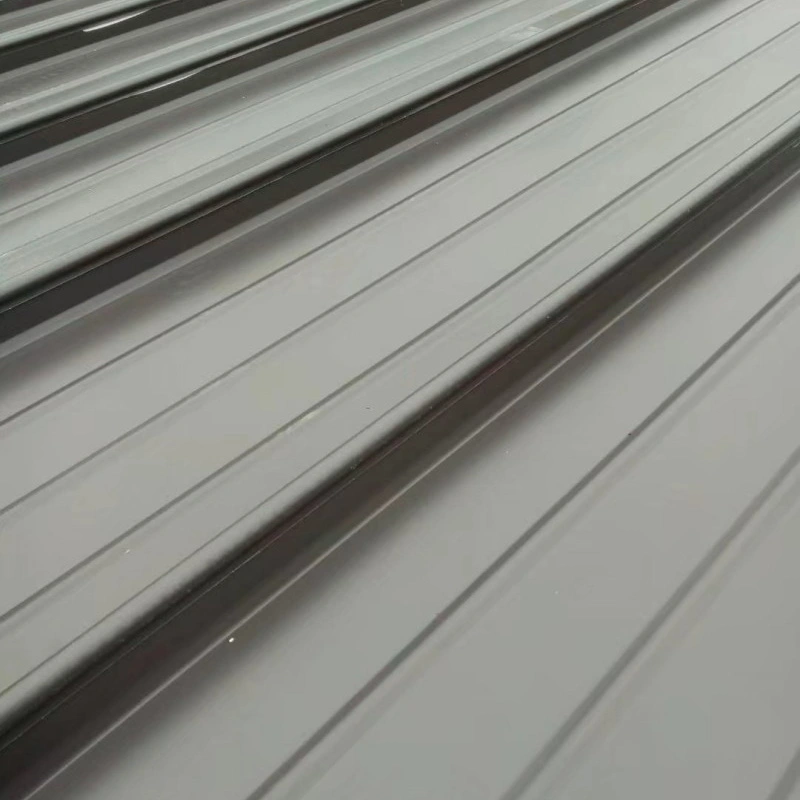

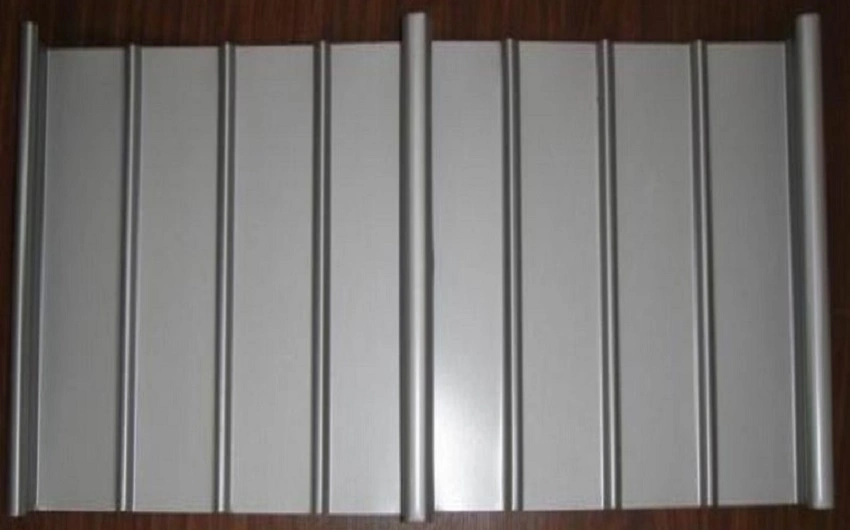

Aluminij-magnezij-mangan kovinske plošče za arhitekturne strešne in stenske obloge, oblikovane iz zlitine aluminija, magnezija in mangana serije AA3004. Zlitina vsebuje približno 1,0 % do 1,5 % mangana, 0,8 % do 1,3 % magnezija, majhne količine silicija in bakra ter ravnovesje aluminija. Ta sestava daje uporabno kombinacijo majhne teže, ustrezne trdnosti in odpornosti proti koroziji ter je združljiva s standardno opremo za šivanje in valjanje. SENBO dobavlja te plošče z vhodnimi pregledi stopnje zlitine, debeline pločevine in kakovosti prevleke, linije oblikovanja pa se spremljajo glede natančnosti profila.

Plošče so široko določene za velike javne zgradbe, kot so letališki terminali, železniške postaje za visoke hitrosti, športni stadioni in razstavni centri. Površina prejme premaz pred valjanjem, običajno PVDF z vsebnostjo fluoroogljikove smole nad 70 %, ki zagotavlja konsistenco barve in odpornost na vremenske vplive. Strešni sistem temelji na stoječem profilu z drsnimi T-sponkami. Sponke varno držijo plošče, hkrati pa omogočajo toplotno premikanje, zaklep šiva pa ustvari vodotesen spoj brez zanašanja na tesnilno maso.

Tehnične specifikacije

Podatki o zmogljivosti in inženirska validacija

1. Teža in strukturna učinkovitost

Aluminij ima gostoto 2,73 g/cm³, kar je približno tretjina gostote jekla. Tukaj uporabljena zlitina AA3004 ima natezno trdnost od 240 MPa do 285 MPa in mejo tečenja najmanj 190 MPa. Te vrednosti omogočajo, da je strešni sistem lažji od primerljive jeklene strehe, kar zmanjša obremenitev nosilne konstrukcije. Pri zgradbah z velikim razponom in pri obnovi lahko prihranek teže doseže približno 30 %.

2. Odpornost proti koroziji in življenjska doba

Ko je izpostavljena zraku, površina plošče tvori gosto plast aluminijevega oksida, ki upočasni nadaljnjo korozijo. Sama zlitina se upira napadom številnih kislin in alkalij, prevleka PVDF pa dodaja še eno zaščitno pregrado. Te lastnosti podpirajo načrtovano življenjsko dobo več kot 50 let za osnovno kovino. Garancija za premazni sistem običajno znaša od 15 do 20 let.

3. Sistem stoječih šivov in vodotesnost

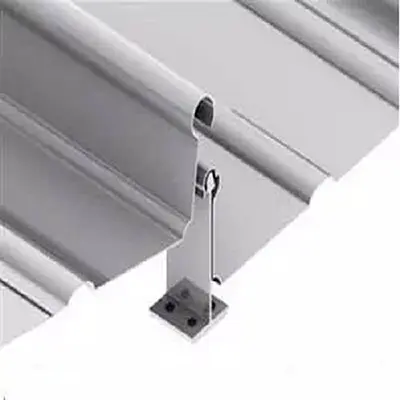

Profil stoječega šiva uporablja T-sponke, ki drsijo vzdolž pobočja strehe, da se prilagodijo toplotnemu gibanju. Paneli so montažni in sestavljeni na licu mesta, kar skrajša čas gradnje za več kot 30 % in ohranja toleranco vgradnje znotraj 3 mm. Na južni postaji Fuping na železnici Xi'an-Yan'an je 4000 m² velika streha uporabljala neprebojni mehanski sistem zaklepanja. Rezultat je bila vodotesna površina z dobro odpornostjo proti vetru in sposobnostjo sledenja kompleksnim oblikam. Postaja Gaoling s površino strehe 4.585 m² je uporabila kompozitno konstrukcijo, ki je vključevala ploščo s stoječimi spoji, hidroizolacijsko plast, izolacijo, parno zaporo, akustično plast in profilirano osnovno ploščo, prevlečeno z Al-Zn.

4. Obnašanje pri ognju in streli

Strešni sistem dosega požarni razred A1. S tališčem 660 °C je aluminij nagnjen k lokalnemu požaru, namesto da bi razširil plamen po površini, kar lahko pomaga pri gašenju. Za zaščito pred strelo lahko plošče z debelino najmanj 0,7 mm delujejo neposredno kot naprave za zaključek zraka v skladu z GB 50057. To odpravlja potrebo po ločenih strešnih prebojih za strelovode.

5. Oblikovnost in fleksibilnost oblikovanja

Zlitino je mogoče oblikovati v ravne, konveksno ukrivljene, konkavno ukrivljene in pahljačaste plošče. To podpira geometrije streh z enim naklonom, dvojnim naklonom, enojno ukrivljenimi in dvojno ukrivljenimi strehami. Duktilnost materiala pomaga tudi pri šivanju na kraju samem.

Značilnosti izdelka

• Majhna teža:Z eno tretjino gostote jekla plošče zmanjšajo lastno obremenitev in poenostavijo rokovanje.
• Dolga življenjska doba:Kombinacija zlitine in prevleke je zasnovana za več kot 50 let uporabe v normalnih pogojih.
• Strukturna vodotesnost:Spoj s stoječim šivom ni odvisen od tesnila, kar zmanjšuje tveganje vzdrževanja in puščanja.
• Namestitev toplotnega gibanja:Drsne T-sponke omogočajo raztezanje in krčenje brez obremenjevanja plošč.
• Prilagodljivost oblikovanja:Za arhitekturne strehe je mogoče izdelati ukrivljene in stožčaste plošče.
• Možnost recikliranja:Aluminij je ob koncu življenjske dobe mogoče v celoti reciklirati.

Tipične aplikacije

• Strešni in stenski sistemi za letališke terminale in železniške postaje za visoke hitrosti.
• Strehe z velikim razponom za stadione, razstavišča in gledališča.
• Zgradbe v morskih ali industrijskih okoljih, kjer je odpornost proti koroziji kritična.
• Prekritje in obnova obstoječih objektov.

Opombe o namestitvi in ​​rokovanju

• Plošče shranjujte pod pokrovom in jih hranite na suhem. Če je potrebno shranjevanje na prostem, dvignite kup in uporabite prevleko, ki diha.
• Za dvigovanje uporabite mehke zanke in raztegljive palice, da preprečite udrtine ali praske na površini.
• Plošče odrežite z orodjem, primernim za aluminij. Pred namestitvijo očistite odrezane robove in odstranite ostružke.
• Sledite razmiku T-sponk, ki je prikazan na projektnih risbah. Sponke morajo biti pritrjene na grede s predpisanimi pritrdilnimi elementi.
• Plošče z šivi šele po preverjanju poravnave in zaskoka. Za profil plošče uporabite ustrezen šivalni stroj.
• Izogibajte se stiku z golim jeklom ali bakrom v prisotnosti vlage, da preprečite galvansko korozijo.

Kontrola kakovosti in dokumentacija

Certifikati materiala morajo potrditi stopnjo zlitine, mehanske lastnosti in vrsto prevleke. Merski pregledi med proizvodnjo pokrivajo širino plošče, višino in dolžino reber. Pri velikih projektih je mogoče vzorce testirati glede debeline premaza in oprijema. Prejemnik na kraju samem mora pred namestitvijo preveriti število plošč, profil in stanje površine.

Premisleki pri izbiri

• Potrdite načrt naklona strehe in drenaže, preden izberete profil plošče in vrsto šiva.
• Ocenite kategorijo korozije na mestu, da se odločite, ali je potreben standardni premaz PVDF ali težja specifikacija.
• Za ukrivljene ali zapletene oblike streh vključite dobavitelja plošč zgodaj, da pregleda možnost oblikovanja in zaporedje namestitve.
• Preverite zasnovo dviga vetra in potrdite, da razmik T-sponk in pritrdilni elementi ustrezajo izračunanim obremenitvam.
• Preglejte načrt dostopa do vzdrževanja. Medtem ko sistem stoječih šivov potrebuje le malo vzdrževanja, je še vedno priporočljivo redno preverjanje obrob in prebojev.

Pogosto zastavljena vprašanja

Kakšna je glavna razlika med AA3004 in drugimi aluminijevimi zlitinami, ki se uporabljajo za strešne kritine?

AA3004 vsebuje več mangana in magnezija kot običajne komercialne zlitine, kot je 3003. To daje boljšo trdnost in odpornost proti koroziji, hkrati pa ostaja dovolj oblikovan za profile stoječih spojev. Zaradi tega ravnovesja se pogosto uporablja za strešne kritine.

Ali se Al-Mg-Mn plošče lahko uporabljajo tako za stene kot za strehe?

Da, isti material in sistem stoječih šivov je mogoče uporabiti za stenske obloge. Dimenzije profila se lahko razlikujejo, zahteve glede vetrne obremenitve sten pa je treba preveriti posebej.

Kako se proizvajajo ukrivljene plošče?

Ukrivljene plošče se oblikujejo z valjanjem ali stiskanjem na zahtevani radij. Stožčaste plošče so izdelane z rezanjem pločevine na spremenljivo širino pred oblikovanjem. Omejitve oblikovanja so odvisne od profila plošče in stanja materiala, zato mora dobavitelj potrditi izvedljivost zgodaj v načrtovanju.

Ali je pod streho Al-Mg-Mn vedno potrebna parna zapora?

Plast za nadzor hlapov je običajno vključena v streho, da prepreči, da bi vlažen zrak dosegel izolacijo in povzročil kondenzacijo. Posebne plasti so odvisne od uporabe stavbe in podnebja. Projektant strešnega sistema mora določiti ustrezno nadgradnjo.
