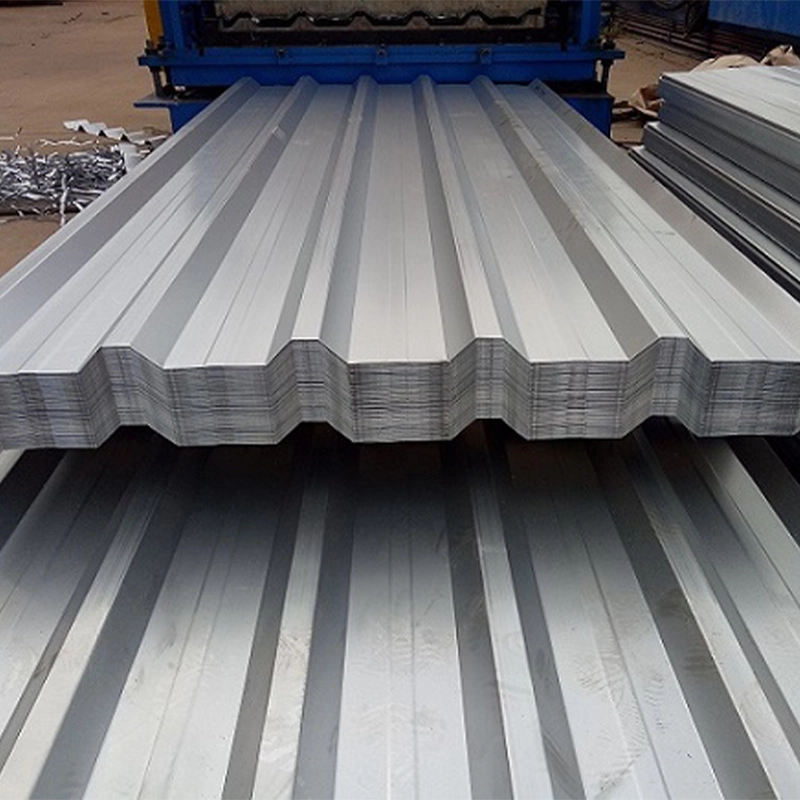

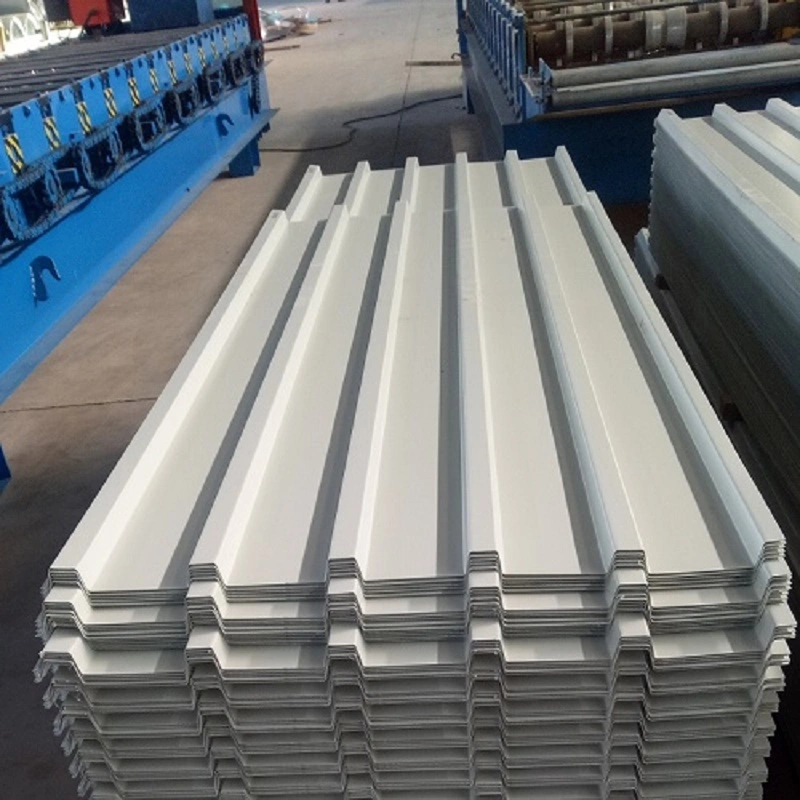

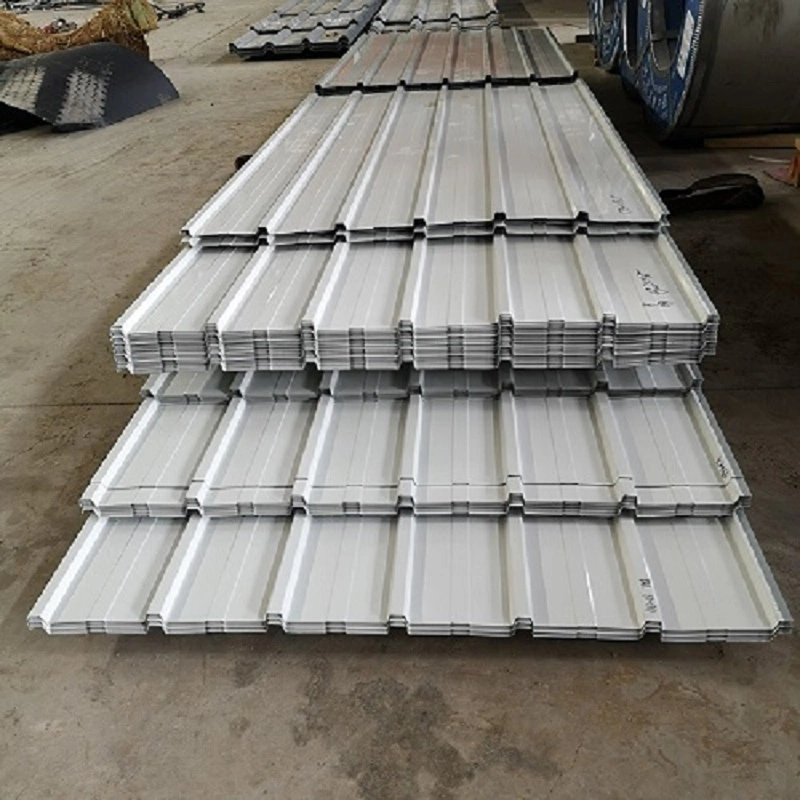

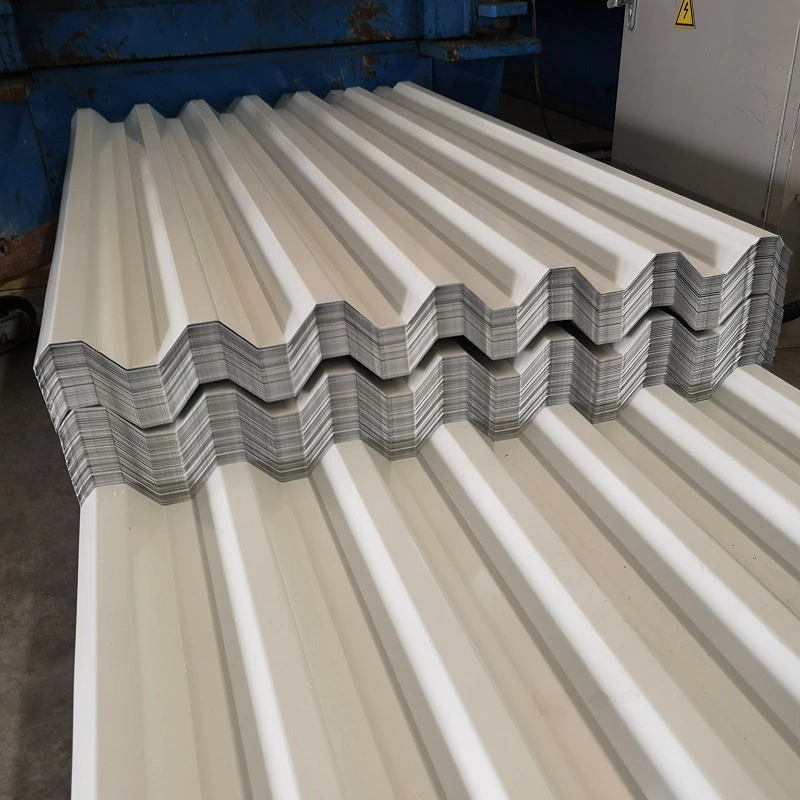

Barvno prevlečena valovita jeklena pločevina

Barvno prevlečena valovita jeklena pločevina se proizvaja z oblikovanjem predhodno pobarvanega jeklenega zvitka v valovit profil. Osnovna tuljava je hladno valjano ali vroče pocinkano jeklo z razredi, kot so DX51D, Q195 ali SGCC. Pred barvanjem se površina razmasti, fosfatira in kromira. Tuljava je nato prevlečena z valjčkom, običajno iz poliestra ali PVDF, z debelino suhega filma na zgornji strani od 15 μm do 25 μm in debelino na zadnji strani od 5 μm do 10 μm. SENBO dobavlja te plošče po preverjanju debeline zvitka, teže prevleke in stanja površine, postopek valjanja pa vključuje periodično preverjanje geometrije profila.

Barvno prevlečena valovita jeklena pločevina je hladno oblikovana v prečni prerez vzporednih reber in vdolbin. Ta oblika zagotavlja visoko vzdolžno upogibno togost in učinkovito odvajanje vode, hkrati pa ohranja debelino materiala med 0,2 mm in 1,2 mm. Pogosti profili vključujejo YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 in YX51-250-750. Efektivne pokrivne širine so od 300 mm do 1.150 mm. Dolžina pločevine je razrezana po naročilu. Izdelek je v skladu s standardom GB/T 12755-2008, ki določa zahteve za sestavo materiala, mehanske lastnosti, prevleko in tolerance dimenzij.

Ključne specifikacije

Značilnosti izdelka

• Majhna teža z ustrezno togostjo:Valoviti profil poveča upogibno togost brez dodajanja debeline materiala, kar pomaga zmanjšati strukturne obremenitve.
• Učinkovita drenaža:Vzporedni vzorec reber in dolin hitro premika deževnico proti napušču in zmanjša število prečnih prekrivanj.
• Zaščita pred korozijo:Pocinkana ali Al-Zn kovinska plast in organski zaključni premaz zagotavljata dve pregradi pred atmosfersko korozijo.
• Prilagodljivost barv in velikosti:Barve RAL so na voljo, dolžino, debelino in profil pločevine pa je mogoče prilagoditi, da se ujemajo s projektnimi risbami.
• Hitra namestitev:Tovarniško pripravljene plošče so nameščene neposredno na gredice, kar skrajša delo na gradbišču v primerjavi z vlivanimi ali zidanimi sistemi.

Primeri uporabe na terenu

1. Strešna in stenska ohišja za industrijske zgradbe

Te barvno prevlečene valovite jeklene plošče se pogosto uporabljajo za strehe in stene v industrijskih obratih in skladiščih. Profil tipa 760 je običajen za strešne kritine, ker njegova geometrija podpira dobro drenažo in omejuje število stranskih krogov. V enem obalnem projektu je 48.000 m² velik obrat v Southeast Copper Industry uporabil barvno jekleno streho s porazdeljenim fotovoltaičnim sistemom. Streha je delovala sprejemljivo v deževnih razmerah v regiji, kar dokazuje primernost materiala za velike tovarniške ovoje.

2. Modularne zgradbe in začasne strukture

Barvno prevlečene valovite plošče so zelo primerne za modularne in začasne konstrukcije, ker so lahke, enostavne za rezanje in hitro namestitev. Projekt Shanghai Nanhe Branch Line Park je vključeval postajo, zgrajeno z barvno prevlečeno valovito streho in modularnimi metodami v 45 dneh. Podobne aplikacije vključujejo montažne kabine, začasne pisarne, ograde na gradbišču in nadstreške.

3. Posebna ohišja

Profil se uporablja tudi v določenih specializiranih okoljih, kot je notranjost ladijskih kabin. V tem primeru valovitost zagotavlja ravnost površine in vizualno strukturo, hkrati pa zmanjša količino lahkega jeklenega okvirja, potrebnega za ploščo.

Opombe o ravnanju na mestu in namestitvi

• Rjuhe naj bodo suhe in jih shranjujte na ravnih nosilcih. Če je potrebno shranjevanje na prostem, uporabite prevleko, ki diha, in dvignite sklad.
• S svežnji ravnajte s širokimi zankami, da ne poškodujete reber ali opraskate barve.
• Za rezanje uporabite škarje ali grizala. Izogibajte se abrazivnim ploščam, ki ustvarjajo toploto in lahko poškodujejo premaz na rezanem robu.
• Določite pritrdilne elemente in podložke, ki so združljivi s prevleko pločevine, da zmanjšate galvansko korozijo.
• Upoštevajte proizvajalčeve podatke o krogih za stranske kroge in končne kroge. Nanesite tesnilno maso, kjer je navedeno za naklon strehe in območje vetra.
• Pred namestitvijo listov preverite poravnavo gred. Neusklajenost lahko povzroči vidno valovitost in obremeni rebra.

Kontrola kakovosti in dokumentacija

Certifikati rezkarja morajo potrditi kakovost navadne kovine, težo pocinkanega premaza in debelino barvnega filma. Med proizvodnjo se v rednih intervalih preverjajo dimenzije profila, kot so višina reber, korak in efektivna širina. Pred odpremo se plošče pregledajo glede napak na premazu, površinskih prask in dimenzijske natančnosti. Pri velikih projektih se lahko po potrebi pošljejo vzorci za slano pršilo tretjih oseb ali pospešene vremenske teste.

Premisleki pri izbiri

• Preden izberete težo pocinkanega premaza in vrsto barve, določite kategorijo atmosferske korozije na mestu.
• Potrdite projektno obremenitev vetra in razmik med gredami, da izberete pravilno debelino pločevine in profil.
• Preglejte naklon strehe in postavitev drenaže, da se izognete nastajanju ribnikov in zagotovite, da voda teče do napuščev.
• Za dolge neprekinjene liste načrtujte transportno pot in dostop do mesta. Če je transport omejen, je lahko možnost valjanje na mestu.
• Če je stavba na območju z visokim tveganjem požara, upoštevajte, da je kovinska plošča sama po sebi negorljiva, vendar je treba celotno streho, vključno z izolacijo, oceniti ločeno.

Pogosto zastavljena vprašanja

Kako izberem med PE in PVDF premazi?

PE je standardni, ekonomičen zaključek za splošne industrijske zgradbe v blagih okoljih. PVDF zagotavlja boljšo obstojnost barve in odpornost proti UV-žarkom in solnemu pršilu, zaradi česar je bolj primeren za obalne ali zelo korozivne lokacije. Izbira mora ustrezati pričakovani življenjski dobi projekta in izpostavljenosti okolja.

Kakšen je najmanjši naklon strehe za valovite barvno lakirane plošče?

5-odstotni naklon se običajno priporoča za sisteme, pritrjene z vijaki. Nižja pobočja zahtevajo dodatno zasnovo tesnjenja in drenaže, sprejemljivi minimum pa mora potrditi projektant glede na lokalno intenzivnost padavin.

Ali je mogoče te plošče namestiti na ukrivljene strehe?

Nekatere profile je mogoče ukriviti do velikega polmera z valjanjem ali stiskanjem. Najmanjši radij je odvisen od debeline pločevine, geometrije rebra in fleksibilnosti prevleke. Dobavitelj mora pred oddajo naročila potrditi omejitev oblikovanja.

Kako se ohranja skladnost barv na veliki strehi?

Vse plošče za isto površino je treba naročiti iz iste serije zvitkov, kadar koli je to mogoče. Če je več serij neizogibno, zahtevajte barvno branje in se dogovorite za toleranco, kot je ΔE ≤ 1,5. Pravilno shranjevanje in zaporedje namestitve prav tako pomagata preprečiti vidne spremembe.
