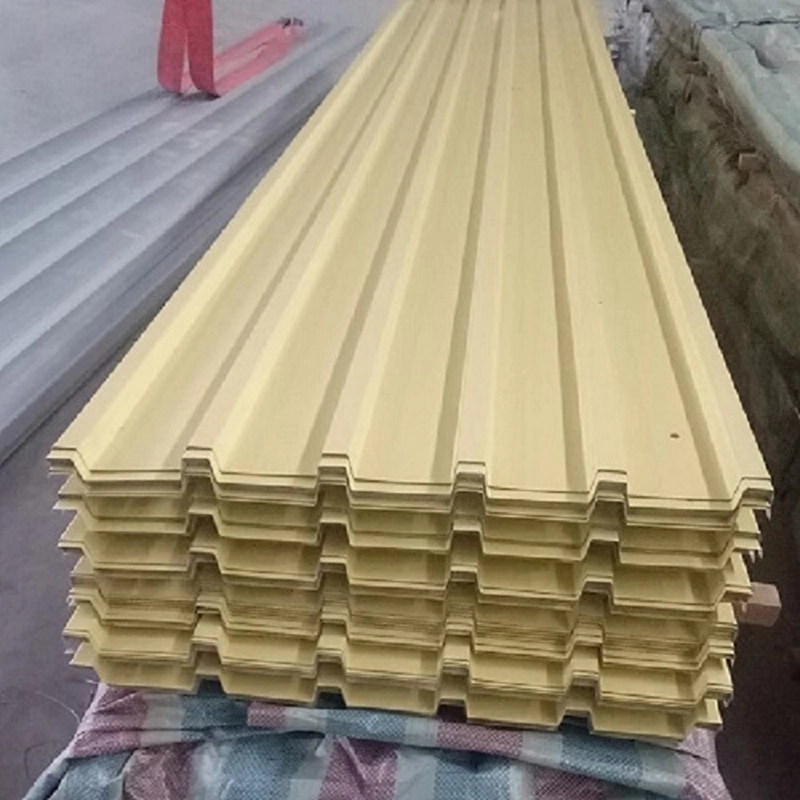

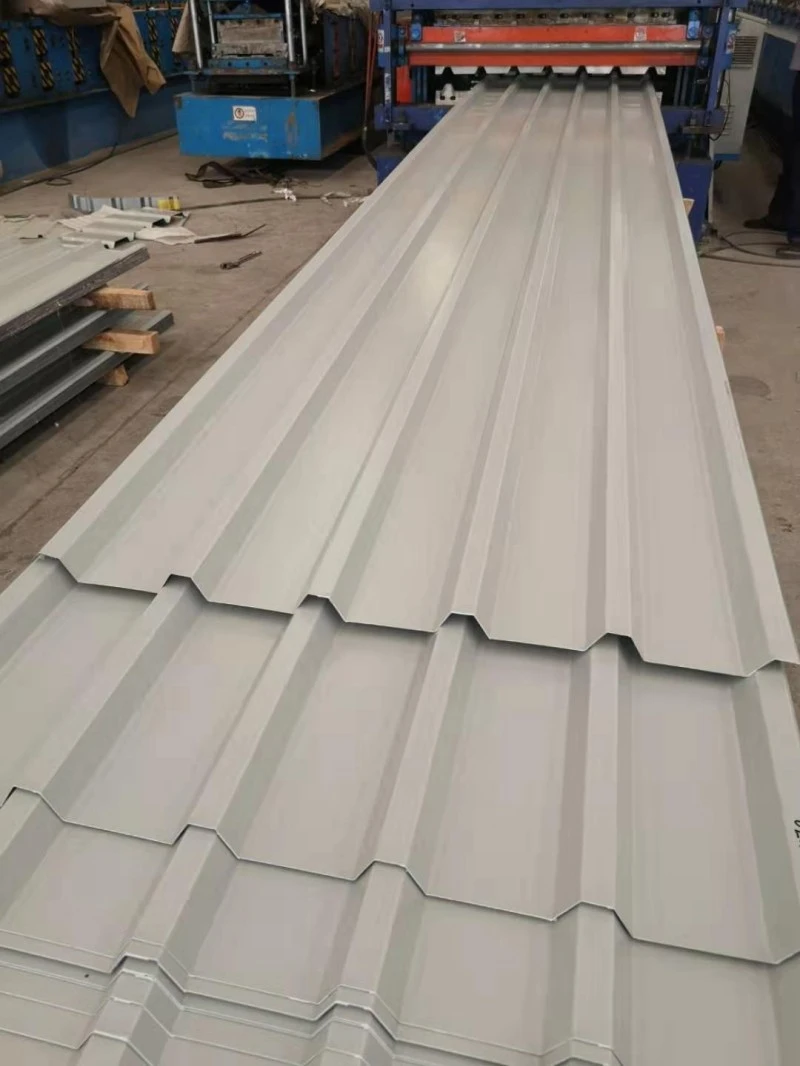

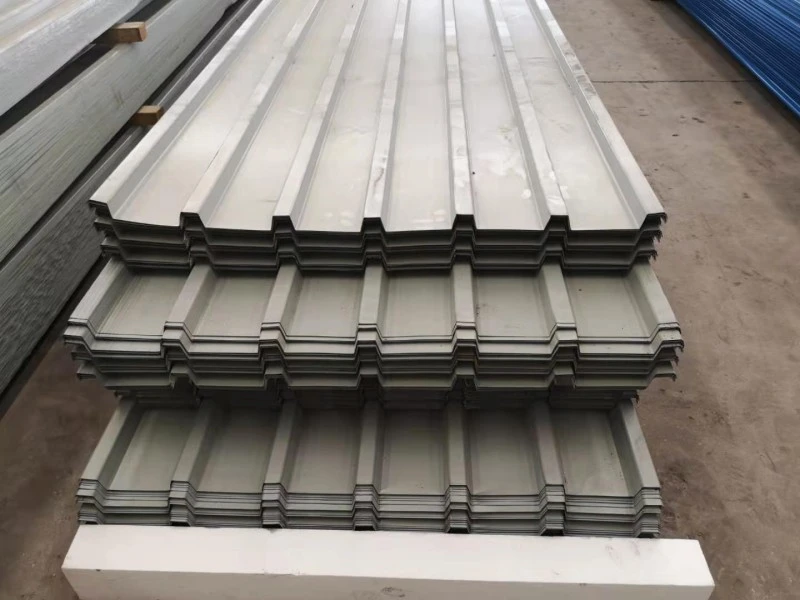

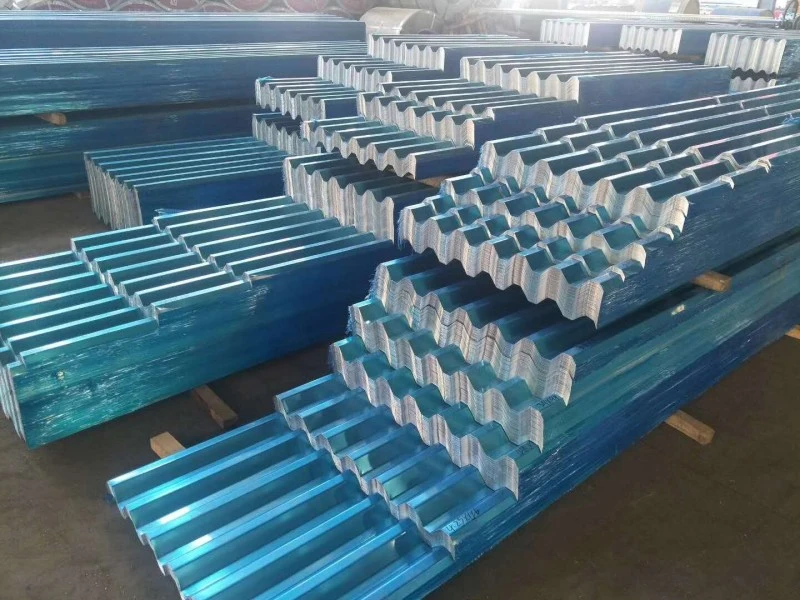

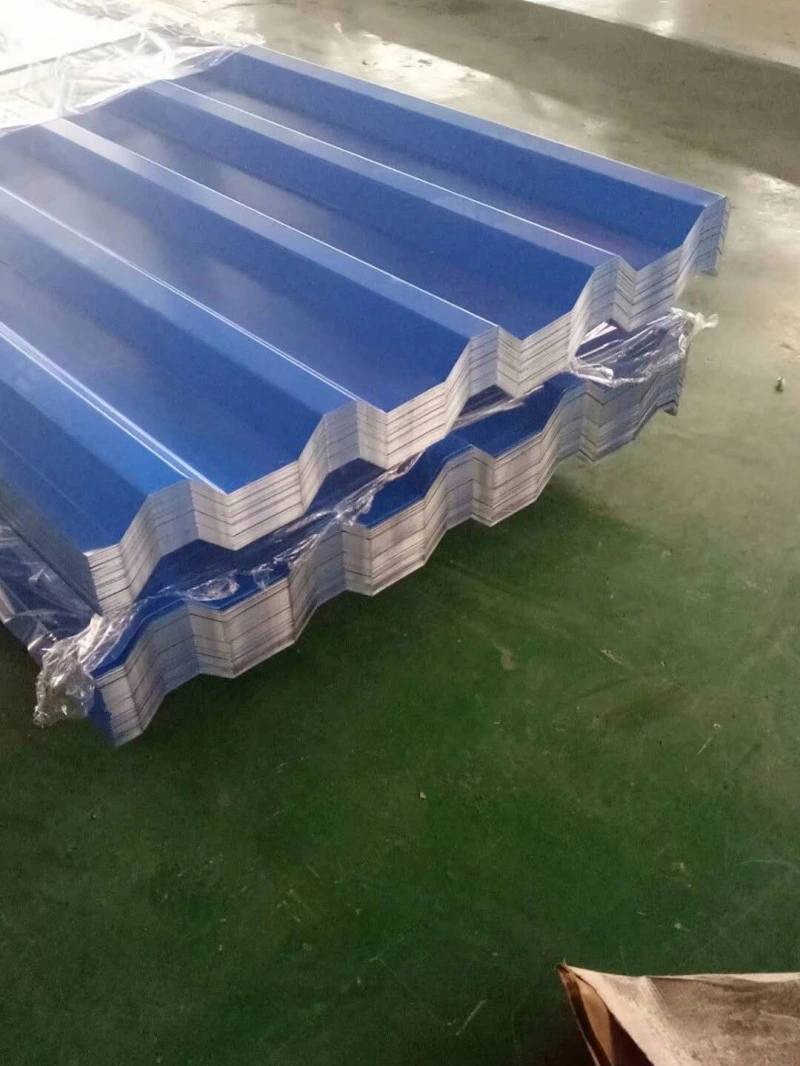

Barvno prevlečena jeklena strešna plošča

Barvno prevlečene jeklene strešne plošče, izdelane iz predhodno pobarvanega jeklenega zvitka, so oblikovane s hladnim valjanjem v valovit profil. Vsaka plošča združuje jekleno jedro, kovinsko prevleko na obeh straneh in strjen organski zaključek. Osnovna kovina je običajno Q235B ali DX51D, zaščitna kovinska plast pa je lahko cink ali aluminij-cink s težo nanosa od 40 g/m² do 275 g/m² na stran. Barvni sistem običajno vključuje temeljni premaz in poliestrski zaključni premaz debeline najmanj 20 μm, medtem ko je PVDF rezerviran za mesta z močnejšo izpostavljenostjo UV ali slanemu prhu. SENBO izvaja vhodne preglede debeline zvitka in teže prevleke, linije za oblikovanje valja pa so nastavljene tako, da preverjajo geometrijo reber in efektivno širino med proizvodnjo.

Skupni profili in dimenzije

• YX35-125-750:višina reber 35 mm, razmak reber 125 mm, efektivna širina 750 mm.
• YX25-210-840:višina reber 25 mm, razmak reber 210 mm, efektivna širina 840 mm.
• YX15-225-900:višina reber 15 mm, razmak reber 225 mm, efektivna širina 900 mm.

Dolžina pločevine je razrezana po naročilu, neprekinjene dolžine pa so možne, ko to dopušča transport. Izbira profila vpliva na zmogljivost razpona, obnašanje drenaže in videz.

Tabela parametrov

Testni podatki in povratne informacije o projektu

Mehansko vedenje

Podlaga mora imeti natezno trdnost najmanj 270 MPa. Za YX35-125-750 je tlačna trdnost okoli 200 MPa, kar je primerno za nenosilne in sekundarne konstrukcijske ovoje. Sprememba debeline je nadzorovana na ±0,02 mm, ravnost pa je omejena na 3 mm na meter, da se prepreči zadrževanje vode na končani strehi.

Odpornost na oprijem in korozijo

Preskušanje s prečnim rezom zahteva, da površina odstopitve prevleke ostane 5 % ali manj. Učinkovitost slanega razpršila je običajno navedena kot brez rdeče rje po 500 urah za standardni material. Večja teža cinkove prevleke izboljša ta rezultat. Dejanske zahteve je treba uskladiti z lokacijo projekta in kategorijo atmosferske korozije.

Odvajanje vode

Valovita oblika vodi deževnico skozi korita do napuščev. Prekrivni spoji so zatesnjeni z vodoodpornimi podložkami in tesnilom. Priporočen je minimalni naklon 5 %. Pravilna poravnava gred in postavitev pritrdilnih elementov pomagata preprečiti nabiranje in puščanje.

Primer toplotne učinkovitosti

Pilotni projekt v okrožju Chongming v Šanghaju je na obstoječo barvno jekleno kritino nanesel toplotnoizolacijski premaz. Po obdelavi se je površinska temperatura znižala s 63 °C na 33 °C, notranja temperatura pa je padla za približno 8 °C. Medtem ko je izolacijski premaz zagotovil glavno prednost, primer prikazuje, kako je mogoče kovinsko pločevino kombinirati z dodatnimi površinskimi obdelavami za prihranek energije.

Hitrost namestitve

Tovarniško izdelane plošče je mogoče hitro namestiti na mestu. Dnevna proizvodnja valjanja lahko doseže 3000 metrov. V kombinaciji z jeklenim ogrodjem je mogoče nadstreške in strehe skladišč dokončati v kratkem času. Dolge pločevine zmanjšajo število končnih krogov, kar tudi zmanjša potencialna mesta puščanja.

Opombe o oblikovanju in namestitvi

• Pred namestitvijo poskrbite, da so svitki in plošče suhi. Zunanje shranjevanje zahteva oddaljenost od tal in prevleko, ki diha, da preprečite kondenzacijo.
• Uporabljajte rezalna orodja, ki ne proizvajajo visoke temperature. Škarje in grizala imajo prednost pred abrazivnimi ploščami.
• Odrezane robove in praske takoj popravite z združljivo barvo za popravilo.
• Izberite pritrdilne elemente in podložke, ki so združljivi s premazom, da zmanjšate galvansko korozijo.
• Sledite navedenim podrobnostim stranskega in končnega kroga. V območjih z močnim vetrom povečajte gostoto sponk blizu robov in grebenov.
• Pred namestitvijo listov preverite razmik in poravnavo gred. Nepravilno poravnane gredice lahko povzročijo vidno valovitost in obremenijo rebra.

Vprašanja iz projektov

Kakšen naklon je potreben za streho brez hidroizolacijske membrane?

Za enoplastne profile je tipičen naklon 5 % ali več. V posebnih primerih se lahko uporabijo nižji nakloni, vendar mora projektant načrtovati in pregledati dodatne ukrepe za tesnjenje in drenažo.

Kako izberem težo cinkove prevleke?

Najprej je treba oceniti kategorijo atmosferske korozivnosti lokacije. Zmerna podeželska območja so lahko v redu s 40 g/m² do 90 g/m². Obalna ali industrijska območja pogosto zahtevajo 150 g/m² ali več ali prevleko iz aluminija in cinka z enakovredno učinkovitostjo.

Ali je mogoče plošče namestiti na ukrivljene strehe?

Nekatere profile je mogoče ukriviti do velikega polmera. Najmanjši radij je odvisen od višine rebra, debeline pločevine in fleksibilnosti prevleke. Proizvajalec mora pred oddajo naročila potrditi omejitev oblikovanja.

Kaj povzroča barvne razlike med serijami?

Barvne razlike lahko nastanejo, ko tuljave prihajajo iz različnih proizvodnih serij. Za veliko streho ali steno je varneje naročiti ves material za isto površino iz ene serije tuljav. Če to ni mogoče, zahtevajte barvni odčitek in nastavite toleranco, kot je ΔE ≤ 1,5.

Kontrolni seznam za nakup in pregled

• Pred proizvodnjo potrdite kakovost substrata in težo premaza na certifikatu obrata.
• Zahtevajte vzorec dejanske barve barve in ga potrdite pred rezanjem tuljave.
• Preverite debelino pločevine, višino rebra in efektivno širino ob sprejemu. Zavrnite material zunaj tolerance.
• Preglejte premaz za praske, zlome tuljave ali neenakomerno barvo. Manjše poškodbe je mogoče popraviti, velike poškodbe pa je treba zamenjati.
• Če mora streha izpolnjevati določeno oceno dviga zaradi vetra, zahtevajte preskusne podatke ali izračune za izbrani profil in postavitev pritrdilnih elementov.
• Pri projektih, pri katerih je požarna učinkovitost zaskrbljujoča, ne pozabite, da je posamezna kovinska plošča negorljiva, vendar celoten sklop strehe lahko vključuje vnetljivo izolacijo ali podlago, ki jo je treba oceniti ločeno.
