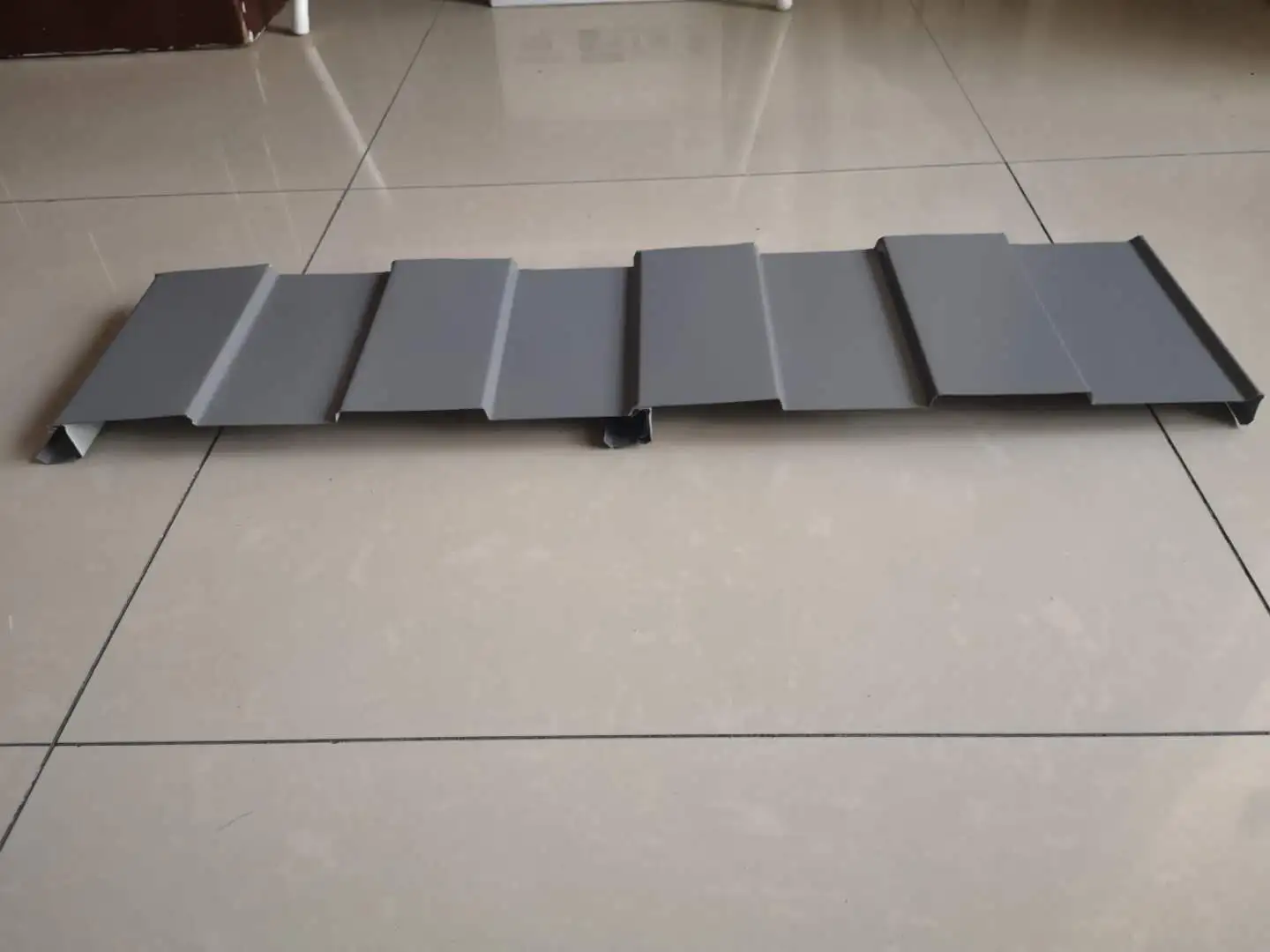

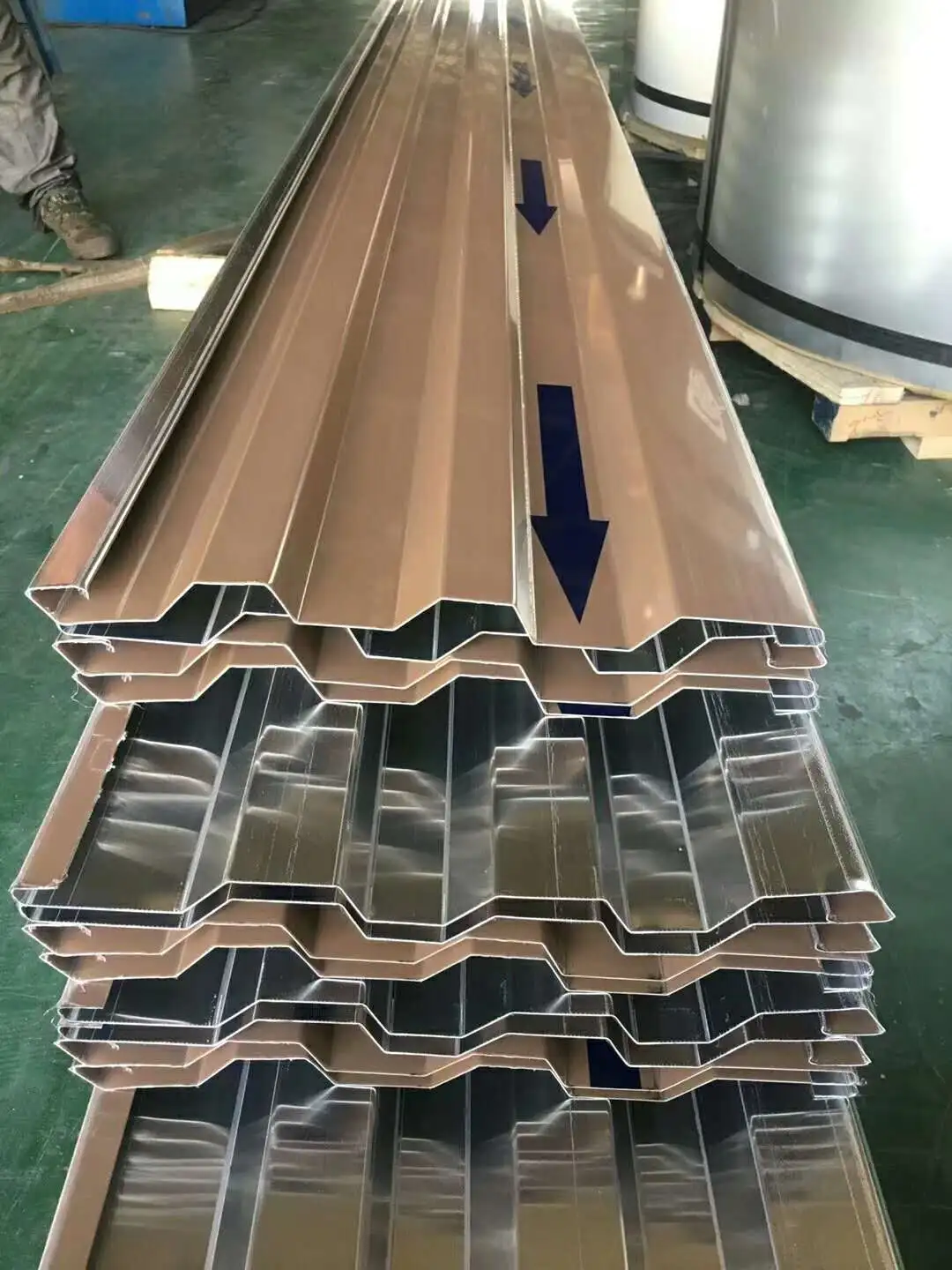

Barvno prevlečene jeklene plošče s skritimi pritrdilnimi elementi, imenovane tudi strešne strešne plošče s skritimi pritrdilnimi elementi ali skritimi sponkami, so profilirane pločevine, valjane iz barvno prevlečenega jekla. Namesto izpostavljenih vijakov so pritrjeni na strešne nosilce z ustreznimi nosilci iz pocinkane ali aluminijeve zlitine. Zaporedje povezav vključuje pritrditev skritih nosilcev na gredice, vpetje ženskega rebra plošče v sredinsko rebro konzole in nato zaklepanje šiva s strojem za šivanje, da se ustvari tesen spoj med sosednjimi ploščami. SENBO proizvaja te profile na namenskih linijah za valjanje in med proizvodnjo preverja ključne dimenzije, kot so višina rebra, efektivna širina in globina zaklepanja.
Glavna razlika od standardne barvne jeklene kritine je v načinu pritrditve. Običajne plošče so pritrjene s samoreznimi vijaki, ki gredo skozi površino plošče, kar zahteva tesnilo na vsaki luknji za vijake. Plošče s skritimi pritrdilnimi elementi se namesto tega zanašajo na zaklepne nosilce, kar pomeni, da površina ostane brez prebojev. Ta pristop izboljša hidroizolacijo, zmanjša dolgotrajno tveganje korozije na pritrdilnih mestih in daje strehi čistejši videz.

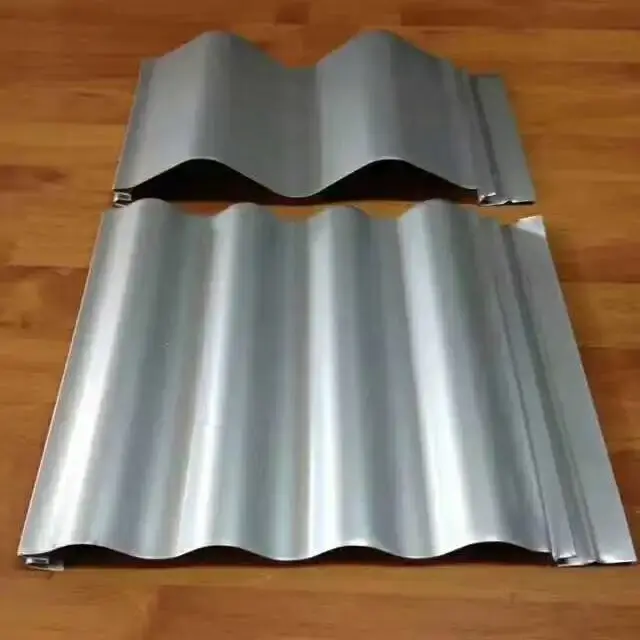

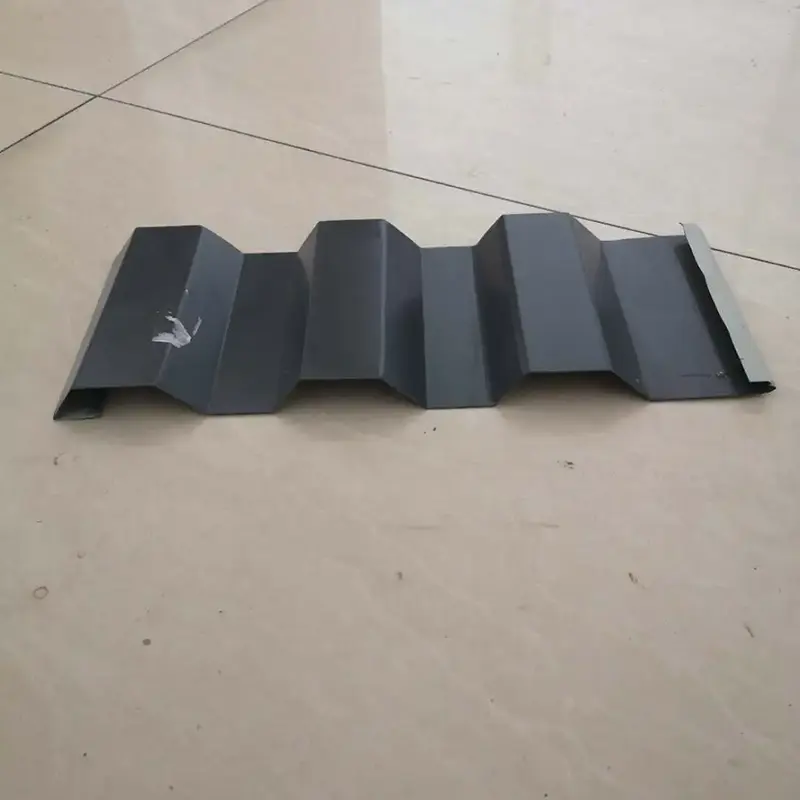

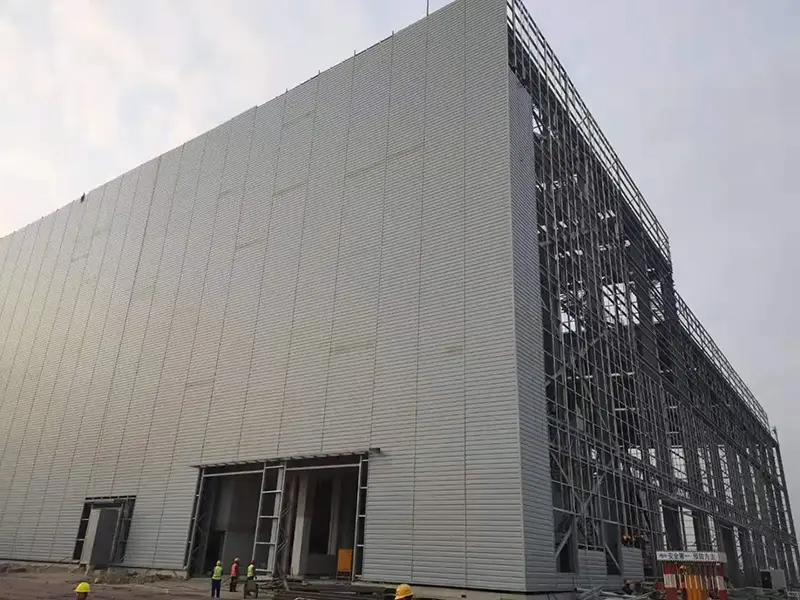

| Vrsta profila | Višina rebra (mm) | Učinkovita širina (mm) | Širina v raztegnjenem stanju (mm) | Poraba materiala | Tipične aplikacije |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76 % | Tovarne velikih razponov, letališča, stadioni |
| Model 820 | 50 | 820 | 1000 | 82 % | Industrijski obrati majhnega do srednjega obsega |
| CC-750 (YX41-250-750) | 41 | 750 | Ni navedeno | Ni navedeno | Prizorišča z velikim razponom; temelji na avstralski tehnologiji |
| Indikator uspešnosti | Parameter / specifikacija | Opombe |
|---|---|---|
| Razred osnovnega materiala | Q235B, Q345, jeklo visoke trdnosti (razred 550 MPa) | Odvisno od vrste profila |
| Skupna debelina | 0,3–1,0 mm | Standardno 0,5–0,6 mm |
| Tipični profili | YX51-380-760 (Jiaochi 760), YX50-410-820 | Efektivna širina 760 mm ali 820 mm |
| Način povezave | Skrita zaponka ali šivanje | Brez predrtja vijakov na površini plošče |
| Odpornost na izvlek | ≥200 kg | Izmerjena vrednost za sponko plošče |
| Dolžina ene plošče | Do 100 m | Podpira toplotno raztezanje in krčenje |
| Obseg uporabe | Industrijski obrati velikih razponov, javne zgradbe | Ni primeren za ukrivljene strehe s polmerom R < 50 m |

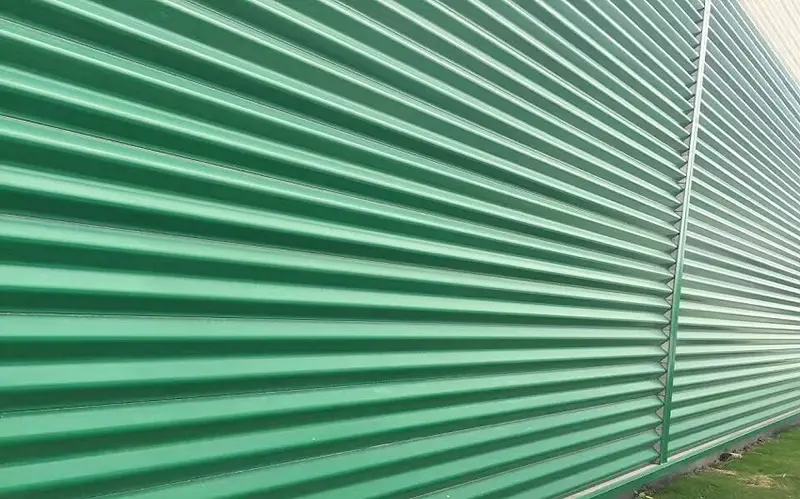

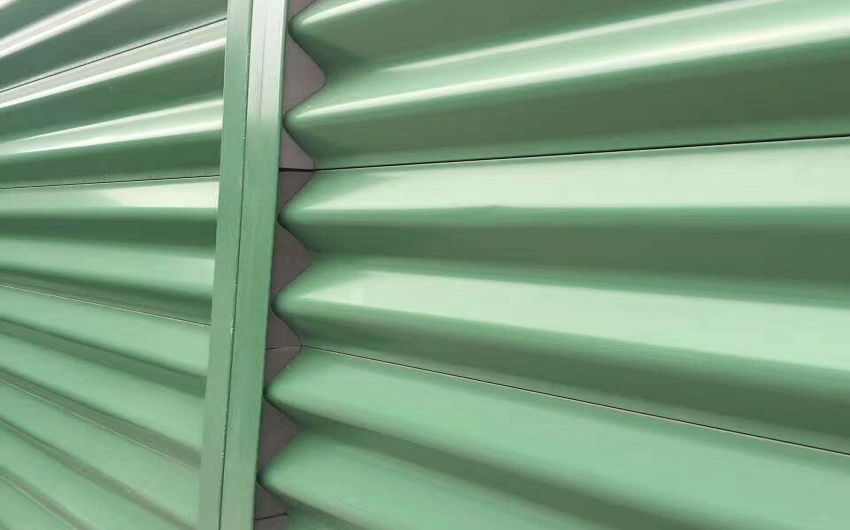

Ker površina jeklene plošče, prevlečene s skritimi pritrdilnimi elementi, nima prebojev za pritrdilne elemente, se sistem izogne običajni poti puščanja pri strehah z vidnimi pritrdilnimi elementi. V tradicionalnih sistemih se lahko tesnilna masa na luknjah za vijake sčasoma stara in poči, kar omogoča vdor vode. Profil Jiaochi 760 z višino reber 71 mm in razmikom reber 380 mm pomaga deževnici hitro teči iz dolin do napuščev. Ko so šivi zaprti s strojem za šivanje, stranski zaklep zagotavlja neprekinjeno oviro pred vdorom vode. Odsotnost površinskih lukenj prav tako zmanjšuje možnost korozije, ki se začne pri pritrdilnih elementih.
Nosilci, ki držijo plošče na gredih, so zasnovani tako, da se upirajo dvigovanju. Med fotonapetostnim projektom barvne jeklene strehe s 5 MW na mednarodnem letališču Shenzhen Bao'an je pritisk vetra na mestu dosegel 0,75 kN/m². Testi izvleka na podometnih sponkah so zabeležili izvlečno moč 200 kg, kar je zadostilo varnostnim zahtevam. YX41-250-750 plošča s skritimi sponkami uporablja jeklo z mejo tečenja najmanj 550 MPa in globino zaklepanja, večjo od 5,2 mm. Vsako prepleteno rebro je zasidrano s pritrdilno sponko, ki izboljša sposobnost strehe za obvladovanje obremenitev vetra in snega.
Pritrdilne sponke omogočajo, da strešne plošče drsijo po pobočju, ko se kovina širi in krči zaradi temperaturnih sprememb. Plošče med tem premikanjem ostanejo vpete v sponke, tako da ostane povezava med streho in konstrukcijo stabilna. To omogoča neprekinjene dolžine plošč nad 100 metrov brez potrebe po prečnih prekrivanju, kar je uporabno pri strehah z velikim razponom.

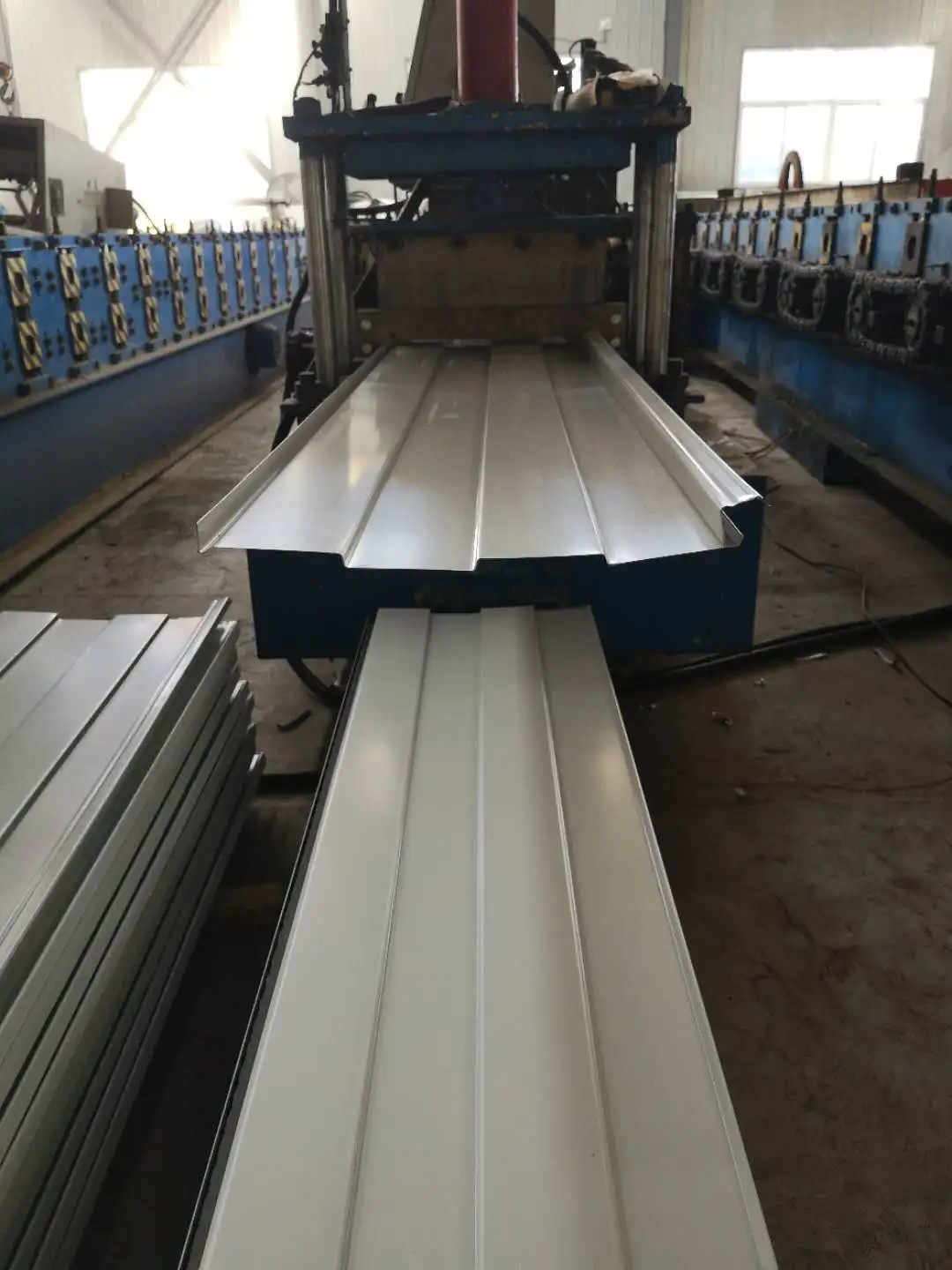

Sistem uporablja tovarniško izdelane plošče, ki se med seboj povežejo na mestu. Nekateri profili s skritimi sponkami, kot je CC-750, ne potrebujejo posebnega šivalnega stroja, kar lahko zmanjša delo in skrajša čas namestitve. Zalogo v zvitkih je mogoče razrezati na želeno dolžino na delovnem mestu, kar omogoča izdelavo posameznih plošč nad 100 metrov in zmanjšanje števila končnih krogov. Ta pristop tudi zmanjša tveganje puščanja na prečnih spojih.

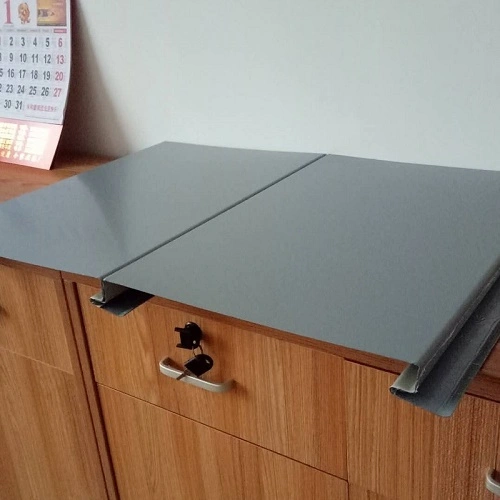

Stranski zaklep se oblikuje mehansko s šivalnim strojem. Nastali spoj je dovolj tesen, da v normalnih pogojih odpre vstop vode. Pravilen naklon strehe in načrt drenaže prav tako pomagata hitro premakniti vodo stran od šivov.
Večina podometnih profilov je namenjena za ravne ali zelo velike strehe. Najmanjši radij ukrivljenosti je odvisen od profila plošče in debeline materiala. Za ukrivljene aplikacije se pred naročilom posvetujte s proizvajalcem.
Izpostavljeni pritrdilni elementi zahtevajo tesnilo na vsaki luknji za vijak. Sčasoma se lahko tesnilna masa razgradi in ustvari poti puščanja. Skriti pritrdilni elementi odpravijo to točko vzdrževanja in zmanjšajo tveganje vdora vode in korozije okoli lukenj za vijake.
Teste izvleka na sponkah lahko izvedete na mestu ali v laboratoriju. Izmerjeno vrednost je treba primerjati s projektno obremenitvijo vetra za lokacijo stavbe. Dobavitelji lahko zagotovijo testne podatke ali pomagajo pri preverjanju, specifičnem za projekt.
Pred odpremo se plošče preverijo glede geometrije profila, globine zaklepanja, stanja površinske prevleke in dimenzijske natančnosti. Na voljo morajo biti certifikati mlina za osnovno jeklo, skupaj s poročili o trdnosti izvleka sponke, kadar je to potrebno. Med namestitvijo naključna preverjanja vpetosti šivov in poravnave sponk pomagajo zagotoviti dosledno kakovost.
