Kovinska strešna plošča

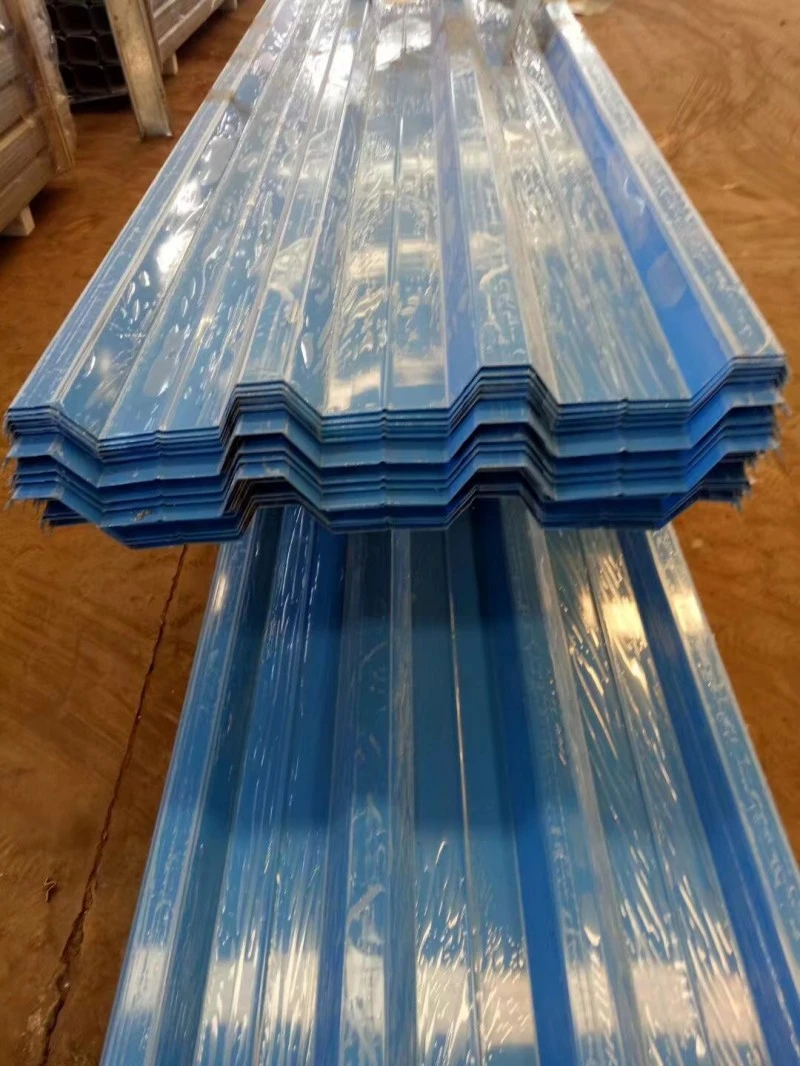

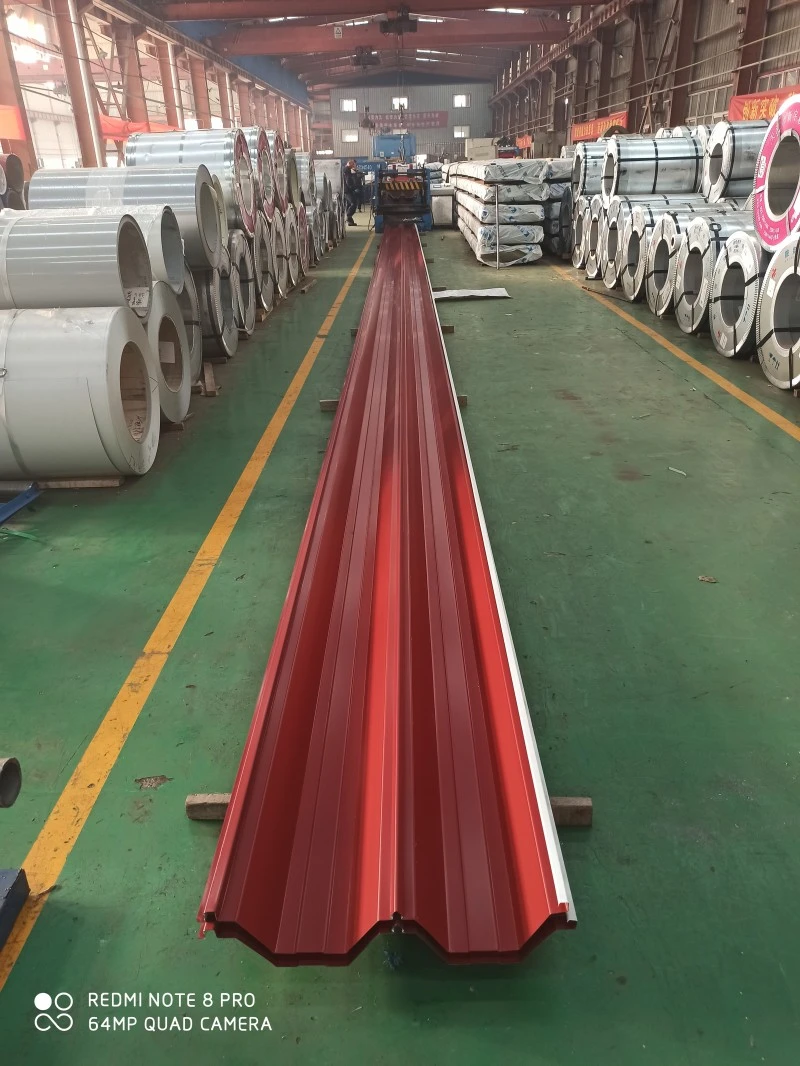

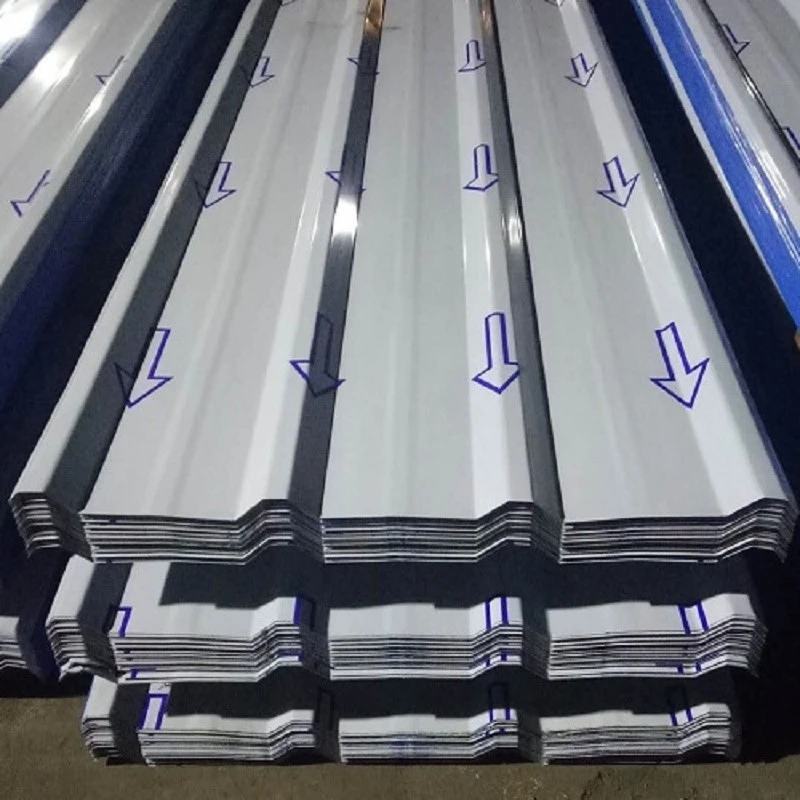

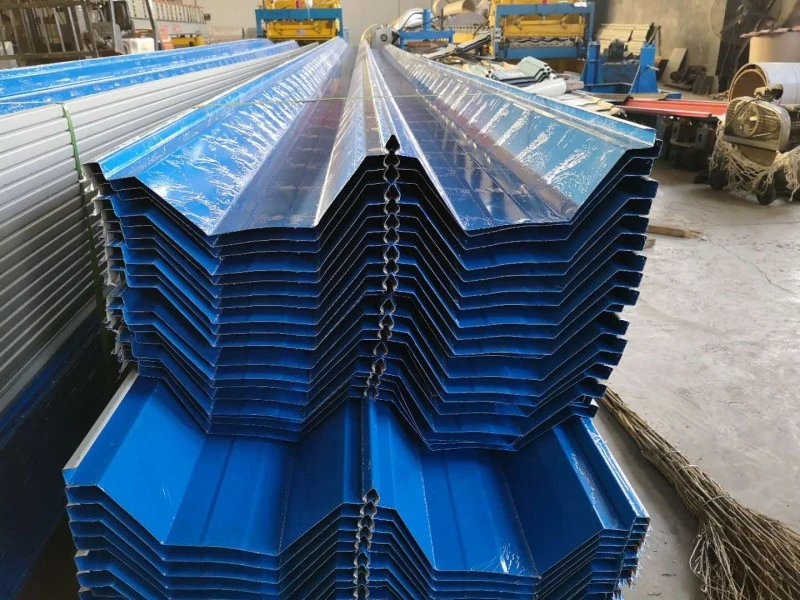

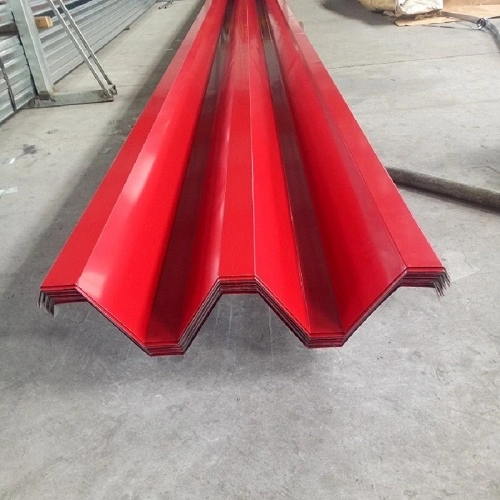

Kovinske strešne plošče so valjane iz jeklenih ali legiranih zvitkov v valovite profile, ki se uporabljajo za strešne in stenske obloge. Materiali tuljav vključujejo vroče pocinkano jeklo, jeklo, prevlečeno z Al-Zn, predhodno barvano jeklo, zlitino aluminija, magnezija in mangana ter nerjavno jeklo. Valoviti profil poveča upogibno togost vzdolž smeri reber, kar omogoča, da tanke pločevine od 0,5 mm do 1,5 mm prenašajo obremenitve strehe. SENBO dobavlja te plošče s certifikati materiala in zapisi o pregledu profila, proizvodni proces pa vključuje redne preglede geometrije reber, debeline pločevine in stanja prevleke.

Možnosti osnovnega materiala

• Vroče pocinkano jeklo:Kvalitete, kot je DX51D+Z z dvostransko pocinkano prevleko od 40 g/m² do 275 g/m².
• Al-Zn prevlečeno jeklo:Prevleka AZ150 za izboljšano odpornost proti koroziji v zmernih do težkih okoljih.
• Predbarvano jeklo:Na voljo s prevlekami iz poliestra ali PVDF za barvno in vremensko odpornost.
• Zlitina aluminij-magnezij-mangan:Razred AA3004 z življenjsko dobo nad 50 let in manjšo težo kot jeklo.
• Nerjaveče jeklo:Feritne stopnje, kot je 445J2, ki se uporabljajo tam, kjer se zahteva visoka odpornost proti vetru in korozijska učinkovitost.

Konstrukcija sistema

Celoten kovinski strešni sistem običajno uporablja več plasti. Streha letališkega terminala z zunanjo ploščo iz nerjavečega jekla lahko od spodaj navzgor vključuje: pocinkane primarne grede, perforirano osnovno ploščo, prevlečeno z Al-Zn, plast za nadzor pare, kameno volno, ki absorbira zvok, pocinkane sekundarne grede, toplotno izolacijsko kameno volno, pocinkano jekleno pločevino, hidroizolacijsko membrano TPO, pritrdilne konzole iz nerjavečega jekla, akustično pena, strešna plošča iz nerjavečega jekla in pokrov iz nerjavečega jekla. Ta sklop združuje strukturno podporo, toplotni nadzor, upravljanje zraka in hlapov, akustično zmogljivost in zaščito pred vremenskimi vplivi.

Metode povezave

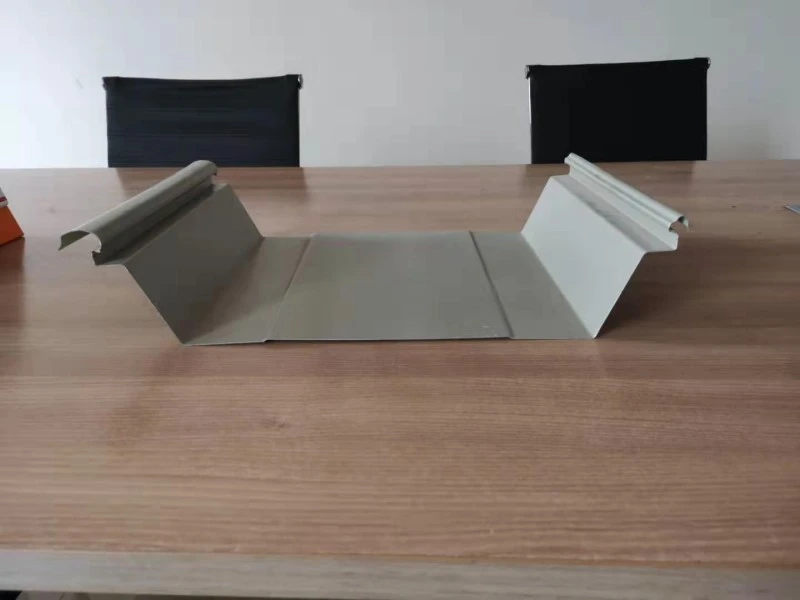

• Prepletanje stoječega šiva:Robovi plošč so mehansko zašiti, pogosto s tesnilno maso, predhodno naneseno na šiv.
• Neprekinjeno varjenje:Plošče iz nerjavečega jekla so spojene po celotni dolžini šiva z varjenjem.
• Prekrivno pritrjevanje:Prekrivajoče se plošče so pritrjene z izpostavljenimi pritrdilnimi elementi, ki se uporabljajo predvsem za sekundarne aplikacije ali aplikacije z nizkim naklonom.

Tehnične specifikacije

Preverjanje uspešnosti zaključenih projektov

1. Zmogljivost vetra

Neprekinjeno varjena streha iz nerjavečega jekla na terminalu 3 mednarodnega letališča Guangzhou Baiyun je bila podvržena preskusom vetrovnika in statičnega dviga. Zabeležena zmogljivost je bila 18,2 kPa, kar ustreza tajfunu kategorije 17. Za primerjavo, običajne strehe s stoječimi spoji iz aluminija, magnezija in mangana so običajno odporne na pogoje kategorije 12. Stadion kulturnega in športnega centra Greater Bay Area uporablja vgrajen neprekinjeno varjen strešni sistem iz nerjavečega jekla in je v laboratorijskih testih dosegel 21 kPa. Pristop neprekinjenega varjenja odpravlja prepleteni šiv kot šibko točko in izboljša splošno odpornost na dviganje.

2. Hidroizolacija in zrakotesnost

Sistemi s stoječimi šivi zagotavljajo odpornost proti vremenskim vplivom z mehansko zaklenjenimi šivi s tesnilno maso, predhodno naneseno na spoj. Varjeni sistemi iz nerjavečega jekla uporabljajo varjenje po celotni dolžini, da ustvarijo neprekinjeno površino brez odprtin za šive. V kulturnem in športnem centru Greater Bay Area je zasnova drenaže vključevala optimizirane žlebove in stene za zadrževanje vode. Pod kovinsko površino je bila uporabljena dvoslojna fleksibilna membrana, da bi se izognili prebojem pritrdilnih elementov skozi hidroizolacijski sloj.

3. Upravljanje toplotnega gibanja

Pri dolgih strešnih poteh je treba upoštevati toplotno raztezanje in krčenje. Na terminalu 3 letališča Guangzhou Baiyun varjene povezave delujejo skupaj s prečnimi valovi v profilu plošče, da absorbirajo toplotno obremenitev. Ta pristop pomaga ohraniti strukturno celovitost strehe skozi čas in zmanjša tveganje za nastanek razpok zaradi utrujenosti na fiksnih točkah.

4. Učinkovitost gradnje

Kulturni in športni center Greater Bay Area je uporabil modularno strategijo za strešno konstrukcijo pod hidroizolacijsko membrano. 78.000 m² velika streha je bila razdeljena na 878 modulov, ki so bili sestavljeni in zvarjeni na tleh ter nato dvignjeni na svoje mesto. Ta metoda je povečala učinkovitost namestitve za 30 % in ohranila odpadni material blizu 2 %, kar je še posebej koristno za kompleksne ukrivljene geometrije streh.

Design and Installation Notes

• Pred namestitvijo plošče preverite poravnavo, razmik in nosilnost podpornega sistema gred.
• Uporabite dvižne jermene z zaščito robov, da preprečite deformacijo plošče med dvigovanjem.
• Pri sistemih s stoječimi šivi potrdite vpetost šiva in poravnavo sponke pred končnim mehanskim šivanjem.
• Pri varjenih sistemih naj bo delovno območje čisto in suho ter sledite kvalificiranim postopkom varjenja nerjavnega jekla.
• Zaščitite dokončane strešne površine pred gradbenim prometom in padajočimi odpadki; načrtujte preglede po večjih vremenskih dogodkih.
• Uskladite strešne preboje in podrobnosti robov pred namestitvijo plošč, da se izognete spremembam na terenu po tesnjenju strehe.

Kontrola kakovosti in dokumentacija

Dobavitelji bi morali predložiti potrdila o preskusu rezanja za osnovno kovino, poročila o debelini prevleke in preverjanje dimenzij profila plošče. Za projekte s posebnimi zahtevami glede obremenitve z vetrom morajo biti na voljo poročila o preskusih dviga zaradi vetra za natančno konfiguracijo sistema. Prejemni pregledi na kraju samem morajo pred začetkom namestitve preveriti razrede materiala, dolžine plošč, profile reber in stanje površine.

Premisleki pri izbiri

• Preden izberete vrsto strešnega sistema, ocenite lokacijo stavbe in projektno hitrost vetra.
• Potrdite naklon strehe in postavitev drenaže, da zagotovite učinkovito odstranjevanje vode in preprečite nastajanje ribnikov.
• Pri izbiri osnovnega materiala in premaza upoštevajte izpostavljenost okolja, vključno s slanim pršilom, industrijskimi onesnaževalci in ravnmi UV.
• Za kompleksne geometrije zgodaj vključite dobavitelja strešnega sistema, da pregleda omejitve izdelave plošč in možnosti modularne konstrukcije.
• V fazi načrtovanja preglejte dostop za vzdrževanje in prihodnje potrebe po opremi na strehi.

pogosta vprašanja

Kateri način povezave je najbolj zanesljiv za obalne lokacije z močnim vetrom?

Neprekinjeno varjenje plošč iz nerjavečega jekla ponuja najvišjo izmerjeno odpornost proti vetru in je pogosto določeno za regije, ki so izpostavljene tajfunom. Sistemi stoječih šivov se lahko dobro obnesejo tudi, če so podrobnosti šivov in sponk ojačane v skladu s podatki preskusa vetrovnika ali dviganja.

Kako strešni sistem prenaša toplotno gibanje v dolgih ploščah?

Sistemi stoječih šivov uporabljajo drsne sponke, ki omogočajo premikanje po pobočju strehe. Varjeni sistemi lahko vključujejo prečne valove ali dilatacijske spoje. Specifično metodo mora potrditi projektant strešnega sistema glede na geometrijo stavbe in temperaturno območje.

Kakšne so tipične zahteve za vzdrževanje kovinske strehe?

Pri rednih pregledih je treba preveriti, ali so ohlapni pritrdilni elementi, poškodovane plošče, zamašene drenažne poti in stanje tesnila na prebojih. Stoječi in varjeni sistemi na splošno zahtevajo manj vzdrževanja kot strehe z vidnimi pritrdilnimi elementi, ker pritrdilni elementi niso neposredno izpostavljeni vremenu.

Ali je mogoče kovinsko streho namestiti na obstoječo streho?

V nekaterih primerih se lahko na obstoječo streho postavi nova kovinska streha, če konstrukcija prenese dodatno obremenitev in je obstoječa površina združljiva. Statik mora oceniti obstoječe pogoje in potrditi, da so pritrdilni elementi ustrezni.
