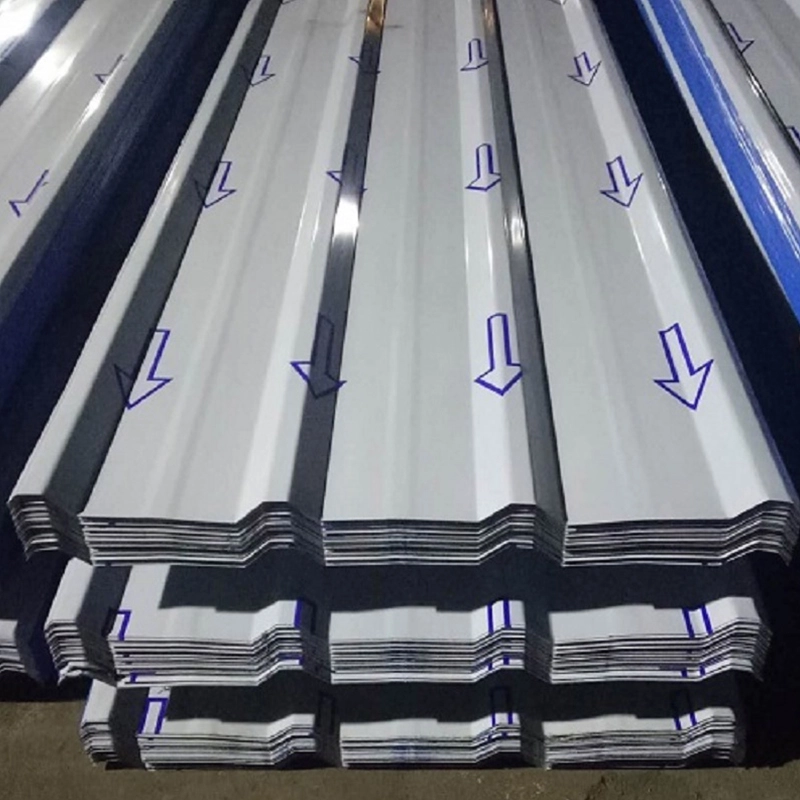

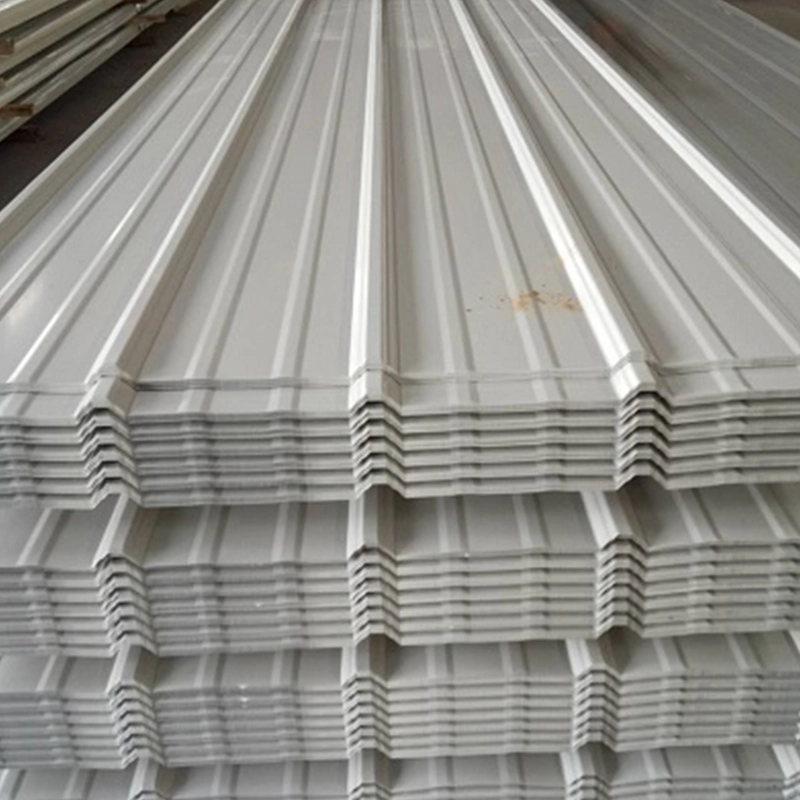

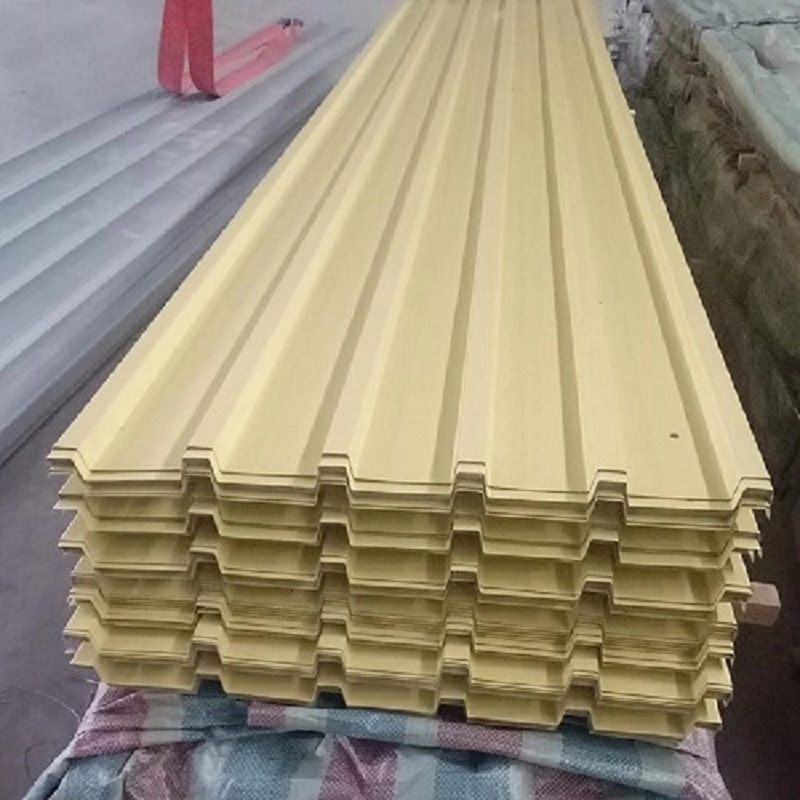

Kovinska profilirana plošča

Kovinska profilirana pločevina, imenovana tudi valovita kovinska plošča, se proizvaja z valjanjem tankega jekla ali tuljave iz aluminijeve zlitine v valovit prečni prerez pri sobni temperaturi. Osnovni material je izbran glede na projektno okolje in zahteve glede obremenitve. SENBO upravlja večvaljne neprekinjene oblikovalne linije in med proizvodnjo izvaja dimenzijske preglede višine reber, širine pločevine in geometrije profila. Podjetje vodi tudi vhodne inšpekcijske zapise za debelino osnovne kovine in težo prevleke.

Možnosti substrata

• Pocinkana jeklena pločevina:Običajni gradbeni razredi vključujejo Z275 in Z450 z dvostransko cinkano prevleko s težo 275 g/m² oziroma 450 g/m². Najmanjša debelina nanosa na stran je približno 19 μm.
• Jeklena pločevina, prevlečena z zlitino Al-Zn:Kovinska prevleka vsebuje približno 55 % aluminija, 43,5 % cinka in 1,5 % silicija. Odpornost proti koroziji je 3- do 5-krat večja od pocinkanega jekla. AZ150 je široko uporabljen razred.
• Barvno prevlečena jeklena pločevina:Uporablja pocinkano ali Al-Zn podlago s predhodno obdelavo in organsko prevleko, kot je poliester, akril ali fluoroogljik. Ta možnost združuje zaščito pred korozijo in dekorativni zaključek.
• List iz aluminijeve zlitine:Pločevine iz poltrde aluminijeve zlitine debeline od 0,6 mm do 1,2 mm nudijo dobro odpornost proti koroziji in sposobnost oblikovanja. Pri povezavah z različnimi kovinami je potrebna izolacijska pregrada, da preprečimo galvansko korozijo.

Oblikovanje in razvrščanje

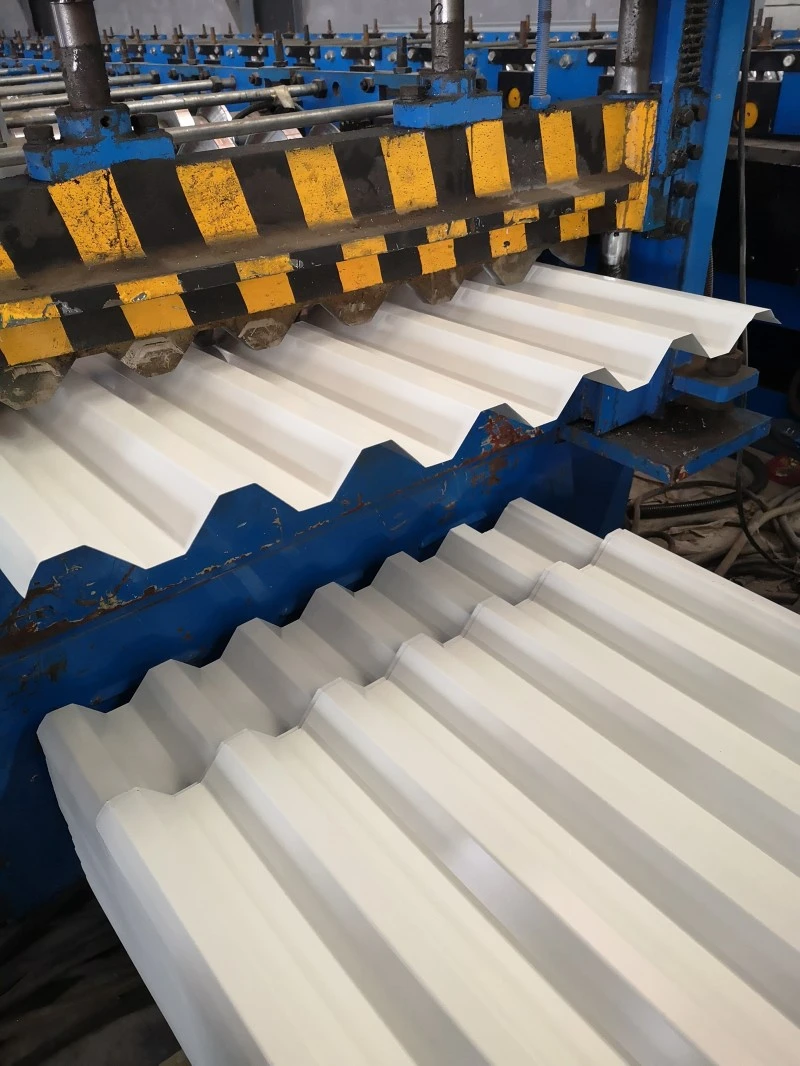

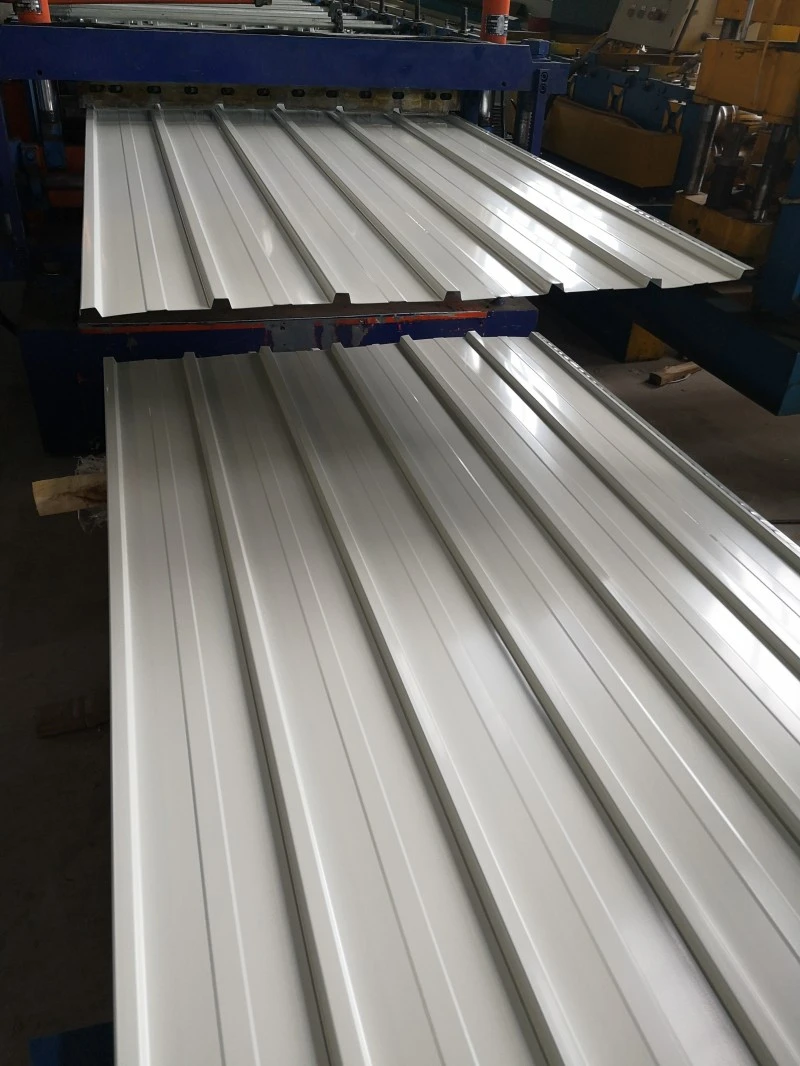

Kovinske profilirane plošče se oblikujejo na neprekinjenih linijah za valjanje in se lahko proizvajajo v dolžinah od nekaj metrov do deset metrov. Tovarniška predizdelava zagotavlja visoko dimenzijsko natančnost, vendar je omejena s transportno dolžino. Oblikovanje na kraju samem omogoča, da se dolžina pločevine ujema s projektom, kar zmanjša končne kroge in prihrani material in delo. Izdelke po prečnem prerezu delimo na V-obliko, U-obliko, W-obliko, rebrasto, togo in z utori v obliki lastovičjega repa. Po uporabi vključujejo strešne plošče, stenske plošče, kompozitne talne obloge in obokane strukturne plošče.

Tehnične specifikacije

Podatki o prijavi projekta

1. Industrijske zgradbe in skladišča

Profilirane pločevine se pogosto uporabljajo za strešne in stenske ograje v industrijskih obratih in skladiščih zaradi majhne lastne teže in ustrezne trdnosti. Za projekte brez toplotne izolacije je poraba jekla približno 5 kg/m² do 11 kg/m². Kovinska strešna kritina v kompleksu športnega parka Pingliang, nameščena med junijem 2020 in junijem 2023, je kot osnovni sloj strehe uporabila 0,6 mm debele profilirane jeklene pločevine, prevlečene z Al-Zn. Projekt je prejel srebrno nagrado za inženirsko tehnologijo na nagradah za znanost in tehnologijo Building Waterproofing Industry 2024, kar kaže na sprejemljivo izvedbo materiala v velikem javnem objektu.

2. Kompozitni talni sistemi

Profilirana jeklena pločevina v kombinaciji z betonom deluje kot trajni opaž in natezna ojačitev. Ta pristop odpravlja potrebo po tradicionalnih lesenih opažih in začasnih podporah. Za izboljšanje vezi med jeklom in betonom se lahko strižni čepi predhodno privarijo na pločevino ali pa se plošča oblikuje z dvosmernimi ojačevalnimi rebri. Kompozitni talni sistemi se pogosto uporabljajo v visokih zgradbah in večnadstropnih industrijskih strukturah.

3. Obokane in ukrivljene strukture

Kovinske profilirane plošče so lahko oblikovane kot ravne ali ukrivljene plošče. Ukrivljene pločevine omogočajo obokane zgradbe, ki združujejo funkcije tramov, plošč in stebrov v eno strukturno obliko. Strešni sistemi so lahko izdelani kot ukrivljene plošče ali plošče s spremenljivim prerezom in so primerni za hidroizolacijske razrede I do III z minimalnim naklonom 1,5 stopinje.

4. Strešna hidroizolacija in odpornost proti vetru

Strešni sistemi običajno uporabljajo prekrivajoče se vijačne povezave ali zasnove z visoko stoječimi šivi. Metoda stoječega šiva uporablja prikrite, neprebojne pritrdilne elemente in je bila uporabljena v projektih, kot so zgradbe terminalov na mednarodnem letališču Beijing Capital. SENBO-jev 360° sistem profilirane plošče s stoječim šivom ima širino plošče 430 mm in višino rebra 65 mm. Zasnovano je za najmanj 5-odstotni naklon drenaže in razmik med profili, ki ne presega 1,5 m. Metoda skritega pritrjevanja izboljša odpornost proti vetru in zmanjša poti puščanja v primerjavi z izpostavljenimi pritrdilnimi elementi.

Značilnosti izdelka

• Lahek in ekonomičen:Poraba jekla od 5 kg/m² do 11 kg/m² za kritino in ekonomičen razpon okoli 3,5 m naredi material primeren za velika ohišja.
• Odpornost proti koroziji:Pločevine, prevlečene z Al-Zn, zagotavljajo 3- do 5-kratno odpornost proti koroziji kot pocinkano jeklo. PVDF premazi dodatno podaljšujejo življenjsko dobo v agresivnih okoljih.
• Raznolikost profila:Na voljo so profili v obliki črke V, rebrasti, ojačeni in lastovičjega repa. Za posebne arhitekturne oblike je mogoče izdelati ukrivljene plošče in plošče spremenljivega prereza.
• Dva načina proizvodnje:Tovarniška predizdelava ali oblikovanje valja na kraju samem omogoča prilagodljivost pri načrtovanju dolžine pločevine in transporta.
• Material, ki ga je mogoče reciklirati:Jeklene in aluminijaste plošče je mogoče po koncu uporabe reciklirati. Plošče je mogoče integrirati tudi s fotonapetostnimi sistemi za proizvodnjo energije.

Tipične aplikacije

• Strešne in stenske obloge za industrijske obrate in logistična skladišča.
• Kovinske strešne kritine za javne zgradbe, kot so stadioni, razstavni centri in letališki terminali.
• Kompozitne talne obloge za visoke zgradbe in večnadstropne industrijske objekte.
• Obokane zgradbe in začasne strukture, ki imajo koristi od samonosne oblike lupine.

Priporočila za namestitev in rokovanje

• Liste shranjujte na ravnih nosilcih in jih hranite na suhem. Če se shranjevanju na prostem ni mogoče izogniti, uporabite prevleko, ki diha.
• Dvignite snope s širokimi zankami ali palicami za širjenje, da preprečite deformacijo reber in poškodbe prevleke.
• Liste režite s škarjami ali grizljalniki. Avoid abrasive cutting that generates heat and damages the metallic or organic coating.
• Use fasteners with washers that are compatible with the sheet material to avoid galvanic corrosion.
• Sledite navedenim podrobnostim stranskega in končnega kroga. V območjih z močnim vetrom povečajte gostoto pritrdilnih elementov na robovih in vogalih strehe.
• Pri sistemih s stoječimi šivi preverite vpetost sponke in tesnost šiva, preden se premaknete na naslednjo ploščo.

Pogosta vprašanja

Kako izberem med pocinkano, Al-Zn prevlečeno in barvno prevlečeno pločevino?

Izbira je odvisna od atmosferskega okolja in zahtev glede videza. Pocinkane pločevine so varčne za blage pogoje. Pločevine, prevlečene z Al-Zn, ponujajo boljšo odpornost proti koroziji in so prednostne za obalne ali industrijske lokacije. Barvno prevlečene plošče dodajo trajen dekorativni zaključek in se izberejo, ko je videz pomemben ali ko je potrebna dodatna zaščita premaza.

Ali je mogoče profilirane pločevine uporabiti tako za streho kot za steno?

Da, vendar se profil in debelina lahko razlikujeta. Strešne plošče morajo vzdrževati odvajanje vode in dvig vetra, stenske plošče pa se bolj osredotočajo na obremenitev z vetrom in videz. Za izbiro pravilnega profila za vsako aplikacijo je treba uporabiti proizvajalčeve razponske tabele.

Kakšen je najmanjši naklon strehe za te plošče?

Za sisteme, pritrjene z vijaki, je tipičen minimalni naklon 5 %. Sisteme stoječih šivov je mogoče uporabiti na pobočjih z naklonom do 1,5 stopinje, če so nameščeni z ustrezno zasnovo tesnjenja šivov in drenaže. Upoštevati je treba tudi projektno obremenitev vetra in intenzivnost padavin.

Kako se obravnava toplotno raztezanje in krčenje dolgih plošč?

Dolge plošče se zaradi temperaturnih sprememb razširijo in krčijo. Sistemi stoječih šivov omogočajo premikanje skozi drsne sponke. Pri sistemih s prekrivanjem morajo biti detajli končnega prekrivanja in razmiki med pritrdilnimi elementi zasnovani tako, da omogočajo toplotno gibanje. Dolžino pločevine in temperaturno območje mora pregledati projektni inženir.

Kontrola kakovosti in dokumentacija

Dobavitelji bi morali predložiti potrdila o preskusu rezanja za evidenco teže osnovne kovine in prevleke. Mere profila, kot so višina rebra, korak in efektivna širina, se preverjajo med proizvodnjo in pred pošiljanjem. Za projekte s posebnimi zahtevami glede vetra je mogoče zagotoviti poročila o preskusih ali izračune. Prejemni pregled na kraju samem mora preveriti debelino pločevine, obliko profila, stanje premaza in dolžino glede na naročilo.

Premisleki pri izbiri

• Preden izberete osnovni material in premaz, določite kategorijo okoljske korozije na mestu.
• Potrdite projektno obremenitev vetra in razpon, da izberete pravilno debelino pločevine in profil.
• Preverite naklon strehe in postavitev drenaže, da preprečite kopičenje vode in puščanje.
• Pri dolgih neprekinjenih ploščah preverite, ali je transportna pot primerna za zahtevano dolžino ali načrtujte oblikovanje zvitkov na mestu.
• Če bo plošča uporabljena v kompozitnem talnem sistemu, potrdite zahtevano postavitev strižnih čepov in zahteve glede požarne odpornosti.
