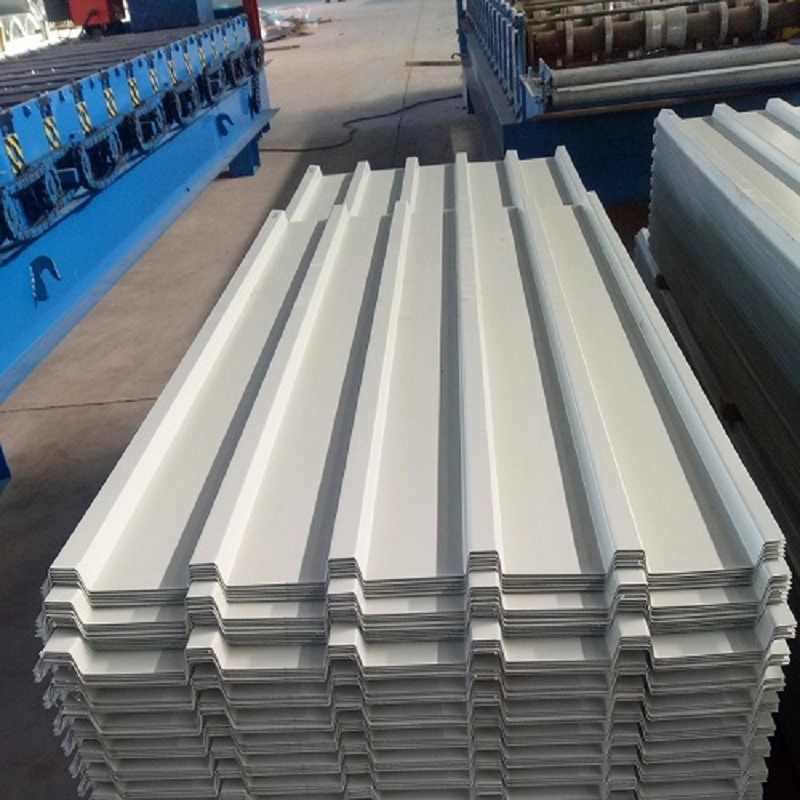

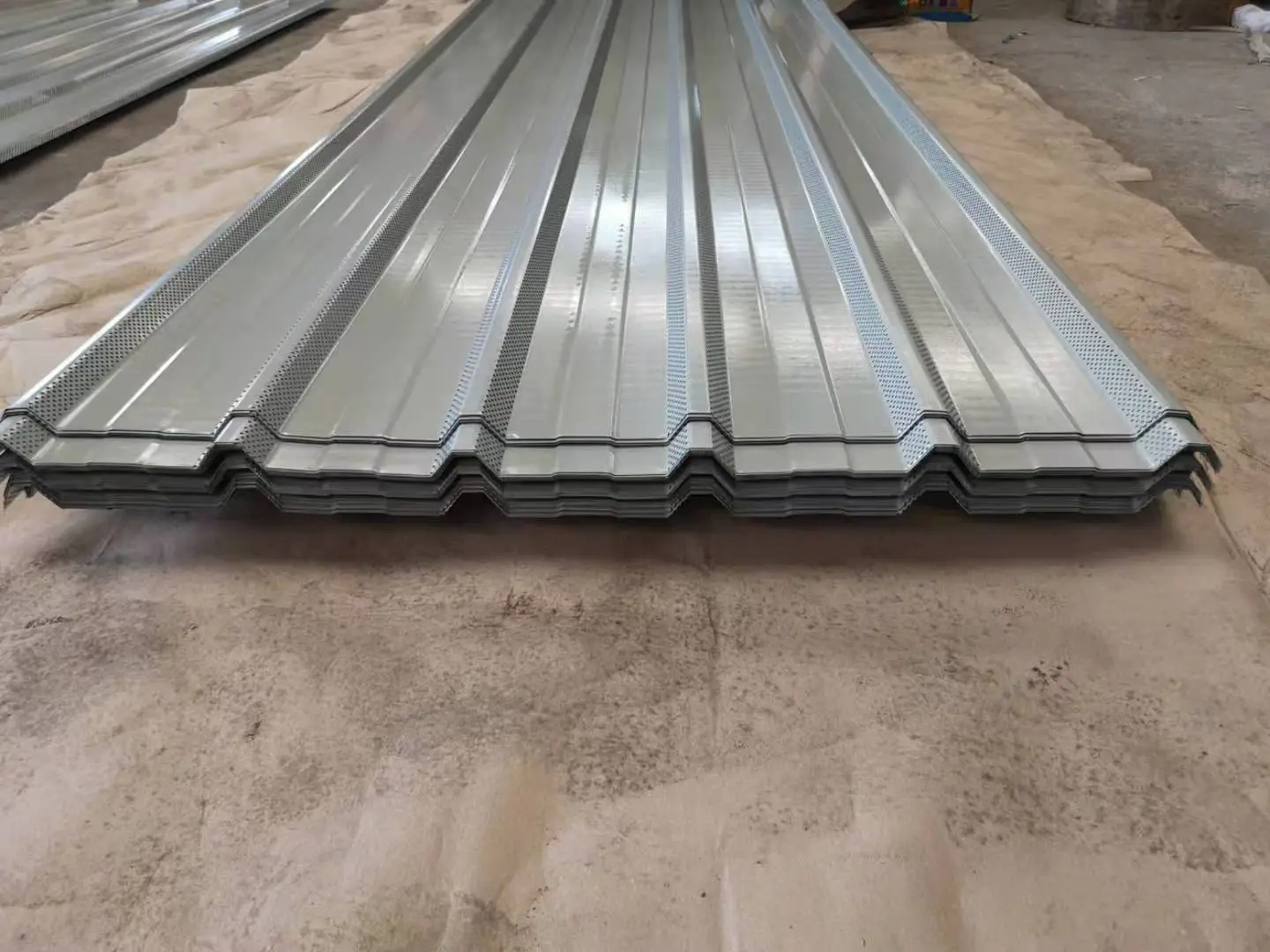

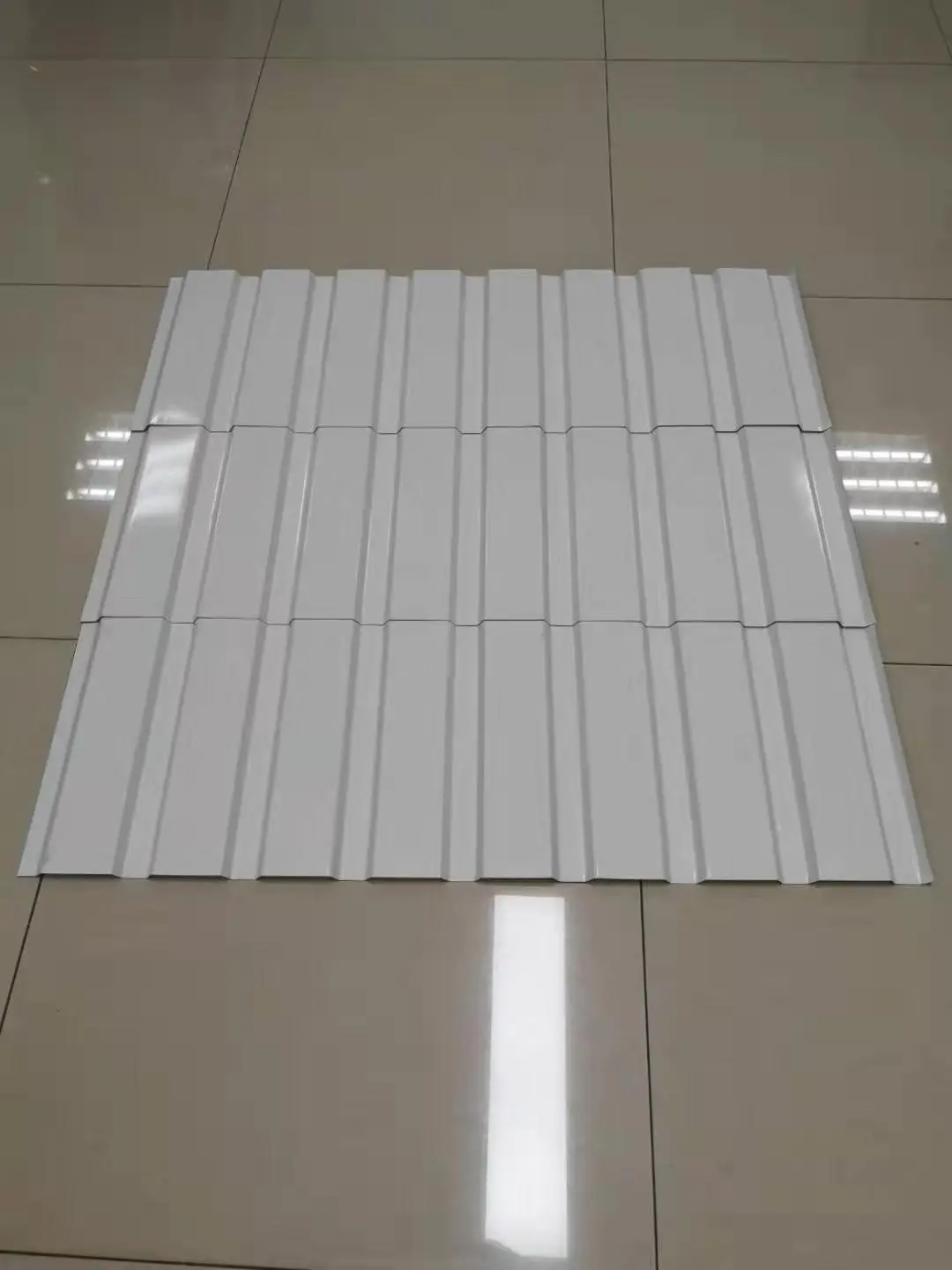

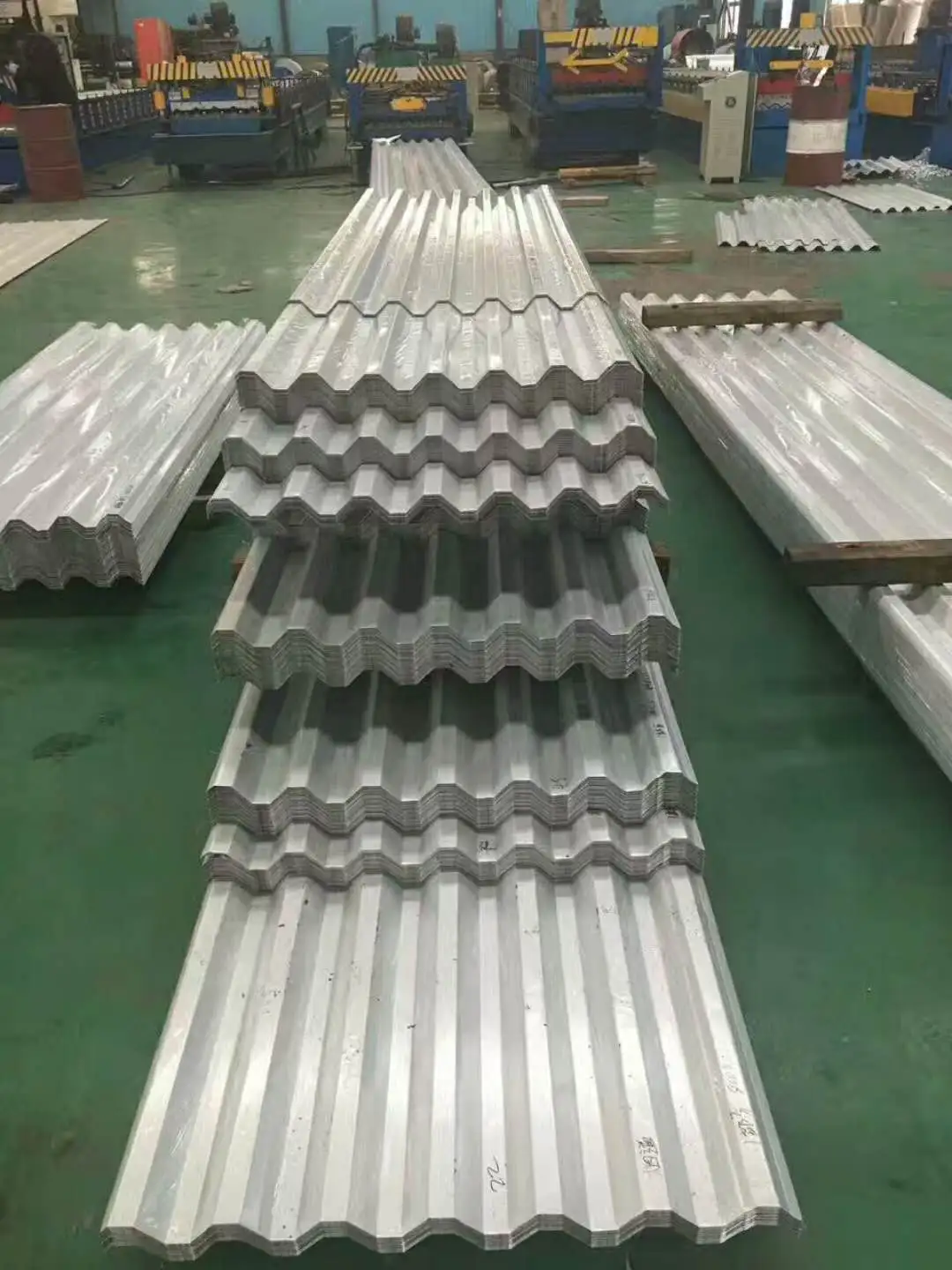

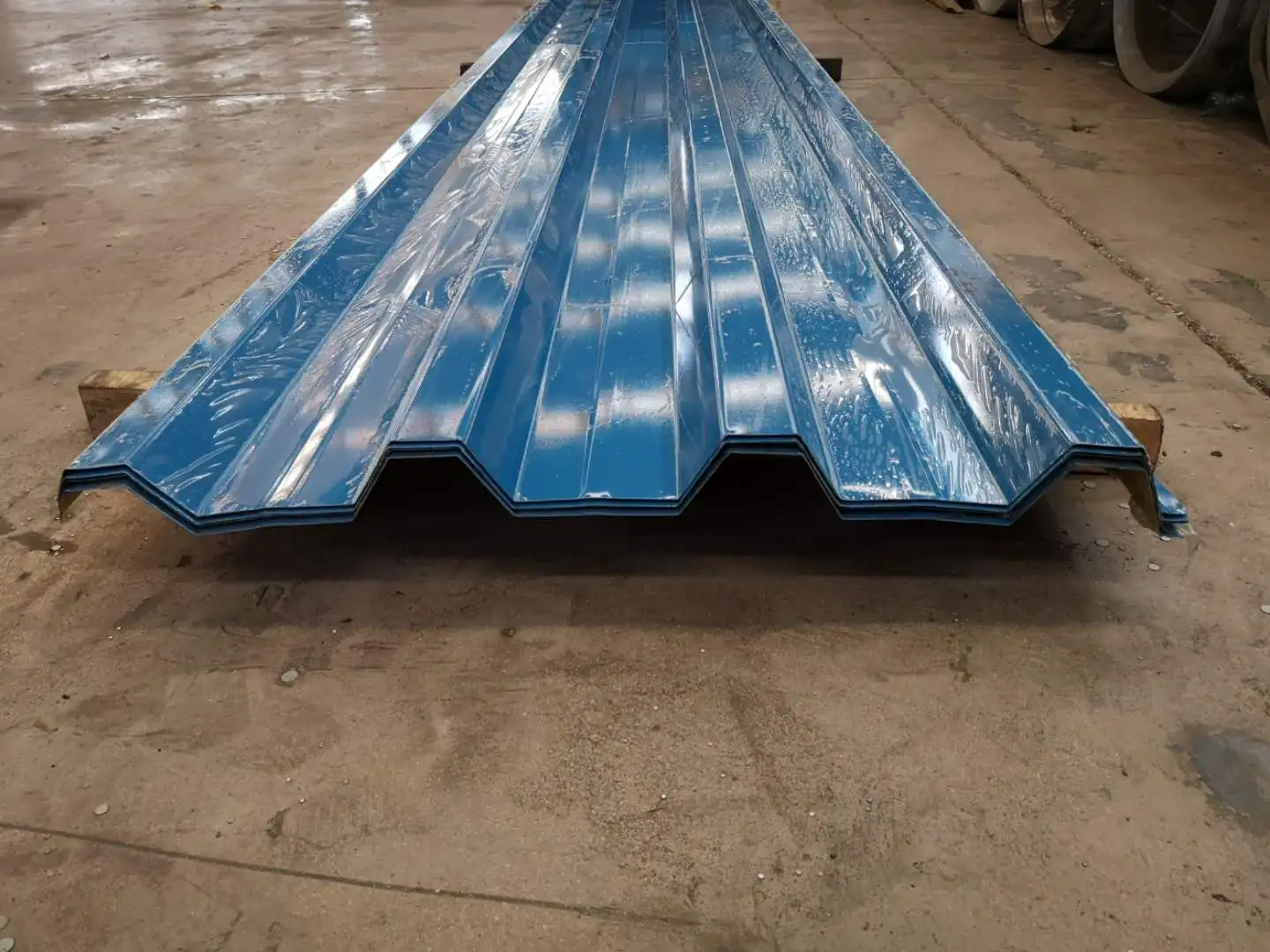

Barvno prevlečene profilirane jeklene pločevine se proizvajajo s hladnim valjanjem preoblikovanjem barvno prevlečenih jeklenih kolutov v valovite profile. Služijo kot strešna kritina, stenska obloga ter notranja in zunanja dekoracija industrijskih zgradb, skladišč in jeklenih konstrukcij z velikim razponom. Vsaka plošča je sestavljena iz jeklene podlage, ki zagotavlja mehansko trdnost, kovinskega premaza, ki deluje kot zaščita pred korozijo, in organskega premaza, ki zagotavlja odpornost na vremenske vplive in videz. SENBO upravlja več linij za valjanje teh profilov z lastnimi pregledi geometrije profila, debeline prevleke in razreda navadne kovine.
Surovina je hladno valjani ali vroče valjani jekleni trak, običajno dobavljen v serijah širine 1000 mm. Razredi meje tečenja vključujejo 250 MPa, 280 MPa, 320 MPa, 350 MPa in 550 MPa. Struktura premaza je skladna z GB/T 12754. Običajna konfiguracija uporablja dve plasti zgornjega premaza na sprednji strani in eno plast na zadnji strani. Premazi iz poliestra (PE) ali fluoroogljika (PVDF) so izbrani glede na zahtevano vremensko odpornost. Specifična vrsta premaza se potrdi ob naročilu.
Običajne debeline so od 0,4 mm do 1,6 mm. Za strešne in stenske obloge se običajno uporablja najmanj 0,5 mm do 0,6 mm, medtem ko pomembna zunanjost zgradb ne sme biti manjša od 0,6 mm. Za nosilne talne obloge so lahko potrebne debeline do 2 mm ali 3 mm. Višine valov so od 10 mm do 200 mm. Za neojačane odseke naj bo razmerje med višino in debelino po možnosti pod 200. Učinkovita širina je odvisna od profila. Široko uporabljeni profili vključujejo YX35-125-750 (35 mm višina rebra, 750 mm efektivna širina), Jiaochi 760 (YX51-380-760) in Jiaochi 820.
| Indikator uspešnosti | Parameter / specifikacija | Osnova ali Opombe |
|---|---|---|
| Executive Standard | GB/T 12755-2008 | Profilirane jeklene pločevine za gradbeništvo |
| Standard premaza | GB/T 12754 | Barvno prevlečene jeklene pločevine in trakovi |
| Skupna debelina | 0,4–1,6 mm | Kritina najmanj 0,6 mm za ključne objekte |
| Razpon višine reber | 10–200 mm | Razmerje med višino in debelino prednostno ≤200 |
| Moč tečenja | 250–550 MPa | 250 MPa and 350 MPa common; 550 MPa for snap-lock profiles |
| Mrtva teža | 6–10 kg/m² | Lahka ovojnica |
| Širina osnovne plošče | 1000 mm skupni | Na voljo so serije 600 mm, 1000 mm in 1200 mm |
| Priporočeni naklon strehe | 2–5 % za neprekinjeno dolžino | Meja upogiba l/300 |
| Zahteve glede premaza | Vroče pocinkano ≥90/90 g/m²; Prevlečen z Al-Zn ≥50/50 g/m² | Če ni drugače določeno |
Profilirane barvne jeklene pločevine tehtajo med 6 kg/m² in 10 kg/m², kar je bistveno manj kot tradicionalne betonske ali zidane obloge. Meja tečenja se giblje od 250 MPa do 550 MPa, kar zagotavlja dobro togost diafragme in nosilnost. V glavni delavnici Huangshi Daye Special Steel so bile profilirane strešne plošče YX114-333-666 z debelino osnovne kovine 0,8 mm nameščene na površini 13.200 m² samo za razpon BC, kar je potrdilo primernost za velike industrijske strehe.
Izdelek podpira tovarniško montažo in oblikovanje valja na mestu. V projektu tovarne Anhui Chaolong Optoelectronics so stroji za valjanje, nameščeni na vozila, izdelali plošče na mestu, kar je omogočilo takojšnjo namestitev in preprečilo poškodbe pri transportu. Zgibna dvigala so pomagala pri pozicioniranju, povečala učinkovitost namestitve za 70 % in zmanjšala ročno delo na visoki nadmorski višini za 60 %. Projekt je obsegal več kot 76.000 m². Za zaprto skladiščno lopo v Yugang Material Yard v Lanzhouju, cevni nosilni konstrukciji z največjim razponom na severozahodu Kitajske, so strešne plošče uporabile 0,6 mm debelo visoko trdno vroče pocinkano jeklo z barvnim profiliranim zaključkom. Namestitev z dolgim razponom je zmanjšala število prekrivanj streh.
Zunanji premaz zagotavlja samočistilne lastnosti in dolgotrajno odpornost na vremenske vplive. Sisteme premazov je mogoče prilagoditi, da ustrezajo korozivnim okoljem. Za vroče pocinkane podlage je standardna teža dvostranskega premaza najmanj 90 g/m² na stran, razen če ni drugače določeno. Za podlage iz zlitine aluminija in cinka je najmanj 50 g/m² na stran. Ko spodnja plošča kompozitne strehe deluje kot perforirana plošča za absorpcijo zvoka, je treba velikost lukenj in razmik določiti z akustično zasnovo.
GB/T 12755-2008 določa izbiro materiala, konfiguracijo profila, tehnične zahteve, tolerance dimenzij in pregled kakovosti za profilirane jeklene pločevine. Da bi se izognili vidnim barvnim razlikam, je priporočljivo, da naročite vse pločevine za posamezen projekt strehe ali stene iz iste proizvodne serije.
Višina rebra vpliva na upogibno togost in sposobnost razpona. Za kratke razpone lahko zadoščajo nizka rebra, kot je 35 mm. Za daljše razpone ali večje obremenitve so potrebni globlji profili, kot je 51 mm ali več. Profil je treba izbrati na podlagi razponskih tabel in projektnih izračunov, ne samo na videzu.
Naklon od 2 % do 5 % je tipičen za plošče neprekinjene dolžine brez končnih preklopov. Nižja pobočja povečajo tveganje zbiranja vode, kar lahko skrajša življenjsko dobo premaza. Upoštevati je treba tudi lokalno intenzivnost padavin in zasnovo drenaže.
Da, veliko profilov je mogoče ukriviti do velikega polmera z valjanjem ali stiskanjem. Najmanjši radij je odvisen od debeline pločevine, geometrije rebra in vrste premaza. Priporočljivo je zgodnje usklajevanje s proizvajalcem.
Za obalna ali korozivna industrijska okolja je prednostna podlaga, prevlečena z Al-Zn, z najmanj 50 g/m² na stran, pogosto pa je določen tudi zaključni premaz PVDF. V zelo agresivnih pogojih so morda potrebne večje teže premaza ali dodatni zaščitni ukrepi.
Dobavitelji bi morali predložiti potrdila o preskusu rezanja za zapise o debelini osnovnega jekla in prevleke. Mere profila in stanje površine se preverjajo med proizvodnjo in pred odpremo. Za projekte, ki zahtevajo poseben dvig vetra ali strukturno zmogljivost, lahko na zahtevo zagotovimo poročila o preskusih ali izračune.
