Kovinske strešne plošče

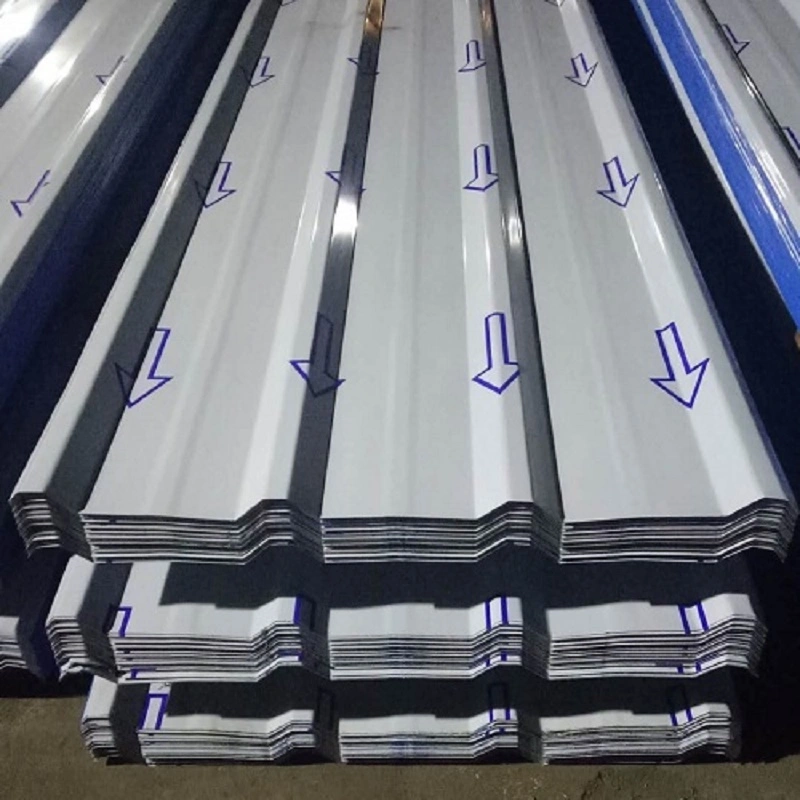

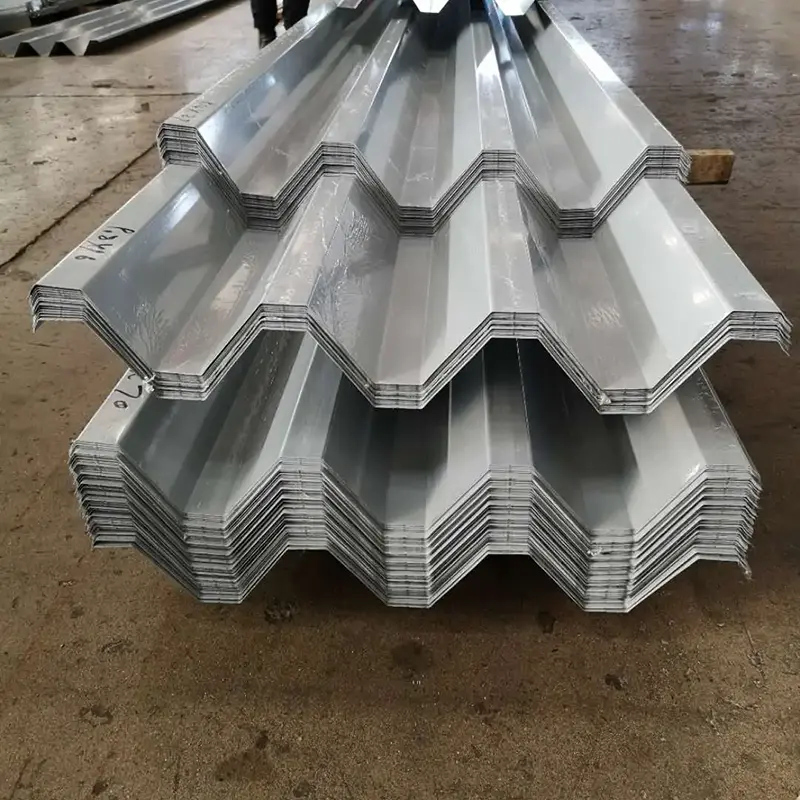

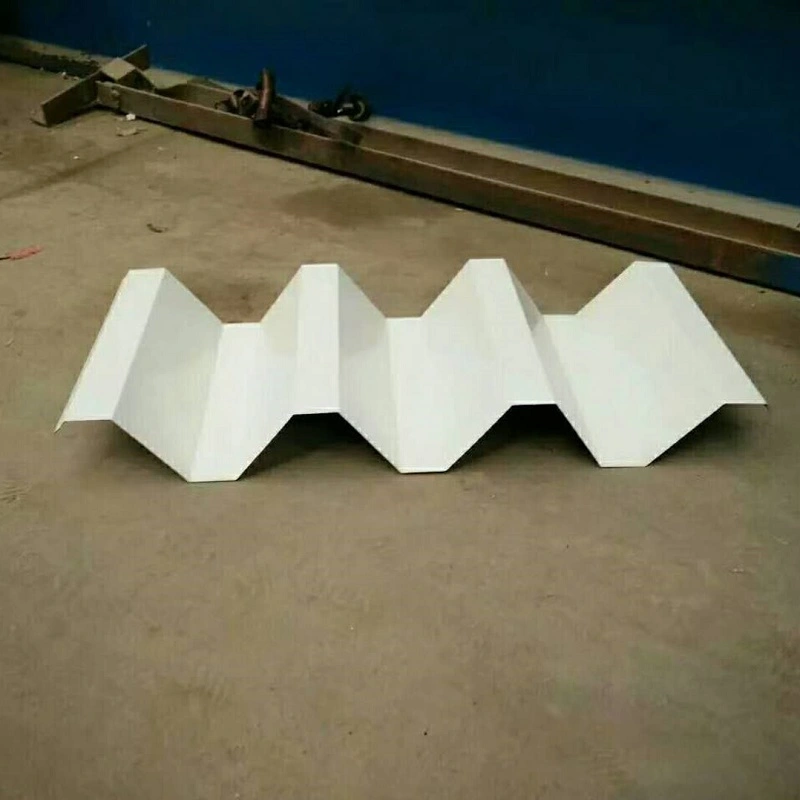

Kovinske strešne plošče so profilirane jeklene pločevine, oblikovane s hladno valjanim oblikovanjem kovinskih zvitkov v valovite prereze na neprekinjenih proizvodnih linijah. Uporabljajo se za strešne kritine, stenske obloge in talne obloge. Rebrasti ali valoviti profil poveča upogibno togost tanke pločevine vzdolž smeri rebra, kar omogoča, da plošče z debelino od 0,5 mm do 1,5 mm prenesejo strešne obremenitve. SENBO upravlja namenske linije za valjanje kovinskih strešnih profilov in vzdržuje lastne zmogljivosti testiranja za preverjanje dviga vetra. Proizvodni pregledi zajemajo debelino osnovne kovine, mejo tečenja, geometrijo profila in kakovost površinskega premaza.

Možnosti osnovnega materiala

• Vroče pocinkana jeklena pločevina:Običajno kakovost DX51D+Z z dvostransko pocinkano prevleko od 40 g/m² do 275 g/m². Primerno za splošne industrijske zgradbe.
• Al-Zn prevlečena jeklena pločevina:Premaz vsebuje približno 55% aluminija in 43,5% cinka. Zagotavlja 3- do 5-krat večjo odpornost proti koroziji kot standardno pocinkano jeklo.

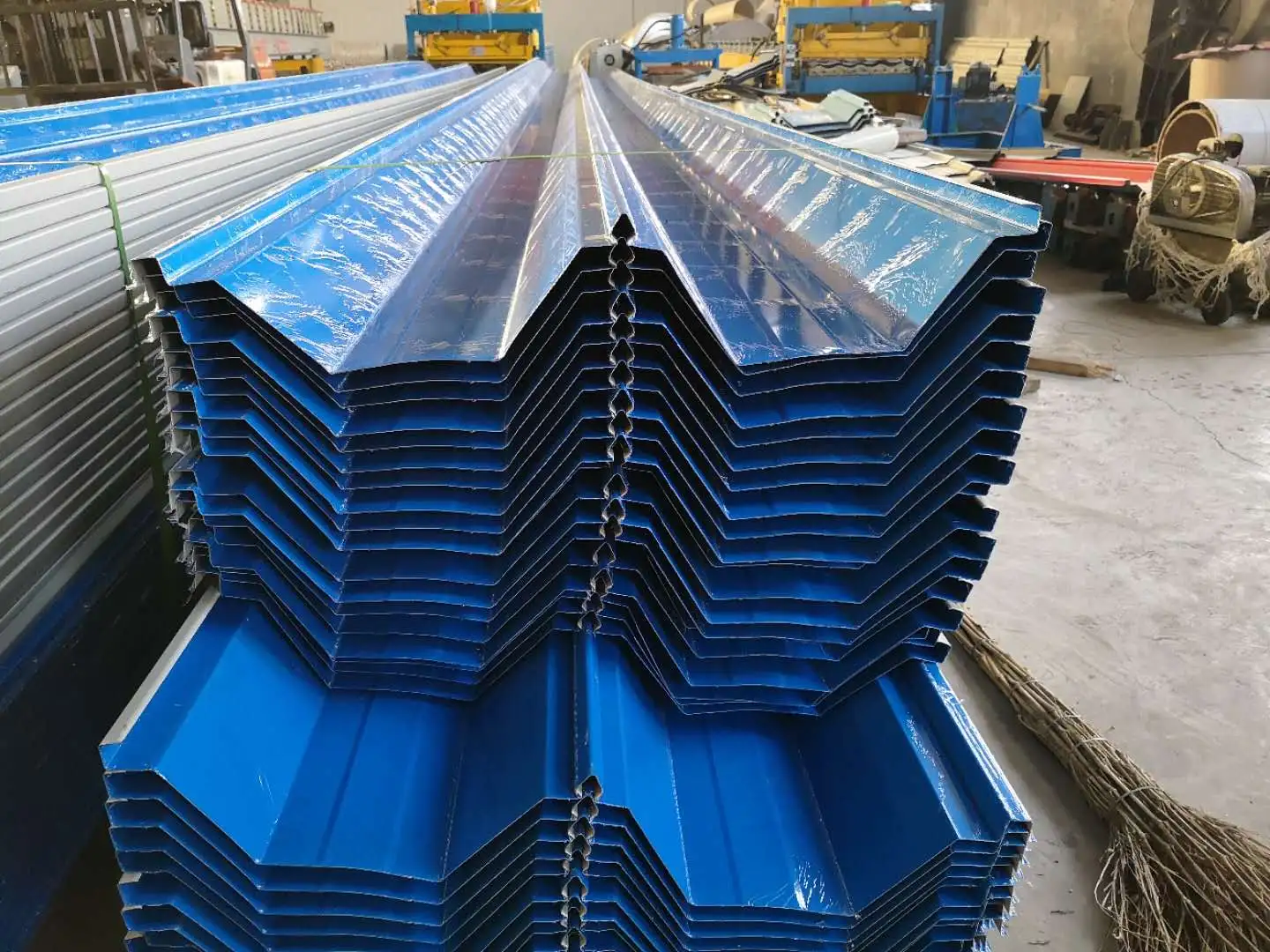

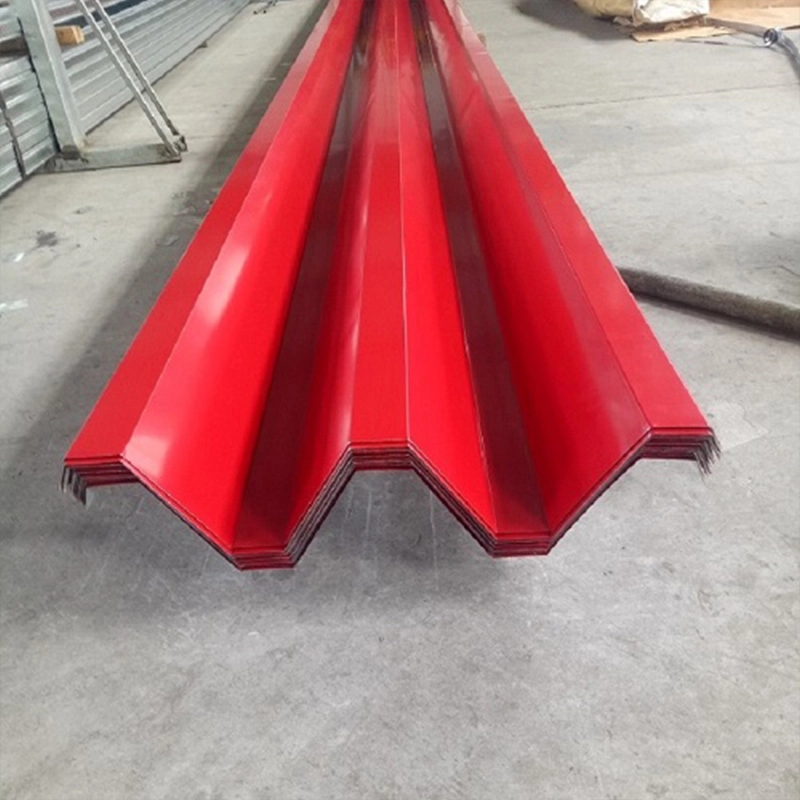

• Barvno prevlečena jeklena pločevina:Prevlečen s poliestrsko (PE) ali fluoroogljikovo (PVDF) prevleko, ki nudi odpornost proti koroziji in fleksibilnost oblikovanja.
• List iz zlitine aluminija, magnezija in mangana:Razred AA3004 z gostoto 2,73 g/cm³, kar je približno ena tretjina gostote jekla. Zasnovan za življenjsko dobo več kot 50 let.
• Pločevina iz nerjavečega jekla:Feritno nerjavno jeklo 445J2, običajno debeline 0,5 mm. Uporablja se za velike javne zgradbe z visoko odpornostjo proti vetru.

Konstrukcija sistema

Kovinski strešni sistemi pogosto uporabljajo večslojno kompozitno zasnovo. V projektu terminala 3 letališča Guangzhou Baiyun streha od spodaj navzgor vključuje pocinkane primarne grede, perforirano profilirano jekleno osnovno ploščo, prevlečeno z Al-Zn, parno zaporo, kameno volno, ki absorbira zvok, pocinkane sekundarne grede, kameno volno za toplotno izolacijo, vroče pocinkano jekleno pločevino, hidroizolacijsko membrano TPO, pritrdilne sponke iz nerjavečega jekla, pena za zmanjšanje hrupa, strešne plošče iz nerjavečega jekla in pokrovi iz nerjavečega jekla. Ta sklop združuje strukturno podporo, toplotno izolacijo, hidroizolacijo, absorpcijo zvoka in zaščito pred strelo.

Inštalacijski sistemi

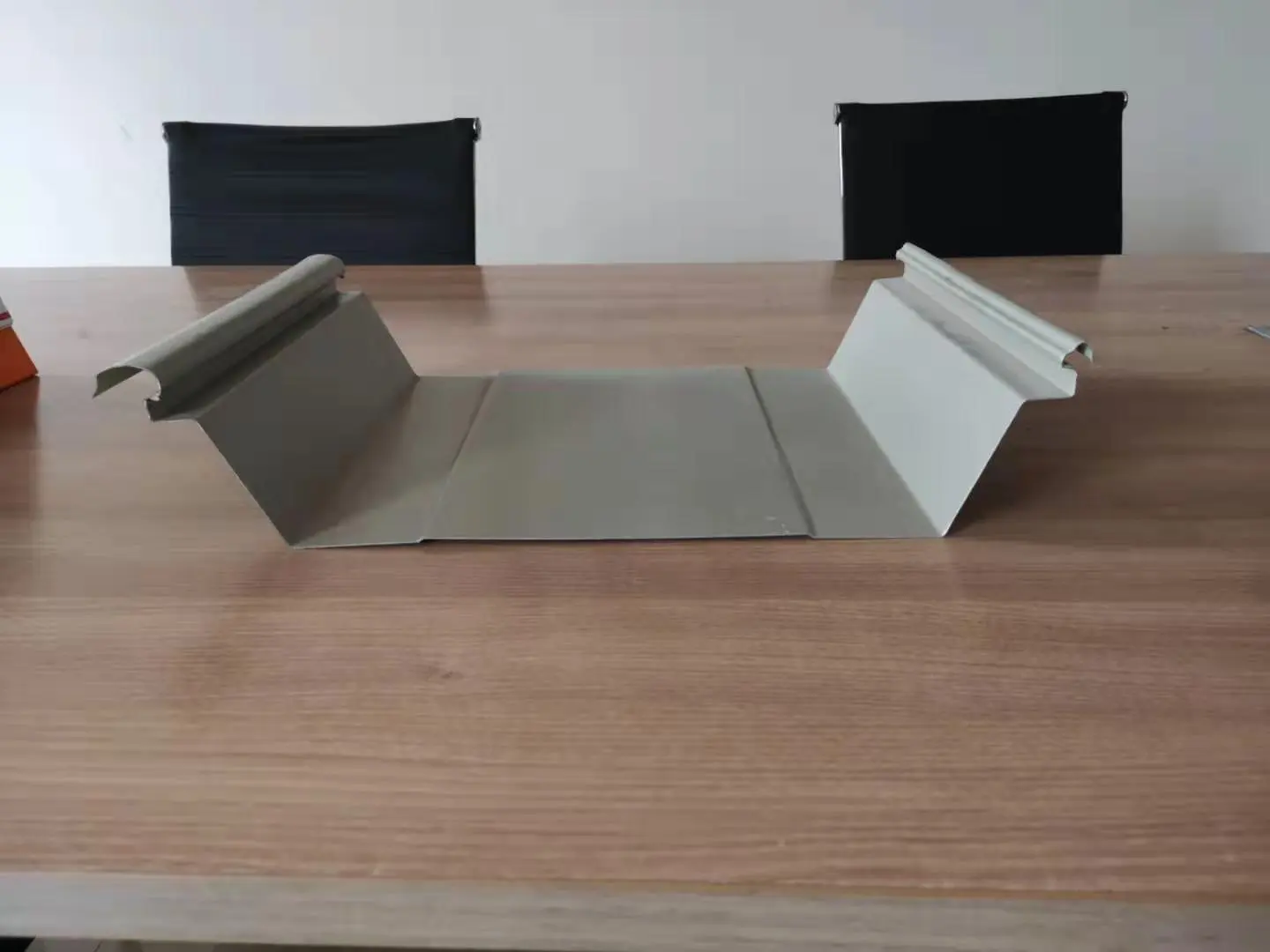

• Sistem stoječih šivov:Sosednji robovi plošč so mehansko zašiti s posebnim orodjem. Nastali spoj je strukturen in vodotesen brez uporabe tesnilnih mas. Pritrdilne sponke v obliki črke T omogočajo toplotno premikanje po naklonu strehe.
• Sistem neprekinjenega varjenja:Plošče iz nerjavečega jekla so spojene z varjenjem po celotni dolžini. Brezšivni zvari zagotavljajo visoko odpornost proti vetru in vodi.

Tehnične specifikacije

Podatki o uspešnosti iz projektnih aplikacij

1. Zmogljivost vetra

Obalne javne zgradbe postavljajo izjemne zahteve glede odpornosti strehe proti vetru. Na terminalu 3 letališča Guangzhou Baiyun je bil neprekinjeno varjen strešni sistem iz nerjavečega jekla podvržen statičnemu testiranju dvigovanja vetra in zabeležena zmogljivost 18,2 kPa, kar ustreza tajfunu kategorije 17. Za primerjavo, običajne strehe s stoječimi spoji iz aluminija, magnezija in mangana so običajno odporne na pogoje kategorije 12. Raziskave obnašanja pri sesanju vetra kažejo, da je prepleteni šiv in povezava nosilnega nosilca najšibkejša točka, ki zahteva ciljno ojačitev. Stadion kulturnega in športnega centra Greater Bay Area uporablja podoben varjen pristop in je v laboratorijskih testih dosegel 21 kPa.

2. Hidroizolacija in zrakotesnost

Hidroizolacija strehe izhaja iz strukturne konfiguracije, ne iz uporabljenih tesnil. Plošče s stoječimi šivi uporabljajo predhodno naneseno tesnilno maso po celotni dolžini in zaklenjene šive, pri čemer na površini ne puščajo nobenih lukenj ali točk puščanja. Pristop z neprekinjenim varjenjem iz nerjavečega jekla ustvarja neprekinjeno površino z varjenjem po celotni dolžini, kar dodatno izboljša vodoodpornost. Priporočljiv je najmanjši naklon strešne drenaže 5 %. Profil korita služi kot naravni odtočni kanal, ki hitro usmerja vodo proti napušču.

3. Upravljanje toplotnega gibanja

Zaradi temperaturnih sprememb se kovinske plošče širijo in krčijo. Sistemi stoječih šivov absorbirajo to gibanje z drsnimi nosilci v obliki črke T, ki omogočajo prosto premikanje plošč vzdolž strešnega pobočja. Na terminalu 3 letališča Guangzhou Baiyun varjene povezave delujejo skupaj s prečnim valovitim profilom za sprostitev toplotne obremenitve. Obe metodi preprečujeta poškodbe, ki bi sicer nastale zaradi omejenega toplotnega gibanja.

4. Produktivnost gradnje

Kulturni in športni center Greater Bay Area je uporabil modularno konstrukcijsko strategijo za vse strešne sloje pod hidroizolacijsko membrano. Delavci so 78.000 m² veliko streho razdelili na 878 neodvisnih modulov, sestavili in zvarili vsak modul na tleh, nato pa dokončane enote dvignili na svoje mesto. Ta pristop je povečal učinkovitost namestitve za 30 % in zmanjšal materialne odpadke na približno 2 %.

5. Geometrijska prilagodljivost

Strešne plošče so lahko izdelane v ravnih, ukrivljenih ali pahljačastih oblikah, da se ujemajo z enojno ukrivljenostjo, dvojno ukrivljenostjo in sferičnimi arhitekturnimi površinami. V kulturnem in umetniškem centru prihodnjega znanstvenega in tehnološkega mesta "Dve gori" v Anjiju v Zhejiangu kovinska streha oblikuje dvanajst velikanskih bambusovih listov. Uporabljeno je bilo modeliranje BIM in 3D skeniranje, da so tolerance konstrukcije v sprejemljivih mejah.

Navodila za namestitev in rokovanje

• Preden začnete postavljati ploščo, preverite poravnavo in ravnost gred.
• Dvižne plošče z dvižnimi trakovi, zaščitenimi na robovih, da se prepreči deformacija.
• Pred končnim šivanjem na sistemih s stoječimi šivi potrdite ujemanje šiva in poravnavo sponke.
• Pri neprekinjenem varjenju naj bo delovno območje čisto in suho; upoštevajte kvalificirane varilne postopke.
• Omejite gradbeni promet na gotovih strešnih površinah in nemudoma odstranite ostanke.

Pogosta vprašanja

Kateri strešni sistem je primeren za obalne lokacije z močnim vetrom?

Neprekinjeno varjen sistem iz nerjavečega jekla ponuja največjo odpornost proti vetru in je pogosto določen za regije, ki so izpostavljene tajfunom. Sistemi stoječih šivov ostajajo izvedljiva možnost, ko so podrobnosti šivov in sponk ojačane glede na izračune dviga vetra.

Kako dolge strešne plošče prenašajo temperaturne spremembe?

Sistemi s stoječimi šivi uporabljajo drsne sponke, ki omogočajo premikanje po pobočju. Varjeni sistemi lahko vključujejo prečne valove ali dilatacijske spoje. Ustrezna metoda je odvisna od geometrije strehe in pričakovanega temperaturnega območja.

Kakšno redno vzdrževanje potrebuje kovinska streha?

Rutine pregledov morajo zajemati tesnost pritrdilnih elementov, stanje plošče, ovire na drenažni poti in celovitost tesnilne mase pri prebojih. Sistemi s stoječimi šivi običajno zahtevajo manj vzdrževanja, saj niso izpostavljeni nobeni pritrdilni elementi.

Ali gre kovinska kritina čez obstoječo streho?

Nova kovinska streha se včasih lahko namesti na obstoječo streho, če konstrukcija prenese dodatno obremenitev in je obstoječa površina primerna. Statik mora pred kakršno koli odločitvijo oceniti obstoječe razmere.

Kontrola kakovosti in dokumentacija

Dobavitelji bi morali predložiti potrdila o preskusu rezanja za navadne kovine, zapise o debelini prevleke in poročila o dimenzijah plošč. Projekti s posebnimi merili obremenitve z vetrom bi morali zahtevati podatke o preskusu dviga zaradi vetra za natančno konfiguracijo sistema, ki se dobavlja. Pregledi na mestu prevzema morajo pred namestitvijo preveriti razrede materiala, dolžine plošč in stanje površine.

Premisleki pri izbiri

• Check the building location and design wind speed before choosing a roof system type.
• Preglejte naklon strehe in postavitev drenaže, da potrdite učinkovito odstranjevanje vode.
• Preverite, ali je izbrani material plošče združljiv z izpostavljenostjo okolja zgradbe.
• Potrdite, da lahko dobavitelj strešnih kritin zagotovi potrebne podatke o preskusih in podporo pri namestitvi.
